2015.75 OPEL KARL Instrukcja obsługi (in Polish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
48 Fotele i elementy bezpieczeństwa biernego
Miejsca mocowania fotelików dziecięcych
Dozwolone warianty mocowania fotelików dziecięcych
Kategoria wagowa i wiekowaPrzedni fotel pasażera
Jeden ze
skrajnych foteli
tylnych Środkowy fotel
tylny
poduszki
powietrzne włączone poduszki
powietrzne wyłączone
Grupa 0: do 10 kg
lub do około 10 miesięcy X U 1) U X
Grupa 0+: do 13 kg
lub do około 2 lat X U 1) U X
Grupa I: od 9 do 18 kg
lub od ok. 8 miesięcy do 4 lat X U 1) U X
Grupa II: od 15 do 25 kg
lub od ok. 3 do 7 lat X X U X
Grupa III: od 22 do 36 kg
lub od ok. 6 do 12 lat X X U X
U : Bez ograniczeń w połączeniu z
trzypunktowym pasem bezpie-
czeństwa. X :
Brak dopuszczalnych fotelików
dziecięcych dla tej kategorii
wagowej. 1) :
Ustawić nachylenie oparcia
przedniego fotela w położeniu
pionowym.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Fotele i elementy bezpieczeństwa biernego 49
Dozwolone warianty mocowania fotelików dziecięcych ISOFIX
Kategoria wagowa i wiekowa Rozmiar Mocowanie Przedni fotelpasażeraJeden ze
skrajnych
foteli tylnych Środkowy
fotel tylny
Grupa 0: do 10 kg
lub do około 10 miesięcy F ISO/L1 X X X
G ISO/L2 X X X E ISO/R1 X IL X
Grupa 0+: do 13 kg
lub do około 2 lat E ISO/R1 X IL X
D ISO/R2 X IL X
C ISO/R3 X IL 1) X
Grupa I: od 9 do 18 kg
lub od ok. 8 miesięcy do 4 lat D ISO/R2 X IL X
C ISO/R3 X IL 1) X
B ISO/F2 X IL, IUF X
B1 ISO/F2X X IL, IUF X A ISO/F3 X IL, IUF X
Grupa II: od 15 do 25 kg
lub od ok. 3 do 7 lat X IL X
Grupa III: od 22 do 36 kg
lub od ok. 6 do 12 lat X IL X

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
50 Fotele i elementy bezpieczeństwa biernego

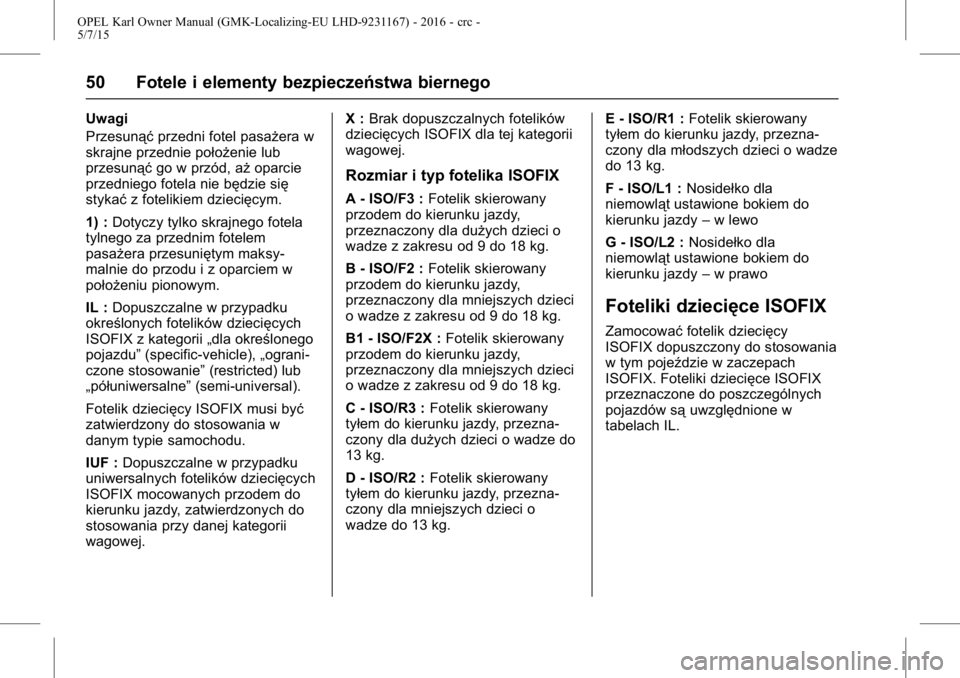

Uwagi
Przesunąćprzedni fotel pasażera w
skrajne przednie położenie lub
przesunąć go w przód, aż oparcie
przedniego fotela nie będzie się
stykać z fotelikiem dziecięcym.
1) : Dotyczy tylko skrajnego fotela
tylnego za przednim fotelem
pasażera przesuniętym maksy-
malnie do przodu i z oparciem w
położeniu pionowym.
IL : Dopuszczalne w przypadku
określonych fotelików dziecięcych
ISOFIX z kategorii „dla określonego
pojazdu” (specific-vehicle), „ograni-
czone stosowanie” (restricted) lub
„półuniwersalne” (semi-universal).
Fotelik dziecięcy ISOFIX musi być
zatwierdzony do stosowania w
danym typie samochodu.
IUF : Dopuszczalne w przypadku
uniwersalnych fotelików dziecięcych
ISOFIX mocowanych przodem do
kierunku jazdy, zatwierdzonych do
stosowania przy danej kategorii
wagowej. X :
Brak dopuszczalnych fotelików
dziecięcych ISOFIX dla tej kategorii
wagowej.
Rozmiar i typ fotelika ISOFIX
A - ISO/F3 : Fotelik skierowany
przodem do kierunku jazdy,
przeznaczony dla dużych dzieci o
wadze z zakresu od 9 do 18 kg.
B - ISO/F2 : Fotelik skierowany
przodem do kierunku jazdy,
przeznaczony dla mniejszych dzieci
o wadze z zakresu od 9 do 18 kg.
B1 - ISO/F2X : Fotelik skierowany
przodem do kierunku jazdy,
przeznaczony dla mniejszych dzieci
o wadze z zakresu od 9 do 18 kg.
C - ISO/R3 : Fotelik skierowany
tyłem do kierunku jazdy, przezna-
czony dla dużych dzieci o wadze do
13 kg.
D - ISO/R2 : Fotelik skierowany
tyłem do kierunku jazdy, przezna-
czony dla mniejszych dzieci o
wadze do 13 kg. E - ISO/R1 :
Fotelik skierowany
tyłem do kierunku jazdy, przezna-
czony dla młodszych dzieci o wadze
do 13 kg.
F - ISO/L1 : Nosidełko dla
niemowląt ustawione bokiem do
kierunku jazdy –w lewo
G - ISO/L2 : Nosidełko dla
niemowląt ustawione bokiem do
kierunku jazdy –w prawo
Foteliki dziecięce ISOFIX
Zamocować fotelik dziecięcy
ISOFIX dopuszczony do stosowania
w tym pojeździe w zaczepach
ISOFIX. Foteliki dziecięce ISOFIX
przeznaczone do poszczególnych
pojazdów są uwzględnione w
tabelach IL.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Fotele i elementy bezpieczeństwa biernego 51

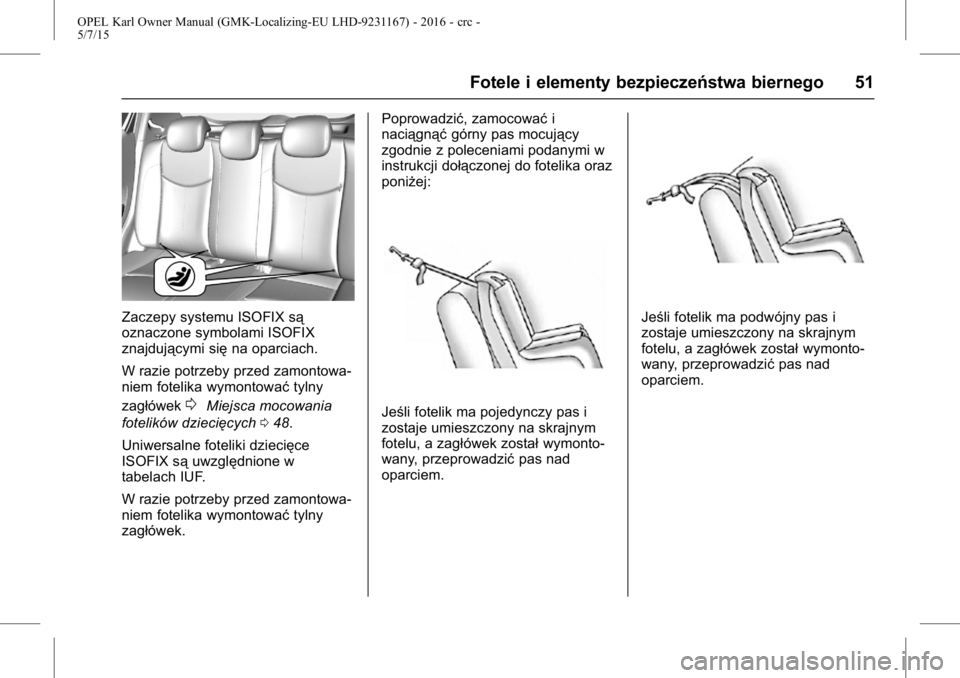

Zaczepy systemu ISOFIX są
oznaczone symbolami ISOFIX
znajdującymi sięna oparciach.
W razie potrzeby przed zamontowa-
niem fotelika wymontować tylny
zagłówek
0Miejsca mocowania
fotelików dziecięcych 048.
Uniwersalne foteliki dziecięce
ISOFIX są uwzględnione w
tabelach IUF.
W razie potrzeby przed zamontowa-
niem fotelika wymontować tylny
zagłówek. Poprowadzić, zamocować
i
naciągnąć górny pas mocujący
zgodnie z poleceniami podanymi w
instrukcji dołączonej do fotelika oraz
poniżej:Jeśli fotelik ma pojedynczy pas i
zostaje umieszczony na skrajnym
fotelu, a zagłówek został wymonto-
wany, przeprowadzić pas nad
oparciem.
Jeśli fotelik ma podwójny pas i
zostaje umieszczony na skrajnym
fotelu, a zagłówek został wymonto-
wany, przeprowadzić pas nad
oparciem.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
52 Fotele i elementy bezpieczeństwa biernego

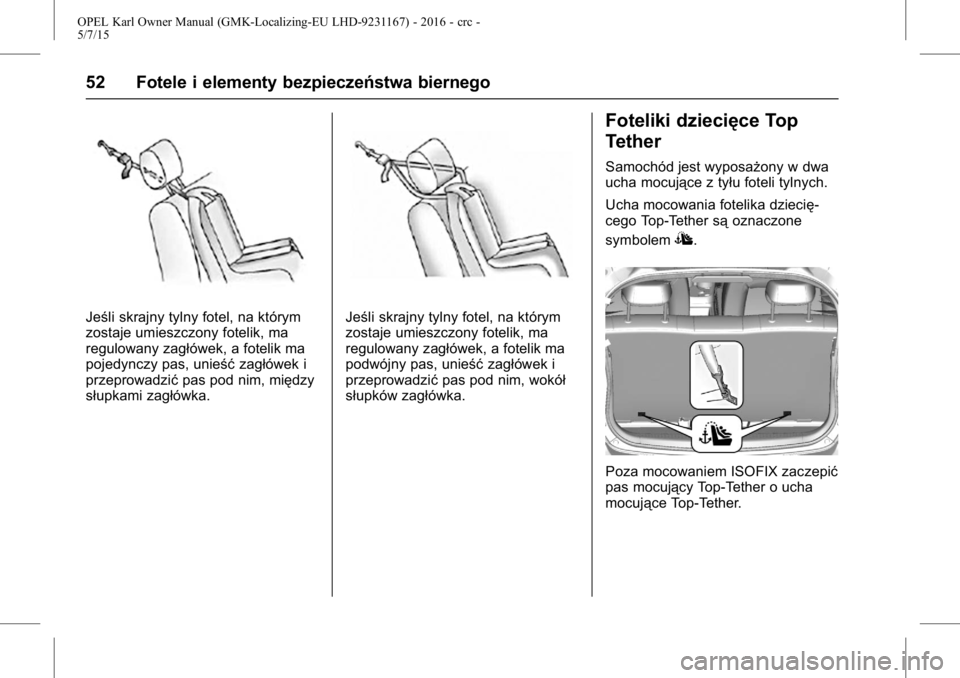

Jeśli skrajny tylny fotel, na którym
zostaje umieszczony fotelik, ma
regulowany zagłówek, a fotelik ma
pojedynczy pas, unieśćzagłówek i
przeprowadzić pas pod nim, między
słupkami zagłówka.Jeśli skrajny tylny fotel, na którym
zostaje umieszczony fotelik, ma
regulowany zagłówek, a fotelik ma
podwójny pas, unieść zagłówek i
przeprowadzić pas pod nim, wokół
słupków zagłówka.
Foteliki dziecięce Top
Tether
Samochód jest wyposażony w dwa
ucha mocujące z tyłu foteli tylnych.
Ucha mocowania fotelika dziecię-
cego Top-Tether są oznaczone
symbolem
I.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Fotele i elementy bezpieczeństwa biernego 53

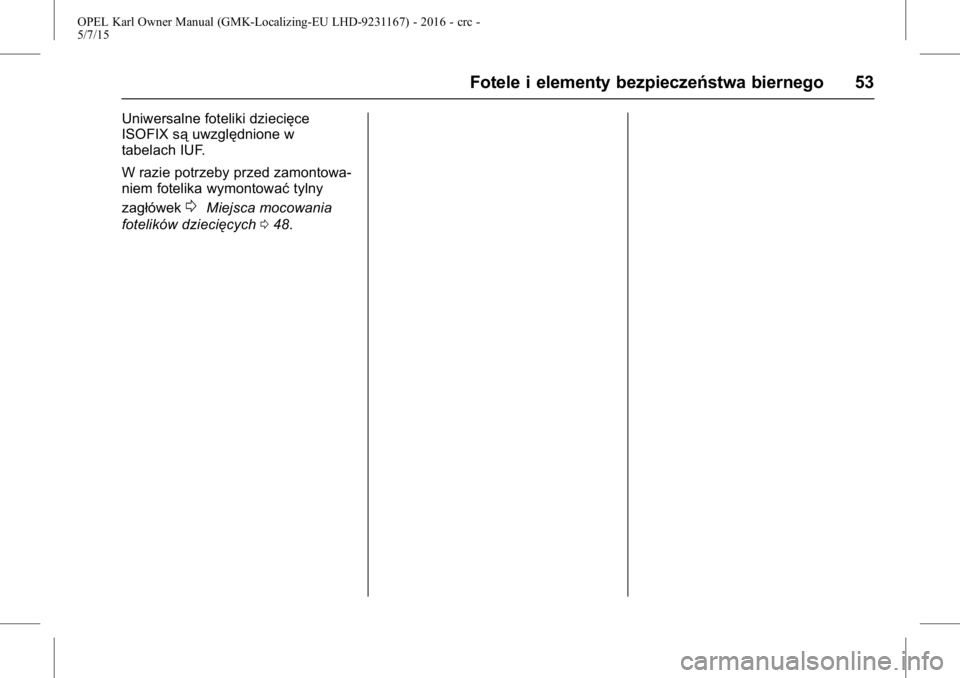

Uniwersalne foteliki dziecięce
ISOFIX sąuwzględnione w
tabelach IUF.
W razie potrzeby przed zamontowa-
niem fotelika wymontować tylny
zagłówek
0Miejsca mocowania
fotelików dziecięcych 048.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
54 Schowki
Schowki
Schowki
Schowki . . . . . . . . . . . . . . . . . . . . . . . 54
Schowek w descerozdzielczej . . . . . . . . . . . . . . . . . . 54
Schowek podręczny . . . . . . . . . . . 55
Uchwyty na napoje . . . . . . . . . . . . 55
Miejsca służące do przewo-
żenia bagażu/ładunków
Przestrzeń bagażowa . . . . . . . . . . 55
Dodatkowe elementy służące
do zabezpieczania bagażu
Tylna osłona podłogowa/Osłona
przestrzeni bagażowej . . . . . . . 58
Siatka mocująca . . . . . . . . . . . . . . . 58
Trójkąt ostrzegawczy . . . . . . . . . . 58
Apteczka pierwszej pomocy . . . . 59
Informacje dotyczące przewo-
żenia bagażu
Informacje dotyczące przewo- żenia bagażu . . . . . . . . . . . . . . . . . 59
Schowki
{Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w schow-
kach. W przeciwnym razie, jeśli w
wyniku gwałtownego hamowania,
nagłej zmiany kierunku jazdy lub
wypadku dojdzie do otwarcia
pokrywy schowka, przedmioty
wyrzucone do wnętrza kabiny
mogą spowodować obrażenia
ciała u osób podróżujących
pojazdem.
Schowek w desce
rozdzielczej
W tym schowku można przecho-
wywać niewielkie przedmioty itp.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Schowki 55

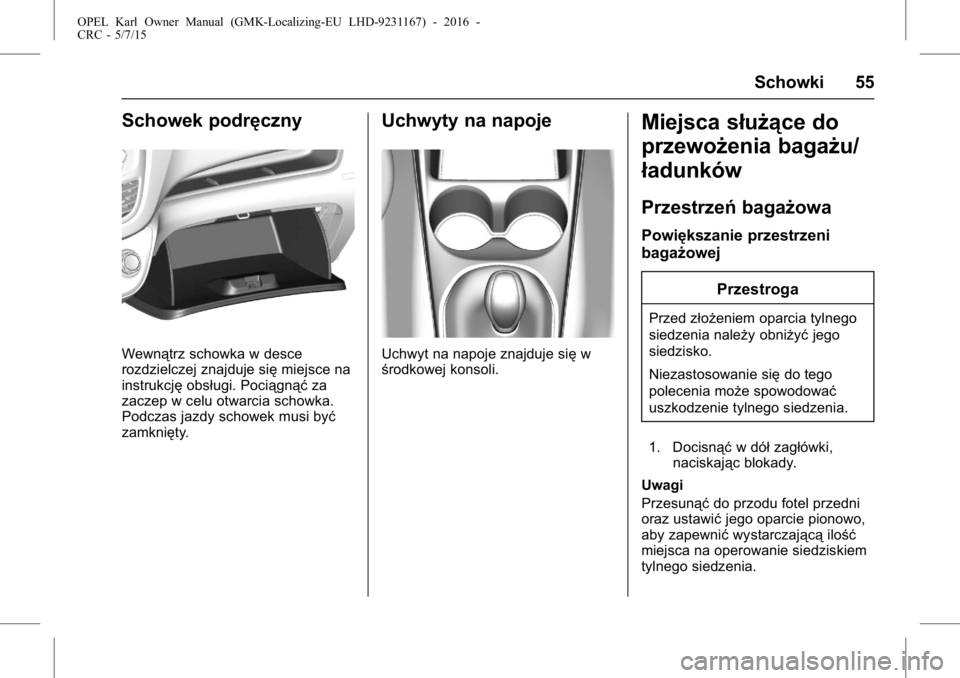

Schowek podręczny
Wewnątrz schowka w desce
rozdzielczej znajduje sięmiejsce na
instrukcję obsługi. Pociągnąć za
zaczep w celu otwarcia schowka.
Podczas jazdy schowek musi być
zamknięty.
Uchwyty na napoje
Uchwyt na napoje znajduje się w
środkowej konsoli.
Miejsca służące do
przewożenia bagażu/
ładunków
Przestrzeń bagażowa
Powiększanie przestrzeni
bagażowej
Przestroga
Przed złożeniem oparcia tylnego
siedzenia należy obniżyć jego
siedzisko.
Niezastosowanie się do tego
polecenia może spowodować
uszkodzenie tylnego siedzenia.
1. Docisnąć w dółzagłówki,
naciskając blokady.
Uwagi
Przesunąć do przodu fotel przedni
oraz ustawić jego oparcie pionowo,
aby zapewnić wystarczającą ilość
miejsca na operowanie siedziskiem
tylnego siedzenia.
