8 W skrócie
Lusterka zewnętrzne
Wybrać żądane lusterko zewnętrzne
i przeprowadzićjego regulację.
Wypukłe lusterka zewnętrzne
0
Lusterka regulowane
elektrycznie 026.
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignięi upewnić się,
że kierownica jest prawidłowo
unieruchomiona. Nie dokonywać
regulacji kierownicy,
jeśli samochód nie został unierucho-
miony i nie wyłączono blokady
kierownicy.
Poduszki powietrzne
0Poduszki
powietrzne 039,
Położenia wyłącznika zapłonu
0
Pozycje wyłącznika zapłonu 0149.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
W skrócie 9

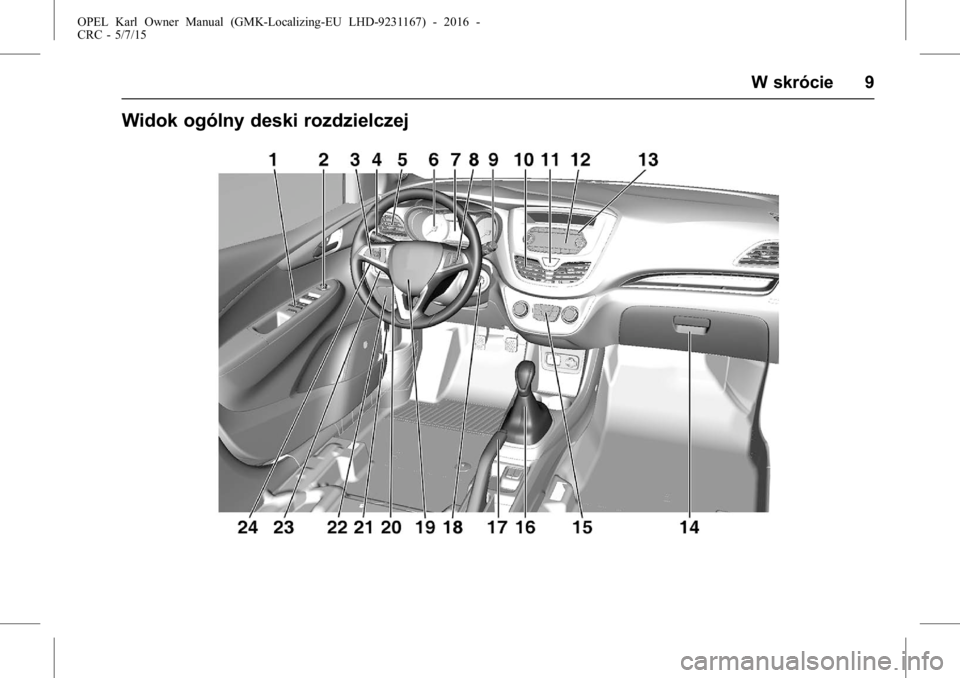

Widok ogólny deski rozdzielczej

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
10 W skrócie
1. Szyby otwierane elektryczniena stronie Szyby otwierane
elektrycznie 028.
Centralny zamek na stronie
Centralny zamek 021.
2. Lusterka zewnętrzne na stronie Wypukły kształt lusterek 026.
3. Automatyczna kontrola prędkości, ograniczenie
prędkości jazdy na stronie
Systemy wspomagania
kierowcy 0162.
Podgrzewane koło kierownicy
na stronie Podgrzewane koło
kierownicy 063.
4. Sygnalizacja skrętu i zmiany pasa ruchu, sygnał świetlny,
światła mijania i drogowe na
stronie Sygnalizacja skrętu i
zmiany pasa ruchu 092.
Oświetlenie asekuracyjne na
stronie Oświetlenie
asekuracyjne 096.
Światła pozycyjne na stronie
Światła pozycyjne 093. 5. Boczne kratki nawiewu powie-
trza na stronie Nieruchome
kratki nawiewu
powietrza 0145.
6. Wskaźniki na stronie Regulacja
położenia kierownicy 062.
7. Wyświetlacz informacyjny kierowcy na stronie
Wyświetlacz informacyjny
kierowcy 078.
8. Elementy sterujące na kole kierownicy na stronie Elementy
sterujące na kole
kierownicy 062.
9. Wycieraczka przedniej szyby, spryskiwacze przedniej szyby,
wycieraczka tylnej szyby,
spryskiwacz tylnej szyby na
stronie Wycieraczki/
spryskiwacze przedniej
szyby 064.
10. Środkowe kratki nawiewu
powietrza na stronie
Regulowane kratki nawiewu
powietrza 0145.
11. Światła awaryjne na stronie
Światła awaryjne 092. 12. Wyświetlacz informacyjny na
stronie Przegląd 0100.
13. System audio-nawigacyjny na stronie Obsługa 0106.
14. Schowek w desce rozdzielczej na stronie Schowek w desce
rozdzielczej 055.
15. Układy ogrzewania, wentylacji i klimatyzacji na stronie
Klimatyzacja sterowana
elektronicznie 0140.
16. Dźwignia zmiany biegów, manualna skrzynia biegów na
stronie Manualna skrzynia
biegów 0155.
17. Hamulec postojowy na stronie Hamulec postojowy 0157.
18. Wyłącznik zapłonu z blokadą kierownicy na stronie Pozycje
wyłącznika zapłonu 0149.
19. Sygnał dźwiękowy na stronie
Sygnał dźwiękowy 063.
Poduszka powietrzna kierowcy
na stronie Poduszki
powietrzne 039.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
W skrócie 11
20. Regulacja położenia kierownicyna stronie Regulacja położenia
kierownicy 062.
21. Dźwignia zwalniająca pokrywę kierownicy na stronie Pokrywa
komory silnika 0173.
22. Skrzynka bezpieczników na stronie Bezpieczniki 0186.
23. Układ kontroli trakcji na stronie Układ kontroli trakcji 0158.
Automatyczne uruchamianie/
wyłączanie silnika na stronie
System stop-start 0150.
Tryb miejski na stronie Układ
stabilizacji toru jazdy
(ESC) 0159.
Funkcja ostrzegania o opusz-
czeniu pasa ruchu na stronie
System ostrzegania o
opuszczeniu pasa ruchu
(LDW) 0166.
24. Przełącznik świateł,
Poziomowanie reflektorów,
Przednie światła przeciw-
mgielne,
Tylne światło przeciwmgielne, Podświetlenie przyrządów na
stronie
Elementy sterujące
światłami zewnętrznymi 090.

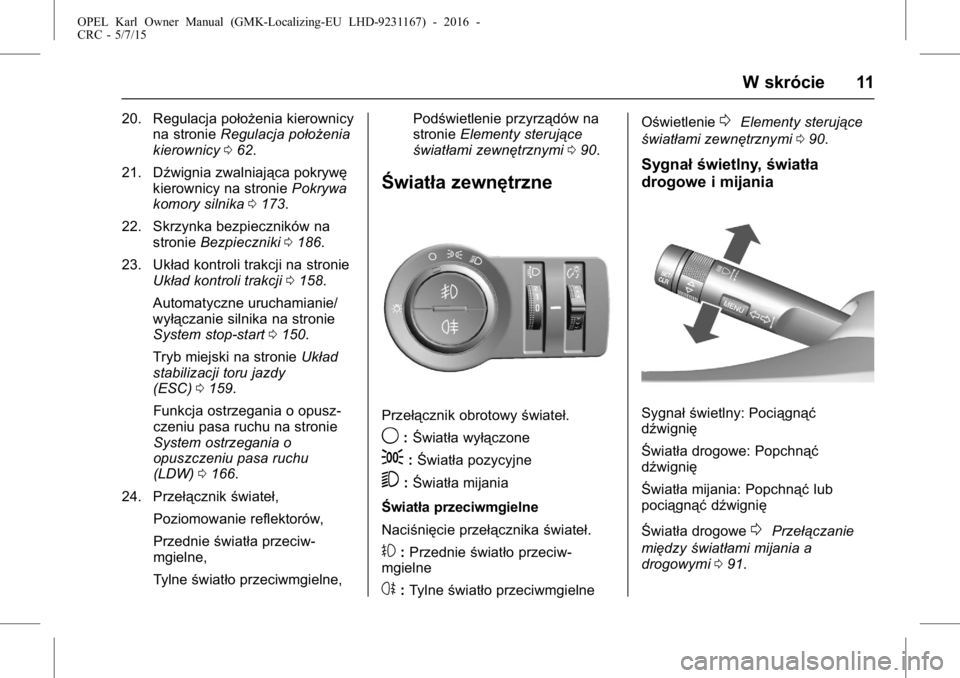

Światła zewnętrzne
Przełącznik obrotowy świateł.
9:Światła wyłączone
;:Światła pozycyjne
5:Światła mijania
Światła przeciwmgielne
Naciśnięcie przełącznika świateł.
#:Przednie światło przeciw-
mgielne
s: Tylne światło przeciwmgielne Oświetlenie
0Elementy sterujące
światłami zewnętrznymi 090.
Sygnał świetlny, światła
drogowe i mijania
Sygnał świetlny: Pociągnąć
dźwignię
Światła drogowe: Popchnąć
dźwignię
Światła mijania: Popchnąć lub
pociągnąć dźwignię
Światła drogowe
0Przełączanie
między światłami mijania a
drogowymi 091.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
12 W skrócie
Sygnalizacja skrętu i zmiany
pasa ruchu
Dźwignia w górę: Prawy kierun-
kowskaz
Dźwignia w dół: Lewy kierun-
kowskaz
Sygnalizacja skrętu i zmiany pasa
ruchu
0Sygnalizacja skrętu i
zmiany pasa ruchu 092,
Światła pozycyjne
0Światła
pozycyjne 093.
Światła awaryjne
Obsługiwane za pomocą|.
Światła awaryjne
0Światła
awaryjne 092.
Sygnał dźwiękowy
Nacisnąć przyciska.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
W skrócie 13

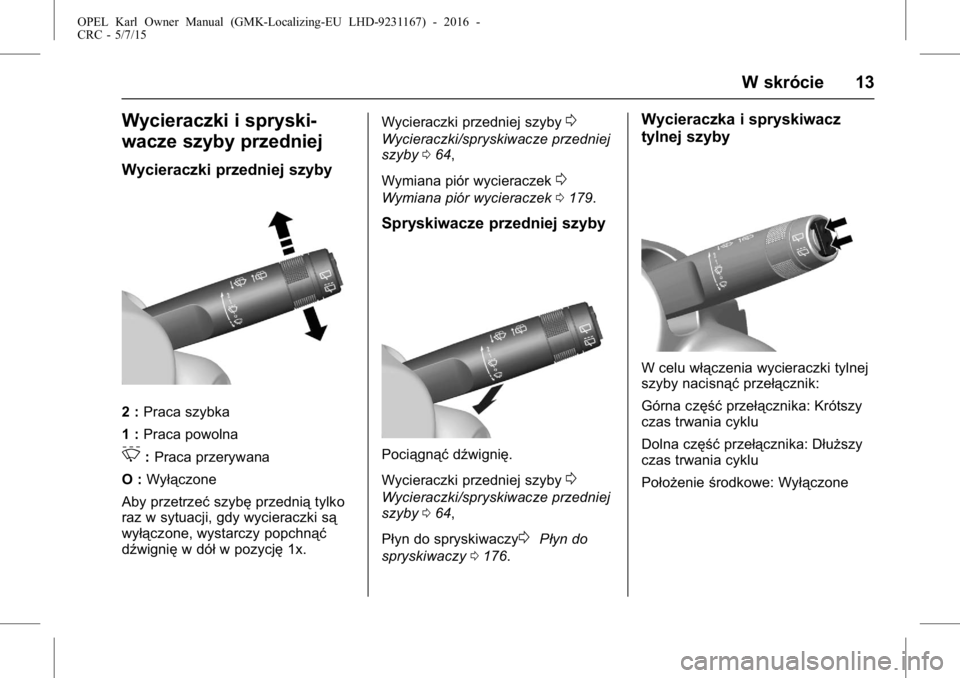

Wycieraczki i spryski-
wacze szyby przedniej
Wycieraczki przedniej szyby
2 :Praca szybka
1 : Praca powolna
3:Praca przerywana
O : Wyłączone
Aby przetrzeć szybęprzednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dółw pozycję 1x. Wycieraczki przedniej szyby
0
Wycieraczki/spryskiwacze przedniej
szyby
064,
Wymiana piór wycieraczek
0
Wymiana piór wycieraczek 0179.
Spryskiwacze przedniej szyby
Pociągnąć dźwignię.
Wycieraczki przedniej szyby
0
Wycieraczki/spryskiwacze przedniej
szyby 064,
Płyn do spryskiwaczy
0Płyn do
spryskiwaczy 0176.
Wycieraczka i spryskiwacz
tylnej szyby
W celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:
Górna część przełącznika: Krótszy
czas trwania cyklu
Dolna część przełącznika: Dłuższy
czas trwania cyklu
Położenie środkowe: Wyłączone

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
14 W skrócie

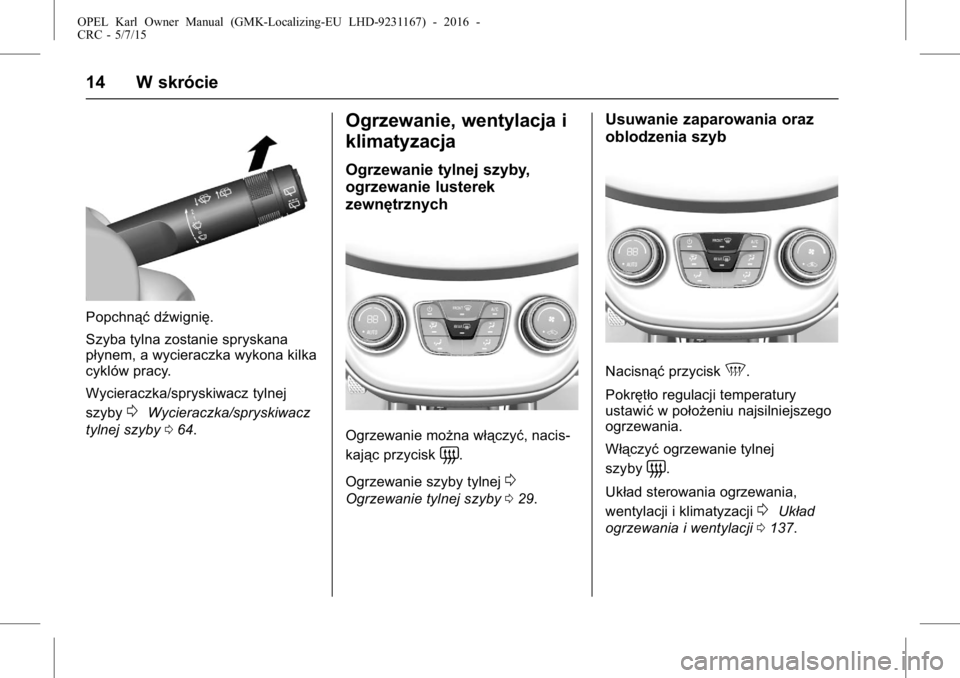

Popchnąćdźwignię.
Szyba tylna zostanie spryskana
płynem, a wycieraczka wykona kilka
cyklów pracy.
Wycieraczka/spryskiwacz tylnej
szyby
0Wycieraczka/spryskiwacz
tylnej szyby 064.
Ogrzewanie, wentylacja i
klimatyzacja
Ogrzewanie tylnej szyby,
ogrzewanie lusterek
zewnętrznych
Ogrzewanie można włączyć, nacis-
kając przycisk
=.
Ogrzewanie szyby tylnej
0
Ogrzewanie tylnej szyby 029.
Usuwanie zaparowania oraz
oblodzenia szyb
Nacisnąć przycisk5.
Pokrętło regulacji temperatury
ustawić w położeniu najsilniejszego
ogrzewania.
Włączyć ogrzewanie tylnej
szyby
=.
Układ sterowania ogrzewania,
wentylacji i klimatyzacji
0Układ
ogrzewania i wentylacji 0137.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
W skrócie 15

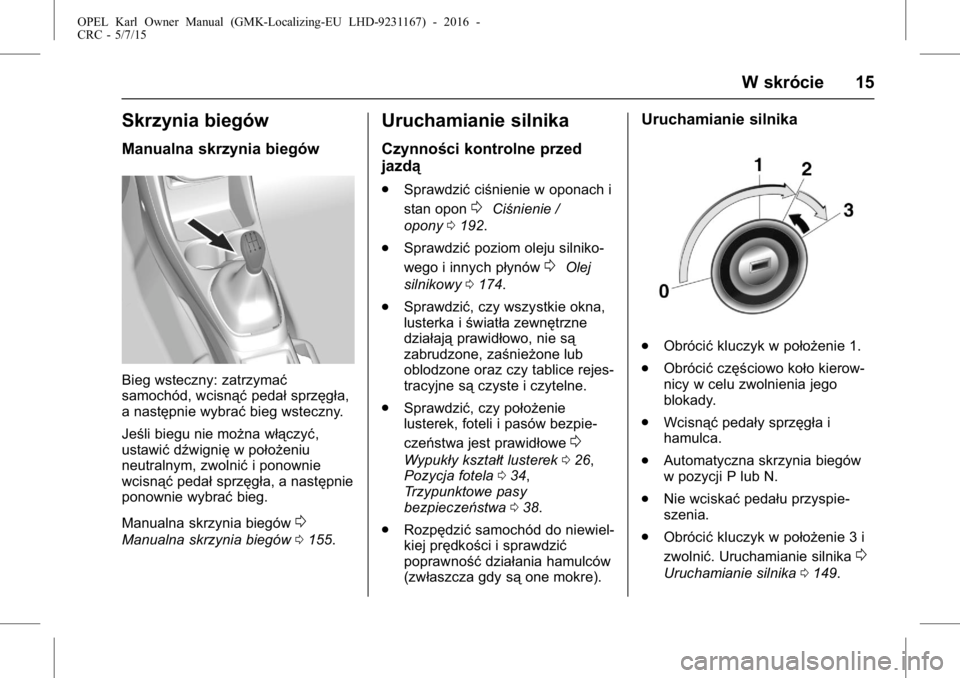

Skrzynia biegów
Manualna skrzynia biegów
Bieg wsteczny: zatrzymać
samochód, wcisnąćpedałsprzęgła,
a następnie wybrać bieg wsteczny.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedałsprzęgła, a następnie
ponownie wybrać bieg.
Manualna skrzynia biegów
0
Manualna skrzynia biegów 0155.
Uruchamianie silnika
Czynności kontrolne przed
jazdą
.
Sprawdzić ciśnienie w oponach i
stan opon
0Ciśnienie /
opony 0192.
. Sprawdzić poziom oleju silniko-
wego i innych płynów
0Olej
silnikowy 0174.
. Sprawdzić, czy wszystkie okna,
lusterka i światła zewnętrzne
działają prawidłowo, nie są
zabrudzone, zaśnieżone lub
oblodzone oraz czy tablice rejes-
tracyjne są czyste i czytelne.
. Sprawdzić, czy położenie
lusterek, foteli i pasów bezpie-
czeństwa jest prawidłowe
0
Wypukły kształt lusterek 026,
Pozycja fotela 034,
Trzypunktowe pasy
bezpieczeństwa 038.
. Rozpędzić samochód do niewiel-
kiej prędkości i sprawdzić
poprawność działania hamulców
(zwłaszcza gdy są one mokre).
Uruchamianie silnika
.
Obrócić kluczyk w położenie 1.
. Obrócić częściowo koło kierow-
nicy w celu zwolnienia jego
blokady.
. Wcisnąć pedały sprzęgła i
hamulca.
. Automatyczna skrzynia biegów
w pozycji P lub N.
. Nie wciskać pedału przyspie-
szenia.
. Obrócić kluczyk w położenie 3 i
zwolnić. Uruchamianie silnika
0
Uruchamianie silnika 0149.
