2015.75 OPEL KARL Instrukcja obsługi (in Polish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
184 Pielęgnacja samochodu
2. Obrócićoprawkę żarówki w
lewo i wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i
zamontować nową żarówkę. 4. Założyć
oprawkęi obrócićw
prawo.
5. Wsunąć przedniączęśćna
przedni zderzak, przesunąć do
przodu i wsunąć tylnączęść.

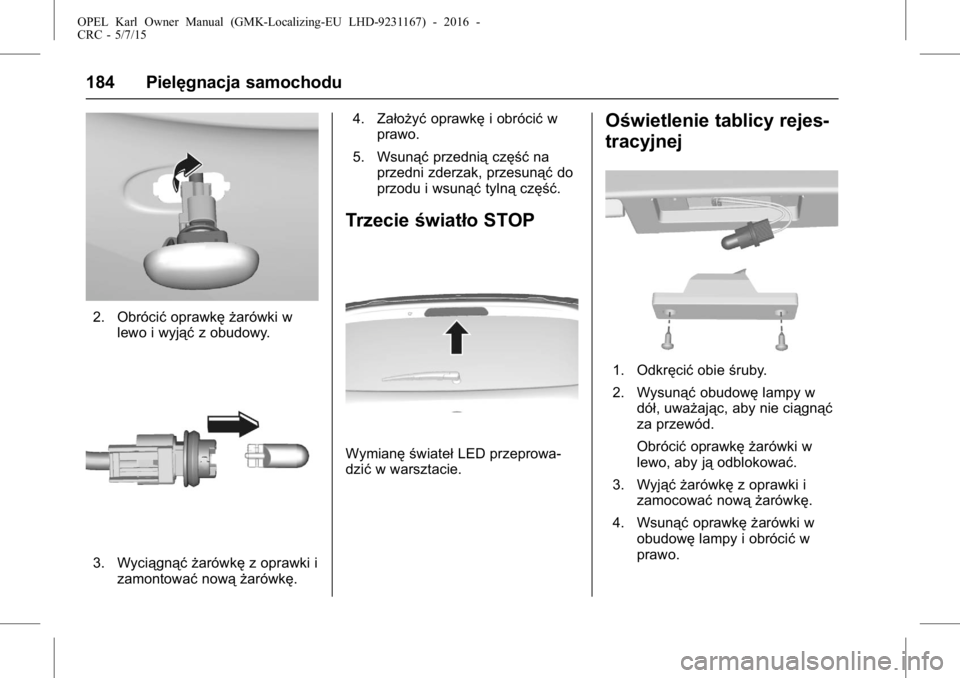

Trzecie światło STOP
Wymianę świateł LED przeprowa-
dzić w warsztacie.
Oświetlenie tablicy rejes-
tracyjnej
1. Odkręcić obieśruby.
2. Wysunąć obudowęlampy w
dół, uważając, aby nie ciągnąć
za przewód.
Obrócić oprawkę żarówki w
lewo, aby ją odblokować.
3. Wyjąć żarówkę z oprawki i
zamocować nową żarówkę.
4. Wsunąć oprawkę żarówki w
obudowę lampy i obrócić w
prawo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 185
5. Włożyćobudowęlampy i
zamocować, korzystając z
śrubokręta.
Oświetlenie wnętrza
Oświetlenie sufitowe
1. W celu demontażu podważyć jedną stronę przełącznika
lampy, korzystając z płaskiego
wkrętaka. (Uważać, aby nie
zarysować powierzchni).
2. Wyjąć żarówkę.
3. Wymienić żarówkę na nową.
4. Zamontować zespółlampy.
Lampka w przestrzeni
bagażowej
1. Podważyć śrubokrętem
obudowę lampki.
2. Wyjąć żarówkę.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaź-
ników
Wymianę żarówek przeprowadzić w
warsztacie.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
186 Pielęgnacja samochodu

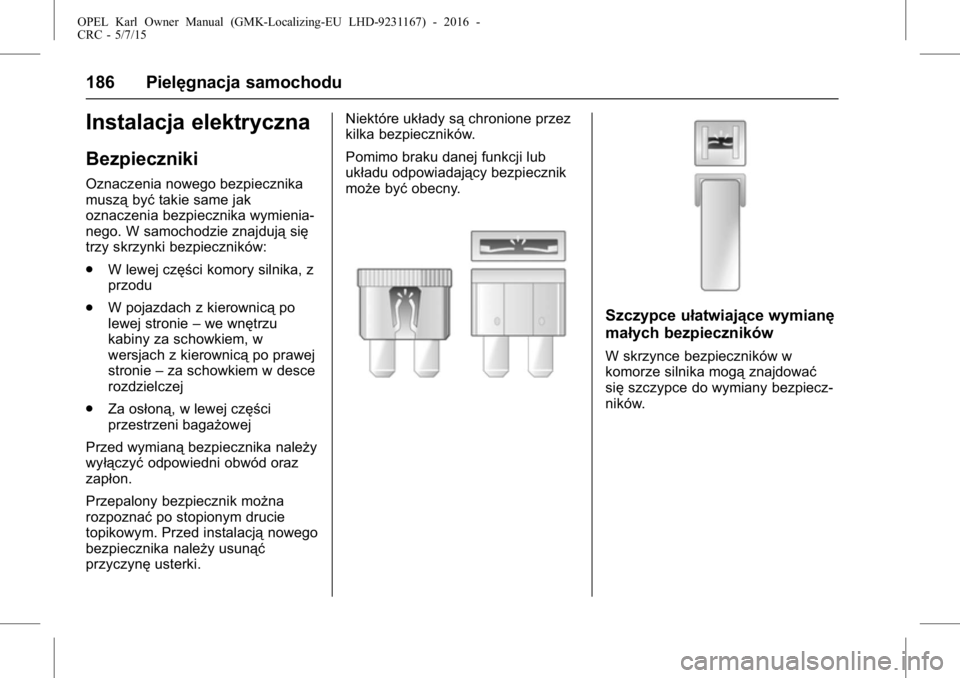

Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
musząbyćtakie same jak
oznaczenia bezpiecznika wymienia-
nego. W samochodzie znajdują się
trzy skrzynki bezpieczników:
. W lewej części komory silnika, z
przodu
. W pojazdach z kierownicą po
lewej stronie –we wnętrzu
kabiny za schowkiem, w
wersjach z kierownicą po prawej
stronie –za schowkiem w desce
rozdzielczej
. Za osłoną, w lewej części
przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki. Niektóre układy są
chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować
się szczypce do wymiany bezpiecz-
ników.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 187

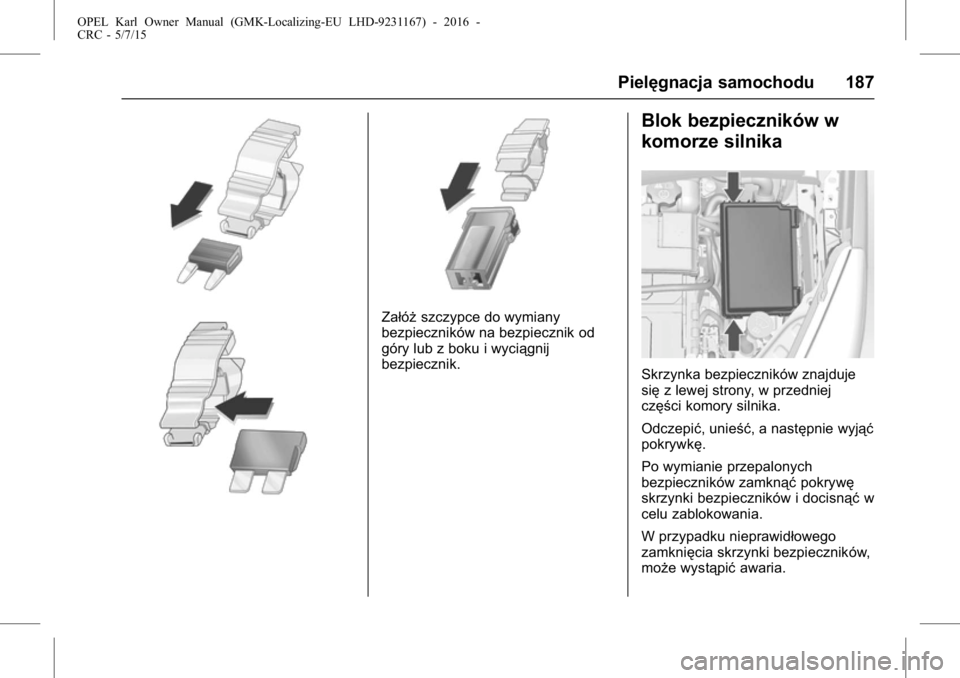

Załóższczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Blok bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje
się z lewej strony, w przedniej
części komory silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
188 Pielęgnacja samochodu

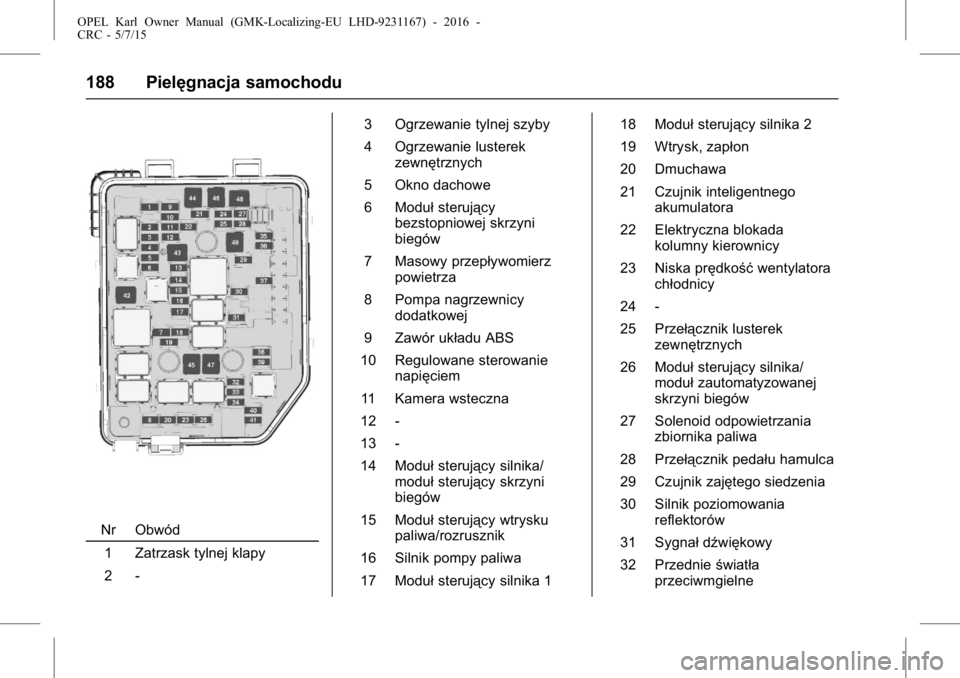

Nr Obwód1 Zatrzask tylnej klapy
2 - 3 Ogrzewanie tylnej szyby
4 Ogrzewanie lusterek
zewnętrznych
5 Okno dachowe
6 Moduł sterujący
bezstopniowej skrzyni
biegów
7 Masowy przepływomierz powietrza
8 Pompa nagrzewnicy dodatkowej
9 Zawór układu ABS
10 Regulowane sterowanie napięciem
11 Kamera wsteczna
12 -
13 -
14 Moduł sterujący silnika/
moduł sterujący skrzyni
biegów
15 Moduł sterujący wtrysku
paliwa/rozrusznik
16 Silnik pompy paliwa
17 Moduł sterujący silnika 1 18 Moduł
sterujący silnika 2
19 Wtrysk, zapłon
20 Dmuchawa
21 Czujnik inteligentnego akumulatora
22 Elektryczna blokada kolumny kierownicy
23 Niska prędkość wentylatora
chłodnicy
24 -
25 Przełącznik lusterek zewnętrznych
26 Moduł sterujący silnika/
moduł zautomatyzowanej
skrzyni biegów
27 Solenoid odpowietrzania zbiornika paliwa
28 Przełącznik pedału hamulca
29 Czujnik zajętego siedzenia
30 Silnik poziomowania reflektorów
31 Sygnał dźwiękowy
32 Przednie światła
przeciwmgielne

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 189

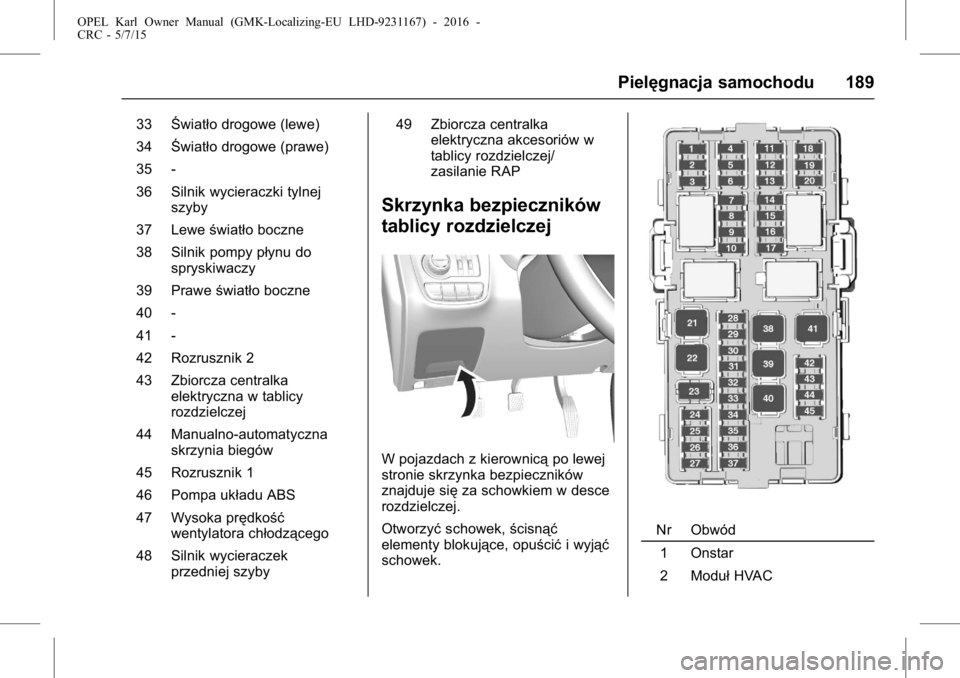

33Światło drogowe (lewe)
34 Światło drogowe (prawe)
35 -
36 Silnik wycieraczki tylnej szyby
37 Lewe światło boczne
38 Silnik pompy płynu do spryskiwaczy
39 Prawe światło boczne
40 -
41 -
42 Rozrusznik 2
43 Zbiorcza centralka elektryczna w tablicy
rozdzielczej
44 Manualno-automatyczna skrzynia biegów
45 Rozrusznik 1
46 Pompa układu ABS
47 Wysoka prędkość wentylatora chłodzącego
48 Silnik wycieraczek przedniej szyby 49 Zbiorcza centralka
elektryczna akcesoriów w
tablicy rozdzielczej/
zasilanie RAP
Skrzynka bezpieczników
tablicy rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek, ścisnąć
elementy blokujące, opuścić i wyjąć
schowek.
Nr Obwód
1 Onstar
2 Moduł HVAC

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
190 Pielęgnacja samochodu

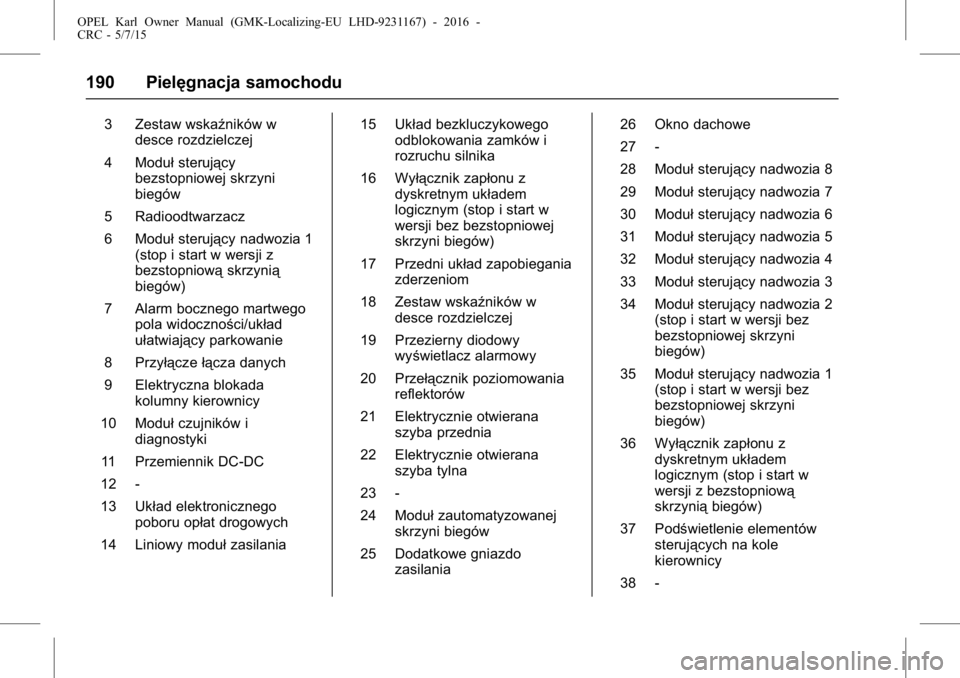

3 Zestaw wskaźników wdesce rozdzielczej
4 Moduł sterujący
bezstopniowej skrzyni
biegów
5 Radioodtwarzacz
6 Moduł sterujący nadwozia 1
(stop i start w wersji z
bezstopniową skrzynią
biegów)
7 Alarm bocznego martwego pola widoczności/układ
ułatwiający parkowanie
8 Przyłącze łącza danych
9 Elektryczna blokada kolumny kierownicy
10 Moduł czujników i
diagnostyki
11 Przemiennik DC-DC
12 -
13 Układ elektronicznego poboru opłat drogowych
14 Liniowy moduł zasilania15 Układ bezkluczykowego
odblokowania zamków i
rozruchu silnika
16 Wyłącznik zapłonu z dyskretnym układem
logicznym (stop i start w
wersji bez bezstopniowej
skrzyni biegów)
17 Przedni układ zapobiegania zderzeniom
18 Zestaw wskaźników w desce rozdzielczej
19 Przezierny diodowy wyświetlacz alarmowy
20 Przełącznik poziomowania reflektorów
21 Elektrycznie otwierana szyba przednia
22 Elektrycznie otwierana szyba tylna
23 -
24 Moduł zautomatyzowanej
skrzyni biegów
25 Dodatkowe gniazdo zasilania 26 Okno dachowe
27 -
28 Moduł
sterujący nadwozia 8
29 Moduł sterujący nadwozia 7
30 Moduł sterujący nadwozia 6
31 Moduł sterujący nadwozia 5
32 Moduł sterujący nadwozia 4
33 Moduł sterujący nadwozia 3
34 Moduł sterujący nadwozia 2
(stop i start w wersji bez
bezstopniowej skrzyni
biegów)
35 Moduł sterujący nadwozia 1
(stop i start w wersji bez
bezstopniowej skrzyni
biegów)
36 Wyłącznik zapłonu z dyskretnym układem
logicznym (stop i start w
wersji z bezstopniową
skrzynią biegów)
37 Podświetlenie elementów sterujących na kole
kierownicy
38 -

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 191
39 Układ logiczny/przemiennik DC-DC
40 Elektrycznie otwierana automatyczna szyba
kierowcy
41 Silnik dmuchawy
42 Podgrzewanie przedniego fotela
43 Moduł HVAC
44 Podgrzewane koło kierownicy
45 Moduł sterujący nadwozia 2
(stop i start w wersji z
bezstopniową skrzynią

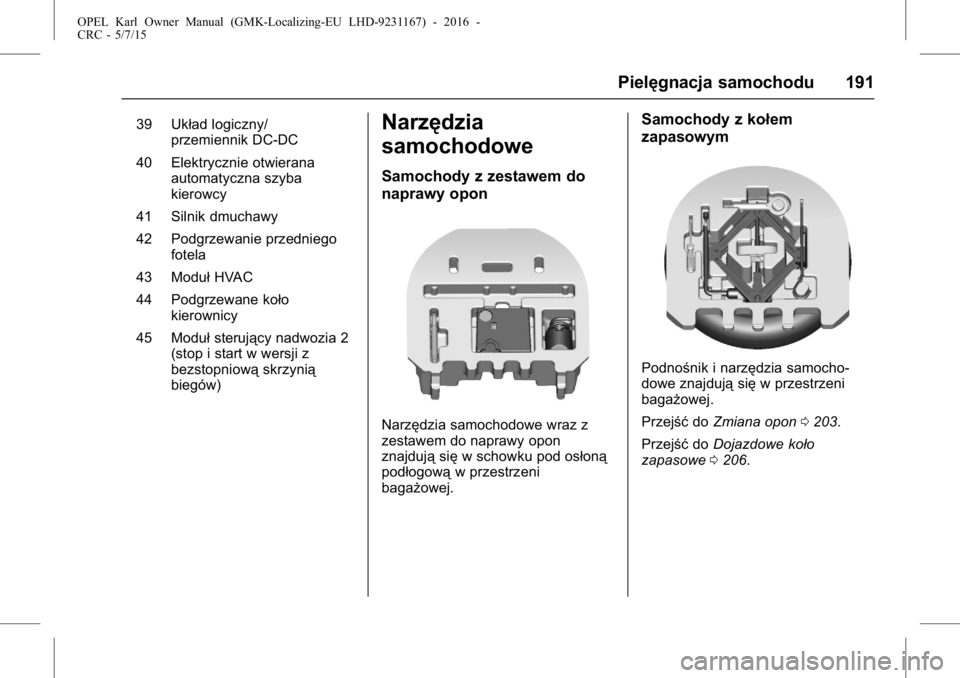

biegów)Narzędzia
samochodowe
Samochody z zestawem do
naprawy opon
Narzędzia samochodowe wraz z
zestawem do naprawy opon
znajdują sięw schowku pod osłoną
podłogową w przestrzeni
bagażowej.
Samochody z kołem
zapasowym
Podnośnik i narzędzia samocho-
dowe znajdują sięw przestrzeni
bagażowej.
Przejść doZmiana opon 0203.
Przejść doDojazdowe koło
zapasowe 0206.
