2015.75 OPEL KARL Instrukcja obsługi (in Polish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
72 Wskaźniki i przyrządy
Świeci sięprzez chwilę
Włączone są światła pozycyjne.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka kierun-
kowskazu lub związanego z nim
bezpiecznika, usterka kierunkow-
skazu w przyczepie.
Wymiana żarówek
0Wymiana
żarówek 0180.
Bezpieczniki
0Bezpieczniki 0186.
Kierunkowskazy
0Sygnalizacja
skrętu i zmiany pasa ruchu 092.
Sygnalizacja przypomina-
jąca o zapięciu pasów
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
Lampka>świeci lub miga w
kolorze czerwonym. Lampka
świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika
i jego pracy przez maksymalnie 100
sekund i gaśnie po zapięciu pasa
bezpieczeństwa.
Zapinanie pasa bezpieczeństwa
0
Trzypunktowe pasy
bezpieczeństwa 038.
Stan pasów bezpieczeń stwa
przy tylnych fotelach
Lampka>na wyświetlaczu infor-
macyjnym kierowcy miga lub świeci.
Lampka miga
Po rozpoczęciu jazdy, gdy pas
bezpieczeństwa nie jest zapięty.
Zapinanie pasa bezpieczeństwa
0
Trzypunktowe pasy
bezpieczeństwa 038.
Lampka kontrolna
poduszek powietrznych i
napinaczy pasów bezpie-
czeństwa
Lampka9świeci w kolorze
czerwonym.
Lampka zapala się na kilka sekund
po włączeniu zapłonu. Jeśli lampka
w ogóle nie zaświeci, nie zgaśnie
po kilku sekundach lub nagle
zaświeci podczas jazdy, oznacza to,
że występuje usterka w układzie
poduszek powietrznych. Należy
skorzystać z pomocy warsztatu. W
razie wypadku układy te mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej
9.
{Ostrzeżenie
Przyczynęusterki należy
niezwłocznie usunąć w serwisie.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 73
Pasy bezpieczeństwa, poduszki
powietrzne
0Pasy
bezpieczeństwa 036, Poduszki
powietrzne 039.
Lampka stanu poduszki
powietrznej
Lampka/świeci w kolorze żółtym.
Lampka świeci się przez kilka
sekund po włączeniu zapłonu.
Poduszka powietrzna przedniego
fotela pasażera jest aktywowana.
Lampka
+świeci w kolorze żółtym.
Poduszka powietrzna przedniego
fotela pasażera jest dezaktywowana
0Wyłącznik poduszki
powietrznej 044.
{Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny. Osoby dorosłe
(ciąg dalszy)
Niebezpieczeństwo(ciąg dalszy)
podróżujące na miejscu pasażera
z przodu w przypadku, gdy
wyłączona jest poduszka
powietrzna, mogą ulec urazowi
śmiertelnemu.
Lampka układu ładowania
Lampka"świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po urucho-
mieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator nie jest ładowany.
Mogło nastąpić przerwanie
chłodzenia silnika. Moduł serwome-
chanizmu hamulca może nie
funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka sygnalizacyjna
usterki
Lampka*świeci lub miga w
kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po urucho-
mieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie
kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca uszko-
dzeniem katalizatora. Do czasu
zgaśnięcia lampki należy unikać
silnego wciskania pedału przyspie-
szenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
74 Wskaźniki i przyrządy
Wskaźnik wymaganego
przeglądu
LampkaBświeci w kolorze
żółtym.
Ponadto wyświetlany jest kod
ostrzegawczy.
Samochód wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
Komunikaty pokazywane na
wyświetlaczu
0Komunikaty
pokazywane na wyświetlaczu 084.
Lampka ostrzegawcza
układu hamulcowego i
sprzęgłowego
Lampka$świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest za niski
0Płyn
hamulcowy 0177.
{Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie konty-
nuować jazdy. Należy zwrócić się
do warsztatu.
Naciskaj pedał
Lampka#świeci lub miga w
kolorze żółtym.
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła.
System stop-start
0System
stop-start 0150.
Lampka miga
Aby w normalny sposób uruchomić
silnik, należy wcisnąć pedał
sprzęgła
0System stop-start
0 150,
0Docieranie nowego
samochodu 0148.
Lampka ostrzegawcza
układu ABS
Lampka!świeci w kolorze żółtym.
Lampka świeci się przez kilka
sekund po włączeniu zapłonu. Gdy
lampka zgaśnie, układ jest gotowy
do działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas
jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu przeciw-
działającego blokowaniu kół
podczas hamowania.
Układ ABS
0Układ ABS 0156.
Lampka zmiany biegu
Gdy ze względu na oszczędność
paliwa zalecane jest włączenie
wyższego lub niższego biegu,
wyświetlany jest symbol
*lubk
wraz z numerem następnego
wyższego lub niższego biegu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 75
Lampka wspomagania
układu kierowniczego o
regulowanej sile
Lampkamświeci w kolorzeżółtym.
Usterka elektrycznego wspoma-
gania układu kierowniczego (EPS).
Może to spowodować nadmierną
lub obniżoną siłęwspomagania
układu kierowniczego. Należy
zwrócić siędo warsztatu.
System stop-start
0System
stop-start 0150.
Lampka systemu ostrze-
gania o opuszczeniu pasa
ruchu
Lampka@świeci w kolorze
zielonym lub miga w kolorze żółtym.
Lampka świeci w kolorze zielonym
System jest włączony i jest gotowy
do działania.
Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
Lampka ultradźwięko-
wego układu ułatwiają-
cego parkowanie
LampkaXświeci w kolorze
żółtym.
Wystąpiła usterka w układzie
lub
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
lub
Zewnętrzne źródła ultradźwięków
zakłócają pracęukładu. Po
usunięciu źródła zakłóceń układ
będzie działał w normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie
0Układ ułatwiający
parkowanie (tylny) 0161.
Lampka kontrolna układu
stabilizacji toru jazdy
Lampkadświeci lub miga w
kolorze żółtym.
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się.
Może nastąpić redukcja mocy
silnika i lekkie wyhamowanie
samochodu.
Lampka sygnalizująca
wyłączenie układu stabili-
zacji toru jazdy (ESC)
Lampkadświeci w kolorze żółtym.
Układ jest wyłączony.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
76 Wskaźniki i przyrządy
Lampka sygnalizująca
wyłączenie układu
kontroli trakcji (TCS)
Lampkaiświeci w kolorzeżółtym.
Układ jest wyłączony.
Lampka ostrzegawcza
temperatury płynu
chłodzącego
LampkaCświeci w kolorze
czerwonym.
Ta kontrolka sygnalizuje przegrzanie
płynu chłodzącego.
W przypadku korzystania z
samochodu w normalnych warun-
kach jezdnych należy zjechać z
drogi, zatrzymać pojazd i przez kilka
minut utrzymywać silnik na biegu
jałowym.
Jeśli lampka kontrolna nie gaśnie,
wyłączyć silnik i jak najszybciej
skontaktować sięz warsztatem
naprawczym. Zaleca się korzystanie
z usług autoryzowanego warsztatu.
Kontrolka układu monito-
rowania ciśnienia w
oponach
Lampka7świeci lub miga w
kolorze żółtym.
Lampka świeci
Doszło do spadku ciśnienia w
oponie (lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy
zwrócić siędo warsztatu.
Układ monitorowania ciśnienia w
oponach
0Ciśnienie powietrza w
oponach 0192.
Lampka kontrolna
ciśnienia oleju silni-
kowego
Lampka:świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po urucho-
mieniu silnika.
Lampka świeci przy
włączonym silniku
Przestroga
Mogło nastąpić przerwanie
smarowania silnika. Grozi to
zatarciem silnika i/lub zablokowa-
niem kół napędzanych.
Jeśli lampka ostrzegawcza ciśnienia
oleju silnikowego zapali się podczas
jazdy, zjechać z drogi zachowując
bezpieczeństwo, wyłączyć silnik i
sprawdzić poziom oleju.
1. Wcisnąć pedałsprzęgła.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 77
2. Ustawićdźwignięzmiany
biegów w położeniu neutralnym
(lub w położeniu N).
3. Jak najszybciej zjechać z drogi,
nie powodując zakłócenia
ruchu drogowego.
4. Wyłączyć zapłon.
{Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicąwymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu serwomecha-
nizmu hamulca.
Nie wyjmować kluczyka z wyłącz-
nika zapłonu przed zatrzymaniem
pojazdu, ponieważ mogłoby to
spowodować nieoczekiwane
zablokowanie kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju silni-
kowego
0Olej silnikowy 0174.
Lampka ostrzegawcza
niskiego poziomu paliwa
Lampka.świeci lub miga w
kolorze żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga
Paliwo na wyczerpaniu. Natych-
miast zatankować. Nie wolno
dopuszczać do całkowitego
opróżnienia zbiornika paliwa!
Katalizator
0Katalizator 0154.
Tryb automatycznego
wyłączenia silnika
h
świeci, gdy silnik ma włączoną
funkcję Autostop.
System stop-start
0Uruchamianie
silnika 0149.
Lampka kontrolna
immobilizera
LampkaAmiga w kolorze żółtym.Usterka układu immobilizera. Nie
można uruchomić
silnika.
Lampka sygnalizująca
ograniczenie mocy silnika
Lampkawświeci w kolorze
żółtym.
Moc silnika jest ograniczona. Należy
zwrócić siędo warsztatu.
Lampka kontrolna świateł
drogowych
Lampka3świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe oraz przy uaktyw-
nianiu sygnału świetlnego
0
Elementy sterujące świateł
zewnętrznych 090.
Lampka kontrolna przed-
nich świateł przeciw-
mgielnych
Lampka#świeci w kolorze
zielonym.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
78 Wskaźniki i przyrządy
Włączone sąprzednieświatła
przeciwmgielne
0Przednie światła
przeciwmgielne 092.
Lampka kontrolna tylnych
świateł przeciwmgielnych
Lampkasświeci w kolorze żółtym.
Włączone jest tylne światło przeciw-
mgielne
0Tylne światła
przeciwmgielne 093.
Lampka kontrolna lamp
tylnych
Lampka;świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
0
Elementy sterujące świateł
zewnętrznych 090.
Lampka kontrolna
tempomatu
LampkaIświeci w kolorze białym
lub zielonym. Lampka
świeci w kolorze białym
System jest włączony.
Lampka świeci w kolorze zielonym
Zapisana zostaje określona
prędkość.
Automatyczna kontrola prędkości
0
Automatyczna kontrola
prędkości 0162.
Lampka ostrzegawcza
otwartej pokrywy silnika
Lampkaiświeci się, gdy
pokrywa silnika jest otwarta.
Funkcja automatycznego
wyłączenia/uruchomienia silnika
0
System stop-start 0150.
Lampka sygnalizująca
niedomknięte drzwi
LampkaUświeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.
Wyświetlacze infor-
macyjne
Wyświetlacz informacyjny
kierowcy (DIC)
Wyświetlacz informacyjny kierowcy
(DIC) znajduje się w zestawie
wskaźników.
Do wyboru stron menu służy
przycisk MENUna dźwigni kierun-
kowskazów.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15

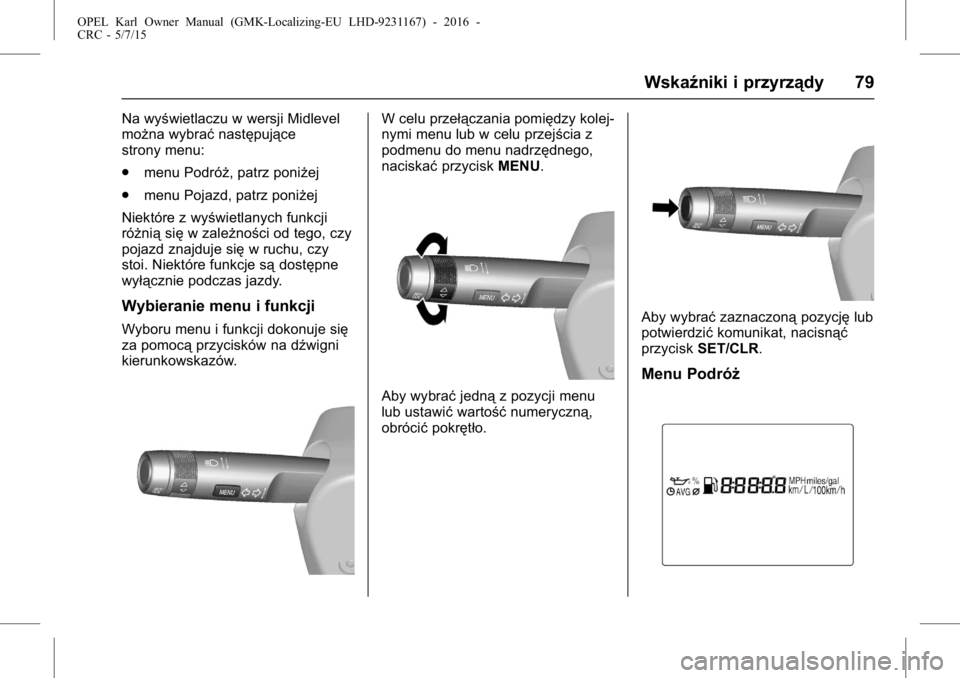

Wskaźniki i przyrządy 79
Na wyświetlaczu w wersji Midlevel
można wybraćnastępujące
strony menu:
. menu Podróż, patrz poniżej
. menu Pojazd, patrz poniżej
Niektóre z wyświetlanych funkcji
różnią sięw zależności od tego, czy
pojazd znajduje się w ruchu, czy
stoi. Niektóre funkcje są dostępne
wyłącznie podczas jazdy.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy kolej-
nymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać przyciskMENU.
Aby wybrać jednąz pozycji menu
lub ustawić wartośćnumeryczną,
obrócić pokrętło.
Aby wybrać zaznaczoną pozycjęlub
potwierdzić komunikat, nacisnąć
przycisk SET/CLR.
Menu Podróż
