224 Dane techniczne

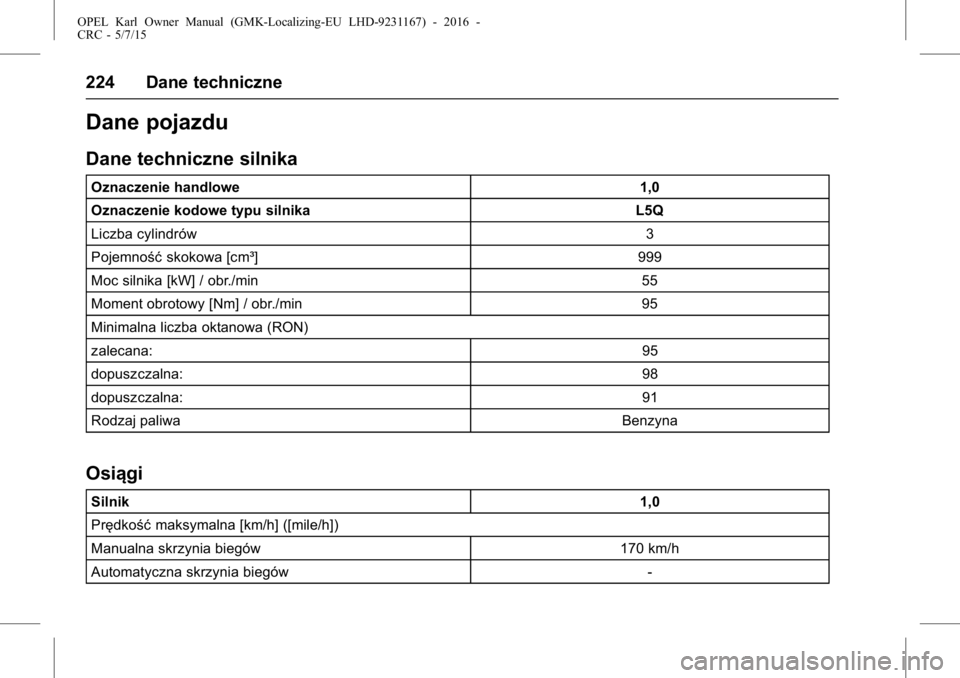

Dane pojazdu
Dane techniczne silnika
Oznaczenie handlowe1,0
Oznaczenie kodowe typu silnika L5Q
Liczba cylindrów 3
Pojemność skokowa [cm³] 999
Moc silnika [kW] / obr./min 55
Moment obrotowy [Nm] / obr./min 95
Minimalna liczba oktanowa (RON)
zalecana: 95
dopuszczalna: 98
dopuszczalna: 91
Rodzaj paliwa Benzyna
Osiągi
Silnik 1,0
Prędkość maksymalna [km/h] ([mile/h])
Manualna skrzynia biegów 170 km/h
Automatyczna skrzynia biegów -

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Dane techniczne 225

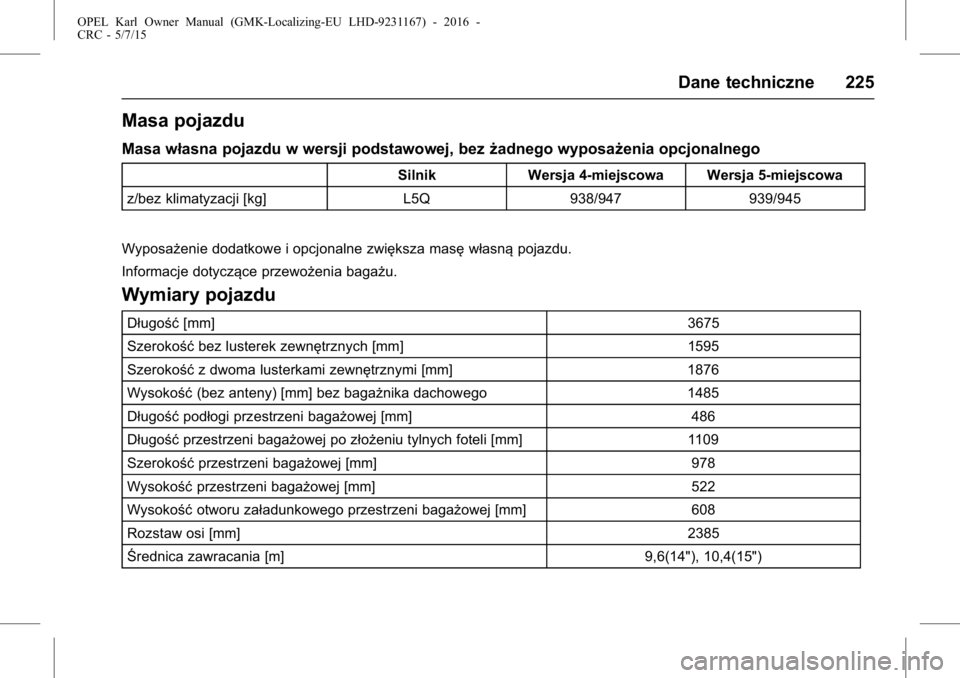

Masa pojazdu
Masa własna pojazdu w wersji podstawowej, bezżadnego wyposażenia opcjonalnego
Silnik Wersja 4-miejscowa Wersja 5-miejscowa
z/bez klimatyzacji [kg] L5Q938/947 939/945
Wyposażenie dodatkowe i opcjonalne zwiększa masę własnąpojazdu.
Informacje dotyczące przewożenia bagażu.
Wymiary pojazdu
Długość [mm] 3675
Szerokość bez lusterek zewnętrznych [mm] 1595
Szerokość z dwoma lusterkami zewnętrznymi [mm] 1876
Wysokość (bez anteny) [mm] bez bagażnika dachowego 1485
Długość podłogi przestrzeni bagażowej [mm] 486
Długość przestrzeni bagażowej po złożeniu tylnych foteli [mm] 1109
Szerokość przestrzeni bagażowej [mm] 978
Wysokość przestrzeni bagażowej [mm] 522
Wysokość otworu załadunkowego przestrzeni bagażowej [mm] 608
Rozstaw osi [mm] 2385
Średnica zawracania [m] 9,6(14"), 10,4(15")

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
226 Dane techniczne

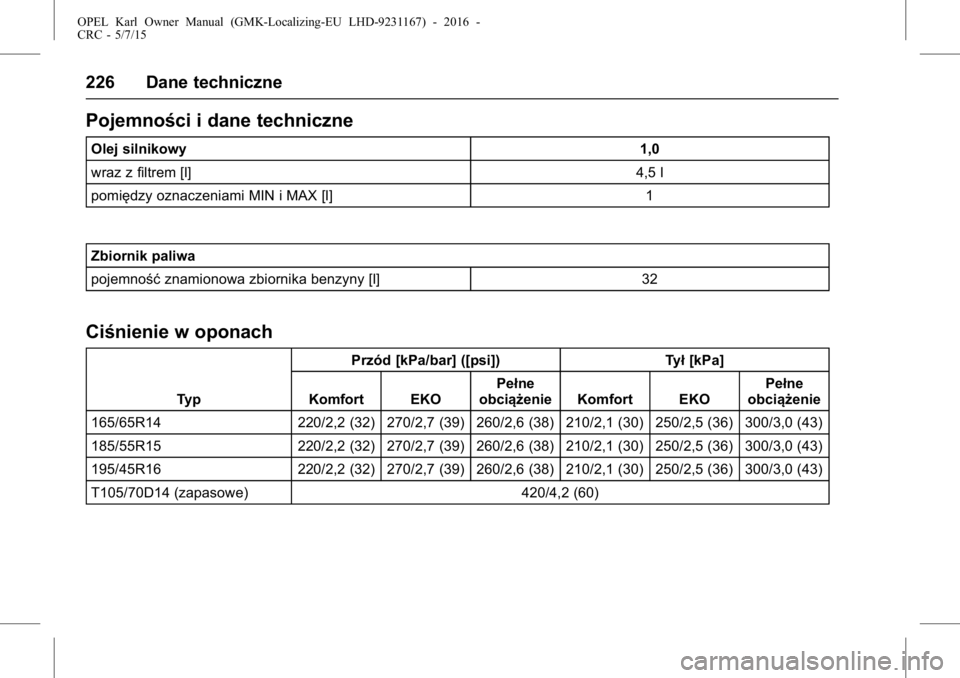

Pojemności i dane techniczne
Olej silnikowy1,0
wraz z filtrem [l] 4,5 l
pomiędzy oznaczeniami MIN i MAX [l] 1
Zbiornik paliwa
pojemność znamionowa zbiornika benzyny [l] 32
Ciśnienie w oponach
TypPrzód [kPa/bar] ([psi]) Tył
[kPa]
Komfort EKO Pełne
obciążenie Komfort EKO Pełne
obciążenie
165/65R14 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
185/55R15 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
195/45R16 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
T105/70D14 (zapasowe) 420/4,2 (60)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15

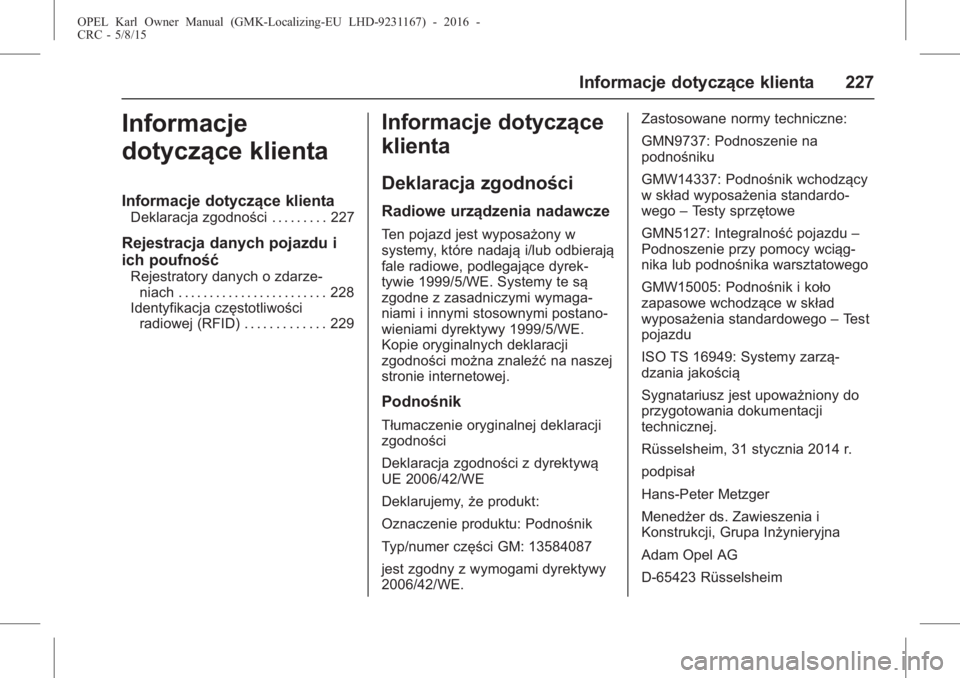

Informacje dotyczące klienta 227
Informacje
dotyczące klienta
Informacje dotyczące klienta
Deklaracja zgodności . . . . . . . . . 227
Rejestracja danych pojazdu i
ich poufność
Rejestratory danych o zdarze-niach . . . . . . . . . . . . . . . . . . . . . . . . 228
Identyfikacja częstotliwości radiowej (RFID) . . . . . . . . . . . . . 229
Informacje dotyczące
klienta
Deklaracja zgodności
Radiowe urządzenia nadawcze
Ten pojazd jest wyposażony w
systemy, które nadają i/lub odbierają
fale radiowe, podlegające dyrek-
tywie 1999/5/WE. Systemy te są
zgodne z zasadniczymi wymaga-
niami i innymi stosownymi postano-
wieniami dyrektywy 1999/5/WE.
Kopie oryginalnych deklaracji
zgodności można znaleźć na naszej
stronie internetowej.
Podnośnik
Tłumaczenie oryginalnej deklaracji
zgodności
Deklaracja zgodności z dyrektywą
UE 2006/42/WE
Deklarujemy, że produkt:
Oznaczenie produktu: Podnośnik
Typ/numer części GM: 13584087
jest zgodny z wymogami dyrektywy
2006/42/WE. Zastosowane normy techniczne:
GMN9737: Podnoszenie na
podnośniku
GMW14337: Podnośnik wchodzący
w skład wyposażenia standardo-
wego
–Testy sprzętowe
GMN5127: Integralność pojazdu–
Podnoszenie przy pomocy wciąg-
nika lub podnośnika warsztatowego
GMW15005: Podnośnik i koło
zapasowe wchodzące w skład
wyposażenia standardowego –Test
pojazdu
ISO TS 16949: Systemy zarzą-
dzania jakością
Sygnatariusz jest upoważniony do
przygotowania dokumentacji
technicznej.
Rüsselsheim, 31 stycznia 2014 r.
podpisał
Hans-Peter Metzger
Menedżer ds. Zawieszenia i
Konstrukcji, Grupa Inżynieryjna
Adam Opel AG
D-65423 Rüsselsheim

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
228 Informacje dotyczące klienta
Rejestracja danych
pojazdu i ich
poufność
Rejestratory danych o
zdarzeniach
Moduły rejestrujące dane w
pojeździe
Wiele podzespołów elektronicznych
w tym pojeździe zawiera moduły
rejestrujące tymczasowo lub trwale
dane techniczne dotyczące stanu
pojazdu, zdarzeńi występujących
błędów. Powyższe informacje
techniczne mają na celu dokumen-
towanie stanu części, modułów,
systemów oraz środowiska pracy:
. Warunków eksploatacji podzes-
połów systemów (np. poziomów
napełnienia).
. Komunikatów informujących o
stanie pojazdu i jego poszcze-
gólnych podzespołów (np. liczba
obrotów/prędkość obrotowa kół,
zwalnianie, przyspieszenie
boczne). .
Nieprawidłowości i usterek w
ważnych podzespołach
systemów.
. Zachowania pojazdu w konkret-
nych sytuacjach na drodze (np.
otwarcie poduszki powietrznej,
działanie układu stabilizacji toru
jazdy).
. Problemów związanych ze
środowiskiem pracy (np. tempe-
ratura).
Dane te mają charakter wyłącznie
techniczny i pomagają w zidentyfi-
kowaniu i skorygowaniu błędów, a
także w optymalizowaniu funkcji
pojazdu.
Zarejestrowane dane nie umożli-
wiają odtworzenia trasy, jaką
przebył pojazd.
Jeśli pojazd jest serwisowany (np.
naprawy, prace serwisowe, naprawy
gwarancyjne, zapewnianie jakości),
pracownicy sieci serwisowej (w tym
pracownicy producenta) mogą
odczytać powyższe informacje
techniczne z modułów rejestrują-
cych dane dotyczące zdarzeń i
błędów przy pomocy specjalnych przyrządów diagnostycznych. W
razie potrzeby warsztat wykonujący
naprawę
może udzielić bardziej
szczegółowych informacji. Po
usunięciu usterki dane są usuwane
z modułu rejestrującego błędy lub
trwale nadpisywane.
Podczas korzystania z pojazdu
może mieć miejsce sytuacja, w
której powyższe dane techniczne w
połączeniu z innymi informacjami
(protokołem powypadkowym, uszko-
dzeniami pojazdu, zeznaniami
świadków itp.) mogą zostaćpowią-
zane z konkretną osobą- w niektó-
rych przypadkach z pomocą
eksperta.
Dodatkowe funkcje uzgodnione w
umowie z klientem (np. lokalizacja
pojazdu w sytuacjach nadzwyczaj-
nych) umożliwiają przesyłanie
określonych danych dotyczących
pojazdu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Informacje dotyczące klienta 229

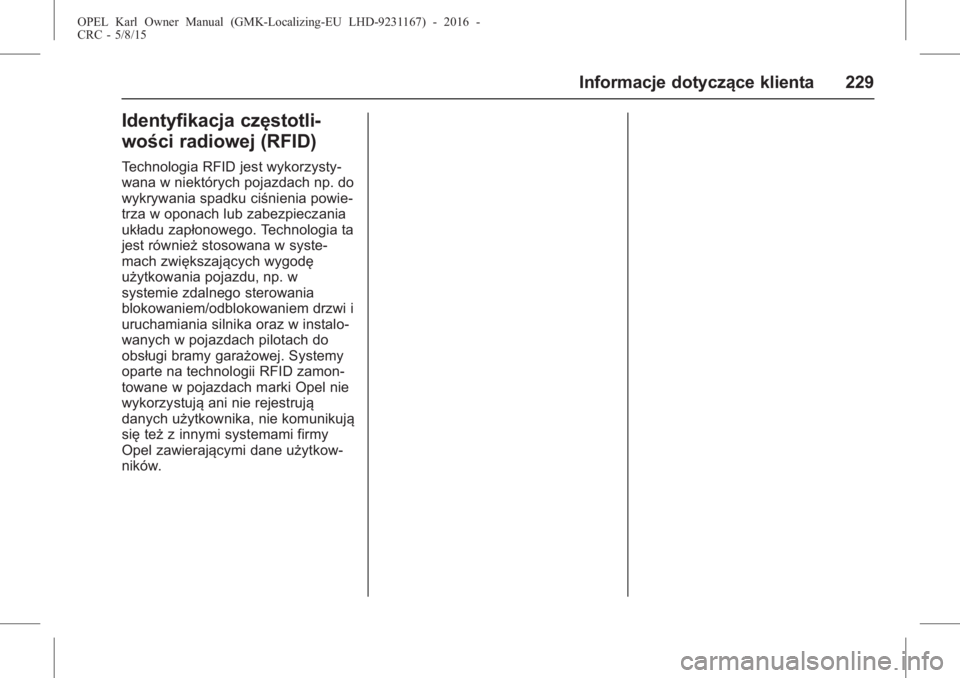

Identyfikacja częstotli-
wości radiowej (RFID)
Technologia RFID jest wykorzysty-
wana w niektórych pojazdach np. do
wykrywania spadku ciśnienia powie-
trza w oponach lub zabezpieczania
układu zapłonowego. Technologia ta
jest równieżstosowana w syste-
mach zwiększających wygodę
użytkowania pojazdu, np. w
systemie zdalnego sterowania
blokowaniem/odblokowaniem drzwi i
uruchamiania silnika oraz w instalo-
wanych w pojazdach pilotach do
obsługi bramy garażowej. Systemy
oparte na technologii RFID zamon-
towane w pojazdach marki Opel nie
wykorzystują ani nie rejestrują
danych użytkownika, nie komunikują
się też z innymi systemami firmy
Opel zawierającymi dane użytkow-
ników.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
230 Indeks
IndeksA
Akcesoria i modyfikacje . . . . . . . . . 172
Akumulator . . . . . . . . . . . . . . . . . . . . . 177Ochrona mocy . . . . . . . . . . . . . . . . . . 97
Uruchamianie silnika przyużyciu przewodów rozru-
chowych . . . . . . . . . . . . . . . . . . . . 208
Alarm Zabezpieczenie przedkradzieżą . . . . . . . . . . . . . . . . . . . . . 25
Apteczka pierwszej pomocy . . . . . 59
Automatyczna kontrola prędkości . . . . . . . . . . . . . . . . . . . . . 162
Lampka . . . . . . . . . . . . . . . . . . . . . . . . . 78
Automatyczne Uruchamianie/wyłączaniesilnika . . . . . . . . . . . . . . . . . . . . . . . 150
Awaryjne, światła . . . . . . . . . . . . . . . . 92
B
Bezpieczniki . . . . . . . . . . . . . . . . . . . . 186
Blok bezpieczników wkomorze silnika . . . . . . . . . . . . . 187
Skrzynka bezpieczników
tablicy rozdzielczej . . . . . . . . . . 189
Blokada tylnych drzwi . . . . . . . . . . . 23
Bluetooth Przegląd . . . . . . . . . . . . . . . . . . . . . . 126
Boczne poduszki powietrzne . . . . 43 Brzęczyki ostrzegawcze . . . . . . . . . 86
Brzęczyki, ostrzegawcze . . . . . . . . 86
C
Centralny zamek . . . . . . . . . . . . . . . . 21
Ciśnienie
Opona . . . . . . . . . . . . . . . . . . . . . . . . 226
Ciśnienie w oponach . . . . . . . . . . . 226
Czas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Częstotliwość radiowa
Identyfikacja (RFID) . . . . . . . . . . 229
Czołowe poduszki powietrzne . . . 42
Czynności serwisowe . . . . . . . . . . . 146
Akcesoria i modyfikacje . . . . . . . 172
Lampka diagnostycznasilnika . . . . . . . . . . . . . . . . . . . . . . . . . 73
Serwisowanie samochodu
we własnym zakresie . . . . . . . 173
Wskaźnik wymaganego przeglądu . . . . . . . . . . . . . . . . . . . . . 74
Czyszczenie
Pielęgnacja nadwozia . . . . . . . . .211
Pielęgnacja wnętrza . . . . . . . . . . 213
D
DachOkno dachowe . . . . . . . . . . . . . . . . . 30

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Indeks 231
Dane techniczneCiśnienie w oponach . . . . . . . . . 226
Dane techniczne i pojem- ności . . . . . . . . . . . . . . . . . . . . . . . . . . 226
Dane techniczne silnika . . . . . . . . 224
Deklaracja zgodności . . . . . . . . . . . 227
Deska rozdzielcza Rozmieszczenie schowków . . . . . 54
Widok ogólny . . . . . . . . . . . . . . . . . . . . 9
Docieranie nowego samochodu . . . . . . . . . . . . . . . . . . . 148
Docieranie, nowy samochód . . . . 148
Dojazdowe koło zapasowe . . . . . 206
Drzwi Centralny zamek . . . . . . . . . . . . . . . 21
Lampka sygnalizująca niedo-mknięcie . . . . . . . . . . . . . . . . . . . . . . 78
E
Elektroniczny układ ogrze-wania, wentylacji i klimaty-
zacji . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Elementy sterujące światłami
zewnętrznymi . . . . . . . . . . . . . . . . . . 90
Emisja CO2 Zużycie paliwa . . . . . . . . . . . . . . . . 169
F
Filtr powietrza kabiny . . . . . . . . . . . 146
Filtr powietrza, kabina . . . . . . . . . . 146
FotelePodgrzewane fotele
przednie . . . . . . . . . . . . . . . . . . . . . . 36
Pozycja, przednie . . . . . . . . . . . . . . . 34
Regulacja, fotele przednie . . . . . . 34
Zagłówki . . . . . . . . . . . . . . . . . . . . . . . . 32
Fotele przednie
Podgrzewanie . . . . . . . . . . . . . . . . . . 36
Regulacja . . . . . . . . . . . . . . . . . . . . . . . 34
Foteliki dziecięce Foteliki dziecięce . . . . . . . . . . . . . . . 46
ISOFIX . . . . . . . . . . . . . . . . . . . . . . . . . 50
Miejsca mocowania . . . . . . . . . . . . . 48
Top Tether . . . . . . . . . . . . . . . . . . . . . . 52
Wspomaganie kierowcy . . . . . . 162
Foteliki dziecięce ISOFIX . . . . . . . . 50
Foteliki dziecięce Top Tether . . . . . 52
G
Garażowanie samochodu . . . . . . . 172
Głębokość bieżnika . . . . . . . . . . . . . 197
Gniazdka Zasilanie . . . . . . . . . . . . . . . . . . . . . . . . 66
H
Hamulce . . . . . . . . . . . . . . . . . . . 156, 176Lampka ostrzegawczaukładu hamulcowego i
sprzęgłowego . . . . . . . . . . . . . . . . . 74
Olej . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Parkowanie . . . . . . . . . . . . . . . . . . . 157
Układ przeciwblokujący . . . . . . . 156
Wspomaganie . . . . . . . . . . . . . . . . 157
Harmonogram obsługi okresowej
Zalecane płyny i środki
smarne . . . . . . . . . . . . . . . . . . . . . . 215
Hill Start Assist, system . . . . . . . . . 157
Holowanie Pojazd . . . . . . . . . . . . . . . . . . . . . . . . 210
I
Identyfikacja pojazduTabliczka . . . . . . . . . . . . . . . . . . . . . 223
Identyfikacja silnika . . . . . . . . . . . . . 222
Immobilizer . . . . . . . . . . . . . . . . . . . . . . 25
Lampka . . . . . . . . . . . . . . . . . . . . . . . . . 77
Informacje dotyczące czynności serwisowych . . . . . . . 214
Informacje dotyczące przewo- żenia bagażu . . . . . . . . . . . . . . . . . . . 59
Inne elementy podlegające obsłudze serwisowej
Układ klimatyzacji . . . . . . . . . . . . 138
