2015.75 OPEL KARL Instrukcja obsługi (in Polish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
64 Wskaźniki i przyrządy

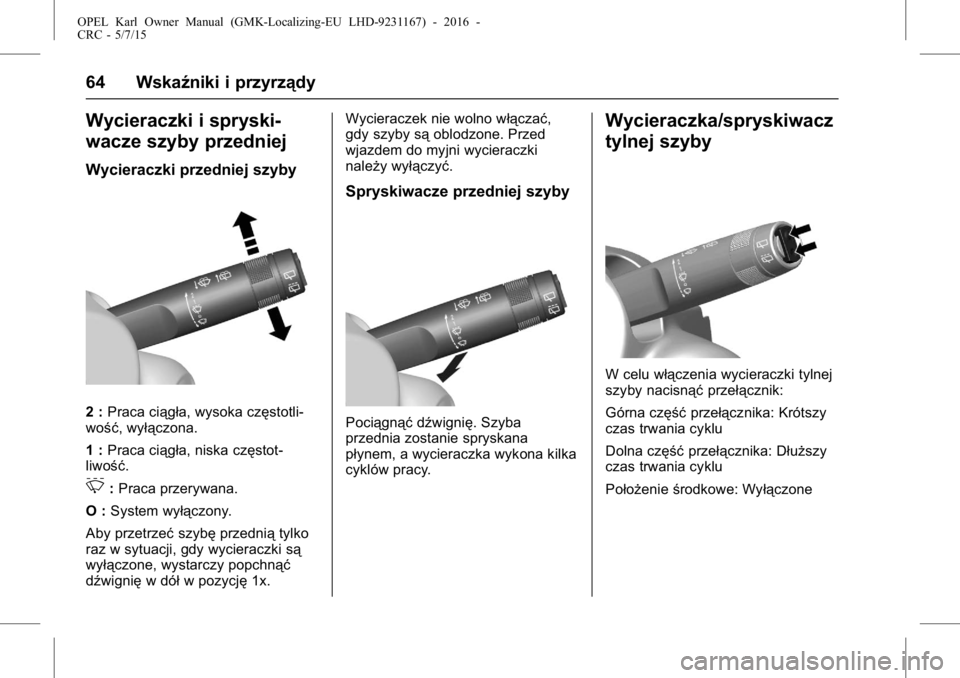

Wycieraczki i spryski-
wacze szyby przedniej
Wycieraczki przedniej szyby
2 :Praca ciągła, wysoka częstotli-
wość, wyłączona.
1 : Praca ciągła, niska częstot-
liwość.
3: Praca przerywana.
O : System wyłączony.
Aby przetrzeć szybęprzednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dółw pozycję 1x. Wycieraczek nie wolno włączać,
gdy szyby są
oblodzone. Przed
wjazdem do myjni wycieraczki
należy wyłączyć.
Spryskiwacze przedniej szyby
Pociągnąć dźwignię. Szyba
przednia zostanie spryskana
płynem, a wycieraczka wykona kilka
cyklów pracy.
Wycieraczka/spryskiwacz
tylnej szyby
W celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:
Górna część przełącznika: Krótszy
czas trwania cyklu
Dolna część przełącznika: Dłuższy
czas trwania cyklu
Położenie środkowe: Wyłączone

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 65

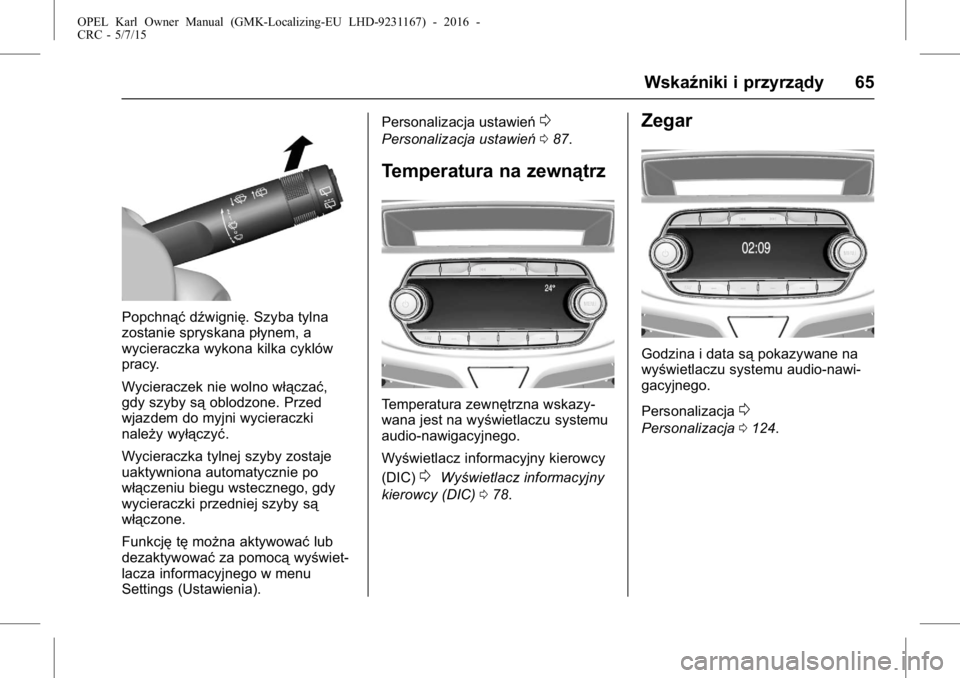

Popchnąćdźwignię. Szyba tylna
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Wycieraczek nie wolno włączać,
gdy szyby są oblodzone. Przed
wjazdem do myjni wycieraczki
należy wyłączyć.
Wycieraczka tylnej szyby zostaje
uaktywniona automatycznie po
włączeniu biegu wstecznego, gdy
wycieraczki przedniej szyby są
włączone.
Funkcję tęmożna aktywować lub
dezaktywować za pomocąwyświet-
lacza informacyjnego w menu
Settings (Ustawienia). Personalizacja ustawień
0
Personalizacja ustawień
087.
Temperatura na zewnątrz
Temperatura zewnętrzna wskazy-
wana jest na wyświetlaczu systemu
audio-nawigacyjnego.
Wyświetlacz informacyjny kierowcy
(DIC)
0Wyświetlacz informacyjny
kierowcy (DIC) 078.
Zegar
Godzina i data są pokazywane na
wyświetlaczu systemu audio-nawi-
gacyjnego.
Personalizacja
0
Personalizacja 0124.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
66 Wskaźniki i przyrządy

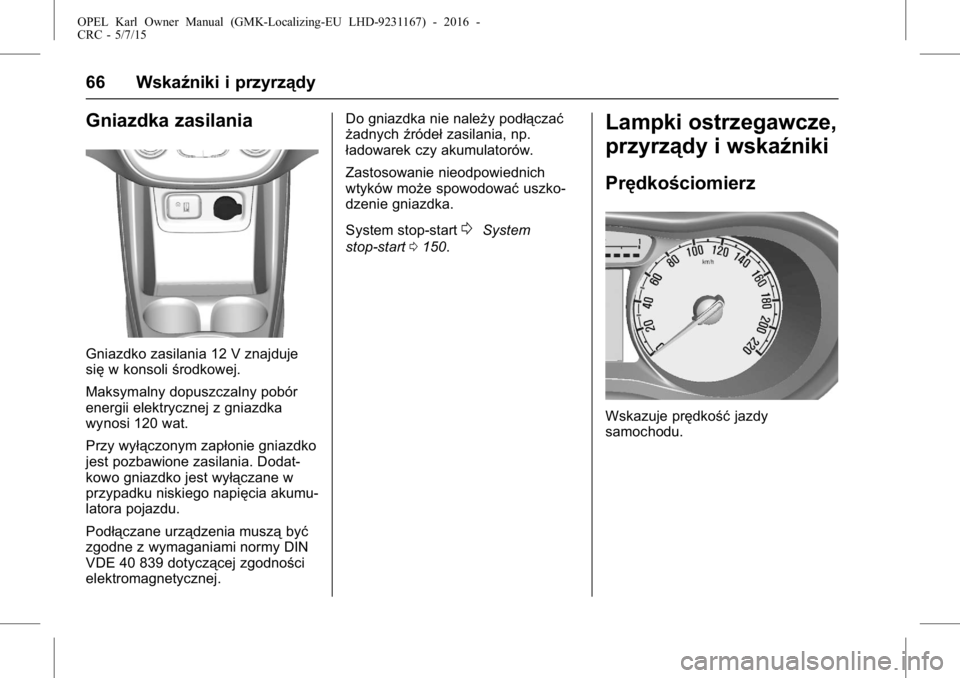

Gniazdka zasilania
Gniazdko zasilania 12 V znajduje
sięw konsoli środkowej.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 wat.
Przy wyłączonym zapłonie gniazdko
jest pozbawione zasilania. Dodat-
kowo gniazdko jest wyłączane w
przypadku niskiego napięcia akumu-
latora pojazdu.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy DIN
VDE 40 839 dotyczącej zgodności
elektromagnetycznej. Do gniazdka nie należy podłączać
żadnych
źródełzasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować uszko-
dzenie gniazdka.
System stop-start
0System
stop-start 0150.
Lampki ostrzegawcze,
przyrządy i wskaźniki
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 67

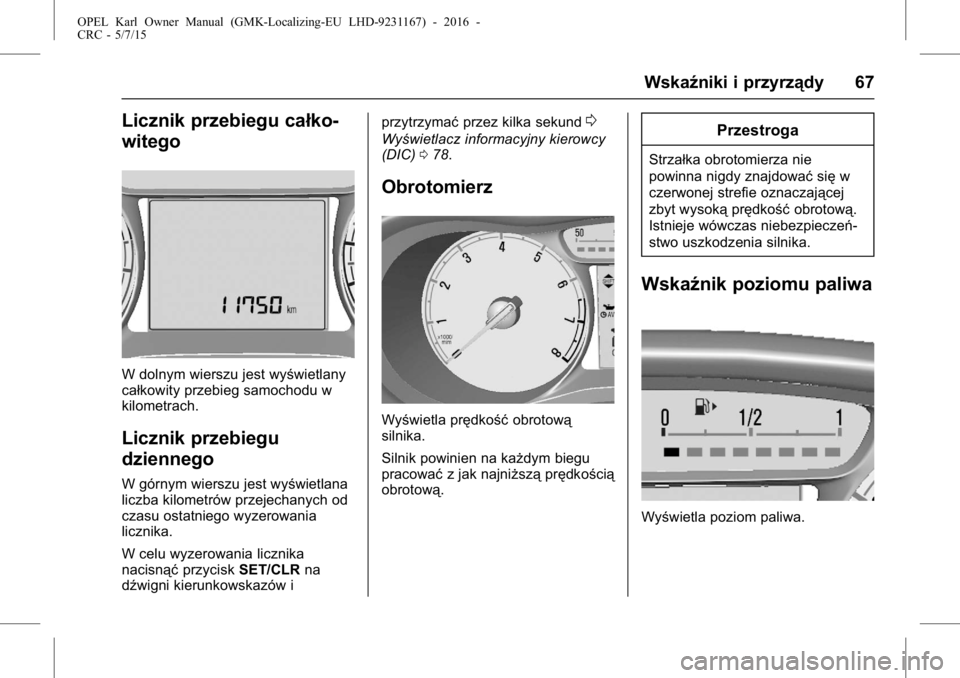

Licznik przebiegu całko-
witego
W dolnym wierszu jest wyświetlany
całkowity przebieg samochodu w
kilometrach.
Licznik przebiegu
dziennego
W górnym wierszu jest wyświetlana
liczba kilometrów przejechanych od
czasu ostatniego wyzerowania
licznika.
W celu wyzerowania licznika
nacisnąćprzyciskSET/CLR na
dźwigni kierunkowskazów i przytrzymać
przez kilka sekund
0
Wyświetlacz informacyjny kierowcy
(DIC)078.
Obrotomierz
Wyświetla prędkość obrotową
silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować sięw
czerwonej strefie oznaczającej
zbyt wysoką prędkośćobrotową.
Istnieje wówczas niebezpieczeń-
stwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Wyświetla poziom paliwa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
68 Wskaźniki i przyrządy

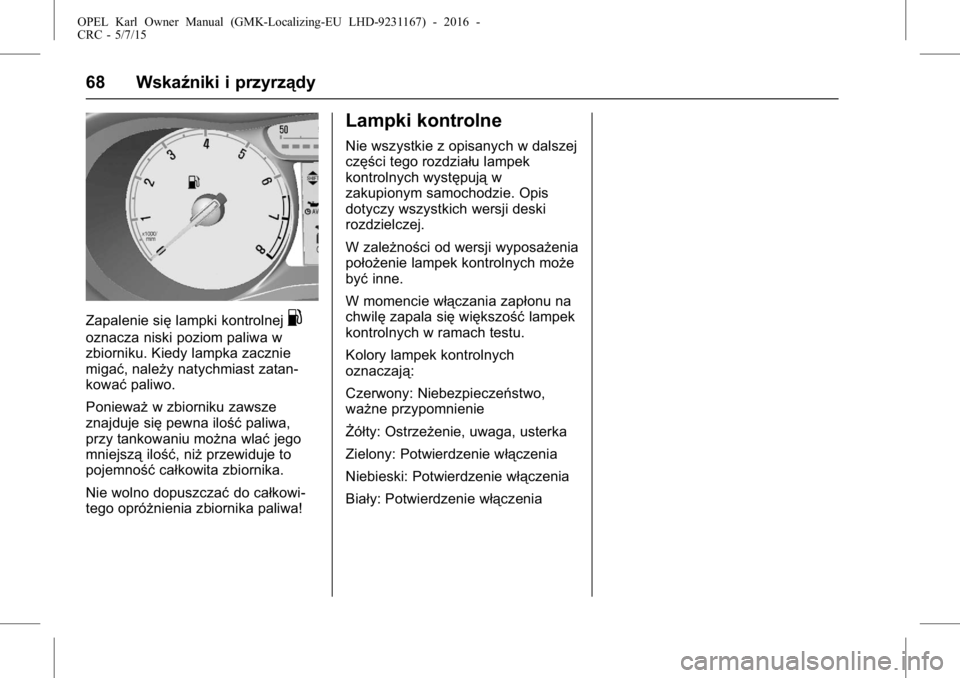

Zapalenie sięlampki kontrolnej.
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast zatan-
kowaćpaliwo.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilośćpaliwa,
przy tankowaniu można wlać jego
mniejszą ilość, niżprzewiduje to
pojemność całkowita zbiornika.
Nie wolno dopuszczać do całkowi-
tego opróżnienia zbiornika paliwa!
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w
zakupionym samochodzie. Opis
dotyczy wszystkich wersji deski
rozdzielczej.
W zależności od wersji wyposażenia
położenie lampek kontrolnych może
być inne.
W momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:
Czerwony: Niebezpieczeństwo,
ważne przypomnienie
Żółty: Ostrzeżenie, uwaga, usterka
Zielony: Potwierdzenie włączenia
Niebieski: Potwierdzenie włączenia
Biały: Potwierdzenie włączenia

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 69

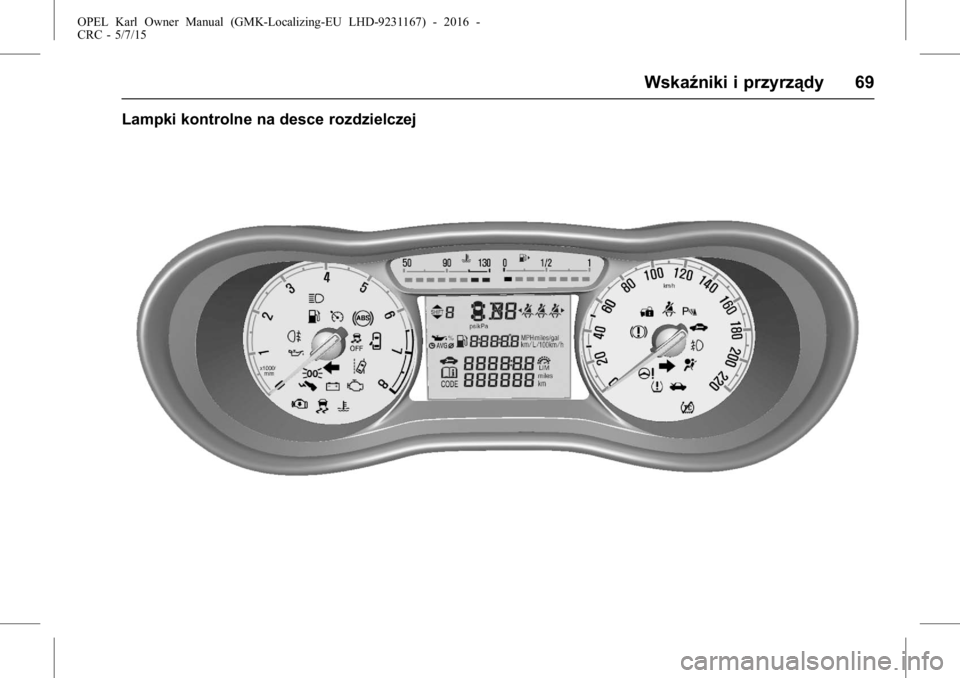

Lampki kontrolne na desce rozdzielczej

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
70 Wskaźniki i przyrządy

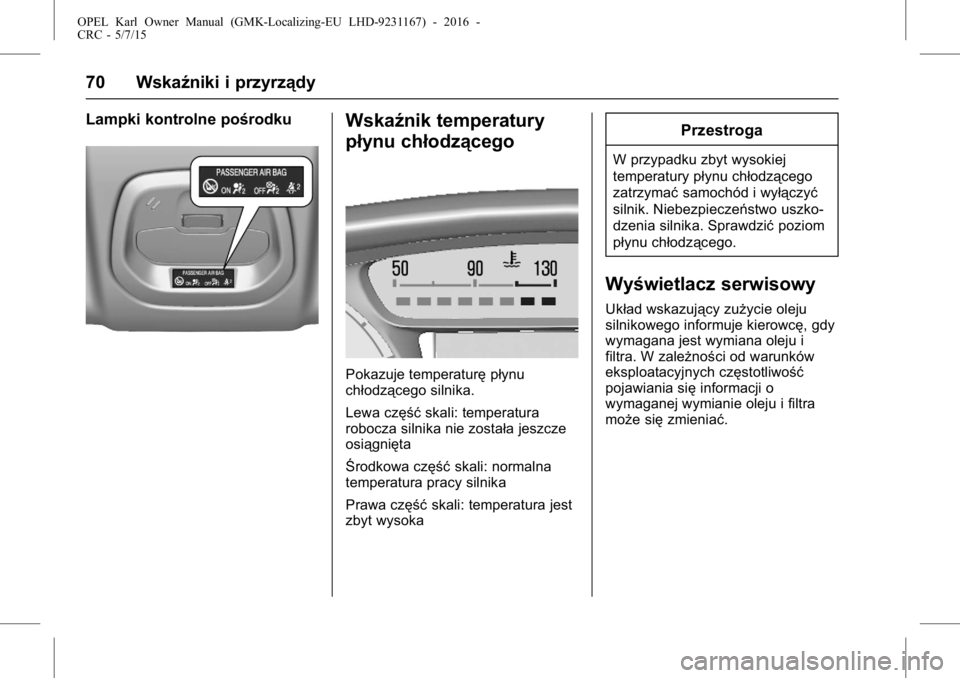

Lampki kontrolne pośrodkuWskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturępłynu
chłodzącego silnika.
Lewa część skali: temperatura
robocza silnika nie została jeszcze
osiągnięta
Środkowa część skali: normalna
temperatura pracy silnika
Prawa część skali: temperatura jest
zbyt wysoka
Przestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo uszko-
dzenia silnika. Sprawdzić poziom
płynu chłodzącego.
Wy świetlacz serwisowy
Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i
filtra. W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Wskaźniki i przyrządy 71

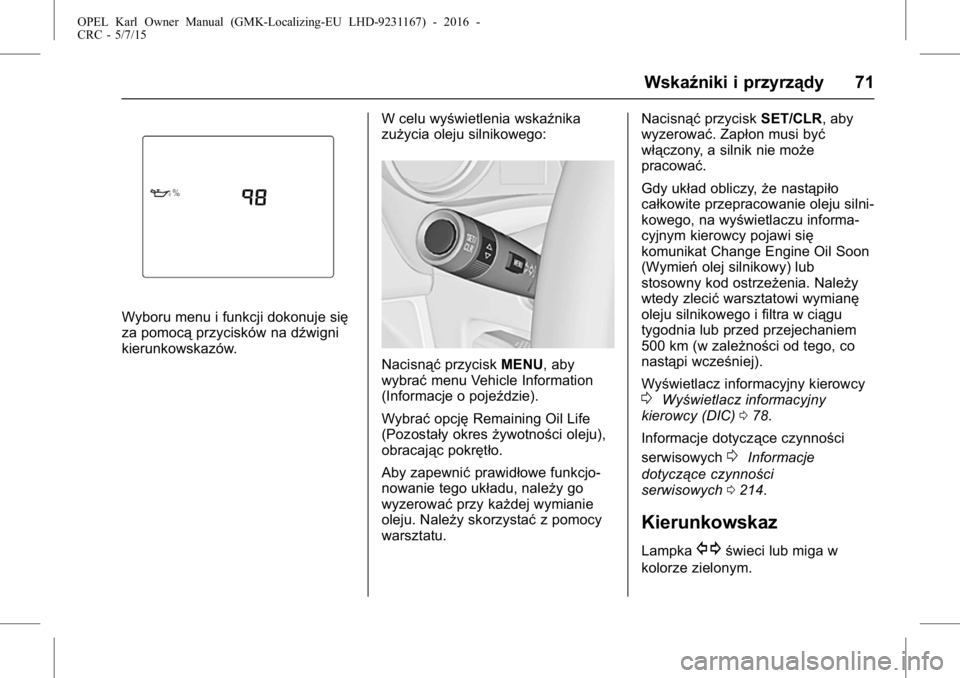

Wyboru menu i funkcji dokonuje się
za pomocąprzycisków na dźwigni
kierunkowskazów. W celu wyświetlenia wskaźnika
zużycia oleju silnikowego:
Nacisnąć
przyciskMENU, aby
wybrać menu Vehicle Information
(Informacje o pojeździe).
Wybrać opcjęRemaining Oil Life
(Pozostały okres żywotności oleju),
obracając pokrętło.
Aby zapewnić prawidłowe funkcjo-
nowanie tego układu, należy go
wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu. Nacisnąć
przyciskSET/CLR, aby
wyzerować. Zapłon musi być
włączony, a silnik nie może
pracować.
Gdy układ obliczy, że nastąpiło
całkowite przepracowanie oleju silni-
kowego, na wyświetlaczu informa-
cyjnym kierowcy pojawi się
komunikat Change Engine Oil Soon
(Wymień olej silnikowy) lub
stosowny kod ostrzeżenia. Należy
wtedy zlecić warsztatowi wymianę
oleju silnikowego i filtra w ciągu
tygodnia lub przed przejechaniem
500 km (w zależności od tego, co
nastąpi wcześniej).
Wyświetlacz informacyjny kierowcy
0Wyświetlacz informacyjny
kierowcy (DIC) 078.
Informacje dotyczące czynności
serwisowych
0Informacje
dotyczące czynności
serwisowych 0214.
Kierunkowskaz
LampkaGświeci lub miga w
kolorze zielonym.
