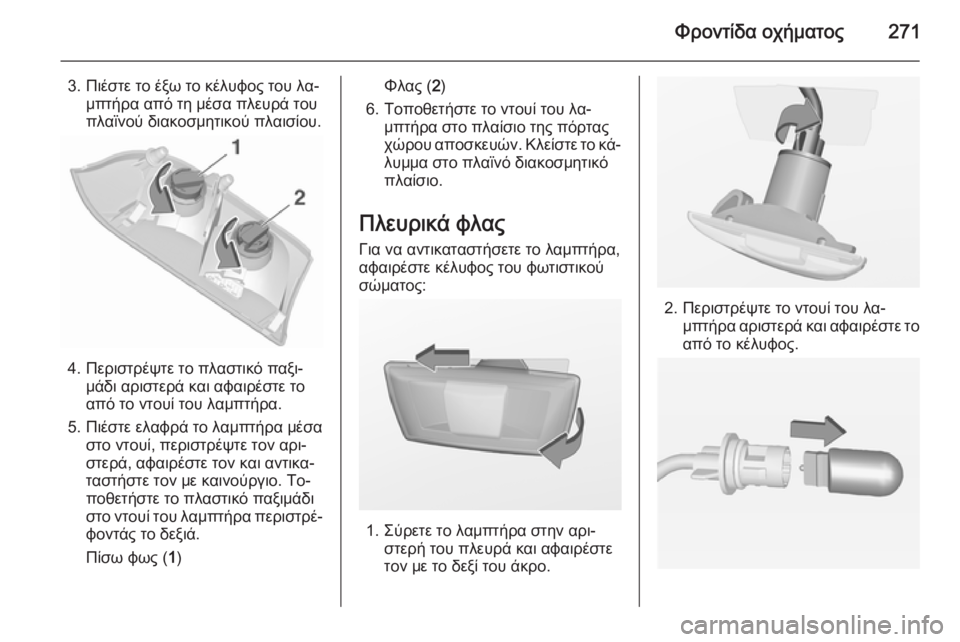

Φροντίδα οχήματος271
3. Πιέστε το έξω το κέλυφος του λα‐μπτήρα από τη μέσα πλευρά του
πλαϊνού διακοσμητικού πλαισίου.
4. Περιστρέψτε το πλαστικό παξι‐ μάδι αριστερά και αφαιρέστε το
από το ντουί του λαμπτήρα.
5. Πιέστε ελαφρά το λαμπτήρα μέσα στο ντουί, περιστρέψτε τον αρι‐
στερά, αφαιρέστε τον και αντικα‐
ταστήστε τον με καινούργιο. Το‐
ποθετήστε το πλαστικό παξιμάδι
στο ντουί του λαμπτήρα περιστρέ‐ φοντάς το δεξιά.
Πίσω φως ( 1)
Φλας ( 2)
6. Τοποθετήστε το ντουί του λα‐ μπτήρα στο πλαίσιο της πόρτας
χώρου αποσκευών. Κλείστε το κά‐
λυμμα στο πλαϊνό διακοσμητικό
πλαίσιο.
Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αρι‐ στερή του πλευρά και αφαιρέστε
τον με το δεξί του άκρο.
2. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά και αφαιρέστε το
από το κέλυφος.

272Φροντίδα οχήματος
3. Τραβήξτε το λαμπτήρα από τοντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λα‐
μπτήρα, σύρετε τον αριστερά και
εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας
κυκλοφορίας1. Εισάγετε ένα κατσαβίδι στο κέλυ‐ φος του λαμπτήρα, πιέστε το προς
το πλάι και απελευθερώστε την
ασφάλεια.
2. Αφαιρέστε το λαμπτήρα προς τα κάτω, προσέχοντας να μην τρα‐
βήξετε το καλώδιο.
3. Αφαιρέστε το ντουί του λαμπτήρα από το κέλυφος του λαμπτήρα πε‐
ριστρέφοντάς το αριστερά.
4. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος του λαμπτήρα και πε‐ριστρέψτε το δεξιά.
6. Εισάγετε το λαμπτήρα στον προ‐ φυλακτήρα και κουμπώστε τον.

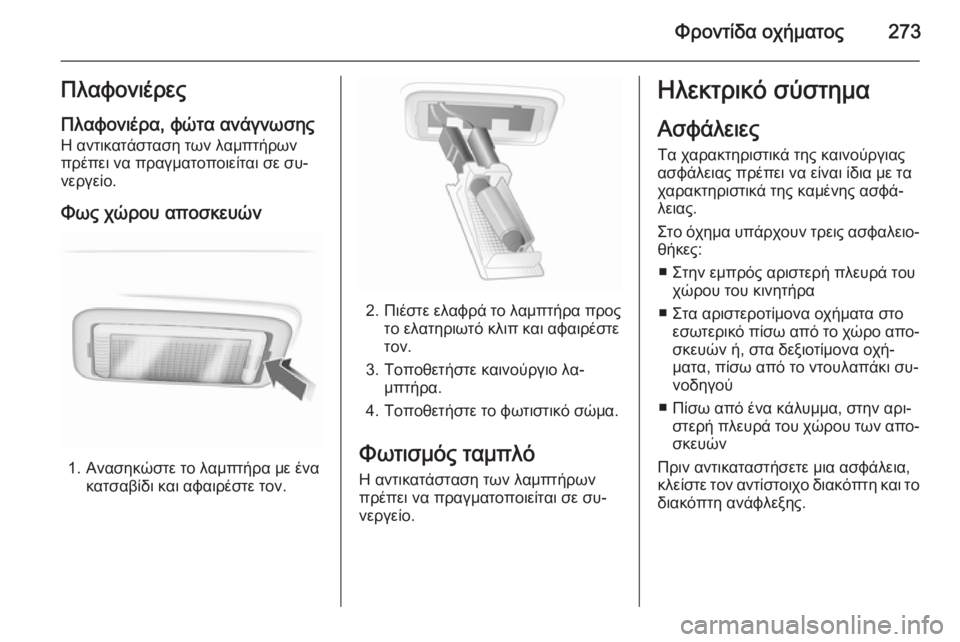

Φροντίδα οχήματος273Πλαφονιέρες
Πλαφονιέρα, φώτα ανάγνωσης Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φως χώρου αποσκευών
1. Ανασηκώστε το λαμπτήρα με ένα κατσαβίδι και αφαιρέστε τον.
2.Πιέστε ελαφρά το λαμπτήρα προς
το ελατηριωτό κλιπ και αφαιρέστε
τον.
3. Τοποθετήστε καινούργιο λα‐ μπτήρα.
4. Τοποθετήστε το φωτιστικό σώμα.
Φωτισμός ταμπλό Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Ηλεκτρικό σύστημα
Ασφάλειες Τα χαρακτηριστικά της καινούργιαςασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
■ Στην εμπρός αριστερή πλευρά του χώρου του κινητήρα
■ Στα αριστεροτίμονα οχήματα στο εσωτερικό πίσω από το χώρο απο‐σκευών ή, στα δεξιοτίμονα οχή‐ματα, πίσω από το ντουλαπάκι συ‐
νοδηγού
■ Πίσω από ένα κάλυμμα, στην αρι‐ στερή πλευρά του χώρου των απο‐
σκευών
Πριν αντικαταστήσετε μια ασφάλεια, κλείστε τον αντίστοιχο διακόπτη και το διακόπτη ανάφλεξης.

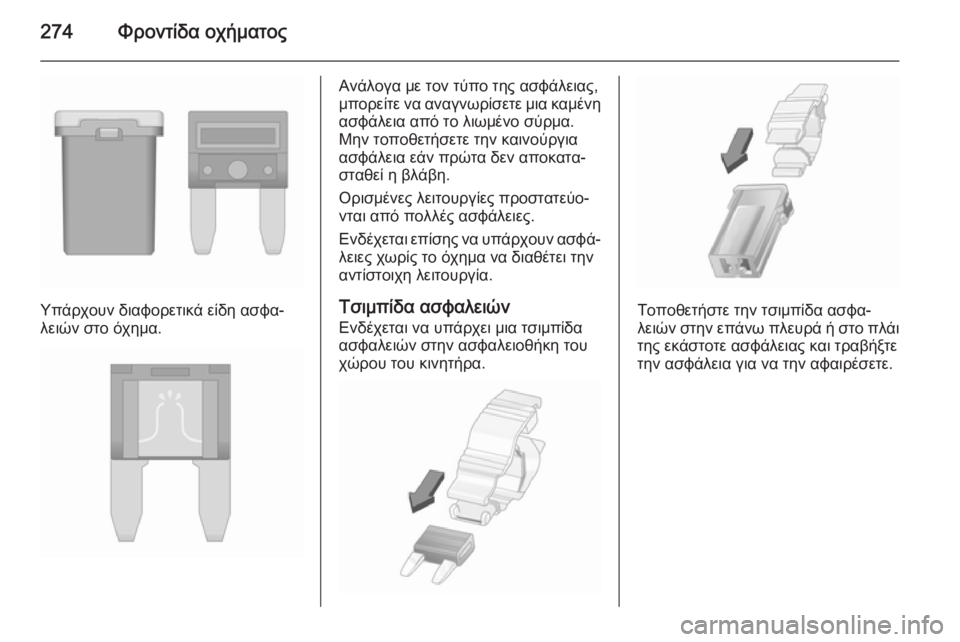

274Φροντίδα οχήματος
Υπάρχουν διαφορετικά είδη ασφα‐
λειών στο όχημα.
Ανάλογα με τον τύπο της ασφάλειας,
μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το λιωμένο σύρμα.
Μην τοποθετήσετε την καινούργια
ασφάλεια εάν πρώτα δεν αποκατα‐
σταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.

Φροντίδα οχήματος275Ασφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του χώ‐
ρου του κινητήρα.
Απασφαλίστε το κάλυμμα, ανασηκώ‐
στε το και αφαιρέστε το.
Αρ.Κύκλωμα1Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων2Μονάδα ελέγχου κινητήρα3–4–5Ανάφλεξη/Μονάδα ελέγχου
κιβωτίου ταχυτήτων/Μονάδα
ελέγχου κινητήρα6Υαλοκαθαριστήρες παρμπρίζ7–8Ψεκασμός καυσίμου/Σύστημα
ανάφλεξης9Ψεκασμός καυσίμου/Σύστημα
ανάφλεξης10Μονάδα ελέγχου κινητήρα11Αισθητήρας λάμδα12Μίζα13Αισθητήρας θέρμανσης πετα‐
λούδας γκαζιού14Φωτισμός

276Φροντίδα οχήματος
Αρ.Κύκλωμα15Υαλοκαθαριστήρας πίσω
παρμπρίζ16Αντλία υποπίεσης/Μετρητής
μάζας εισερχόμενου αέρα/
Αισθητήρας νερού στο καύσιμο/
Μετασχηματιστής DC17–18Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης19Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης20Αντλία καυσίμου21Πίσω ηλεκτρικά παράθυρα22ABS23Σύστημα οδήγησης μεταβλητής
δύναμης χειρισμού του τιμονιού24Μπροστινά ηλεκτρικά παρά‐
θυρα25Πρίζες26ABS27Ηλεκτρικό χειρόφρενο28Θερμαινόμενο πίσω παρμπρίζΑρ.Κύκλωμα29Αριστερό ηλεκτρικό κάθισμα30Δεξιό ηλεκτρικό κάθισμα31Σύστημα κλιματισμού32Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)33Θερμαινόμενα μπροστινά καθί‐
σματα34Ηλιοροφή35Σύστημα Infotainment36–37Δεξιά μεγάλη σκάλα38Αριστερή μεγάλη σκάλα39–40–41Αντλία κενού42Ανεμιστήρας ψυγείου43Μπαταρία οχήματος/Μετασχη‐
ματιστής DC (μόνο σε οχήματα
με σύστημα stop-start)44Σύστημα πλύσης προβολέωνΑρ.Κύκλωμα45Ανεμιστήρας ψυγείου46Ακροδέκτης 87/Κύριο ρελέ47Αισθητήρας λάμδα48Φώτα ομίχλης49Δεξιά μεσαία σκάλα50Αριστερή μεσαία σκάλα51Κόρνα52Την ανάφλεξη53Ανάφλεξη/Αεριζόμενα μπρο‐
στινά καθίσματα54Την ανάφλεξη55Ηλεκτρικά παράθυρα/Αναδί‐
πλωση καθρεπτών56Σύστημα πλύσης παρμπρίζ57–58–59Θέρμανση καυσίμου ντίζελ/
Σύστημα ελέγχου εκπομπών60Θέρμανση καθρεπτών61Θέρμανση καθρεπτών

Φροντίδα οχήματος277
Αρ.Κύκλωμα62–63Αισθητήρας πίσω παρμπρίζ64Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης65Βοηθητική αντλία (μόνο σε
οχήματα με σύστημα stop-start)66Σύστημα πλύσης πίσω
παρμπρίζ67Μονάδα ελέγχου συστήματος
καυσίμου68–69Αισθητήρας μπαταρίας του
οχήματος70Αισθητήρας βροχής71Αισθητήρας μπαταρίας του
οχήματος
Όταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το, μέ‐
χρι να κουμπώσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, μπορεί να προ‐
κληθούν βλάβες.
Ασφαλειοθήκη ταμπλό
Στα αριστεροτίμονα οχήματα, η ασφα‐
λειοθήκη βρίσκεται πίσω από τον
αποθηκευτικό χώρο στο ταμπλό.
Ανοίξτε τον αποθηκευτικό χώρο, πιέ‐
στε τις ασφάλειες, αναδιπλώστε τη
θήκη και αφαιρέστε την.
Στα οχήματα που έχουν το τιμόνι δε‐
ξιά, η ασφαλειοθήκη βρίσκεται πίσω
από ένα κάλυμμα, στο ντουλαπάκι
του συνοδηγού. Ανοίξτε το ντουλα‐
πάκι του συνοδηγού και αφαιρέστε το κάλυμμα.

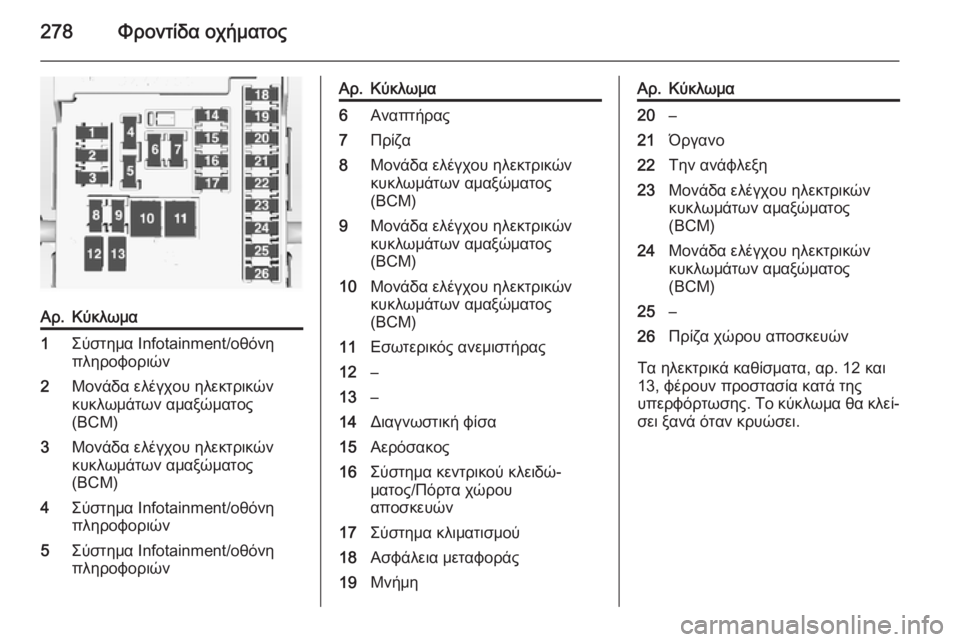

278Φροντίδα οχήματος
Αρ.Κύκλωμα1Σύστημα Infotainment/οθόνη
πληροφοριών2Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος
(BCM)3Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)4Σύστημα Infotainment/οθόνη
πληροφοριών5Σύστημα Infotainment/οθόνη
πληροφοριώνΑρ.Κύκλωμα6Αναπτήρας7Πρίζα8Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)9Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος
(BCM)10Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)11Εσωτερικός ανεμιστήρας12–13–14Διαγνωστική φίσα15Αερόσακος16Σύστημα κεντρικού κλειδώ‐
ματος/Πόρτα χώρου
αποσκευών17Σύστημα κλιματισμού18Ασφάλεια μεταφοράς19ΜνήμηΑρ.Κύκλωμα20–21Όργανο22Την ανάφλεξη23Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος
(BCM)24Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)25–26Πρίζα χώρου αποσκευών
Τα ηλεκτρικά καθίσματα, αρ. 12 και
13, φέρουν προστασία κατά της
υπερφόρτωσης. Το κύκλωμα θα κλεί‐ σει ξανά όταν κρυώσει.
