2014 TOYOTA RAV4 Manuale duso (in Italian)

6577-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A25L_(EL)
Abbassare il veicolo.
Serrare a fondo ciascun dado ruota
due o tre volte nell’ordine illustrato
nella figura.
Coppia di serraggio:
103 Nm (10,5 kgm)
Rimontare il copricerchio*.
XVeicoli con copricerchio completo
Far combaciare la rientranza sul
copricerchio allo stelo valvola come
mostrato in figura.
XVeicoli con borchia centrale
*: sul ruotino di scorta non è possibile montare alcun copricerchio.
3
4
5

6587-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A25L_(EL)
Riporre lo pneumatico forato, il cric e tutti gli attrezzi.
■Ruotino di scorta (se in dotazione)
●Il ruotino di scorta si contraddistingue per l’etichetta “TEMPORARY USE ONLY” sulla
spalla dello pneumatico.
Utilizzare il ruotino di scorta solo temporaneamente in una situazione di emergenza.
● Ricordare di controllare la pressione di gonfiaggio pneumatico del ruotino di scorta.
(→ P. 725)
■ Quando si usa il ruotino di scorta (se in dotazione)
Poiché il ruotino di scorta non è dotato di una valvola e un trasmettitore di allarme
pressione pneumatici, una bassa pressione di gonfiaggio del ruotino di scorta non
potrà essere rilevata dal sistema di allarme pressione pneumatici. Inoltre, se si sostitu-
isce il ruotino di scorta dopo l’accensione della spia di allarme pressione pneumatici, la
spia rimane accesa.
■ Quando è montato il ruotino di scorta (se in dotazione)
Quando viene montato il ruotino di scorta, il veicolo è più basso rispetto a quando si
usano pneumatici standard.
■ In presenza di uno pneumatico anteriore forato su strade ricoperte di neve o
ghiaccio (veicoli dotati di ruotino di scorta)
Montare il ruotino di scorta al posto di una delle ruote posteriori del veicolo. Eseguire la
procedura indicata di seguito e montare le catene da neve sulle ruote anteriori:
Sostituire una ruota posteriore con il ruotino di scorta.
Sostituire lo pneumatico anteriore forato con lo pneumatico rimosso dalla parte
posteriore del veicolo.
Montare le catene da neve sulle ruote anteriori.
6
1
2
3

6597-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A25L_(EL)■

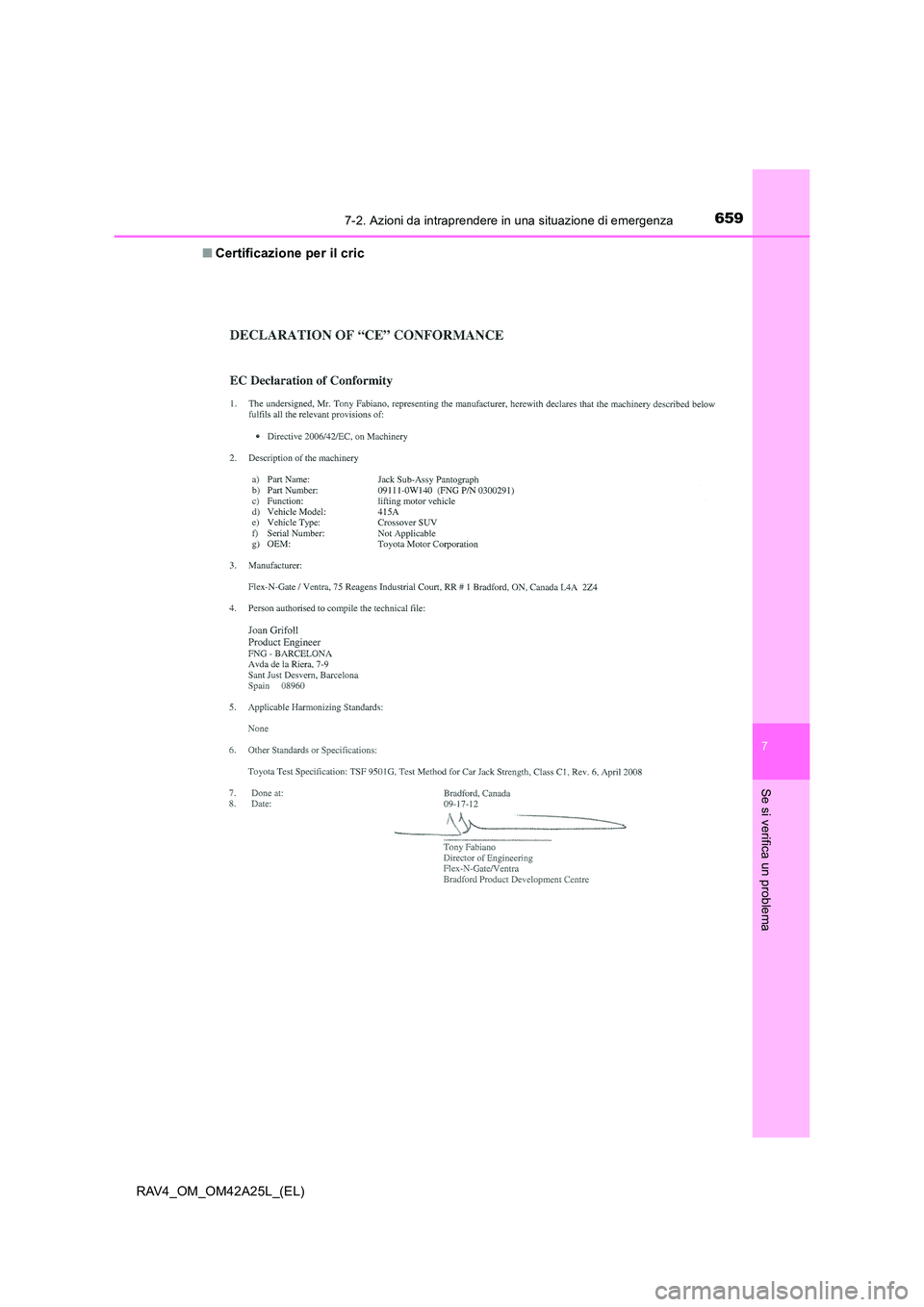

Certificazione per il cric

6607-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A25L_(EL)
ATTENZIONE
■Quando si usa il ruotino di scorta (se in dotazione)
●Ricordare che il ruotino di scorta è progettato appositamente per l’uso sul proprio
veicolo. Non utilizzare il ruotino di scorta su altri veicoli.
● Non utilizzare contemporaneamente più ruotini di scorta sul veicolo.
● Sostituire il ruotino di scorta con uno pneumatico standard non appena possibile.
● Evitare accelerazioni, sterzate e frenate improvvise o cambi di marcia che possano
provocare l’uso improvviso del freno motore.
■ Quando è montato il ruotino di scorta (se in dotazione)
La velocità del veicolo potrebbe non essere correttamente rilevata e i sistemi
seguenti potrebbero non funzionare correttamente:
Inoltre, non solo il sistema seguente potrebbe non essere utilizzato completamente,
ma potrebbe anche influenzare negativamente i componenti del gruppo motore-tra-
smissione:
• Sistema AWD di controllo dinamico coppia (modelli AWD)
• Sistema antibloccaggio freni (ABS) e
frenata assistita
• Controllo della stabilità del veicolo (VSC)
• Sistema di controllo trazione (TRC)
• Controllo velocità di crociera (se in dotazione)
• Servosterzo elettrico (EPS)
• Sistema di allarme allontanamento corsia (LDA) (se in dotazione)
• Sistema di assistenza guida in discesa (se in dotazione) • Sistema di retrovisione su monitor
(se in dotazione)
• Monitor di assistenza al parcheggio Toyota (se in dotazione)
• Sensore di assistenza al parcheggio Toyota (se in dotazione)
• Sistema di navigazione (se in dota-
zione)

6617-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A25L_(EL)
ATTENZIONE
■Limite di velocità quando si usa il ruotino di scorta (se in dotazione)
Non guidare a velocità superiori agli 80 km/h quando un ruotino di scorta è montato
sul veicolo.
Il ruotino di scorta non è progettato per la guida ad alta velocità. L’inosservanza di
questa precauzione può provocare un incidente e causare lesioni gravi, anche letali.
■ Dopo aver usato gli attrezzi e il cric (se in dotazione)
Prima di mettersi alla guida, assicurarsi che il cric e tutti gli attrezzi usati siano fissati
negli appositi vani; questa precauzione riduce la possibilità di danni alle persone nel
caso in cui il veicolo venga coinvolto in un incidente o in caso di brusca frenata.
NOTA
■Prestare attenzione quando si superano dossi con il ruotino di scorta montato
al posto di uno pneumatico. (Se in dotazione)
Quando viene montato il ruotino di scorta, il veicolo è più basso rispetto a quando si
usano pneumatici standard. Fare attenzione alla guida su strade non in piano.
■ Guida con le catene da neve e il ruotino di scorta (se in dotazione)
Non montare le catene sul ruotino di scorta.
Le catene da neve potrebbero danneggiare la carrozzeria e compromettere seria-
mente le prestazioni di guida.
■ Quando si sostituiscono gli pneumatici ( veicoli dotati di sistema di allarme
pressione pneumatici)
In caso di rimozione o montaggio di pneumatici, ruote o valvola e trasmettitore di
allarme pressione pneumatici, contattare un concessionario o un’officina autorizzata
Toyota, o un altro professionista debitamente qualificato ed attrezzato, perché la val-
vola e il trasmettitore di allarme pressione pneumatico potrebbero danneggiarsi se
non maneggiati correttamente.

6627-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A25L_(EL)
Se si fora uno pneumatico (veicoli senza di
ruota di scorta)
●Fermare il veicolo in un luogo sicuro, su una superficie compatta e piana.
● Inserire il freno di stazionamento.
● Posizionare la leva del cambio su P (veicoli dotati di cambio automatico o
Multidrive) o N (veicoli dotati di cambio manuale).
● Spegnere il motore.
● Accendere le luci di emergenza. ( →P. 608)
Il veicolo non è dotato di ruota di scorta, ma di un kit di riparazione di
emergenza per foratura. Le forature provocate da un chiodo o una vite
conficcata nel battistrada possono essere riparate provvisoriamente
con il kit di riparazione di emergenza per foratura.
ATTENZIONE
■ Se si fora uno pneumatico
Interrompere la guida se uno pneumatico è forato.
Percorrere una distanza anche breve con uno pneumatico forato può danneggiare
irreparabilmente lo pneumatico e la ruota, potenzialmente causando un incidente.
La guida con uno pneumatico forato può causare crepe sulla spalla dello pneuma-
tico. In tali condizioni, lo pneumatico potrebbe esplodere se si prova a ripararlo con il
kit di riparazione.
Prima di riparare il veicolo

6637-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
RAV4_OM_OM42A25L_(EL)
*1: Estrazione del cric e della borsa degli attrezzi (→P. 650)
*2: Uso del cric ( →P. 652)
Ubicazione del kit di riparazione di emergenza per foratura, del cric e
degli attrezzi
Borsa degli attrezzi (se in dota-
zione)
Cric (se in dotazione)
*1, 2
Kit di riparazione di emergenza
per foratura1
2
3

6647-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42A25L_(EL)
Componenti del kit di riparazione di emergenza per foratura
Bomboletta
Tubo flessibile
Manometro
Interruttore compressoreCompressore
Adesivi
Spina di alimentazione
Tappo di sfiato dell’aria1
2
3
4
5
6
7
8
