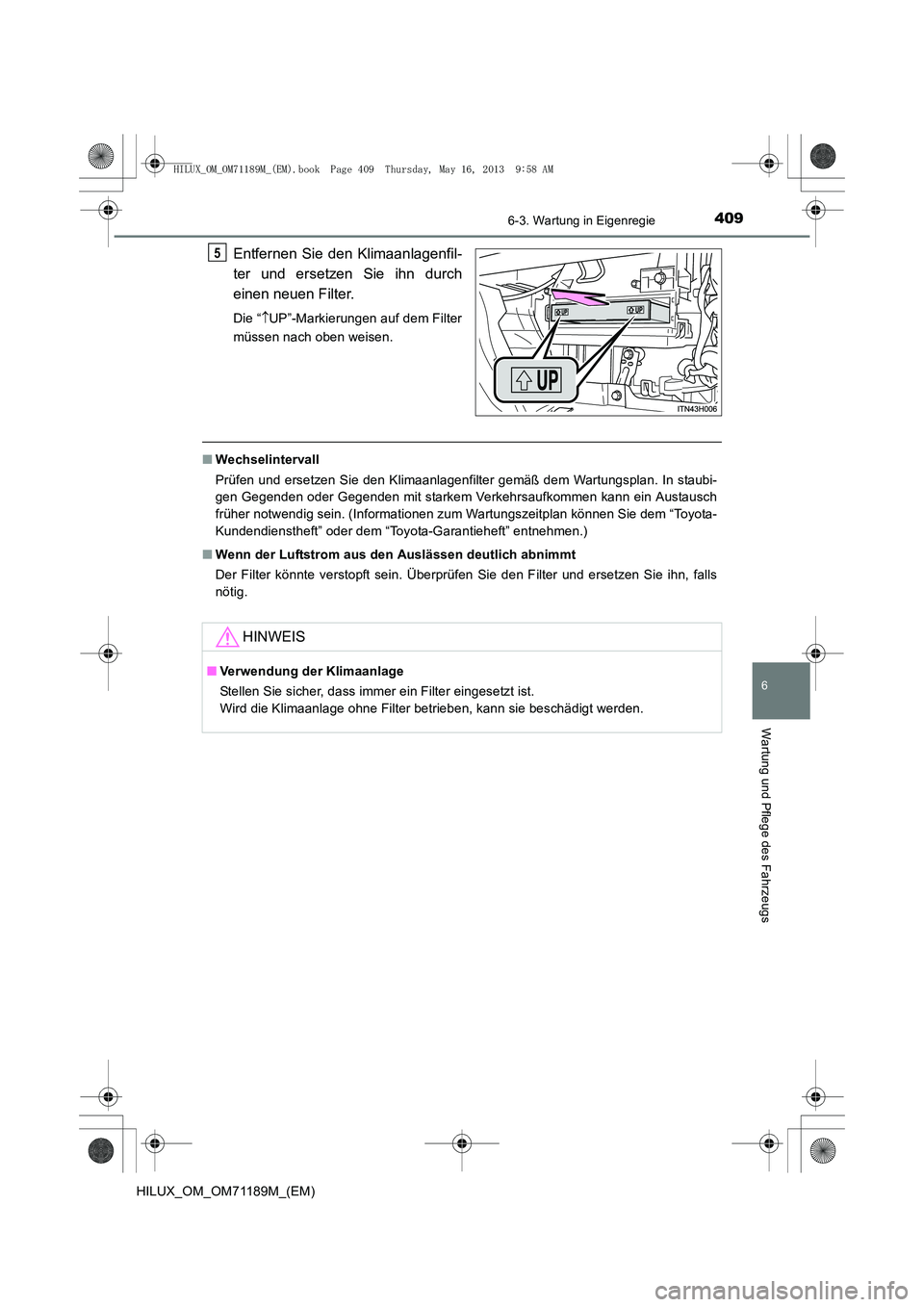

4096-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
Entfernen Sie den Klimaanlagenfil-
ter und ersetzen Sie ihn durch
einen neuen Filter.
Die “↑UP”-Markierungen auf dem Filter
müssen nach oben weisen.
■ Wechselintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubi-
gen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch
früher notwendig sein. (Informationen zum Wartungszeitplan können Sie dem “Toyota-
Kundendienstheft” oder dem “Toyota-Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
5
HINWEIS
■Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann sie beschädigt werden.
HILUX_OM_OM71189M_(EM).book Page 409 Thursday, May 16, 2013 9:58 AM

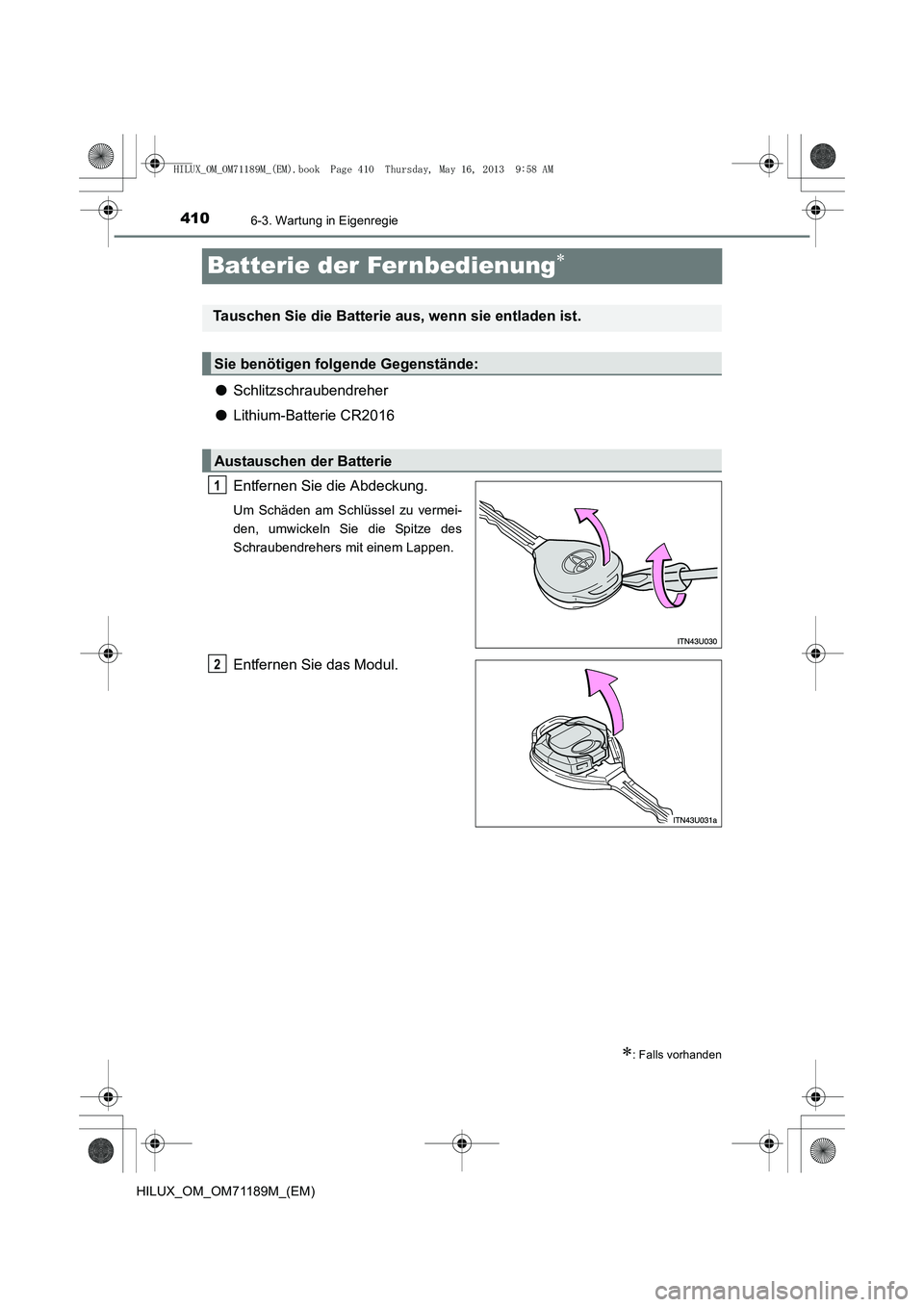

4106-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)
Batterie der Fer nbedienung∗
●Schlitzschraubendreher
● Lithium-Batterie CR2016
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Entfernen Sie das Modul.
∗: Falls vorhanden
Tauschen Sie die Batterie aus, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austauschen der Batterie
1
2
HILUX_OM_OM71189M_(EM).book Page 410 Thursday, May 16, 2013 9:58 AM

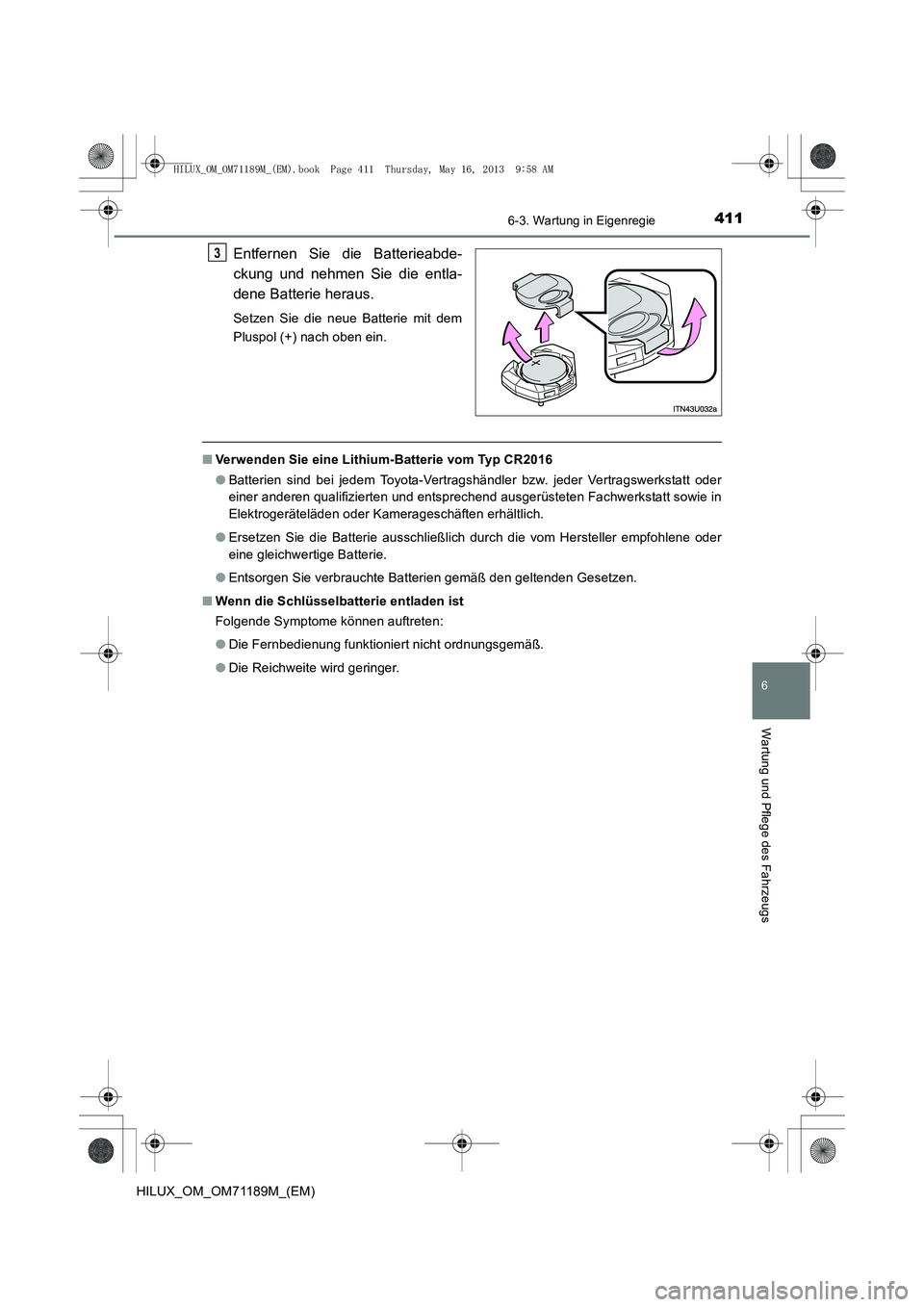

4116-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
Entfernen Sie die Batterieabde-
ckung und nehmen Sie die entla-
dene Batterie heraus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
■Verwenden Sie eine Lithium-Batterie vom Typ CR2016
●Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in
Elektrogeräteläden oder Kamerageschäften erhältlich.
● Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
● Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■ Wenn die Schlüsselbatterie entladen ist
Folgende Symptome können auftreten:
●Die Fernbedienung funktioniert nicht ordnungsgemäß.
● Die Reichweite wird geringer.
3
HILUX_OM_OM71189M_(EM).book Page 411 Thursday, May 16, 2013 9:58 AM

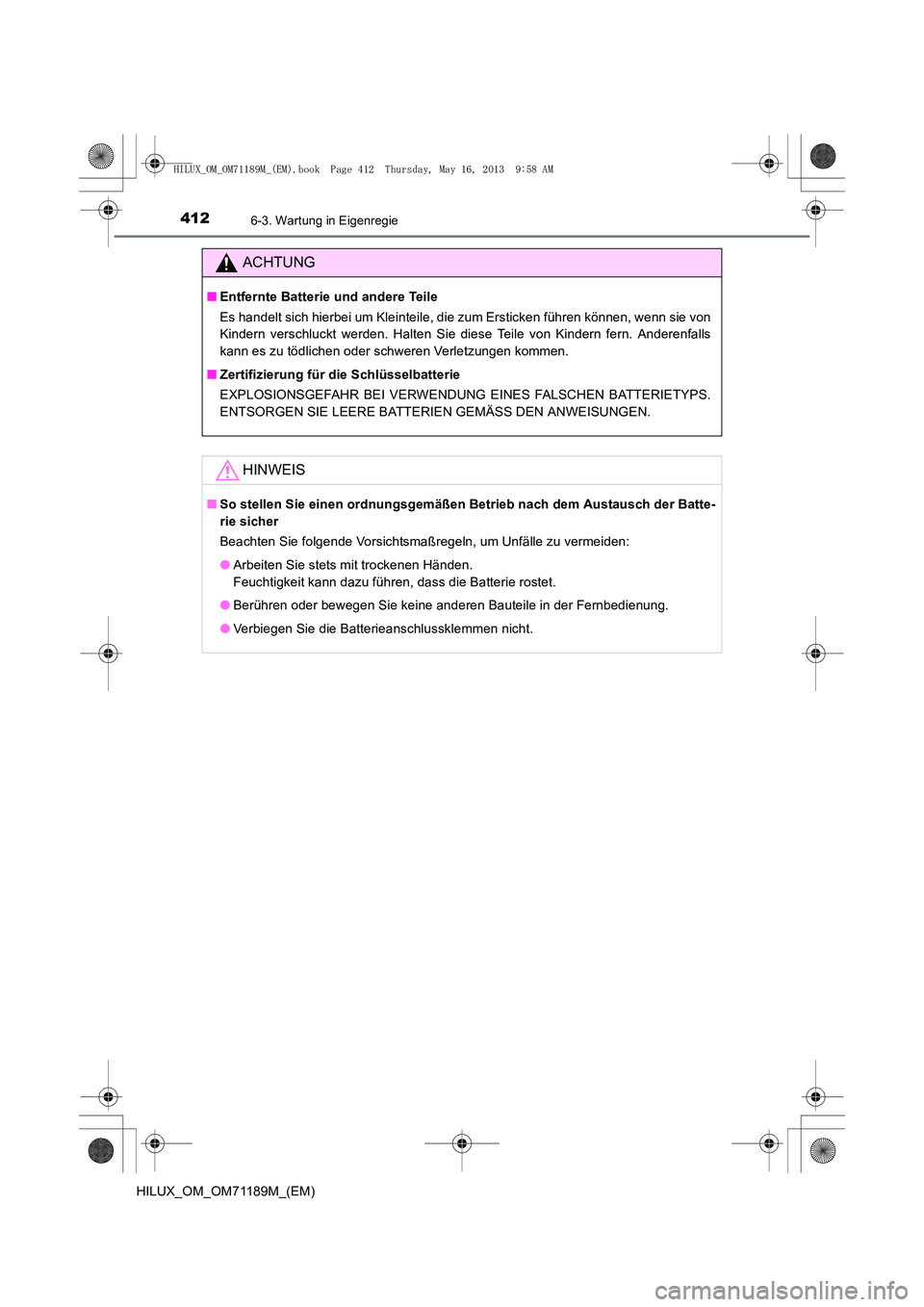

4126-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)
ACHTUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderenfalls
kann es zu tödlichen oder schweren Verletzungen kommen.
■ Zertifizierung für die Schlüsselbatterie
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batterieanschlussklemmen nicht.
HILUX_OM_OM71189M_(EM).book Page 412 Thursday, May 16, 2013 9:58 AM

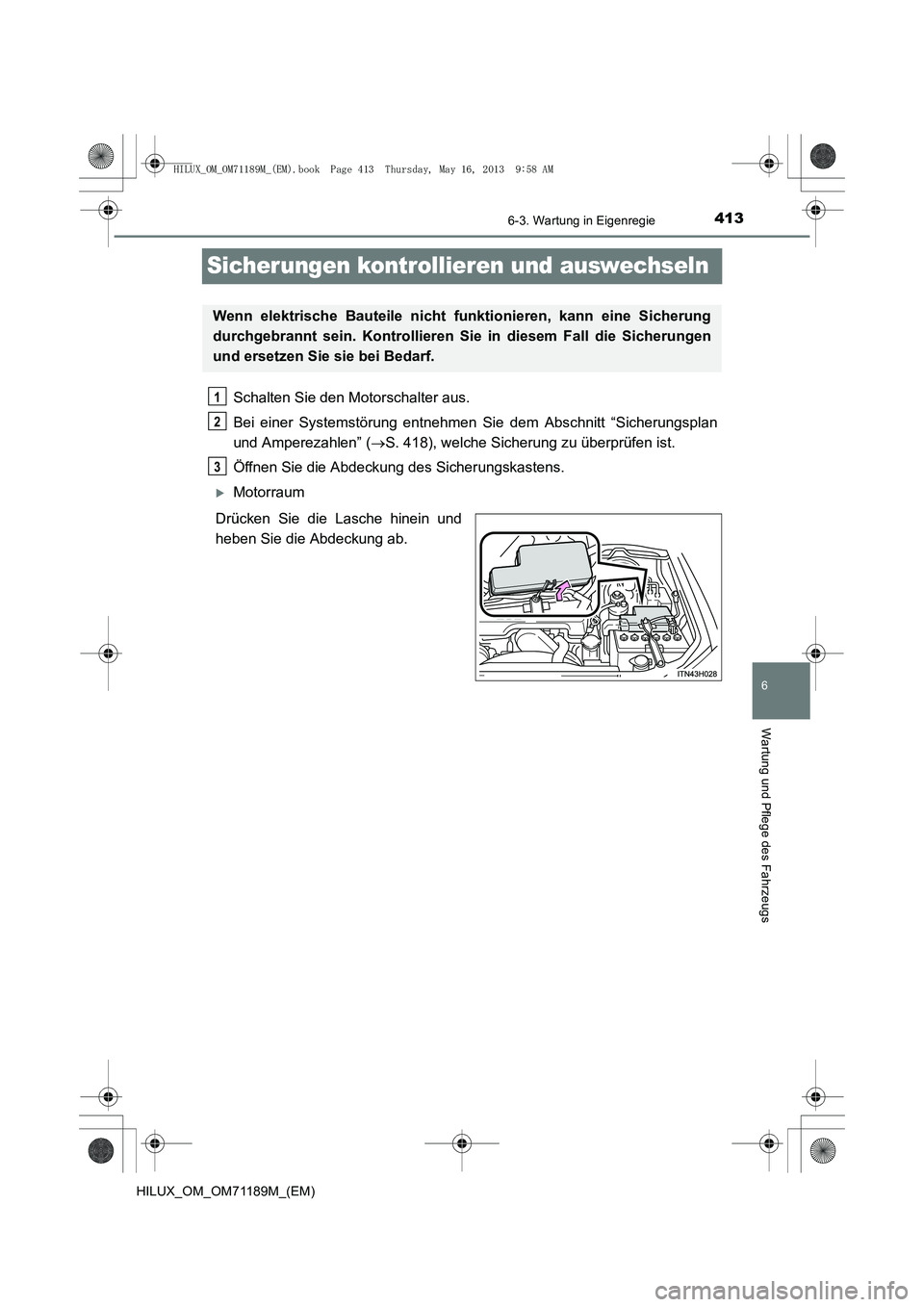

413
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
Sicherungen kontrollieren und auswechseln
Schalten Sie den Motorschalter aus.
Bei einer Systemstörung entnehmen Sie dem Abschnitt “Sicherungsplan
und Amperezahlen” (→S. 418), welche Sicher ung zu überprüfen ist.
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2
3
HILUX_OM_OM71189M_(EM).book Page 413 Thursday, May 16, 2013 9:58 AM

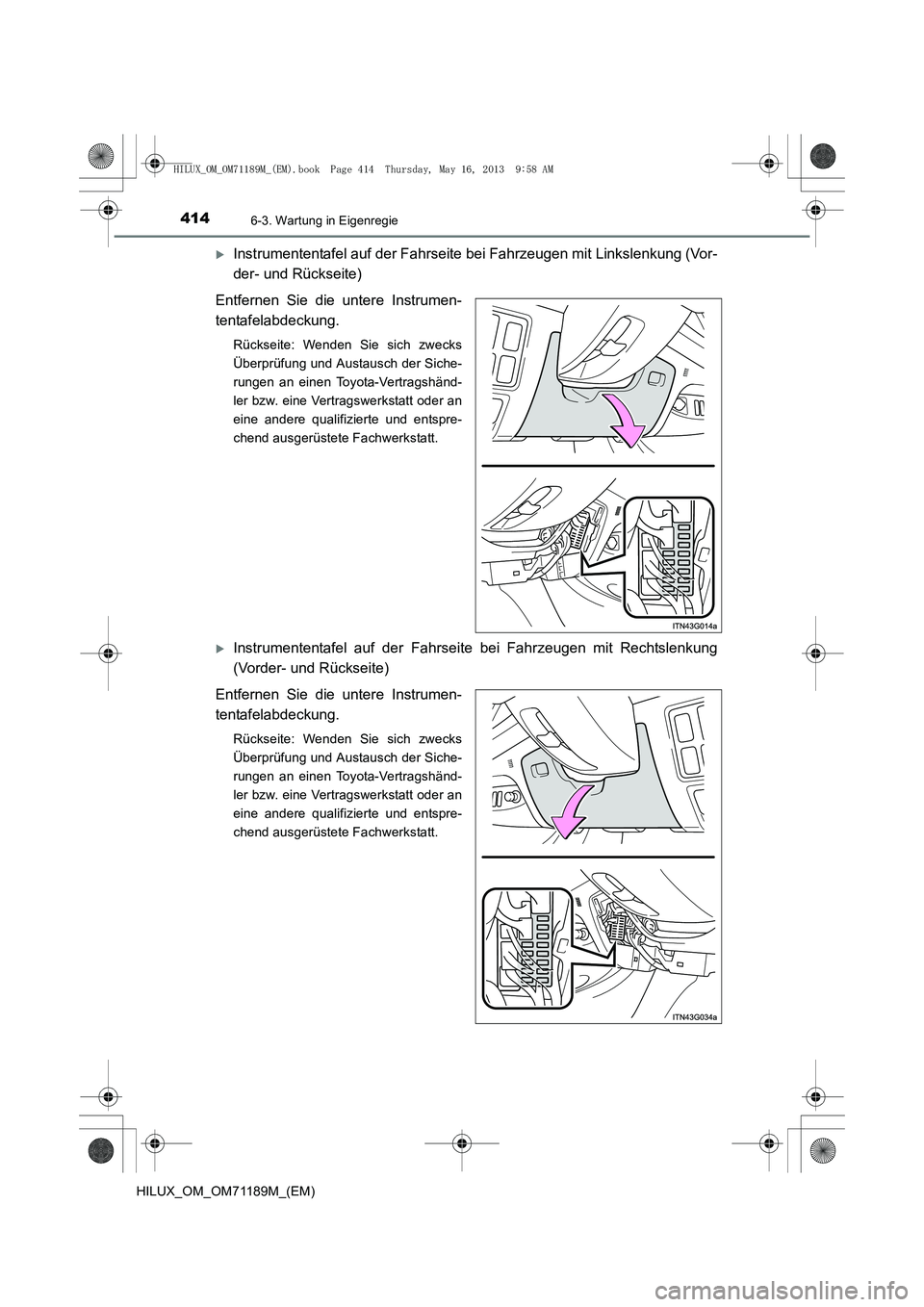

4146-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)
XInstrumententafel auf der Fahrseite bei Fahrzeugen mit Linkslenkung (Vor-
der- und Rückseite)
Entfernen Sie die untere Instrumen-
tentafelabdeckung.
Rückseite: Wenden Sie sich zwecks
Überprüfung und Austausch der Siche-
rungen an einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt oder an
eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
XInstrumententafel auf der Fahrseite bei Fahrzeugen mit Rechtslenkung
(Vorder- und Rückseite)
Entfernen Sie die untere Instrumen-
tentafelabdeckung.
Rückseite: Wenden Sie sich zwecks
Überprüfung und Austausch der Siche-
rungen an einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt oder an
eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
HILUX_OM_OM71189M_(EM).book Page 414 Thursday, May 16, 2013 9:58 AM

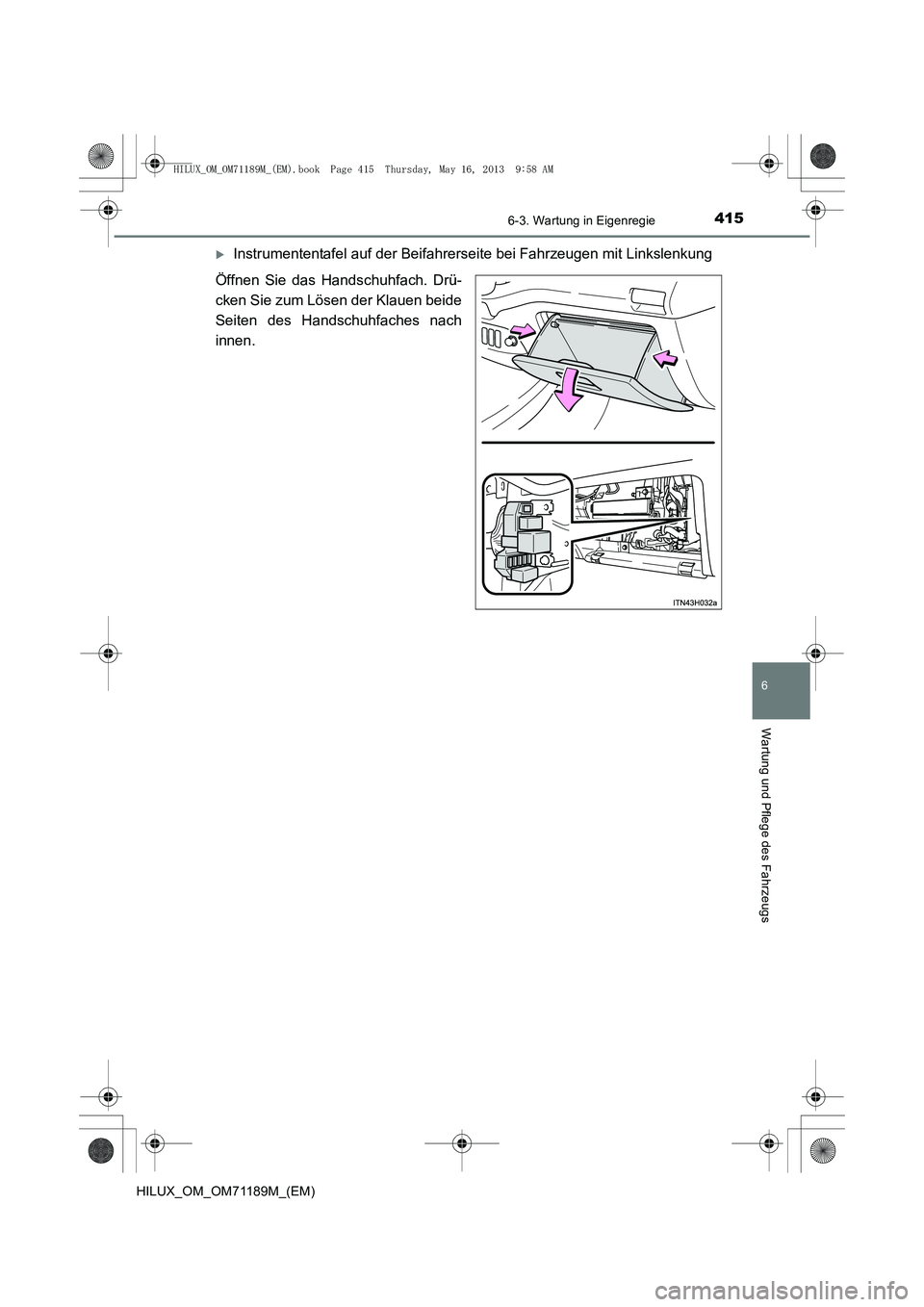

4156-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
XInstrumententafel auf der Beifahrerseite bei Fahrzeugen mit Linkslenkung
Öffnen Sie das Handschuhfach. Drü-
cken Sie zum Lösen der Klauen beide
Seiten des Handschuhfaches nach
innen.
HILUX_OM_OM71189M_(EM).book Page 415 Thursday, May 16, 2013 9:58 AM

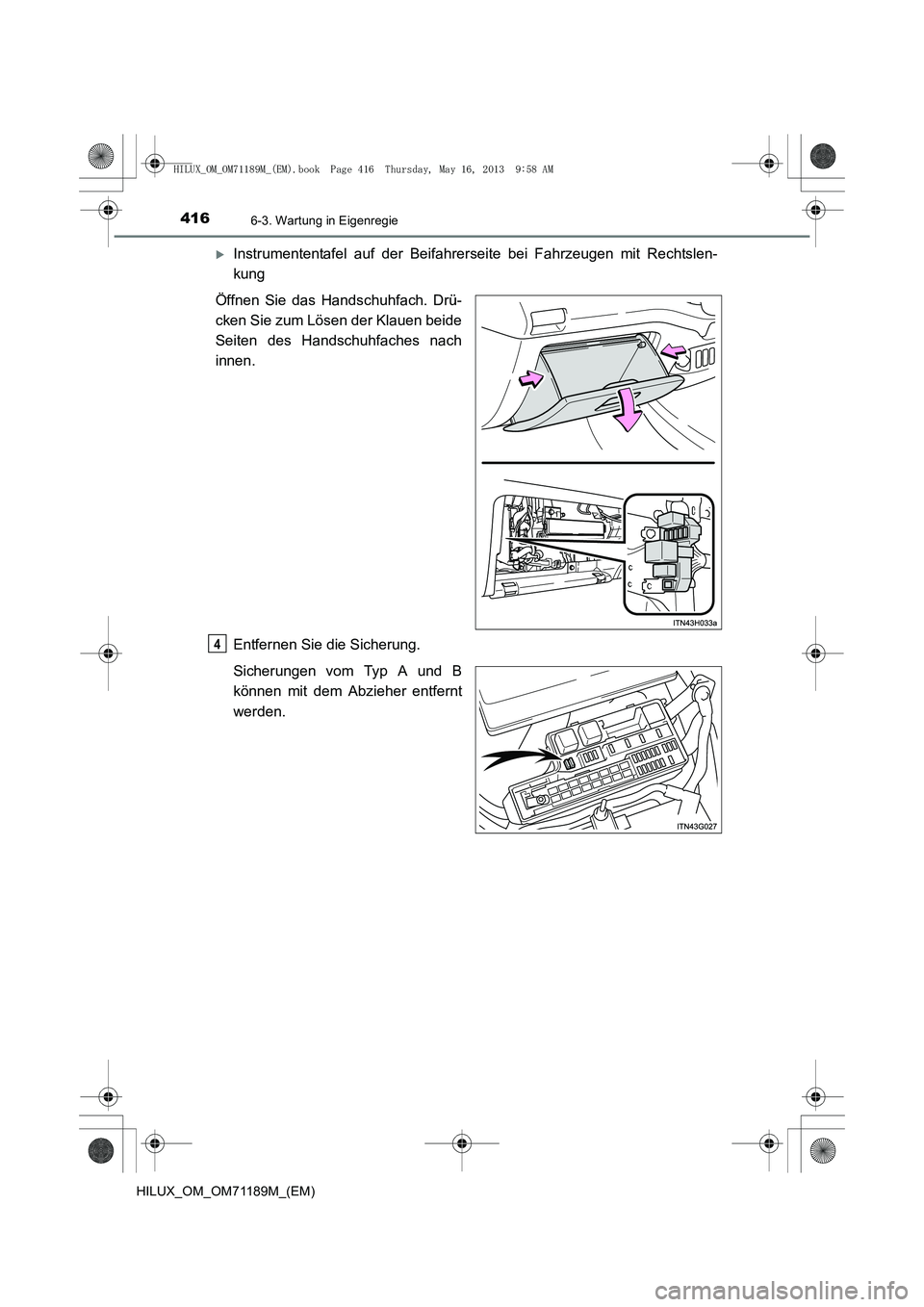

4166-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)
XInstrumententafel auf der Beifahrerseite bei Fahrzeugen mit Rechtslen-
kung
Öffnen Sie das Handschuhfach. Drü-
cken Sie zum Lösen der Klauen beide
Seiten des Handschuhfaches nach
innen.
Entfernen Sie die Sicherung.
Sicherungen vom Typ A und B
können mit dem Abzieher entfernt
werden.
4
