2014 TOYOTA HILUX Betriebsanleitungen (in German)

497
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71189M_(EM)
In Thailand hergestellte Modelle*:
Diese Nummer befindet sich auch
auf dem Herstellerschild.
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt, finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. ( →S. 12)
■
Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).
XOttomotorXDieselmotor
HILUX_OM_OM71189M_(EM).book Page 497 Thursday, May 16, 2013 9:58 AM

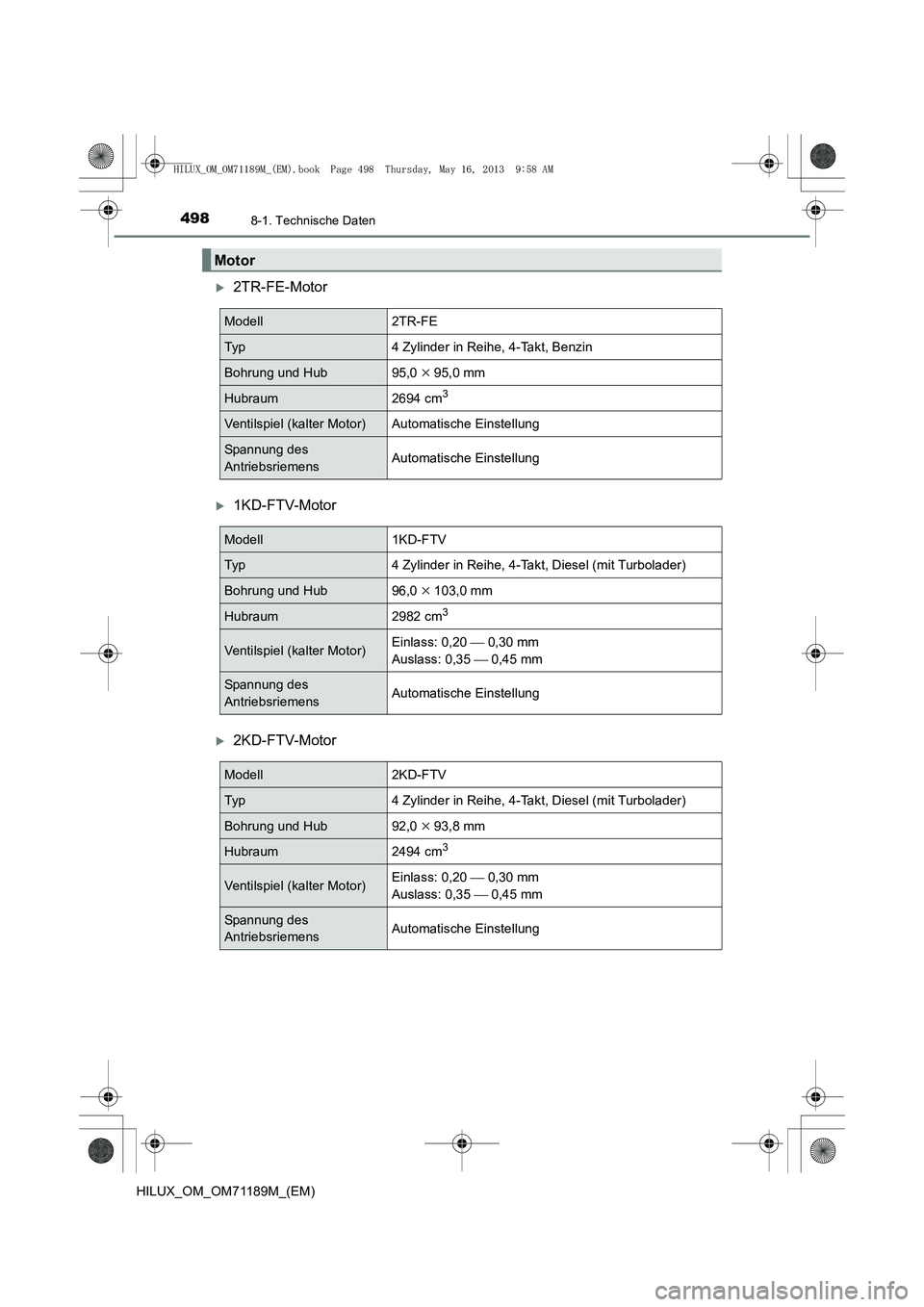

4988-1. Technische Daten
HILUX_OM_OM71189M_(EM)
X2TR-FE-Motor
X1KD-FTV-Motor
X2KD-FTV-Motor
Motor
Modell2TR-FE
Typ4 Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub95,0 × 95,0 mm
Hubraum2694 cm3
Ventilspiel (kalter Motor)Automatische Einstellung
Spannung des
AntriebsriemensAutomatische Einstellung
Modell1KD-FTV
Typ4 Zylinder in Reihe, 4-Takt, Diesel (mit Turbolader)
Bohrung und Hub96,0 × 103,0 mm
Hubraum2982 cm3
Ventilspiel (kalter Motor)Einlass: 0,20  0,30 mm
Auslass: 0,35  0,45 mm
Spannung des
AntriebsriemensAutomatische Einstellung
Modell2KD-FTV
Typ4 Zylinder in Reihe, 4-Takt, Diesel (mit Turbolader)
Bohrung und Hub92,0 × 93,8 mm
Hubraum2494 cm3
Ventilspiel (kalter Motor)Einlass: 0,20  0,30 mm
Auslass: 0,35  0,45 mm
Spannung des
AntriebsriemensAutomatische Einstellung
HILUX_OM_OM71189M_(EM).book Page 498 Thursday, May 16, 2013 9:58 AM

499
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71189M_(EM)
XOttomotor
XDieselmotor
Kraftstoff
Kraftstoffsorte Nur bleifreies Benzin
Research- Oktanzahl 91 oder höher
Kraftstofftankinhalt
(Richtwert)76 L
Kraftstoffsorte
XEU-Gebiet
Dieselkraftstoff gemäß der Europäischen Norm EN 590
XAußerhalb des EU-Gebiets (ausgenommen Russ-
land und Kasachstan)
Dieselkraftstoff mit einem Schwefelgehalt von höchs-
tens 50 ppm
XAußerhalb des EU-Gebiets (Russland)
Dieselkraftstoff gemäß GOST R52368-2005 (Schwefel-
gehalt höchstens 50 ppm).
XAußerhalb des EU-Gebiets (Kasachstan)
Dieselkraftstoff mit einem Schwefelgehalt von höchs-
tens 500 ppm
Cetanzahl 48 oder höher
Kraftstofftankinhalt
(Richtwert)
XAußer Kasachstan
80 L
XKasachstan
76 L
HILUX_OM_OM71189M_(EM).book Page 499 Thursday, May 16, 2013 9:58 AM

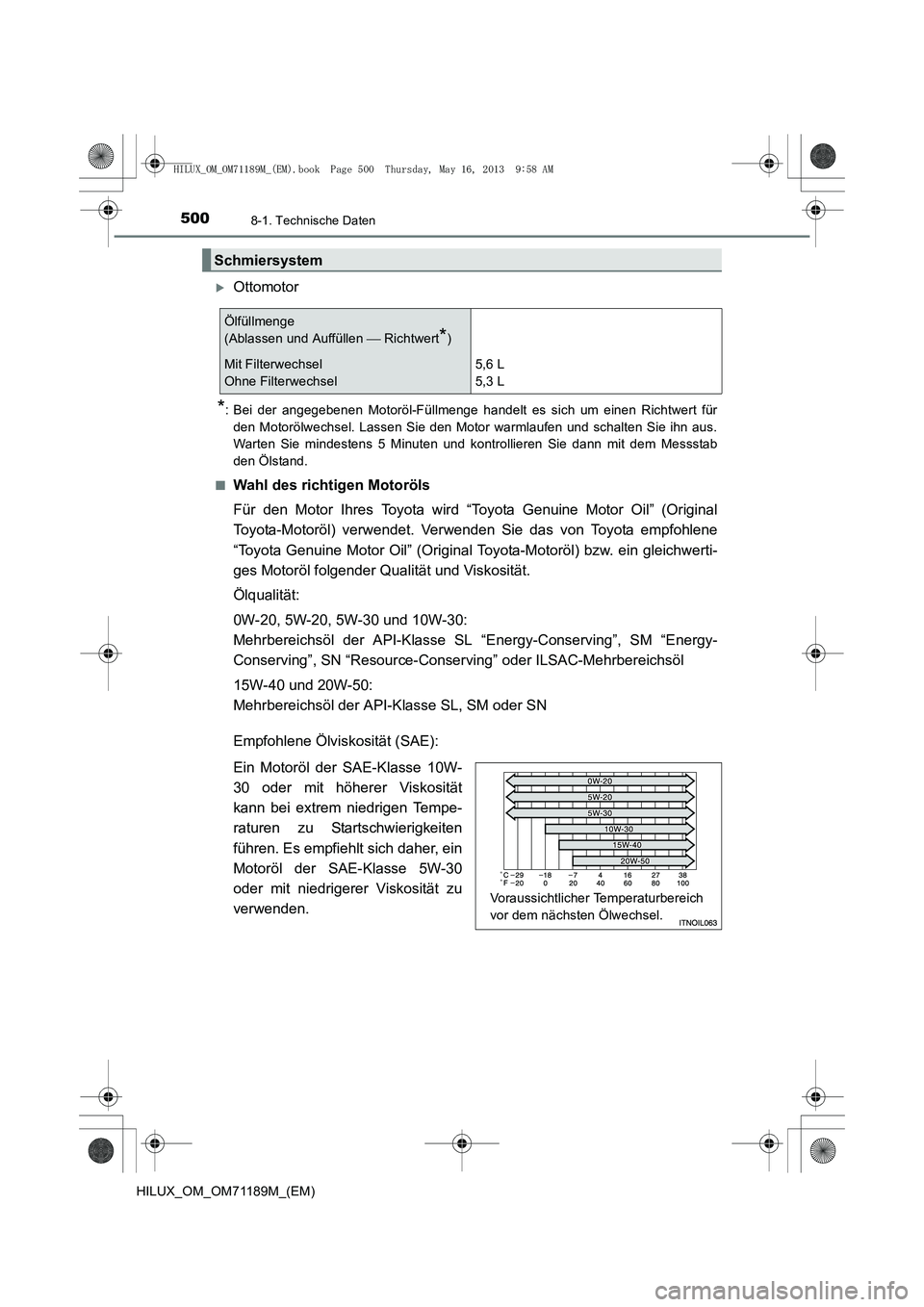

5008-1. Technische Daten
HILUX_OM_OM71189M_(EM)
XOttomotor
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert fürden Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Verwenden Sie das von Toyota empfohlene
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl) bzw. ein gleichwerti-
ges Motoröl folgender Qualität und Viskosität.
Ölqualität:
0W-20, 5W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conser ving” oder ILSAC-Mehrbereichsöl
15W-40 und 20W-50:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Empfohlene Ölviskosität (SAE):
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 5W-30
oder mit niedrigerer Viskosität zu
verwenden.
Schmiersystem
Ölfüllmenge
(Ablassen und Auffüllen  Richtwert
*)
Mit Filterwechsel
Ohne Filterwechsel5,6 L
5,3 L
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel.
HILUX_OM_OM71189M_(EM).book Page 500 Thursday, May 16, 2013 9:58 AM

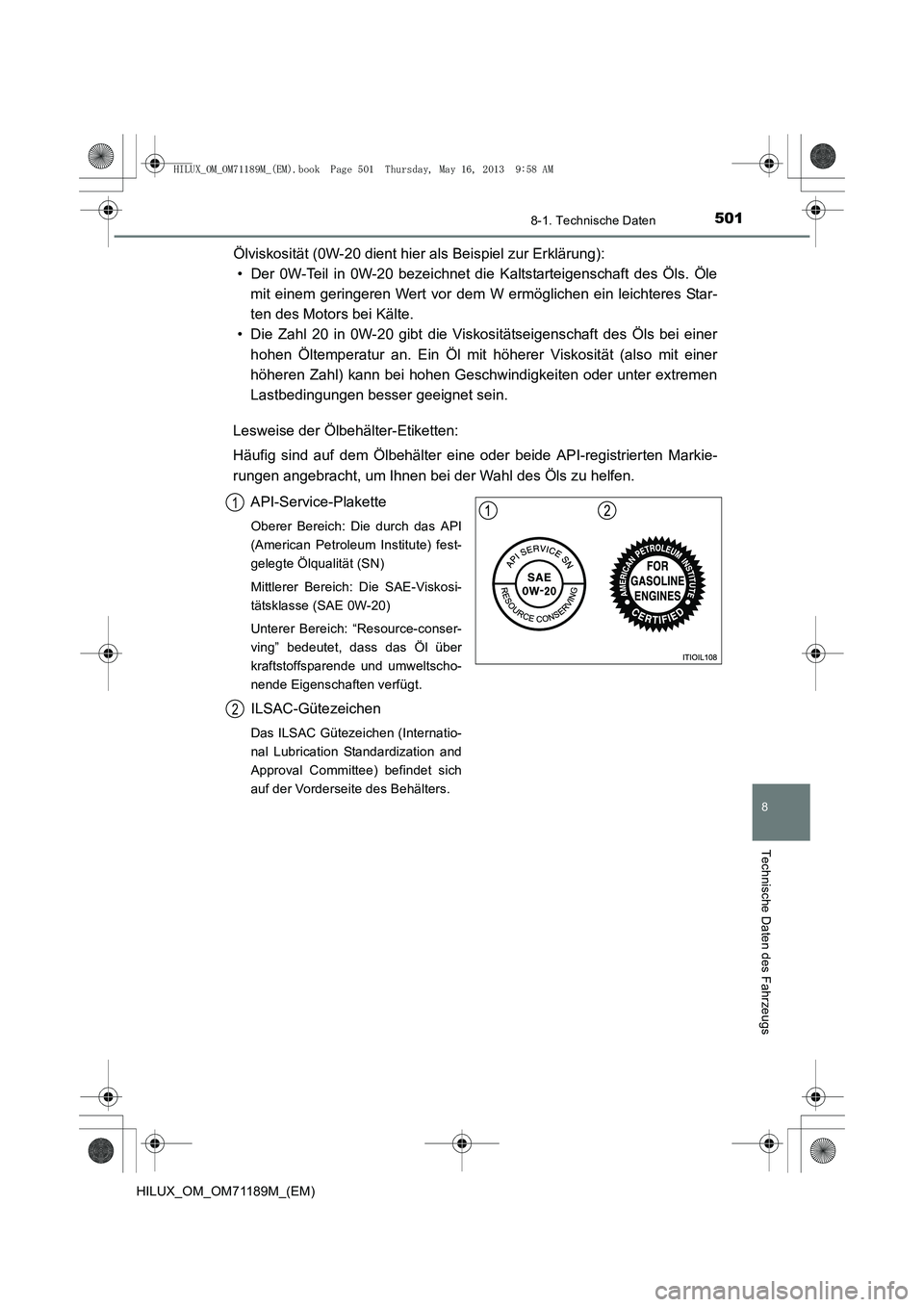

501
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71189M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Lesweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Markie-
rungen angebracht, um Ihnen bei der Wahl des Öls zu helfen. API-Service-Plakette
Oberer Bereich: Die durch das API
(American Petroleum Institute) fest-
gelegte Ölqualität (SN)
Mittlerer Bereich: Die SAE-Viskosi-
tätsklasse (SAE 0W-20)
Unterer Bereich: “Resource-conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das ILSAC Gütezeichen (Internatio-
nal Lubrication Standardization and
Approval Committee) befindet sich
auf der Vorderseite des Behälters.
1
2
HILUX_OM_OM71189M_(EM).book Page 501 Thursday, May 16, 2013 9:58 AM

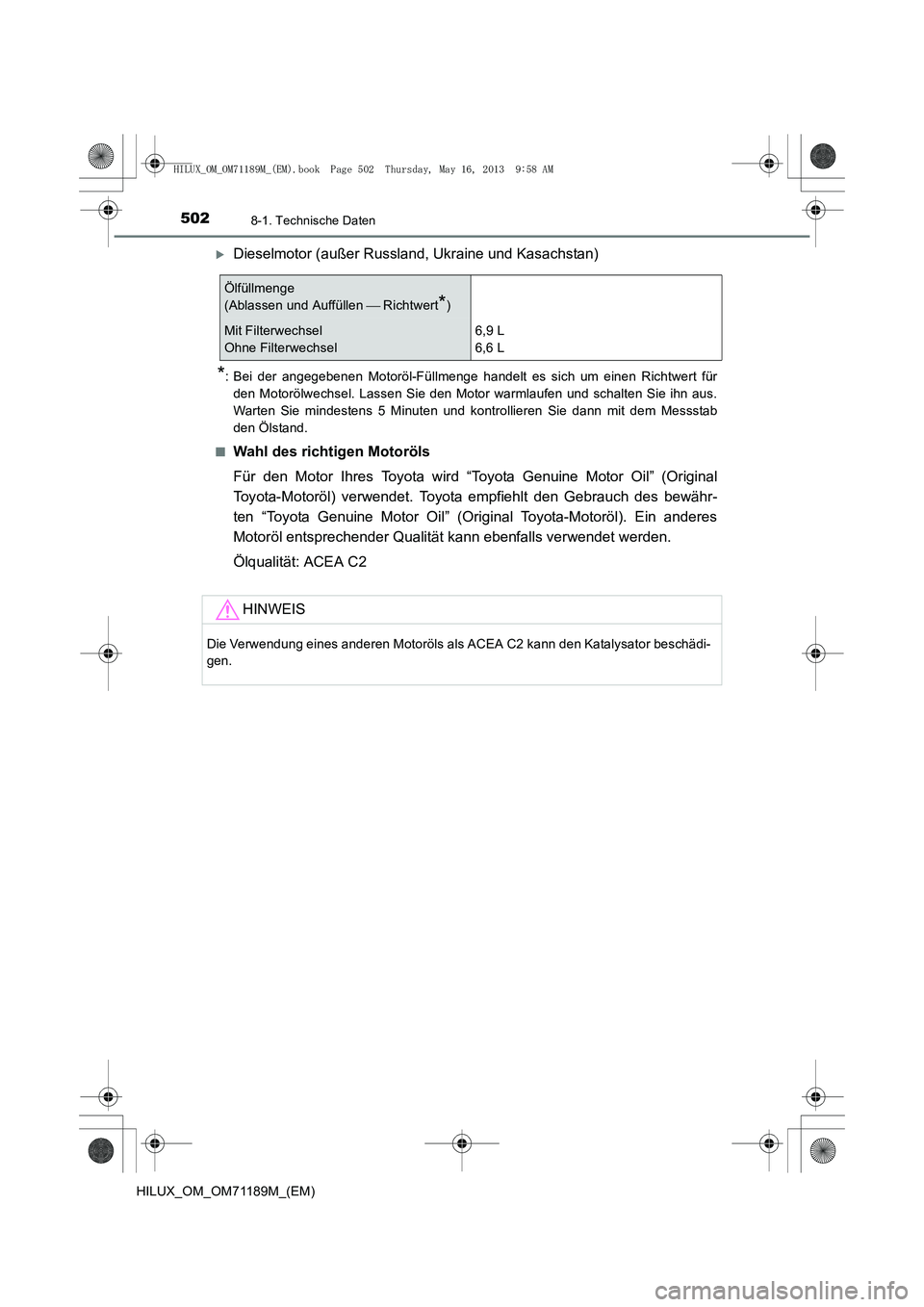

5028-1. Technische Daten
HILUX_OM_OM71189M_(EM)
XDieselmotor (außer Russland, Ukraine und Kasachstan)
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert fürden Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität: ACEA C2
Ölfüllmenge
(Ablassen und Auffüllen  Richtwert
*)
Mit Filterwechsel
Ohne Filterwechsel 6,9 L
6,6 L
HINWEIS
Die Verwendung eines anderen Motoröls als ACEA C2 kann den Katalysator beschädi-
gen.
HILUX_OM_OM71189M_(EM).book Page 502 Thursday, May 16, 2013
9:58 AM

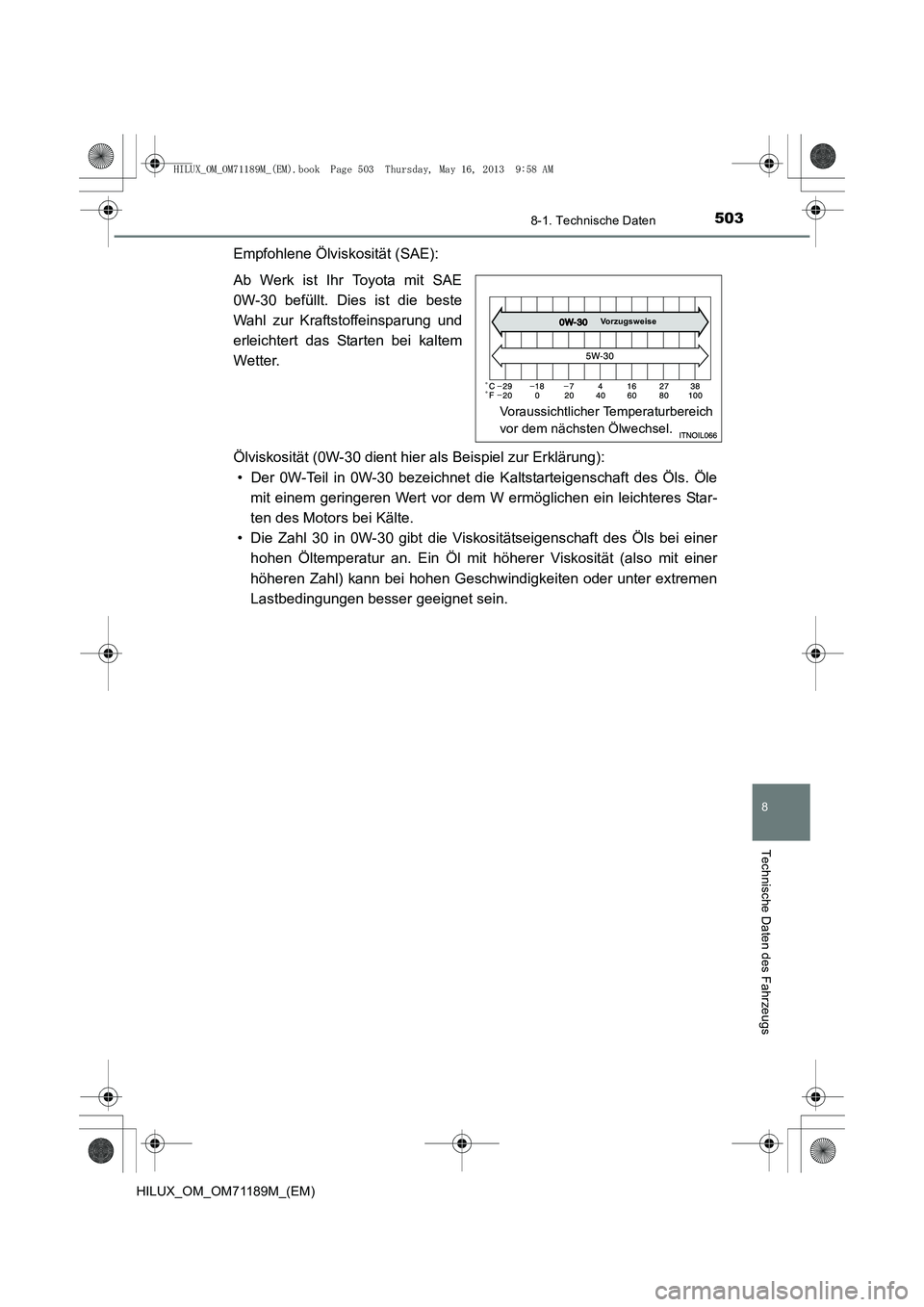

503
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71189M_(EM)
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-30 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Ölviskosität (0W-30 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-30 bezeichnet die Kaltstarteigenschaft des Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 30 in 0W-30 gibt die Viskositätseigenschaft des Öls bei einer hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel.
Vorzugsweise
HILUX_OM_OM71189M_(EM).book Page 503 Thursday, May 16, 2013 9:58 AM

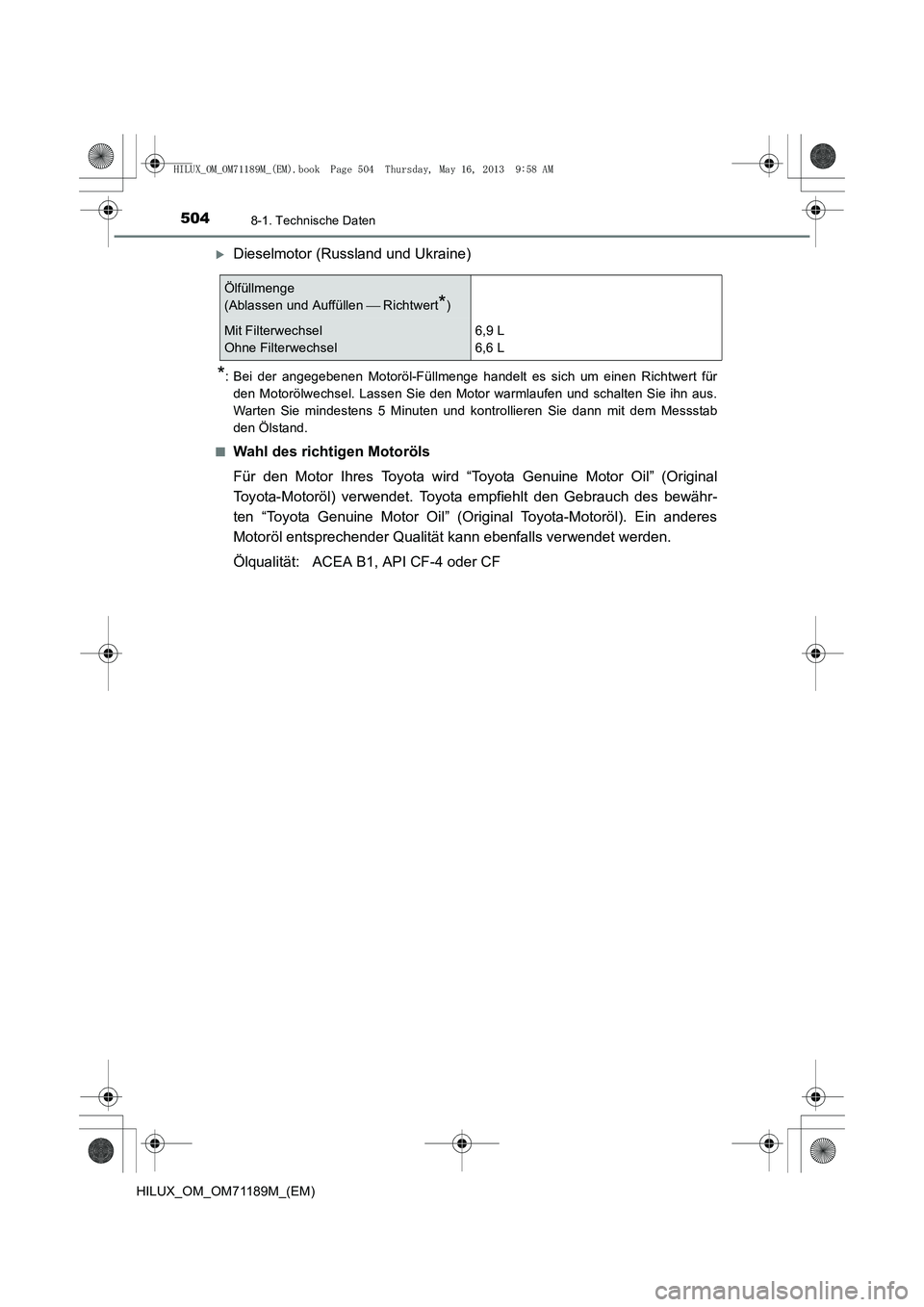

5048-1. Technische Daten
HILUX_OM_OM71189M_(EM)
XDieselmotor (Russland und Ukraine)
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert fürden Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität: ACEA B1, API CF-4 oder CF
Ölfüllmenge
(Ablassen und Auffüllen  Richtwert
*)
Mit Filterwechsel
Ohne Filterwechsel 6,9 L
6,6 L
HILUX_OM_OM71189M_(EM).book Page 504 Thursday, May 16, 2013
9:58 AM
