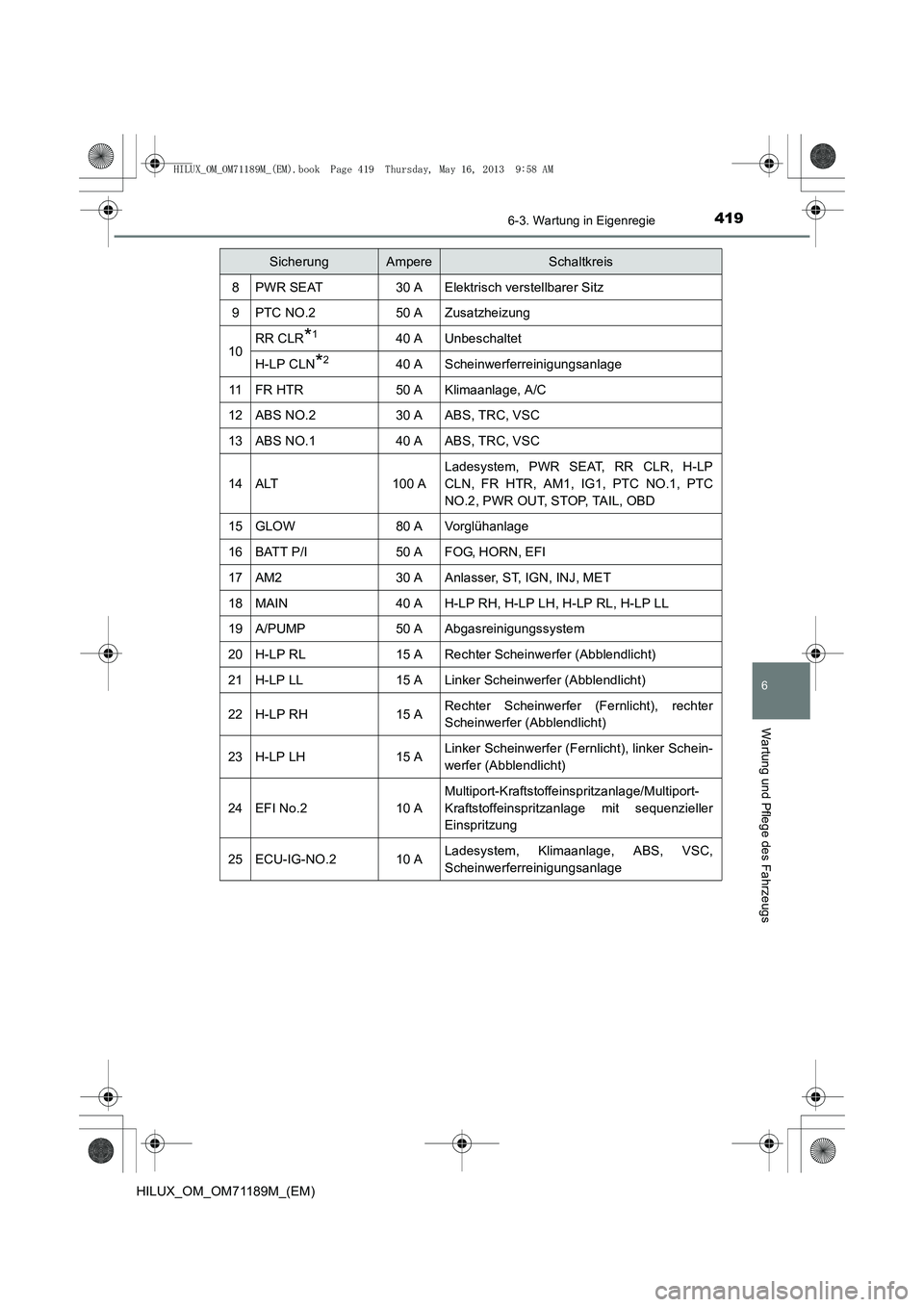

4196-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
SicherungAmpereSchaltkreis
8PWR SEAT30 AElektrisch verstellbarer Sitz
9PTC NO.250 AZusatzheizung
10RR CLR*140 AUnbeschaltet
H-LP CLN*240 AScheinwerferreinigungsanlage
11FR HTR50 AKlimaanlage, A/C
12ABS NO.230 AABS, TRC, VSC
13ABS NO.140 AABS, TRC, VSC
14ALT100 A
Ladesystem, PWR SEAT, RR CLR, H-LP
CLN, FR HTR, AM1, IG1, PTC NO.1, PTC
NO.2, PWR OUT, STOP, TAIL, OBD
15GLOW80 AVorglühanlage
16BATT P/I50 AFOG, HORN, EFI
17AM230 AAnlasser, ST, IGN, INJ, MET
18MAIN40 AH-LP RH, H-LP LH, H-LP RL, H-LP LL
19A/PUMP50 AAbgasreinigungssystem
20H-LP RL15 ARechter Scheinwerfer (Abblendlicht)
21H-LP LL15 ALinker Scheinwerfer (Abblendlicht)
22H-LP RH15 ARechter Scheinwerfer (Fernlicht), rechter
Scheinwerfer (Abblendlicht)
23H-LP LH15 ALinker Scheinwerfer (Fernlicht), linker Schein-
werfer (Abblendlicht)
24EFI No.210 A
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
25ECU-IG-NO.210 ALadesystem, Klimaanlage, ABS, VSC,
Scheinwerferreinigungsanlage
HILUX_OM_OM71189M_(EM).book Page 419 Thursday, May 16, 2013 9:58 AM
4226-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)
4OBD7,5 AOn-Board-Diagnose
5INJ15 A
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
6ECU-IG &
GAUGE10 A
Klimaanlage, Ladesystem, Hinterachsdiffe-
renzialsperre, ABS, TRC, VSC, Warnblinkan-
lage, Blinkleuchten, Rückfahrscheinwerfer,
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, Schaltsperre, Heckscheibenhei-
zung, Scheinwerfer, Einstiegsleuchtenschal-
ter, Zentralverriegelungssystem,
Fernbedienungssystem, Lenksensor, Tagfahr-
licht, Geschwindigkeitsregelung, Scheinwer-
ferreinigungsanlage, Sitzheizungen,
Außenspiegelheizungen, Multi-Informations-
display, Warnleuchte für den Beifahrer-Sicher-
heitsgurt
7WIP20 AFrontscheibenwischer und -waschanlage
8IGN7,5 A
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, SRS-Airbags, Kraftstoffpumpe
9ACC7,5 A
Audiosystem, Bordnetz-Steckdose, Uhr, Steu-
erung der elektrisch verstellbaren Außenspie-
gel, Schaltsperre, Multi-Informationsdisplay
SicherungAmpereSchaltkreis
