2014 TOYOTA HILUX Betriebsanleitungen (in German)

3936-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
Überprüfen Sie den Kühler, den Kondensator und den Ladeluftkühler und
entfernen Sie jegliche Fremdkörper. Falls eines der oben genannten Teile
stark verschmutzt ist oder Sie sich über dessen Zustand nicht sicher sind,
lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüs-
teten Fachwerkstatt überprüfen.
Kühler, Kondensator und Ladeluftkühler (falls vorhanden)
ACHTUNG
■ Bei heiß gelaufenem Motor
Berühren Sie nicht den Kühler, den Kondensator oder den Ladeluftkühler, da diese
heiß sein und ernsthafte Verletzungen verursachen können, wie zum Beispiel Ver-
brennungen.
HILUX_OM_OM71189M_(EM).book Page 393 Thursday, May 16, 2013 9:58 AM

3946-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)

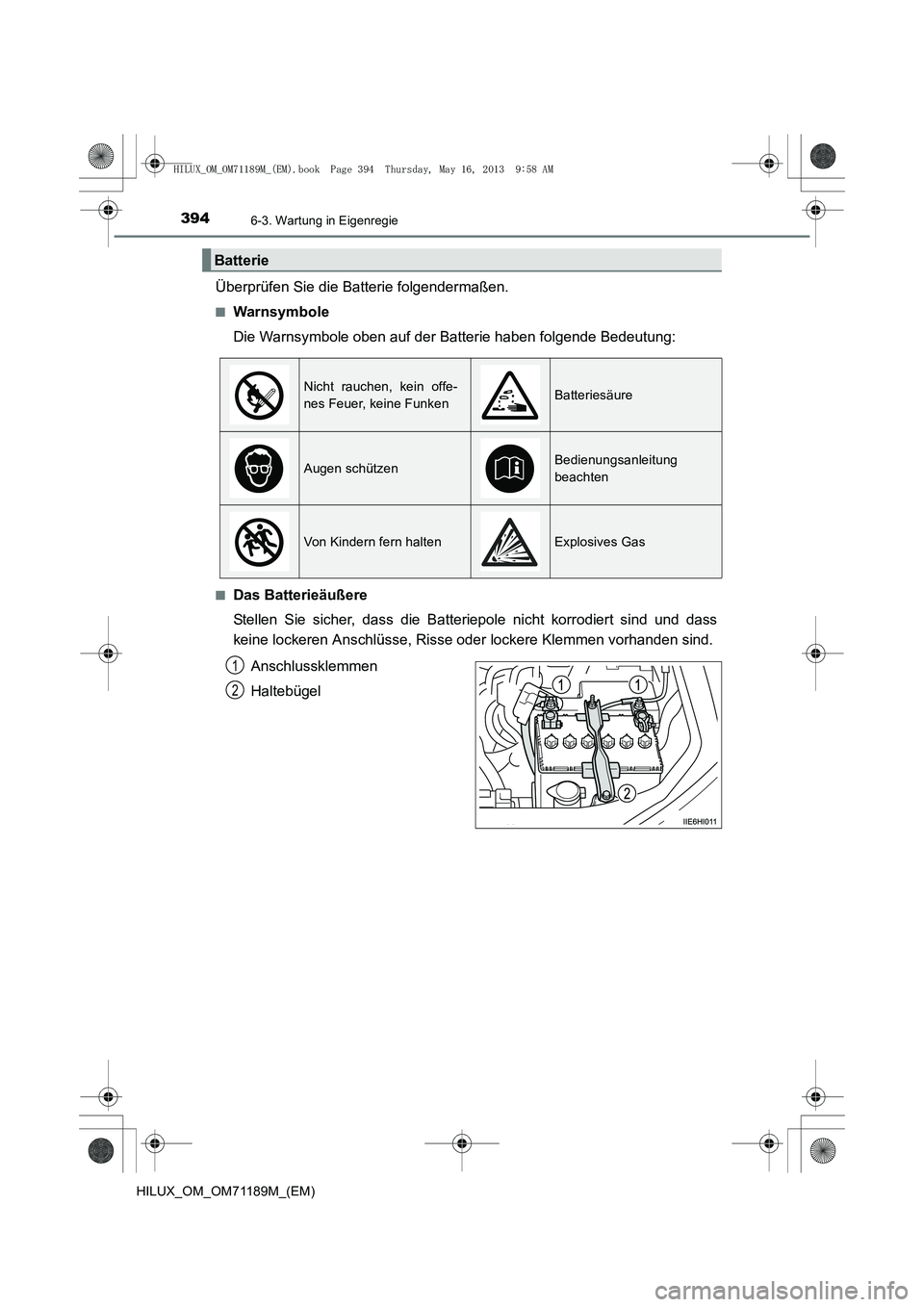

Überprüfen Sie die Batterie folgendermaßen.
■Warnsymbole
Die Warnsymbole oben auf der Batterie haben folgende Bedeutung:
■Das Batterieäußere
Stellen Sie sicher, dass die Batteriepole nicht korrodiert sind und dass
keine lockeren Anschlüsse, Risse oder lockere Klemmen vorhanden sind.Anschlussklemmen
Haltebügel
Batterie
Nicht rauchen, kein offe-
nes Feuer, keine FunkenBatteriesäure
Augen schützenBedienungsanleitung
beachten
Von Kindern fern haltenExplosives Gas
1
2
HILUX_OM_OM71189M_(EM).book Page 394 Thursday, May 16, 2013 9:58 AM

3956-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)■

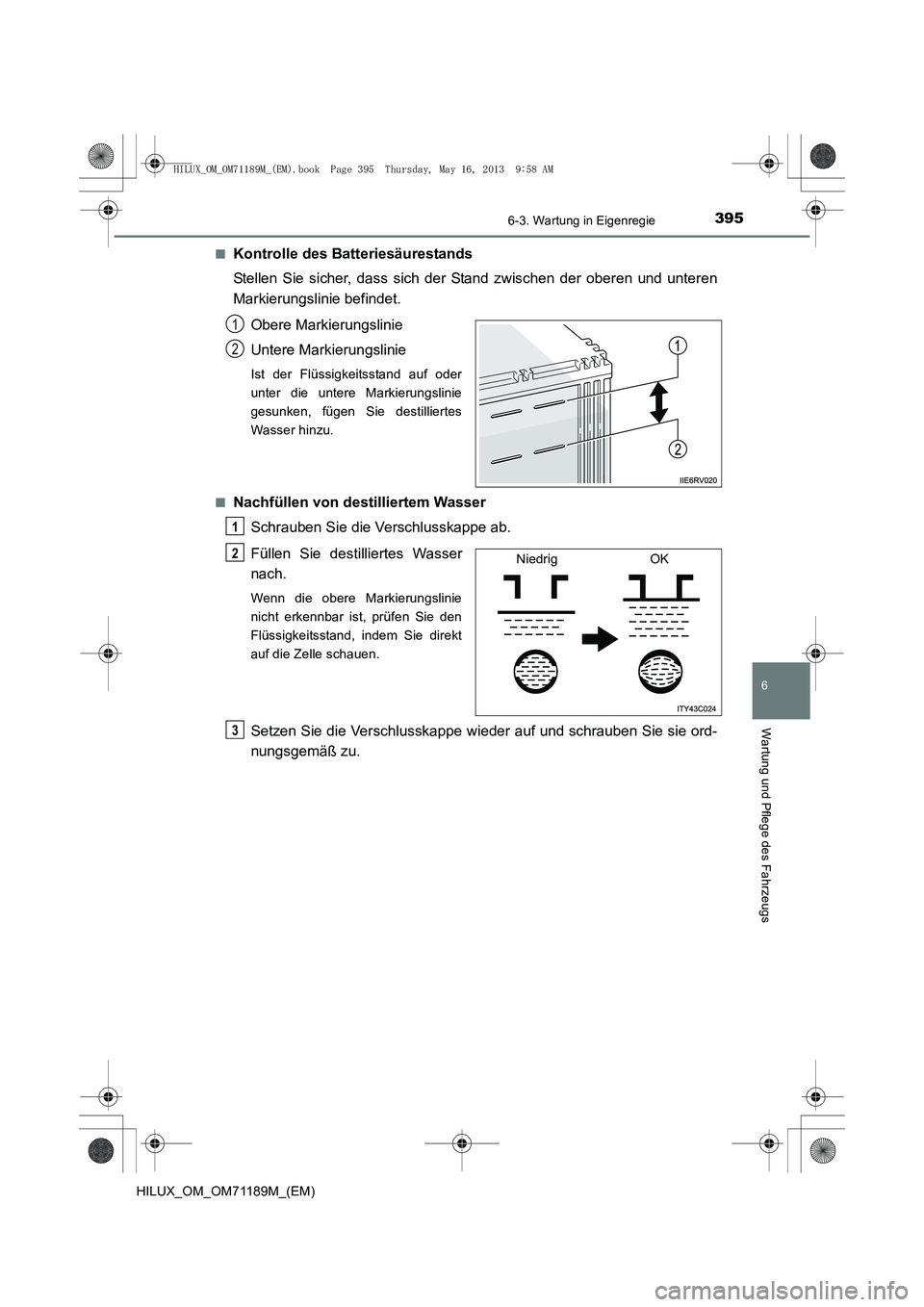

Kontrolle des Batteriesäurestands
Stellen Sie sicher, dass sich der Stand zwischen der oberen und unteren
Markierungslinie befindet.
Obere Markierungslinie
Untere Markierungslinie
Ist der Flüssigkeitsstand auf oder
unter die untere Markierungslinie
gesunken, fügen Sie destilliertes
Wasser hinzu.
■
Nachfüllen von destilliertem Wasser Schrauben Sie die Verschlusskappe ab.
Füllen Sie destilliertes Wasser
nach.
Wenn die obere Markierungslinie
nicht erkennbar ist, prüfen Sie den
Flüssigkeitsstand, indem Sie direkt
auf die Zelle schauen.
Setzen Sie die Verschlusskappe wieder auf und schrauben Sie sie ord-
nungsgemäß zu.
1
2
1
Niedrig OK2
3
HILUX_OM_OM71189M_(EM).book Page 395 Thursday, May 16, 2013 9:58 AM

3966-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)

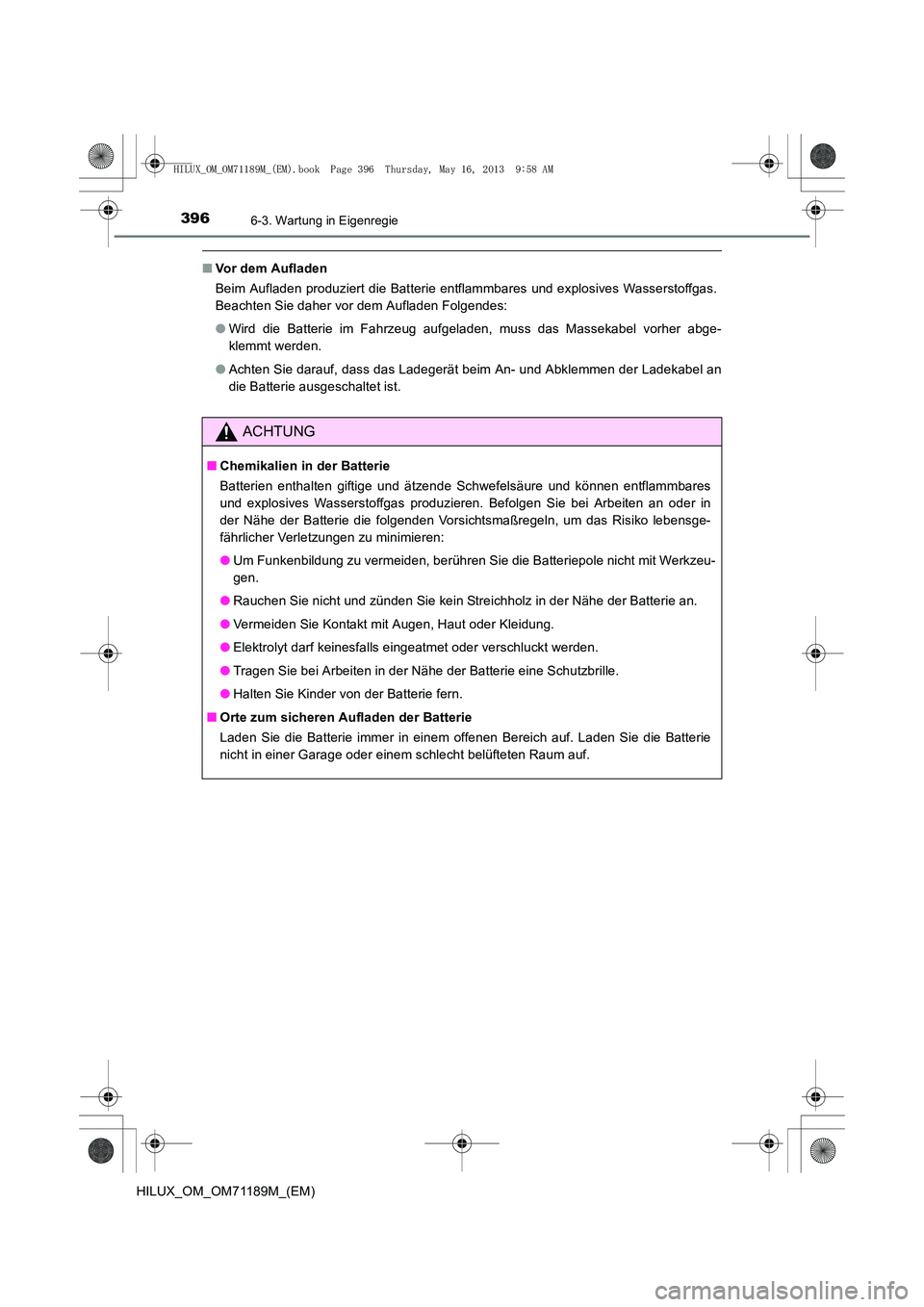

■Vor dem Aufladen
Beim Aufladen produziert die Batterie entflammbares und explosives Wasserstoffgas.
Beachten Sie daher vor dem Aufladen Folgendes:
●Wird die Batterie im Fahrzeug aufgeladen, muss das Massekabel vorher abge-
klemmt werden.
● Achten Sie darauf, dass das Ladegerät beim An- und Abklemmen der Ladekabel an
die Batterie ausgeschaltet ist.
ACHTUNG
■Chemikalien in der Batterie
Batterien enthalten giftige und ätzende Schwefelsäure und können entflammbares
und explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten an oder in
der Nähe der Batterie die folgenden Vorsichtsmaßregeln, um das Risiko lebensge-
fährlicher Verletzungen zu minimieren:
●Um Funkenbildung zu vermeiden, berühren Sie die Batteriepole nicht mit Werkzeu-
gen.
● Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der Batterie an.
● Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
● Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
● Tragen Sie bei Arbeiten in der Nähe der Batterie eine Schutzbrille.
● Halten Sie Kinder von der Batterie fern.
■ Orte zum sicheren Aufladen der Batterie
Laden Sie die Batterie immer in einem offenen Bereich auf. Laden Sie die Batterie
nicht in einer Garage oder einem schlecht belüfteten Raum auf.
HILUX_OM_OM71189M_(EM).book Page 396 Thursday, May 16, 2013 9:58 AM

3976-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)

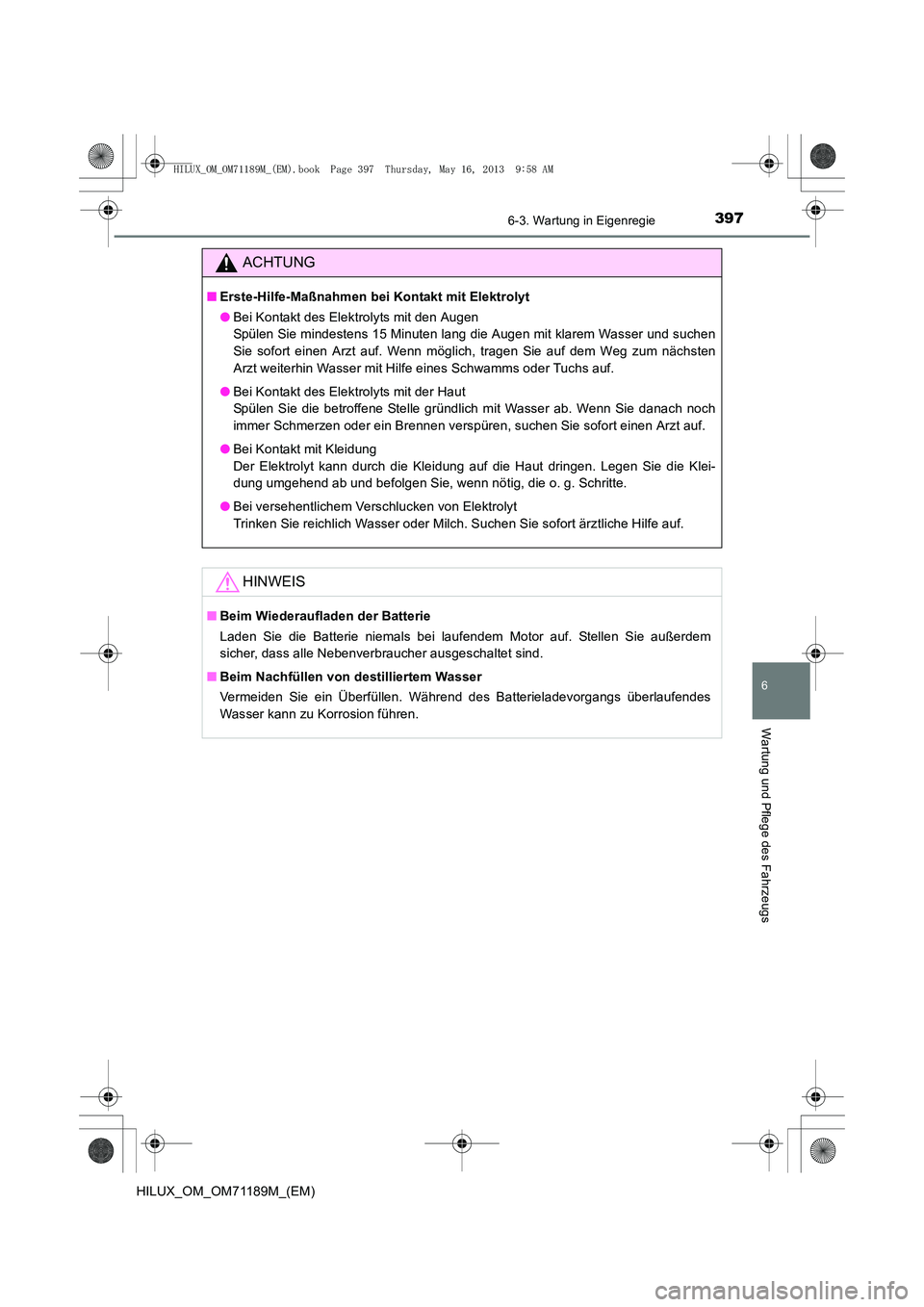

ACHTUNG
■Erste-Hilfe-Maßnahmen bei Kontakt mit Elektrolyt
●Bei Kontakt des Elektrolyts mit den Augen
Spülen Sie mindestens 15 Minuten lang die Augen mit klarem Wasser und suchen
Sie sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum nächsten
Arzt weiterhin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
● Bei Kontakt des Elektrolyts mit der Haut
Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch
immer Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
● Bei Kontakt mit Kleidung
Der Elektrolyt kann durch die Kleidung auf die Haut dringen. Legen Sie die Klei-
dung umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
● Bei versehentlichem Verschlucken von Elektrolyt
Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort ärztliche Hilfe auf.
HINWEIS
■Beim Wiederaufladen der Batterie
Laden Sie die Batterie niemals bei laufendem Motor auf. Stellen Sie außerdem
sicher, dass alle Nebenverbraucher ausgeschaltet sind.
■ Beim Nachfüllen von destilliertem Wasser
Vermeiden Sie ein Überfüllen. Während des Batterieladevorgangs überlaufendes
Wasser kann zu Korrosion führen.
HILUX_OM_OM71189M_(EM).book Page 397 Thursday, May 16, 2013 9:58 AM

3986-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)

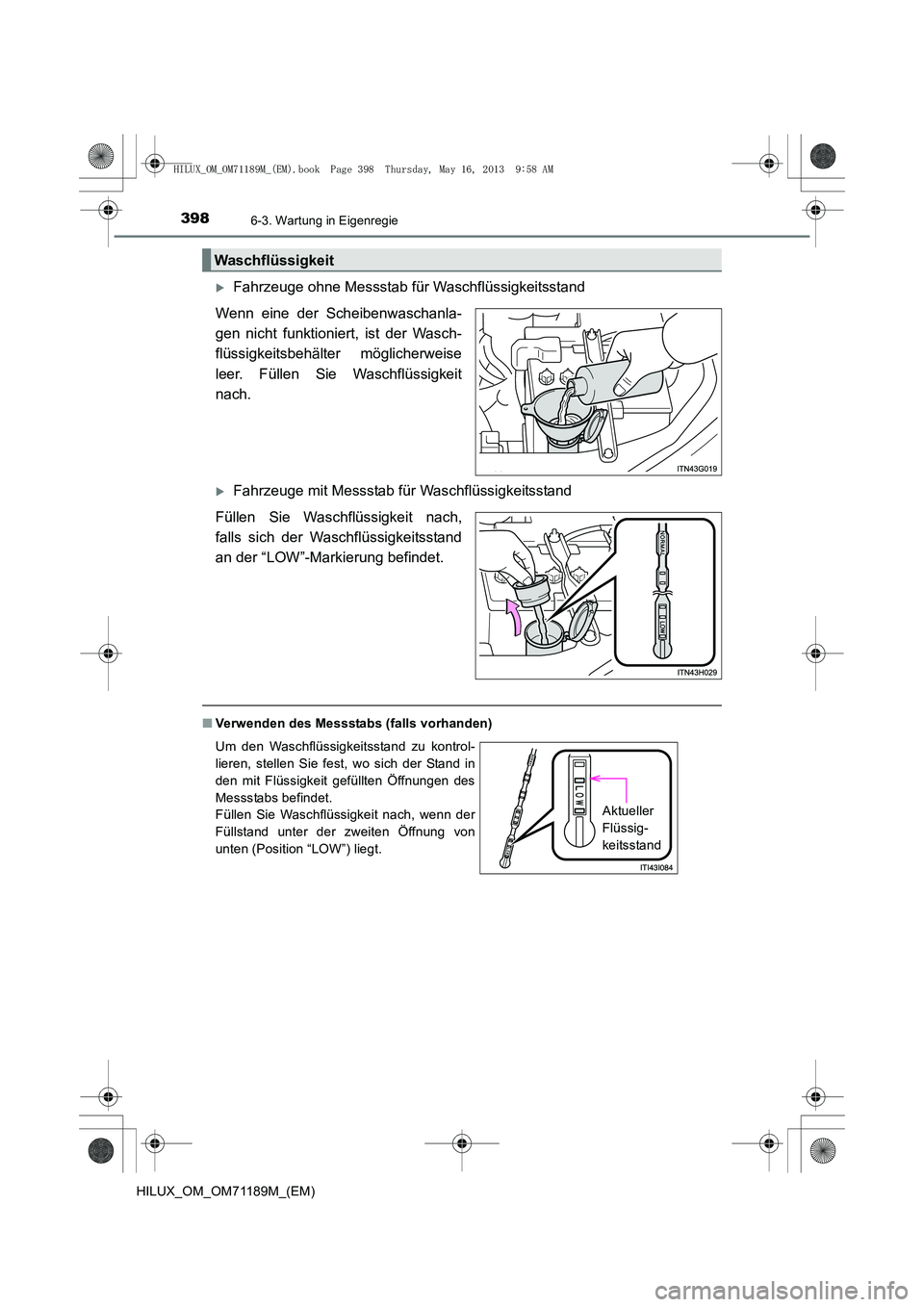

XFahrzeuge ohne Messstab für Waschflüssigkeitsstand
Wenn eine der Scheibenwaschanla-
gen nicht funktioniert, ist der Wasch-
flüssigkeitsbehälter möglicherweise
leer. Füllen Sie Waschflüssigkeit
nach.
XFahrzeuge mit Messstab für Waschflüssigkeitsstand
Füllen Sie Waschflüssigkeit nach,
falls sich der Waschflüssigkeitsstand
an der “LOW”-Markierung befindet.
■ Verwenden des Messstabs (falls vorhanden)
Waschflüssigkeit
Um den Waschflüssigkeitsstand zu kontrol-
lieren, stellen Sie fest, wo sich der Stand in
den mit Flüssigkeit gefüllten Öffnungen des
Messstabs befindet.
Füllen Sie Waschflüssigkeit nach, wenn der
Füllstand unter der zweiten Öffnung von
unten (Position “LOW”) liegt.
Aktueller
Flüssig-
keitsstand
HILUX_OM_OM71189M_(EM).book Page 398 Thursday, May 16, 2013 9:58 AM

3996-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)

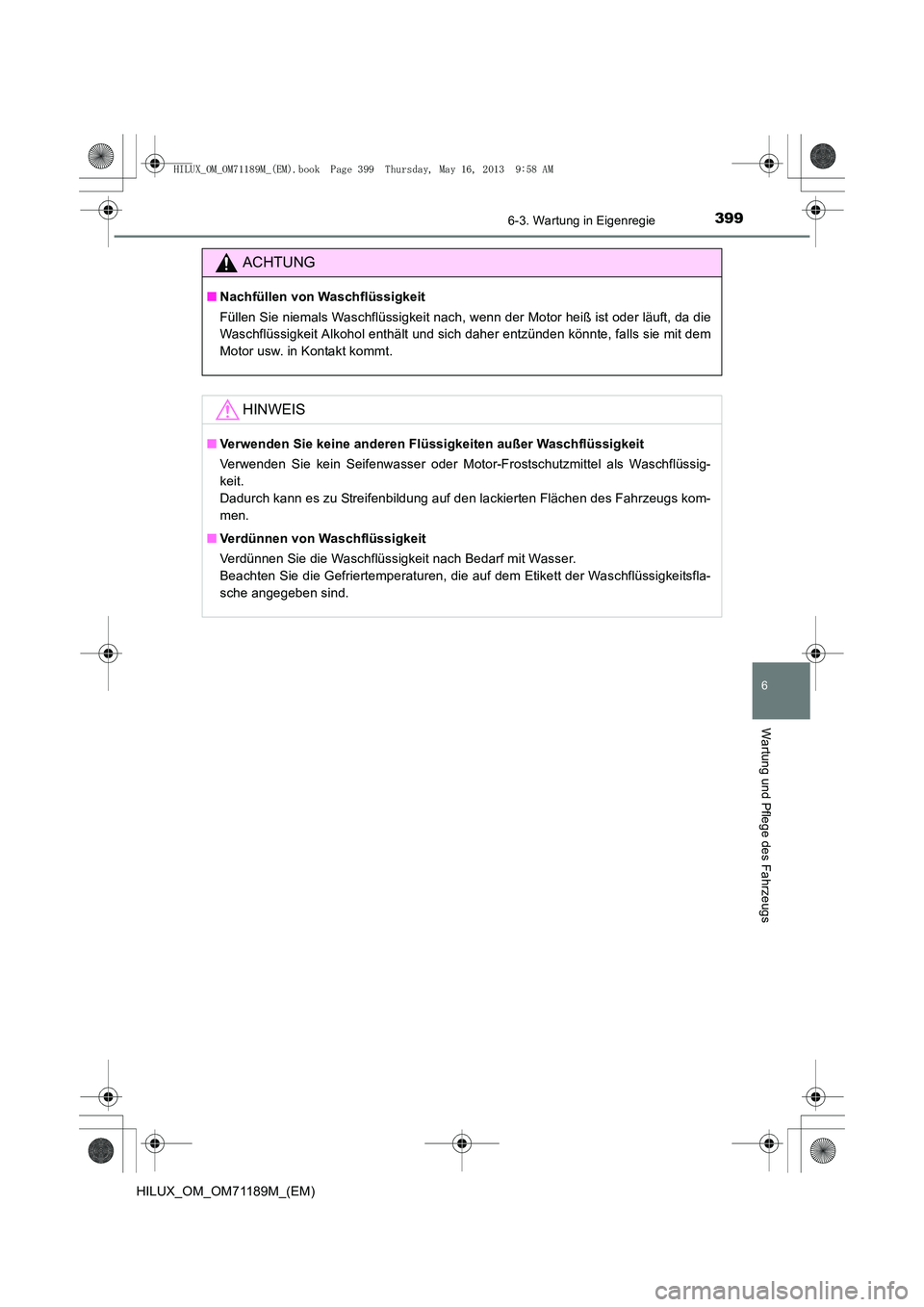

ACHTUNG
■Nachfüllen von Waschflüssigkeit
Füllen Sie niemals Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft, da die
Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls sie mit dem
Motor usw. in Kontakt kommt.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel als Waschflüssig-
keit.
Dadurch kann es zu Streifenbildung auf den lackierten Flächen des Fahrzeugs kom-
men.
■ Verdünnen von Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsfla-
sche angegeben sind.
HILUX_OM_OM71189M_(EM).book Page 399 Thursday, May 16, 2013 9:58 AM

4006-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)

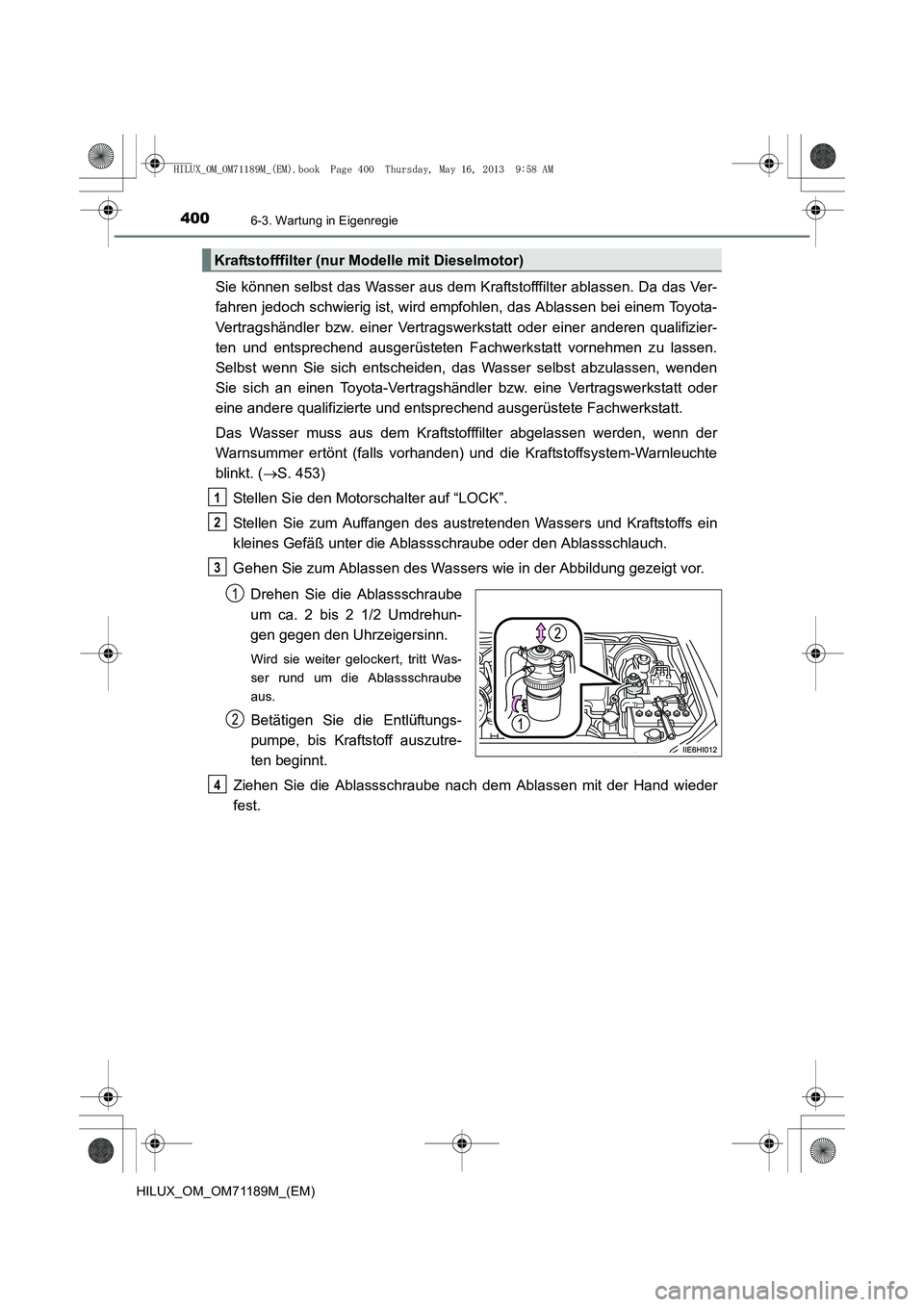

Sie können selbst das Wasser aus dem Kraftstofffilter ablassen. Da das Ver-
fahren jedoch schwierig ist, wird empfohlen, das Ablassen bei einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt vornehmen zu lassen.
Selbst wenn Sie sich entscheiden, das Wasser selbst abzulassen, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Das Wasser muss aus dem Kraftstofffilter abgelassen werden, wenn der
Warnsummer ertönt (falls vorhanden) und die Kraftstoffsystem-Warnleuchte
blinkt. ( →S. 453)
Stellen Sie den Motorschalter auf “LOCK”.
Stellen Sie zum Auffangen des austretenden Wassers und Kraftstoffs ein
kleines Gefäß unter die Ablassschraube oder den Ablassschlauch.
Gehen Sie zum Ablassen des Wassers wie in der Abbildung gezeigt vor.
Drehen Sie die Ablassschraube
um ca. 2 bis 2 1/2 Umdrehun-
gen gegen den Uhrzeigersinn.
Wird sie weiter gelockert, tritt Was-
ser rund um die Ablassschraube
aus.
Betätigen Sie die Entlüftungs-
pumpe, bis Kraftstoff auszutre-
ten beginnt.
Ziehen Sie die Ablassschraube nach dem Ablassen mit der Hand wieder
fest.
Kraftstofffilter (nur Modelle mit Dieselmotor)
1
2
3
1
2
4
