4176-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Typ A, B und C:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit passender
Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.
Typ D, E und F:
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
5
1
2
XTy p AXTyp B
XTy p CXTyp D
XTy p EXTyp F
HILUX_OM_OM71189M_(EM).book Page 417 Thursday, May 16, 2013 9:58 AM

4186-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)

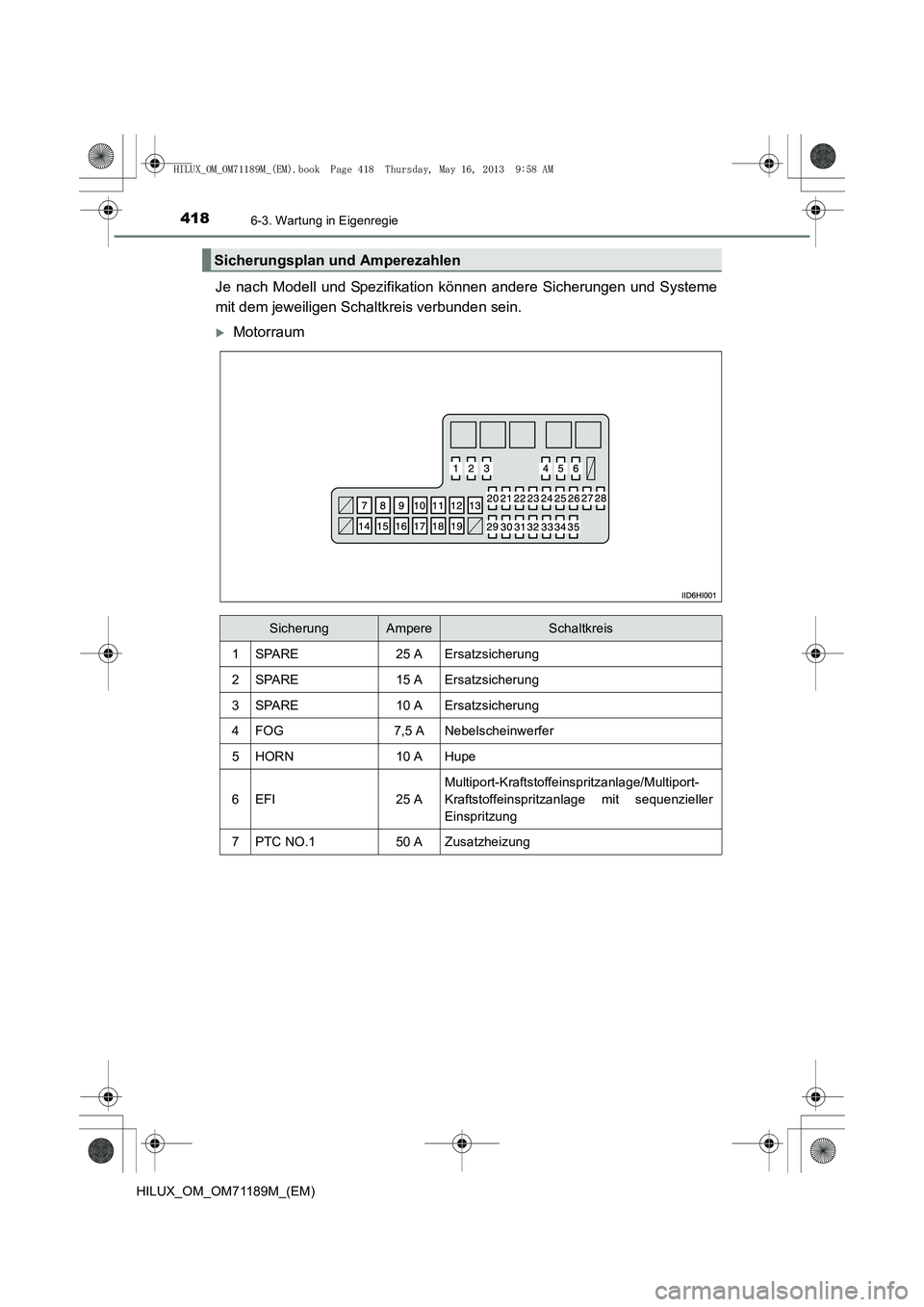

Je nach Modell und Spezifikation können andere Sicherungen und Systeme
mit dem jeweiligen Schaltkreis verbunden sein.
XMotorraum
Sicherungsplan und Amperezahlen
SicherungAmpereSchaltkreis
1SPARE25 AErsatzsicherung
2SPARE15 AErsatzsicherung
3SPARE10 AErsatzsicherung
4FOG7,5 ANebelscheinwerfer
5HORN10 AHupe
6EFI25 A
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
7PTC NO.150 AZusatzheizung
HILUX_OM_OM71189M_(EM).book Page 418 Thursday, May 16, 2013 9:58 AM

4196-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
SicherungAmpereSchaltkreis
8PWR SEAT30 AElektrisch verstellbarer Sitz
9PTC NO.250 AZusatzheizung
10RR CLR*140 AUnbeschaltet
H-LP CLN*240 AScheinwerferreinigungsanlage
11FR HTR50 AKlimaanlage, A/C
12ABS NO.230 AABS, TRC, VSC
13ABS NO.140 AABS, TRC, VSC
14ALT100 A
Ladesystem, PWR SEAT, RR CLR, H-LP
CLN, FR HTR, AM1, IG1, PTC NO.1, PTC
NO.2, PWR OUT, STOP, TAIL, OBD
15GLOW80 AVorglühanlage
16BATT P/I50 AFOG, HORN, EFI
17AM230 AAnlasser, ST, IGN, INJ, MET
18MAIN40 AH-LP RH, H-LP LH, H-LP RL, H-LP LL
19A/PUMP50 AAbgasreinigungssystem
20H-LP RL15 ARechter Scheinwerfer (Abblendlicht)
21H-LP LL15 ALinker Scheinwerfer (Abblendlicht)
22H-LP RH15 ARechter Scheinwerfer (Fernlicht), rechter
Scheinwerfer (Abblendlicht)
23H-LP LH15 ALinker Scheinwerfer (Fernlicht), linker Schein-
werfer (Abblendlicht)
24EFI No.210 A
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
25ECU-IG-NO.210 ALadesystem, Klimaanlage, ABS, VSC,
Scheinwerferreinigungsanlage
HILUX_OM_OM71189M_(EM).book Page 419 Thursday, May 16, 2013 9:58 AM

4206-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)
*1: Kasachstan
*2: Außer Kasachstan

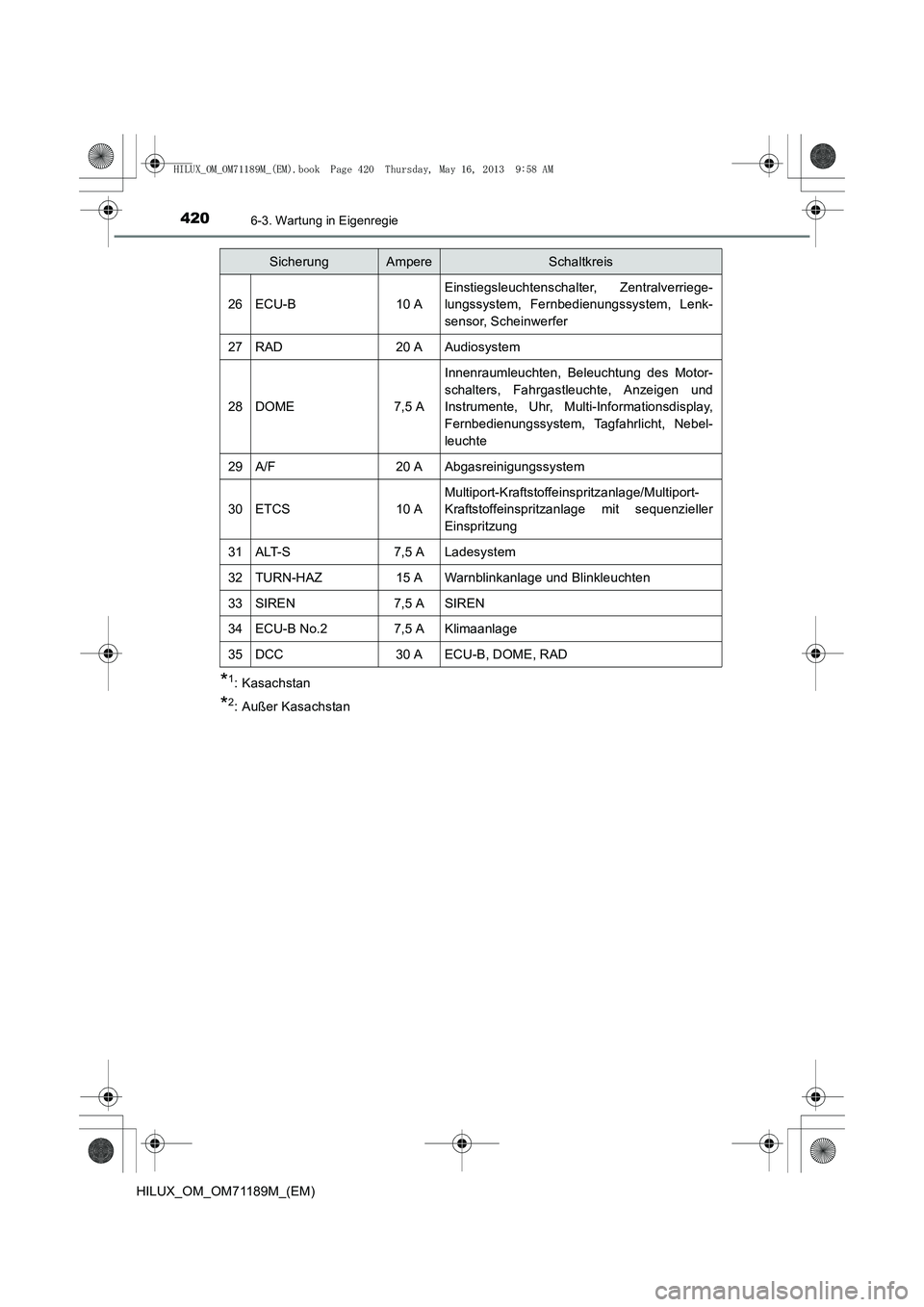

26ECU-B10 A
Einstiegsleuchtenschalter, Zentralverriege-
lungssystem, Fernbedienungssystem, Lenk-
sensor, Scheinwerfer
27RAD20 AAudiosystem
28DOME7,5 A
Innenraumleuchten, Beleuchtung des Motor-
schalters, Fahrgastleuchte, Anzeigen und
Instrumente, Uhr, Multi-Informationsdisplay,
Fernbedienungssystem, Tagfahrlicht, Nebel-
leuchte
29A/F20 AAbgasreinigungssystem
30ETCS10 A
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
31ALT-S7,5 ALadesystem
32TURN-HAZ15 AWarnblinkanlage und Blinkleuchten
33SIREN7,5 ASIREN
34ECU-B No.27,5 AKlimaanlage
35DCC30 AECU-B, DOME, RAD
SicherungAmpereSchaltkreis
HILUX_OM_OM71189M_(EM).book Page 420 Thursday, May 16, 2013 9:58 AM

4216-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)
XInstrumententafel auf der Fahrerseite (Vorderseite)
SicherungAmpereSchaltkreis
1PWR OUT15 ABordnetz-Steckdose
2TA I L10 A
Instrumentenbeleuchtung, Nebelscheinwerfer,
Regler für die manuelle Leuchtweiteneinstel-
lung, vordere Standlichter, Schlussleuchten,
Kennzeichenleuchten, Multiport-Kraftstoffein-
spritzanlage/Multiport-Kraftstoffeinspritzan-
lage mit sequenzieller Einspritzung, Multi-
Informationsdisplay, Tagfahrlicht, Scheinwer-
ferautomatik
3STOP10 A
Bremsleuchten, Zusatzbremsleuchte, Multi-
port-Kraftstoffeinspritzanlage/Multiport-Kraft-
stoffeinspritzanlage mit sequenzieller
Einspritzung, ABS, TRC, VSC, Schaltsperre
HILUX_OM_OM71189M_(EM).book Page 421 Thursday, May 16, 2013 9:58 AM

4226-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)
4OBD7,5 AOn-Board-Diagnose
5INJ15 A
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
6ECU-IG &
GAUGE10 A
Klimaanlage, Ladesystem, Hinterachsdiffe-
renzialsperre, ABS, TRC, VSC, Warnblinkan-
lage, Blinkleuchten, Rückfahrscheinwerfer,
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, Schaltsperre, Heckscheibenhei-
zung, Scheinwerfer, Einstiegsleuchtenschal-
ter, Zentralverriegelungssystem,
Fernbedienungssystem, Lenksensor, Tagfahr-
licht, Geschwindigkeitsregelung, Scheinwer-
ferreinigungsanlage, Sitzheizungen,
Außenspiegelheizungen, Multi-Informations-
display, Warnleuchte für den Beifahrer-Sicher-
heitsgurt
7WIP20 AFrontscheibenwischer und -waschanlage
8IGN7,5 A
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, SRS-Airbags, Kraftstoffpumpe
9ACC7,5 A
Audiosystem, Bordnetz-Steckdose, Uhr, Steu-
erung der elektrisch verstellbaren Außenspie-
gel, Schaltsperre, Multi-Informationsdisplay
SicherungAmpereSchaltkreis
HILUX_OM_OM71189M_(EM).book Page 422 Thursday, May 16, 2013 9:58 AM

4236-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71189M_(EM)

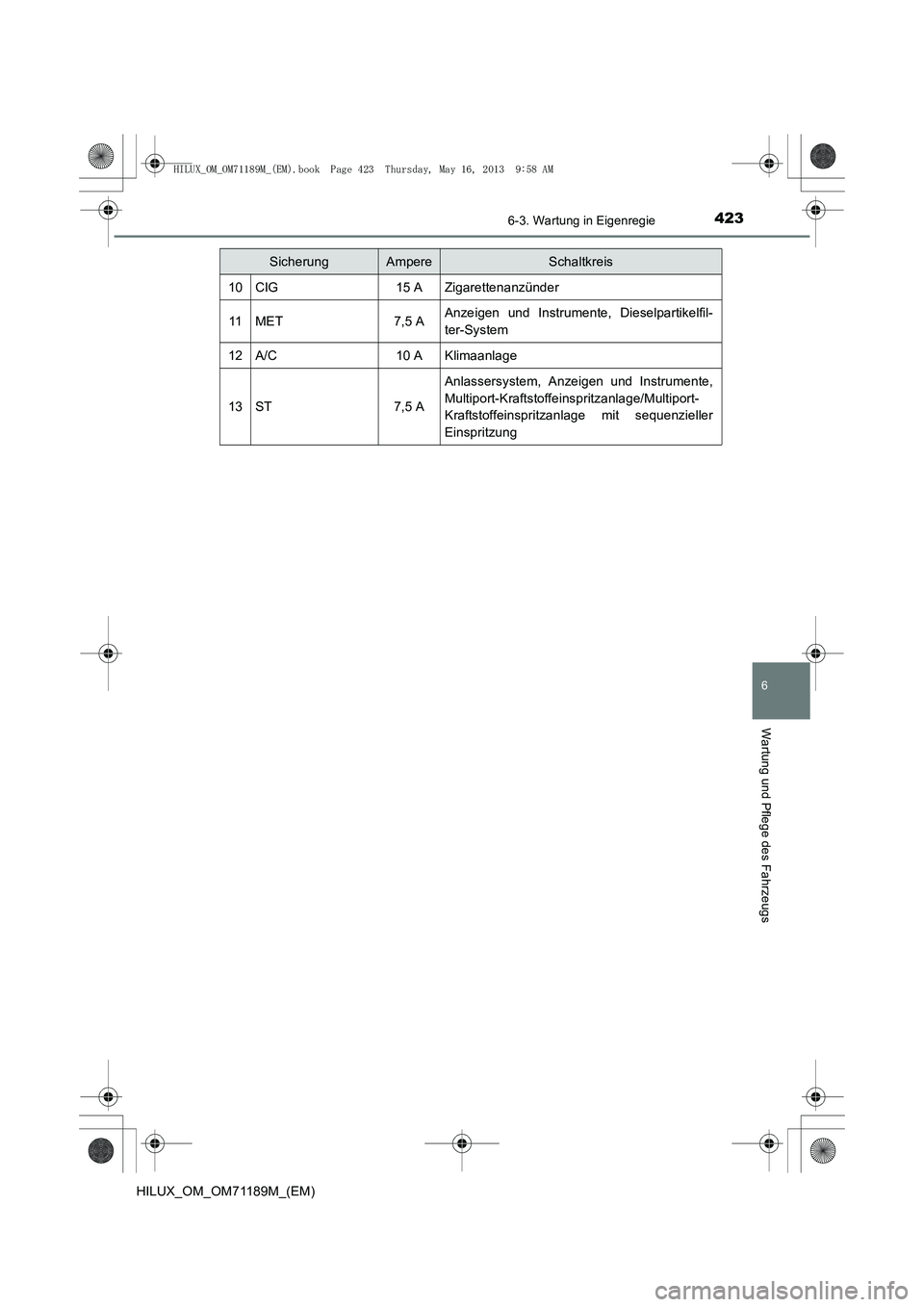

10CIG15 AZigarettenanzünder
11MET7,5 AAnzeigen und Instrumente, Dieselpartikelfil-
ter-System
12A/C10 AKlimaanlage
13ST7,5 A
Anlassersystem, Anzeigen und Instrumente,
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
SicherungAmpereSchaltkreis
HILUX_OM_OM71189M_(EM).book Page 423 Thursday, May 16, 2013 9:58 AM

4246-3. Wartung in Eigenregie
HILUX_OM_OM71189M_(EM)
XInstrumententafel auf der Fahrerseite (Rückseite)
SicherungAmpereSchaltkreis
1AM140 AHinterachsdifferenzialsperre, ABS, TRC,
VSC, ACC, CIG, ECU-IG & GAUGE, WIP
2IG140 APWR, S-HTR, 4WD, DOOR, DEF, MIR HTR
