2014 TOYOTA HILUX Betriebsanleitungen (in German)

4657-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
HILUX_OM_OM71189M_(EM)

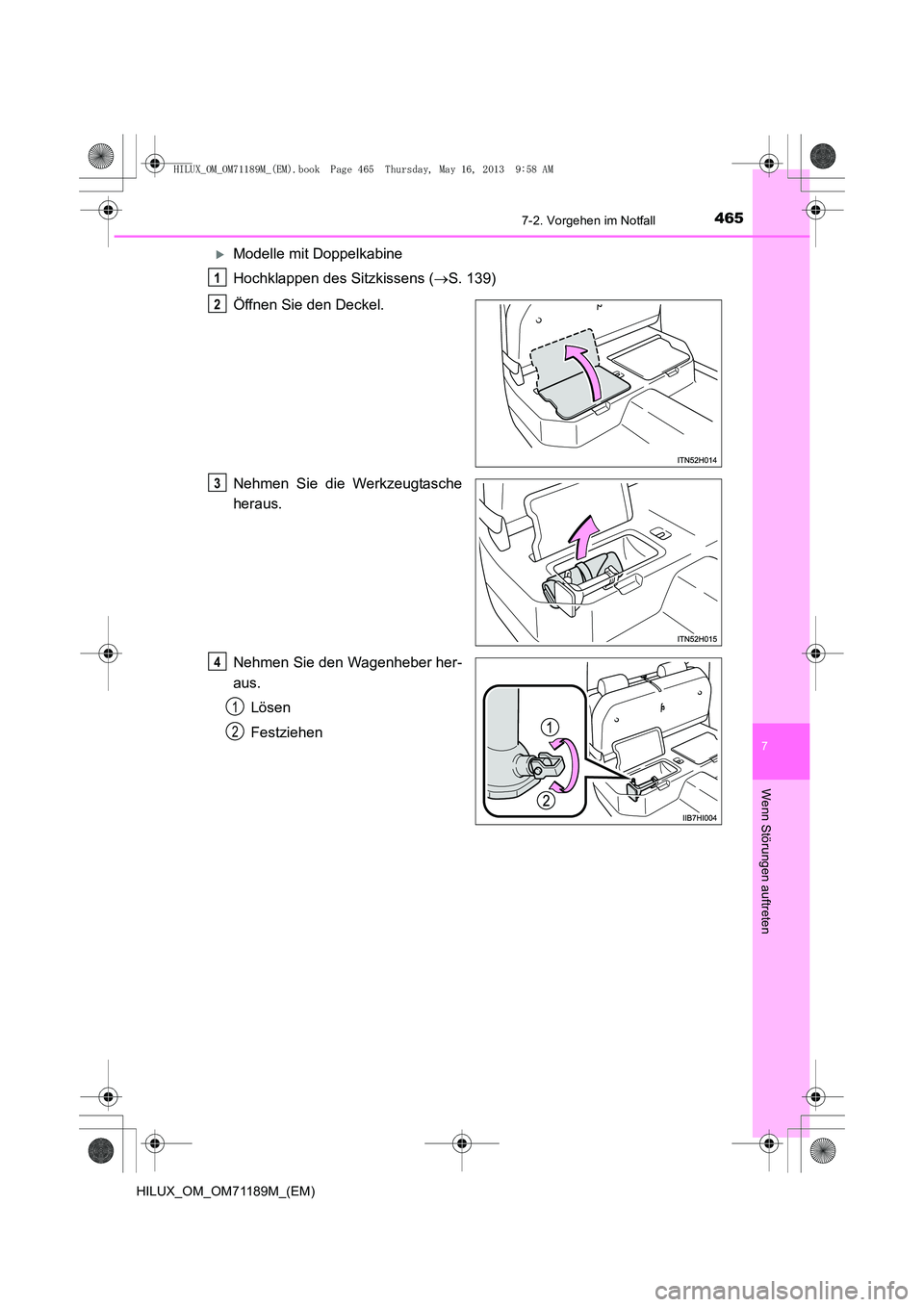

XModelle mit Doppelkabine
Hochklappen des Sitzkissens (→S. 139)
Öffnen Sie den Deckel.
Nehmen Sie die Werkzeugtasche
heraus.
Nehmen Sie den Wagenheber her-
aus. Lösen
Festziehen
1
2
3
4
1
2
HILUX_OM_OM71189M_(EM).book Page 465 Thursday, May 16, 2013 9:58 AM

4667-2. Vorgehen im Notfall
HILUX_OM_OM71189M_(EM)

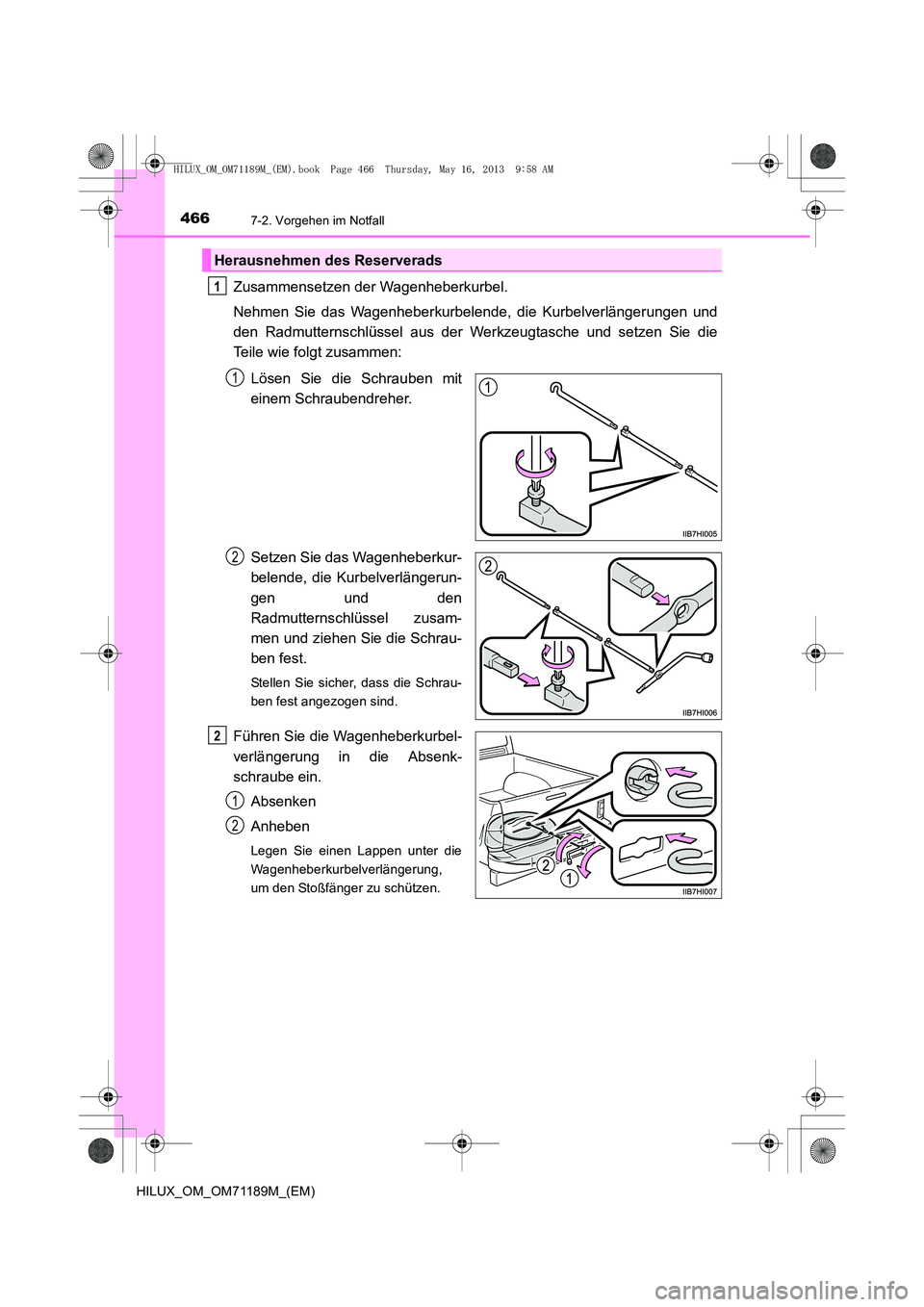

Zusammensetzen der Wagenheberkurbel.
Nehmen Sie das Wagenheberkurbelende, die Kurbelverlängerungen und
den Radmutternschlüssel aus der Werkzeugtasche und setzen Sie die
Teile wie folgt zusammen:Lösen Sie die Schrauben mit
einem Schraubendreher.
Setzen Sie das Wagenheberkur-
belende, die Kurbelverlängerun-
gen und den
Radmutternschlüssel zusam-
men und ziehen Sie die Schrau-
ben fest.
Stellen Sie sicher, dass die Schrau-
ben fest angezogen sind.
Führen Sie die Wagenheberkurbel-
verlängerung in die Absenk-
schraube ein.Absenken
Anheben
Legen Sie einen Lappen unter die
Wagenheberkurbelverlängerung,
um den Stoßfänger zu schützen.
Herausnehmen des Reserverads
1
1
2
2
1
2
HILUX_OM_OM71189M_(EM).book Page 466 Thursday, May 16, 2013 9:58 AM

4677-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
HILUX_OM_OM71189M_(EM)

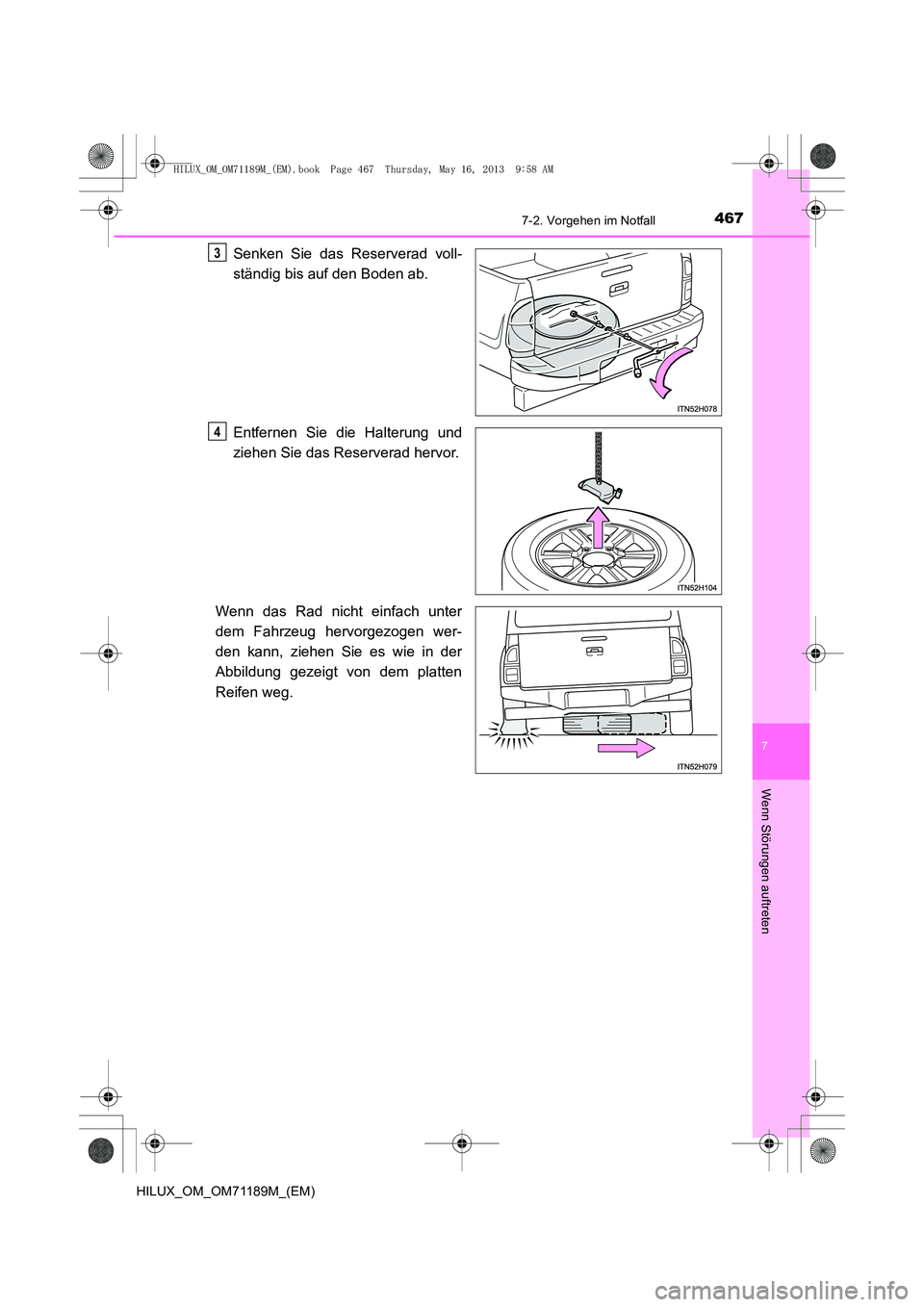

Senken Sie das Reserverad voll-
ständig bis auf den Boden ab.
Entfernen Sie die Halterung und
ziehen Sie das Reserverad hervor.
Wenn das Rad nicht einfach unter
dem Fahrzeug hervorgezogen wer-
den kann, ziehen Sie es wie in der
Abbildung gezeigt von dem platten
Reifen weg.3
4
HILUX_OM_OM71189M_(EM).book Page 467 Thursday, May 16, 2013 9:58 AM

4687-2. Vorgehen im Notfall
HILUX_OM_OM71189M_(EM)

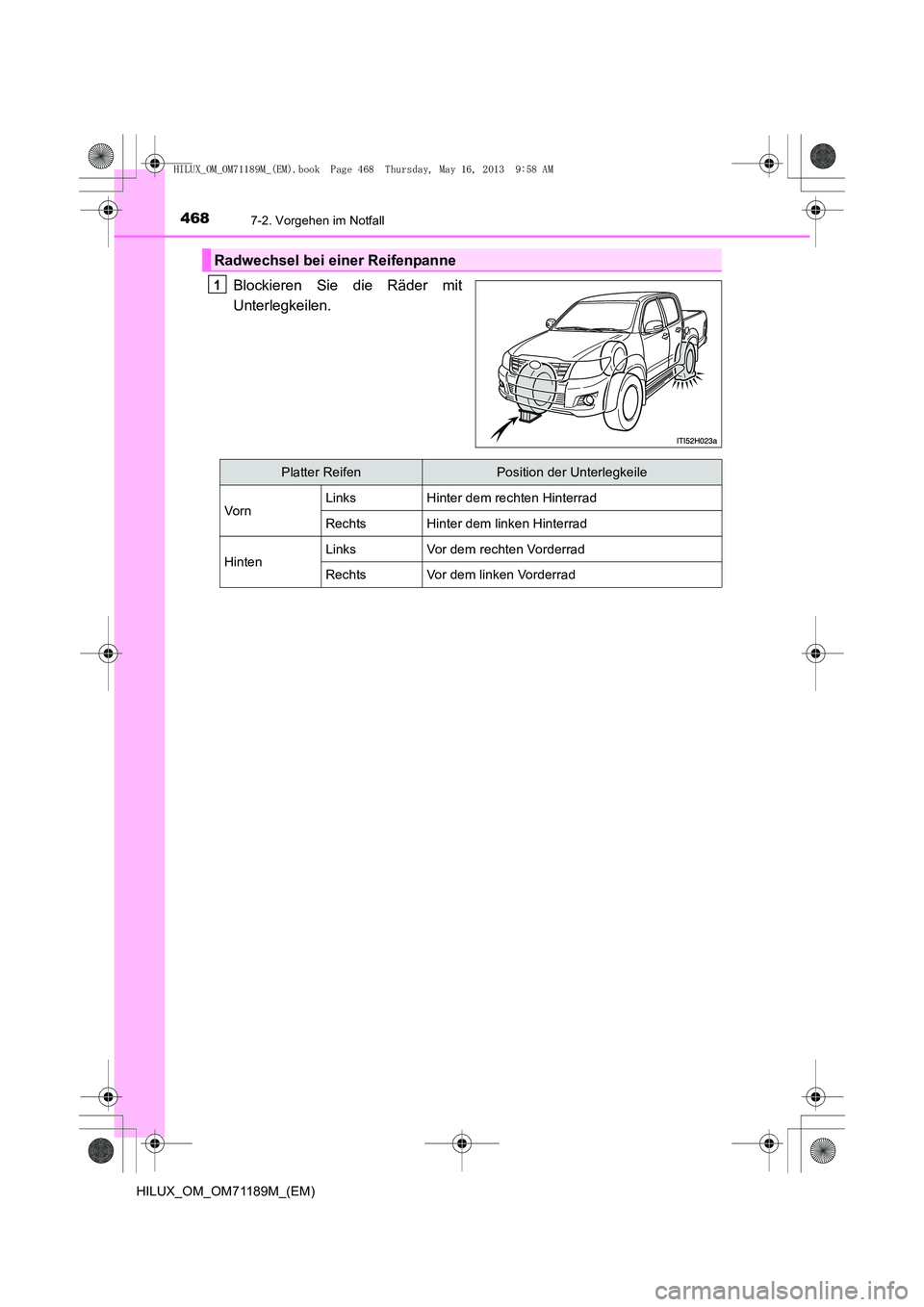

Blockieren Sie die Räder mit
Unterlegkeilen.
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
VornLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
HILUX_OM_OM71189M_(EM).book Page 468 Thursday, May 16, 2013 9:58 AM

4697-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
HILUX_OM_OM71189M_(EM)

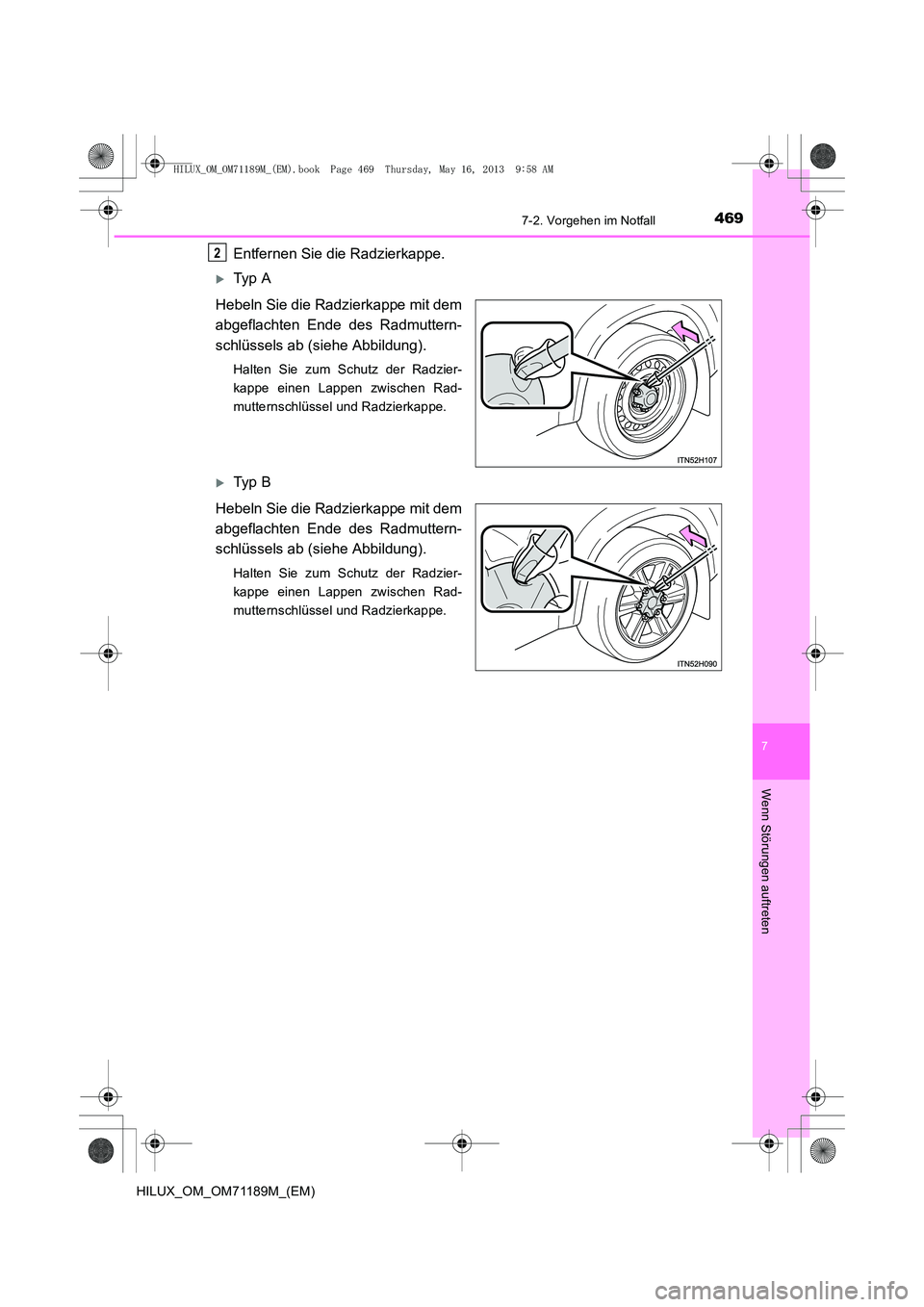

Entfernen Sie die Radzierkappe.
XTy p A
Hebeln Sie die Radzierkappe mit dem
abgeflachten Ende des Radmuttern-
schlüssels ab (siehe Abbildung).
Halten Sie zum Schutz der Radzier-
kappe einen Lappen zwischen Rad-
mutternschlüssel und Radzierkappe.
XTy p B
Hebeln Sie die Radzierkappe mit dem
abgeflachten Ende des Radmuttern-
schlüssels ab (siehe Abbildung).
Halten Sie zum Schutz der Radzier-
kappe einen Lappen zwischen Rad-
mutternschlüssel und Radzierkappe.
2
HILUX_OM_OM71189M_(EM).book Page 469 Thursday, May 16, 2013 9:58 AM

4707-2. Vorgehen im Notfall
HILUX_OM_OM71189M_(EM)

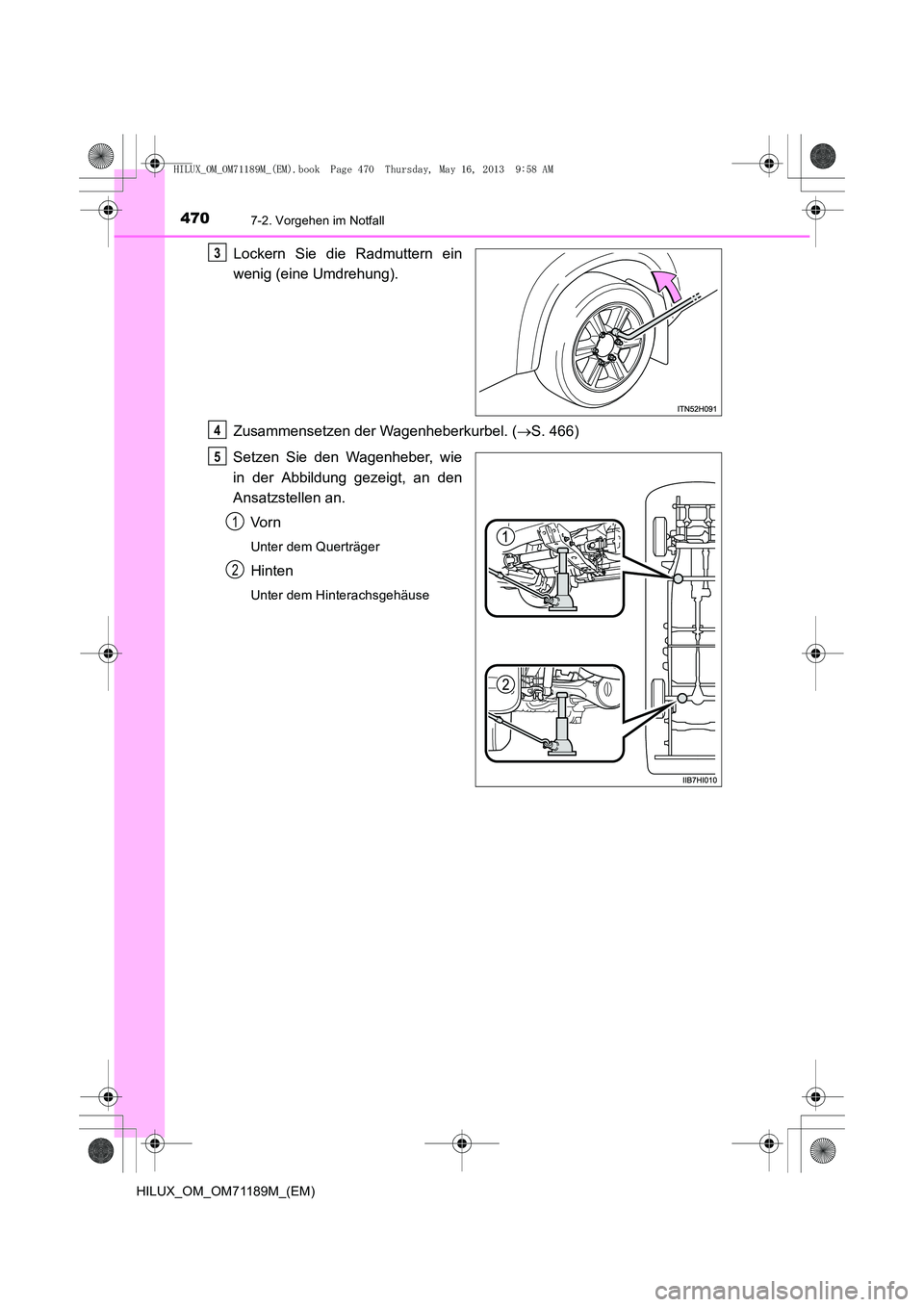

Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Zusammensetzen der Wagenheberkurbel. (→S. 466)
Setzen Sie den Wagenheber, wie
in der Abbildung gezeigt, an den
Ansatzstellen an. Vo r n
Unter dem Querträger
Hinten
Unter dem Hinterachsgehäuse
3
4
5
1
2
HILUX_OM_OM71189M_(EM).book Page 470 Thursday, May 16, 2013 9:58 AM

4717-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
HILUX_OM_OM71189M_(EM)
Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über dem
Boden befindet.
Wenn Sie den Wagenheber unter dem
Hinterachsgehäuse ansetzen, stellen
Sie sicher, dass die Nut oben auf dem
Wagenheber in das Hinterachsge-
häuse eingreift.
Falls sich das Rad noch unter dem
Fahrzeug befindet, lassen Sie das
Fahrzeug aufgebockt und ziehen Sie
das Rad mit einem Werkzeug hervor.Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenau-
ßenseite nach oben weist, um ein Zer-
kratzen der Felgenoberfläche zu
verhindern.
6
7
HILUX_OM_OM71189M_(EM).book Page 471 Thursday, May 16, 2013 9:58 AM

4727-2. Vorgehen im Notfall
HILUX_OM_OM71189M_(EM)

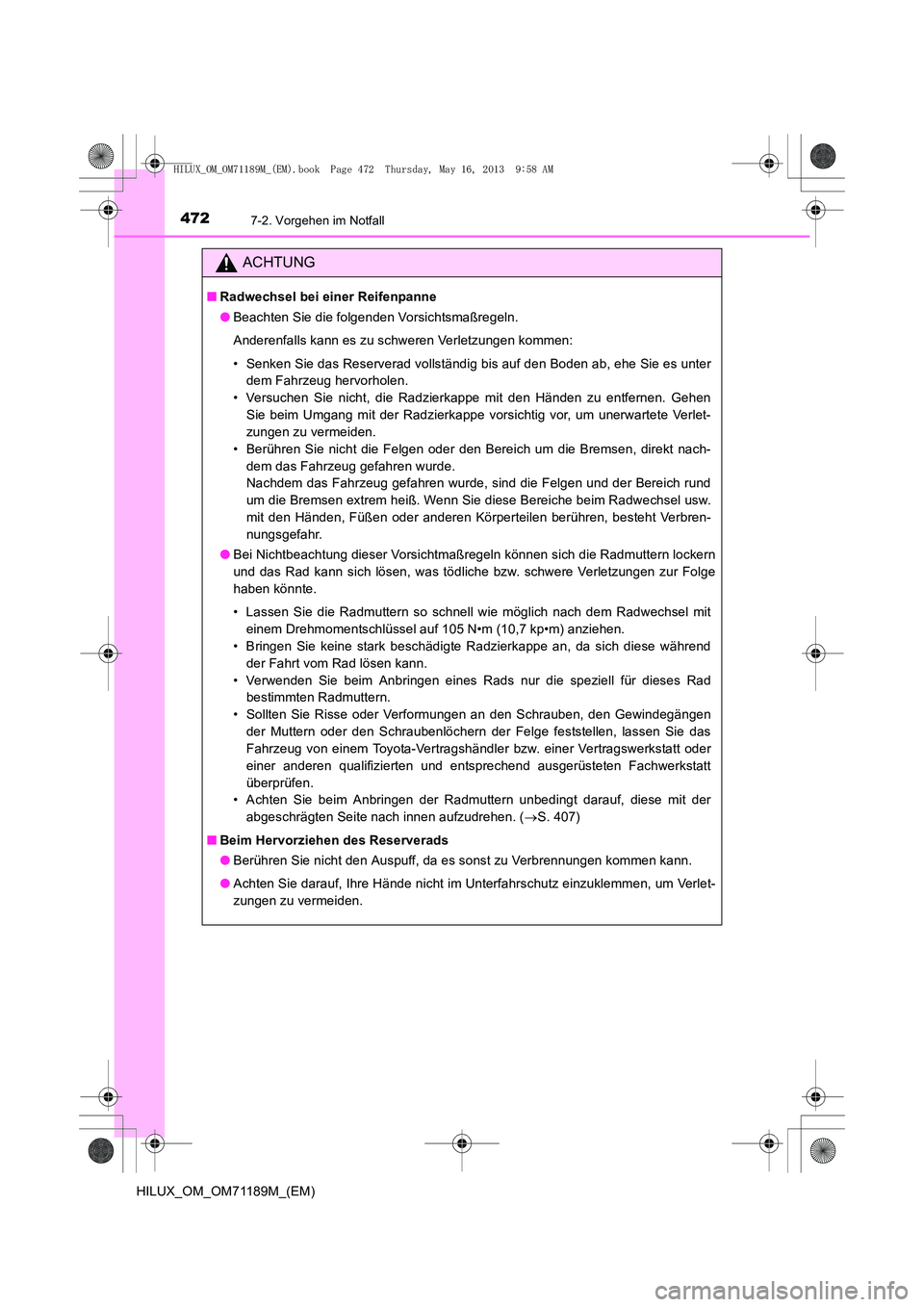

ACHTUNG
■Radwechsel bei einer Reifenpanne
●Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu schweren Verletzungen kommen:
• Senken Sie das Reserverad vollständig bis auf den Boden ab, ehe Sie es unter
dem Fahrzeug hervorholen.
• Versuchen Sie nicht, die Radzierkappe mit den Händen zu entfernen. Gehen Sie beim Umgang mit der Radzierkappe vorsichtig vor, um unerwartete Verlet-
zungen zu vermeiden.
• Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nach- dem das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund
um die Bremsen extrem heiß. Wenn Sie diese Bereiche beim Radwechsel usw.
mit den Händen, Füßen oder anderen Körperteilen berühren, besteht Verbren-
nungsgefahr.
● Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern
und das Rad kann sich lösen, was tödliche bzw. schwere Verletzungen zur Folge
haben könnte.
• Lassen Sie die Radmuttern so schnell wie möglich nach dem Radwechsel mit
einem Drehmomentschlüssel auf 105 N•m (10,7 kp•m) anziehen.
• Bringen Sie keine stark beschädigte Radzierkappe an, da sich diese während
der Fahrt vom Rad lösen kann.
• Verwenden Sie beim Anbringen eines Rads nur die speziell für dieses Rad bestimmten Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
• Achten Sie beim Anbringen der Radmuttern unbedingt darauf, diese mit der
abgeschrägten Seite nach innen aufzudrehen. ( →S. 407)
■ Beim Hervorziehen des Reserverads
●Berühren Sie nicht den Auspuff, da es sonst zu Verbrennungen kommen kann.
● Achten Sie darauf, Ihre Hände nicht im Unterfahrschutz einzuklemmen, um Verlet-
zungen zu vermeiden.
HILUX_OM_OM71189M_(EM).book Page 472 Thursday, May 16, 2013 9:58 AM
