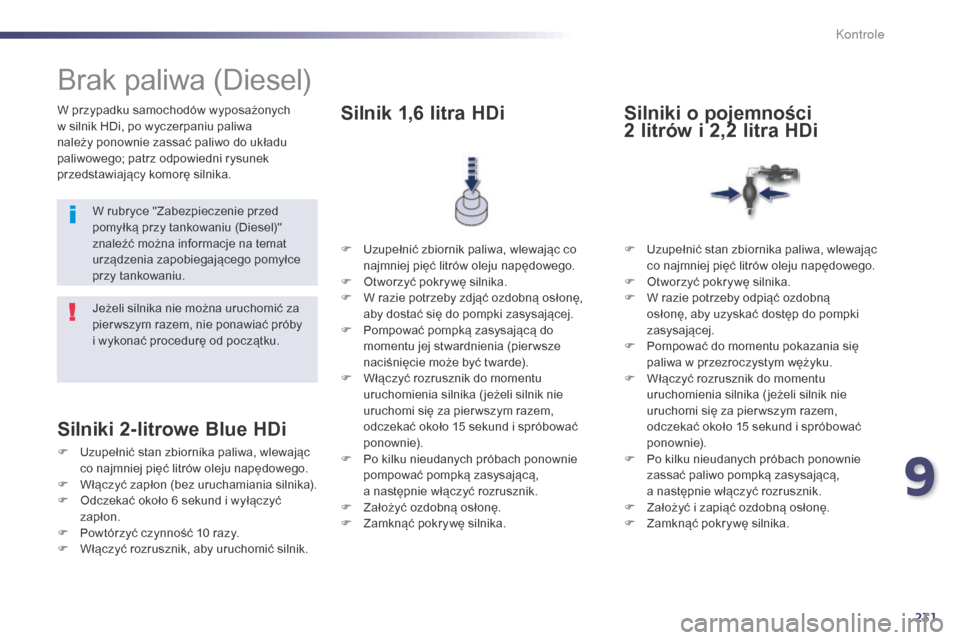

2014 Peugeot 508 Hybrid Instrukcja Obsługi (in Polish)

231
508_pl_Chap09_verifications_ed02-2014
W przypadku samochodów wyposażonych
w silnik HDi, po wyczerpaniu paliwa
należy ponownie zassać paliwo do układu
paliwowego; patrz odpowiedni rysunek
przedstawiający komorę silnika.
Brak paliwa (Diesel)
W rubryce "Zabezpieczenie przed
pomyłką przy tankowaniu (Diesel)"
znaleźć można informacje na temat
urządzenia zapobiegającego pomyłce
przy tankowaniu.F

U
zupełnić zbiornik paliwa, wlewając co
najmniej pięć litrów oleju napędowego.
F

O
tworzyć pokrywę silnika.
F

W r
azie potrzeby zdjąć ozdobną osłonę,
aby dostać się do pompki zasysającej.
F

P
ompować pompką zasysającą do
momentu jej stwardnienia (pier wsze
naciśnięcie może być twarde).
F

W
łączyć rozrusznik do momentu
uruchomienia silnika (jeżeli silnik nie
uruchomi się za pier wszym razem,
odczekać około 15
sekund i spróbować
ponownie).
F

P
o kilku nieudanych próbach ponownie
pompować pompką zasysającą,
a następnie włączyć rozrusznik.
F

Z
ałożyć ozdobną osłonę.
F

Z
amknąć pokrywę silnika.
Silnik 1,6 litra HDi
F Uzupełnić stan zbiornika paliwa, wlewając
co najmniej pięć litrów oleju napędowego.
F

O
tworzyć pokrywę silnika.
F

W r
azie potrzeby odpiąć ozdobną
osłonę, aby uzyskać dostęp do pompki
zasysającej.
F

P
ompować do momentu pokazania się
paliwa w przezroczystym wężyku.
F

W
łączyć rozrusznik do momentu
uruchomienia silnika (jeżeli silnik nie
uruchomi się za pier wszym razem,
odczekać około 15
sekund i spróbować
ponownie).
F

P
o kilku nieudanych próbach ponownie
zassać paliwo pompką zasysającą,
a następnie włączyć rozrusznik.
F

Z
ałożyć i zapiąć ozdobną osłonę.
F

Z
amknąć pokrywę silnika.
Silniki o pojemności
2
l
itrów i 2,2
l
itra HDi
Jeżeli silnika nie można uruchomić za
pier wszym razem, nie ponawiać próby
i wykonać procedurę od początku.
Silniki 2-litrowe Blue HDi
F Uzupełnić stan zbiornika paliwa, wlewając
co najmniej pięć litrów oleju napędowego.
F

W
łączyć zapłon (bez uruchamiania silnika).
F

O
dczekać około 6 sekund i wyłączyć
zapłon.
F

P
owtórzyć czynność 10 razy.
F

W
łączyć rozrusznik, aby uruchomić silnik.
9
Kontrole

232
508_pl_Chap09_verifications_ed02-2014
Możliwość kontroli poziomów płynów oraz
wymiany niektórych elementów.
Silniki benzynowe
1. Zbiornik układu kierowniczego ze wspomaganiem.
2.
Z

biornik spryskiwacza szyby i reflektorów.
3.
Z

biornik płynu chłodzącego.
4.
Z

biornik płynu hamulcowego.
5.
A

kumulator / Bezpieczniki.
6.
S

krzynka bezpieczników.
7.
F

iltr powietrza.
8.
W

skaźnik oleju silnikowego.
9.
U

zupełnianie oleju silnikowego. 1,6
l 16V VTi 120 KM
1,6
l 16V THP 155 KM
Kontrole

233
508_pl_Chap09_verifications_ed02-2014

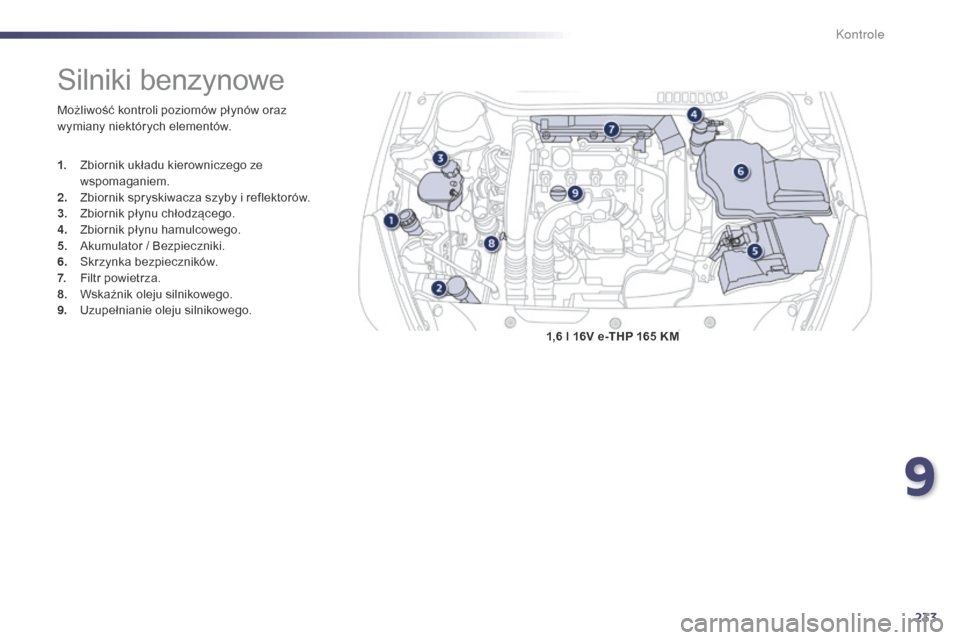

1,6 l 16V e-THP 165 KM
Silniki benzynowe
Możliwość kontroli poziomów płynów oraz
wymiany niektórych elementów.
1.
Z
biornik układu kierowniczego ze
wspomaganiem.
2.
Z

biornik spryskiwacza szyby i reflektorów.
3.
Z

biornik płynu chłodzącego.
4.
Z

biornik płynu hamulcowego.
5.
A

kumulator / Bezpieczniki.
6.
S

krzynka bezpieczników.
7.
F

iltr powietrza.
8.
W

skaźnik oleju silnikowego.
9.
U

zupełnianie oleju silnikowego.
9
Kontrole

234
508_pl_Chap09_verifications_ed02-2014
Możliwość kontroli poziomów płynów, wymiany
niektórych elementów oraz odpowietrzania
układu paliwowego.
* Zależnie od silnika.
Silniki Diesel
1. Zbiornik układu kierowniczego ze wspomaganiem.
2.
Z

biornik spryskiwacza szyby i reflektorów.
3.
Z

biornik płynu chłodzącego.
4.
Z

biornik płynu hamulcowego.
5.
A

kumulator / Bezpieczniki.
6.
S

krzynka bezpieczników.
7.
F

iltr powietrza.
8.
W

skaźnik oleju silnikowego.
9.
U

zupełnianie oleju silnikowego.
10.
P

ompa zasysająca*.
11.
Śr

uba odpowietrzania*. 1,6
l HDi 115 KM
2,0
l HDi 140 KM
Kontrole

235
508_pl_Chap09_verifications_ed02-2014

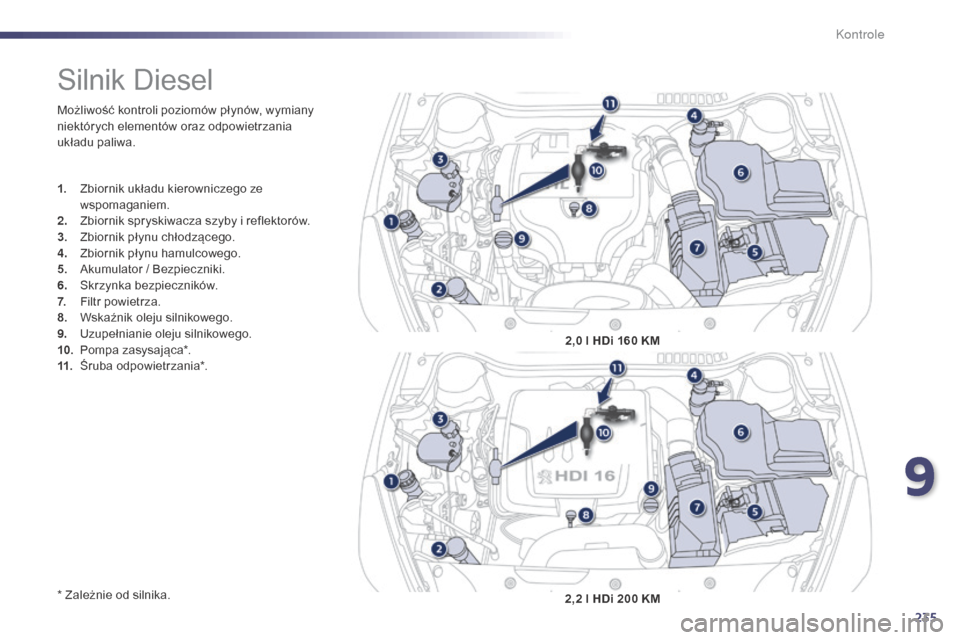

Możliwość kontroli poziomów płynów, wymiany
niektórych elementów oraz odpowietrzania
układu paliwa.
* Zależnie od silnika.
Silnik Diesel
1. Zbiornik układu kierowniczego ze wspomaganiem.
2.
Z

biornik spryskiwacza szyby i reflektorów.
3.
Z

biornik płynu chłodzącego.
4.
Z

biornik płynu hamulcowego.
5.
A

kumulator / Bezpieczniki.
6.
S

krzynka bezpieczników.
7.
F

iltr powietrza.
8.
W

skaźnik oleju silnikowego.
9.
U

zupełnianie oleju silnikowego.
10.
P

ompa zasysająca*.
11.
Śr

uba odpowietrzania*. 2,0
l HDi 160 KM
2,2
l HDi 200 KM
9
Kontrole

236
508_pl_Chap09_verifications_ed02-2014
Silniki Diesel Blue HDi
Możliwość kontroli poziomów płynów, wymiany
niektórych elementów oraz odpowietrzania
układu paliwowego.
1.
Z
biornik wspomagania układu
kierowniczego.
2.
Z

biornik spryskiwacza szyby i reflektorów.
3.
Z

biornik płynu chłodzącego.
4.
Z

biornik płynu hamulcowego.
5.
A

kumulator / Bezpieczniki.
6.
S

krzynka bezpieczników.
7.
F

iltr powietrza.
8.
W

skaźnik oleju silnikowego.
9.
U

zupełnianie oleju silnikowego. 2,0
l Blue HDi 150 KM
2,0
l Blue HDi 180 KM
Kontrole

237
508_pl_Chap09_verifications_ed02-2014

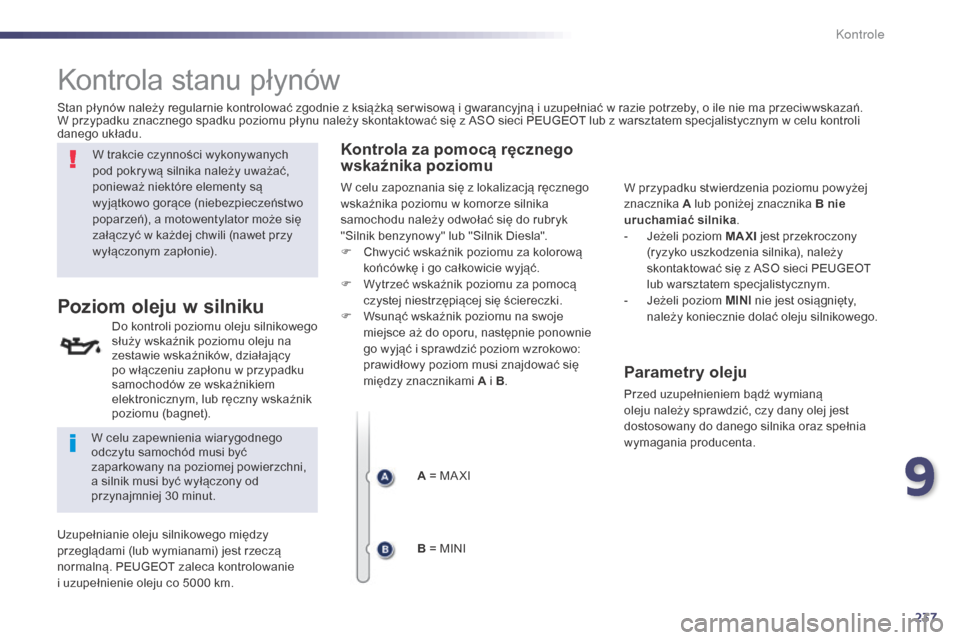

Kontrola stanu płynów
W trakcie czynności wykonywanych
pod pokrywą silnika należy uważać,
ponieważ niektóre elementy są
wyjątkowo gorące (niebezpieczeństwo
poparzeń), a motowentylator może się
załączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
Poziom oleju w silniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na
zestawie wskaźników, działający
po włączeniu zapłonu w przypadku
samochodów ze wskaźnikiem
elektronicznym, lub ręczny wskaźnik
poziomu (bagnet).
W celu zapewnienia wiarygodnego
odczytu samochód musi być
zaparkowany na poziomej powierzchni,
a silnik musi być wyłączony od
przynajmniej 30
m

inut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. PEUGEOT zaleca kontrolowanie
i uzupełnienie oleju co 5000
km.
Stan płynów należy regularnie kontrolować zgodnie z książką ser wisową i gwarancyjną i uzupełniać w razie potrzeby, o ile nie ma przeciwwskazań.
W przypadku znacznego spadku poziomu płynu należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym w celu kontroli
danego układu.
Kontrola za pomocą ręcznego
wskaźnika poziomu
W celu zapoznania się z lokalizacją ręcznego
wskaźnika poziomu w komorze silnika
samochodu należy odwołać się do rubryk
"Silnik benzynowy" lub "Silnik Diesla".
F

C
hwycić wskaźnik poziomu za kolorową
końcówkę i go całkowicie wyjąć.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i B.
A = MA XI
B = MINI W przypadku stwierdzenia poziomu powyżej
znacznika
A lub poniżej znacznika B nie
uruchamiać silnika .
-

J
eżeli poziom MAXI jest przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
-

J
eżeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego.
Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
9
Kontrole

238
508_pl_Chap09_verifications_ed02-2014
Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
Aby to sprawdzić, odkręcić korek przy
zimnym silniku. Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w książce
serwisowej i gwarancyjnej.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Uzupełnianie poziomu oleju
w silniku
W celu uzyskania informacji o lokalizacji korka
zbiornika w komorze silnika samochodu należy
odwołać się do rubryk "Silnik benzynowy" lub
"Silnik Diesla".
F
O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i umieścić
wskaźnik poziomu na swoim miejscu.
Po 30
minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom za
pomocą wskaźnika w zestawie wskaźników po
uprzednim włączeniu zapłonu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do książki ser wisowej i gwarancyjnej.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.
Kontrole
