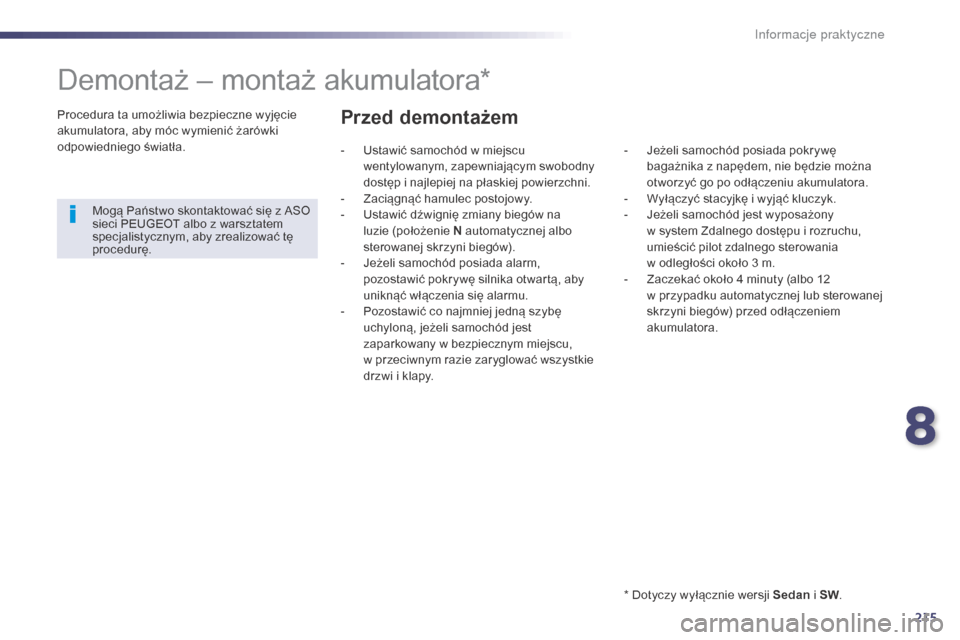

Demontaż – montaż akumulatora*
* Dotyczy wyłącznie wersji Sedan i SW.
Procedura ta umożliwia bezpieczne wyjęcie
akumulatora, aby móc wymienić żarówki
odpowiedniego światła.
Mogą Państwo skontaktować się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym, aby zrealizować tę
procedurę.
Przed demontażem
- Ustawić samochód w miejscu wentylowanym, zapewniającym swobodny
dostęp i najlepiej na płaskiej powierzchni.
-

Z
aciągnąć hamulec postojowy.
-

U
stawić dźwignię zmiany biegów na
luzie (położenie N automatycznej albo
sterowanej skrzyni biegów).
-

J
eżeli samochód posiada alarm,
pozostawić pokrywę silnika otwartą, aby
uniknąć włączenia się alarmu.
-

P
ozostawić co najmniej jedną szybę
uchyloną, jeżeli samochód jest
zaparkowany w bezpiecznym miejscu,
w przeciwnym razie zaryglować wszystkie
drzwi i klapy. -
J eżeli samochód posiada pokrywę
bagażnika z napędem, nie będzie można
otworzyć go po odłączeniu akumulatora.
-

W
yłączyć stacyjkę i wyjąć kluczyk.
-

J
eżeli samochód jest wyposażony
w system Zdalnego dostępu i rozruchu,
umieścić pilot zdalnego sterowania
w odległości około 3
m.
-

Z
aczekać około 4 minuty (albo 12
w przypadku automatycznej lub sterowanej
skrzyni biegów) przed odłączeniem
akumulatora.
8
Informacje praktyczne

216
508_pl_Chap08_info-pratiques_ed02-2014
Demontaż
- Odłączyć dodatni biegun (+) akumulatora. - Z djąć osłonę akumulatora 1.- Z wolnić 2, a następnie odłączyć ujemny
biegun ( -) akumulatora.
-

O
dczepić wiązki elektryczne 3.
-

O
dczepić i odsunąć wiązkę elektryczną 4.
-
Z

djąć nakrętkę 5 z przewodu dodatniego (+).
-

O
dsunąć wiązkę elektryczną 6.
Informacje praktyczne

217
508_pl_Chap08_info-pratiques_ed02-2014

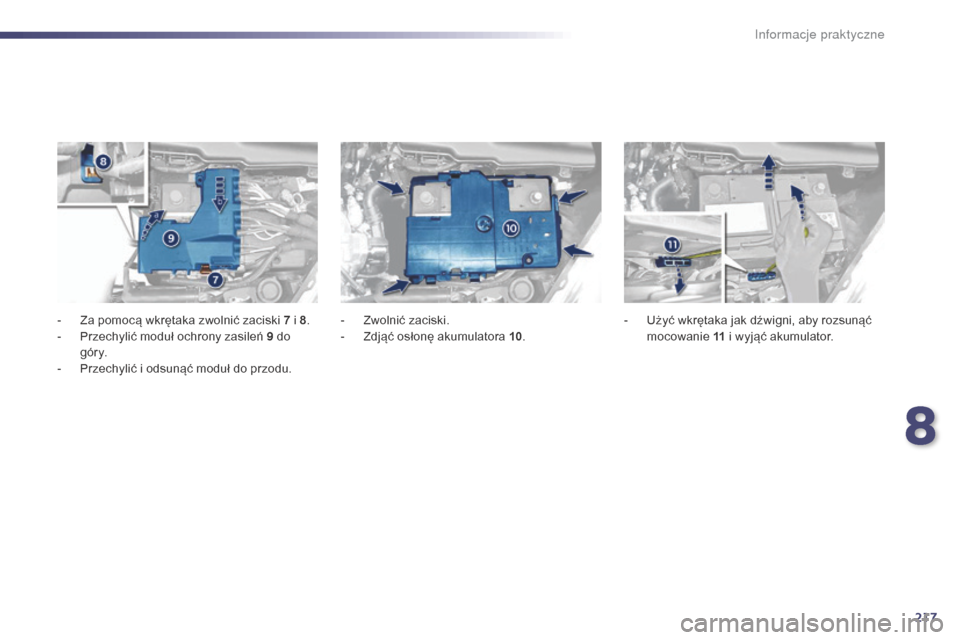

- Za pomocą wkrętaka zwolnić zaciski 7 i 8.
- P rzechylić moduł ochrony zasileń 9 do
góry.
-

P
rzechylić i odsunąć moduł do przodu. -
Z wolnić zaciski.
- Z djąć osłonę akumulatora 10.-
U żyć wkrętaka jak dźwigni, aby rozsunąć
mocowanie 11 i w yjąć akumulator.
8
Informacje praktyczne

218
508_pl_Chap08_info-pratiques_ed02-2014
Montaż
Aby zamontować akumulator, wykonać
czynności demontażu w odwrotnej kolejności,
a następnie podłączyć dodatni biegun (+) jako
ostatni.
Po montażu
- Sprawdzić końcówki przewodów akumulatora.
-

W
łączyć stacyjkę bez uruchamiania silnika.
-

S
prawdzić, czy nie pojawiają się
komunikaty błędów albo czy nie zapalają
się kontrolki. W przeciwnym razie
skontaktować się z ASO sieci PEUGEOT
albo z warsztatem specjalistycznym w celu
wyzerowania systemu.
-

S
prawdzić, czy wszystkie elementy
otwierane działają prawidłowo: drzwi i okna.
-

P
o montażu zaczekać około 1 minutę (albo
2
minuty w przypadku automatycznej lub
sterowanej skrzyni biegów).
-

U
ruchomić silnik.
-

S
prawdzić, czy systemy przeciwzaciskowe
działają prawidłowo: podnośniki szyb, dach
otwierany, dach panoramiczny. -

J
eżeli samochód posiada hamulec
elektryczny, sprawdzić jego działanie,
wykonując zaciąganie, a następnie
zwalnianie.
-
W
yłączyć stacyjkę.
-
W
ysiąść z samochodu, a następnie
sprawdzić, czy pilot zdalnego sterowania
działa prawidłowo.
-
Z
aprogramować: godzinę, stacje radiowe
i konfigurację radioodtwarzacza.
Po odłączeniu akumulatora
niektóre funkcje mogą być chwilowo
niedostępne: Stop (Stop & Start),
klimatyzacja, nawigacja.
W każdym przypadku, jeżeli wykryją Państwo
jakąkolwiek nieprawidłowość, należy
skontaktować się z ASO sieci PEUGEOT albo
z warsztatem specjalistycznym.
Informacje praktyczne

219
508_pl_Chap08_info-pratiques_ed02-2014

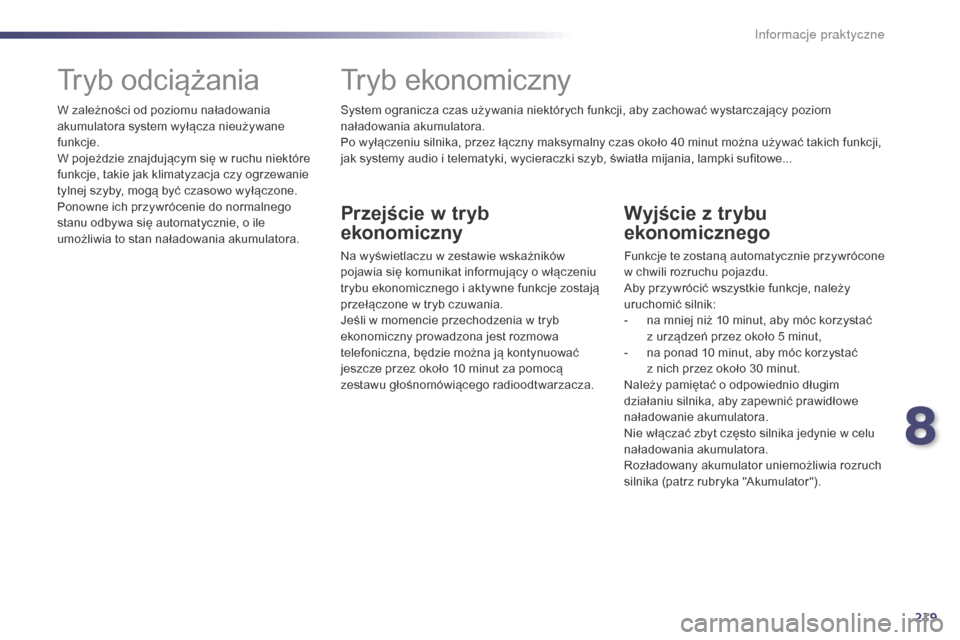

System ogranicza czas używania niektórych funkcji, aby zachować wystarczający poziom
naładowania akumulatora.
Po wyłączeniu silnika, przez łączny maksymalny czas około 40 minut można używać takich funkcji,
jak systemy audio i telematyki, wycieraczki szyb, światła mijania, lampki sufitowe...
Tryb ekonomiczny
Przejście w tryb
ekonomiczny
Na wyświetlaczu w zestawie wskaźników
pojawia się komunikat informujący o włączeniu
trybu ekonomicznego i aktywne funkcje zostają
przełączone w tryb czuwania.
Jeśli w momencie przechodzenia w tryb
ekonomiczny prowadzona jest rozmowa
telefoniczna, będzie można ją kontynuować
jeszcze przez około 10
minut za pomocą
zestawu głośnomówiącego radioodtwarzacza.
Wyjście z trybu
ekonomicznego
Funkcje te zostaną automatycznie przywrócone
w chwili rozruchu pojazdu.
Aby przywrócić wszystkie funkcje, należy
uruchomić silnik:
-

n
a mniej niż 10 minut, aby móc korzystać
z urządzeń przez około 5
minut,
-

n
a ponad 10 minut, aby móc korzystać
z nich przez około 30
minut.
Należy pamiętać o odpowiednio długim
działaniu silnika, aby zapewnić prawidłowe
naładowanie akumulatora.
Nie włączać zbyt często silnika jedynie w celu
naładowania akumulatora.
Rozładowany akumulator uniemożliwia rozruch
silnika (patrz rubryka "Akumulator").
Tryb odciążania
W zależności od poziomu naładowania
akumulatora system wyłącza nieużywane
funkcje.
W pojeździe znajdującym się w ruchu niektóre
funkcje, takie jak klimatyzacja czy ogrzewanie
tylnej szyby, mogą być czasowo wyłączone.
Ponowne ich przywrócenie do normalnego
stanu odbywa się automatycznie, o ile
umożliwia to stan naładowania akumulatora.
8
Informacje praktyczne

220
508_pl_Chap08_info-pratiques_ed02-2014
Wymiana pióra wycieraczki szyby
Przed demontażem pióra
wycieraczki przedniej szyby
F W ciągu minuty po wyłączeniu zapłonu przestawić przełącznik wycieraczek w taki
sposób, aby ustawić ich pióra na środku
przedniej szyby.
Demontaż
F Unieść ramię wycieraczki.
F O dpiąć i zdjąć pióro wycieraczki.
Montaż
F Założyć i wpiąć odpowiednie pióro wycieraczki.
F

P
ołożyć ostrożnie ramię wycieraczki na
szybę.
Po zamontowaniu pióra
wycieraczki przedniej szyby
F Włączyć zapłon.
F P onownie włączyć przełącznik
wycieraczek, aby ustawić je w położeniu
spoczynkowym.
In

221
508_pl_Chap08_info-pratiques_ed02-2014

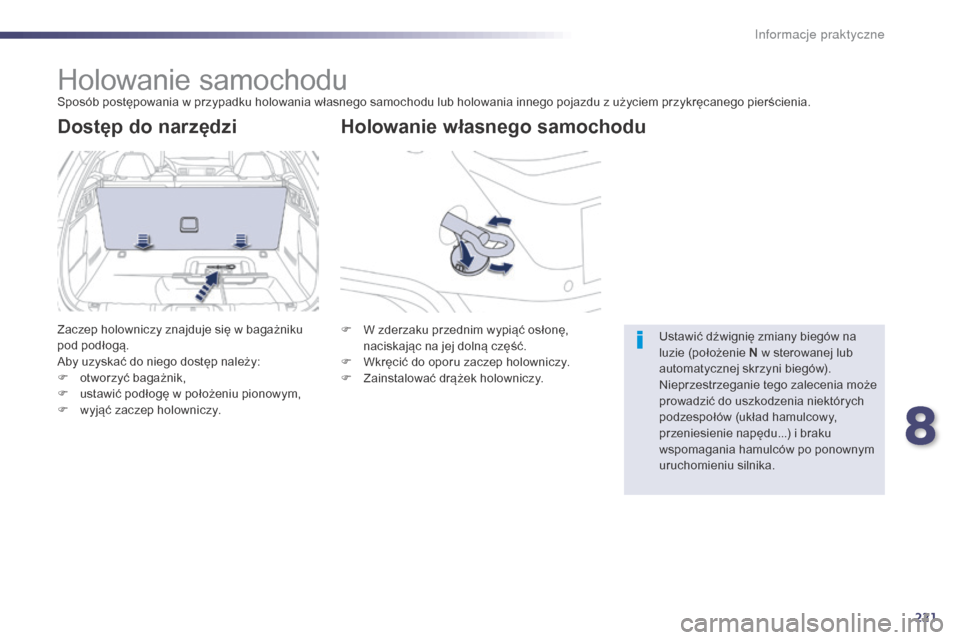

Holowanie samochoduSposób postępowania w przypadku holowania własnego samochodu lub holowania innego pojazdu z użyciem przykręcanego pierścienia.
Holowanie własnego samochodu
Dostęp do narzędzi
Zaczep holowniczy znajduje się w bagażniku
pod podłogą.
Aby uzyskać do niego dostęp należy:
F

o
tworzyć bagażnik,
F

u
stawić podłogę w położeniu pionowym,
F

w
yjąć zaczep holowniczy. F
W z derzaku przednim wypiąć osłonę,
naciskając na jej dolną część.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
ainstalować drążek holowniczy.Ustawić dźwignię zmiany biegów na
luzie (położenie
N w sterowanej lub
automatycznej skrzyni biegów).
Nieprzestrzeganie tego zalecenia może
prowadzić do uszkodzenia niektórych
podzespołów (układ hamulcowy,
przeniesienie napędu...) i braku
wspomagania hamulców po ponownym
uruchomieniu silnika.
8
Informacje praktyczne

222
508_pl_Chap08_info-pratiques_ed02-2014

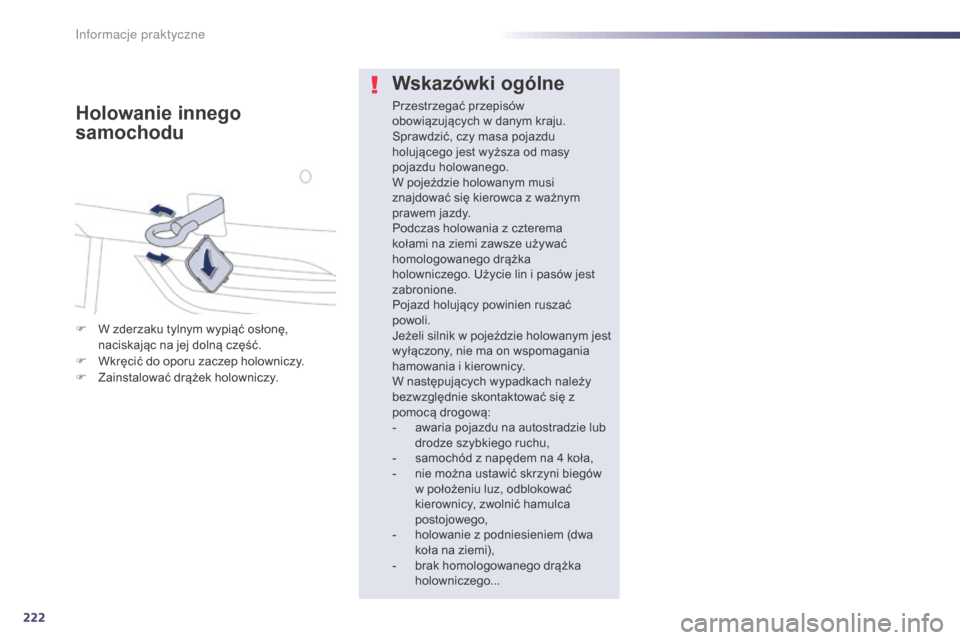

Wskazówki ogólne
Przestrzegać przepisów
obowiązujących w danym kraju.
Sprawdzić, czy masa pojazdu
holującego jest wyższa od masy
pojazdu holowanego.
W pojeździe holowanym musi
znajdować się kierowca z ważnym
prawem jazdy.
Podczas holowania z czterema
kołami na ziemi zawsze używać
homologowanego drążka
holowniczego. Użycie lin i pasów jest
zabronione.
Pojazd holujący powinien ruszać
powoli.
Jeżeli silnik w pojeździe holowanym jest
wyłączony, nie ma on wspomagania
hamowania i kierownicy.
W następujących wypadkach należy
bezwzględnie skontaktować się z
pomocą drogową:
-
a
waria pojazdu na autostradzie lub
drodze szybkiego ruchu,
-

s
amochód z napędem na 4 koła,
-

n
ie można ustawić skrzyni biegów
w położeniu luz, odblokować
kierownicy, zwolnić hamulca
postojowego,
-

h
olowanie z podniesieniem (dwa
koła na ziemi),
-

b
rak homologowanego drążka
holowniczego...Holowanie innego
samochodu
F W zderzaku tylnym wypiąć osłonę,
naciskając na jej dolną część.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
ainstalować drążek holowniczy.
