2014 Peugeot 508 Hybrid Instrukcja Obsługi (in Polish)

175
508_pl_Chap07_securite_ed02-2014

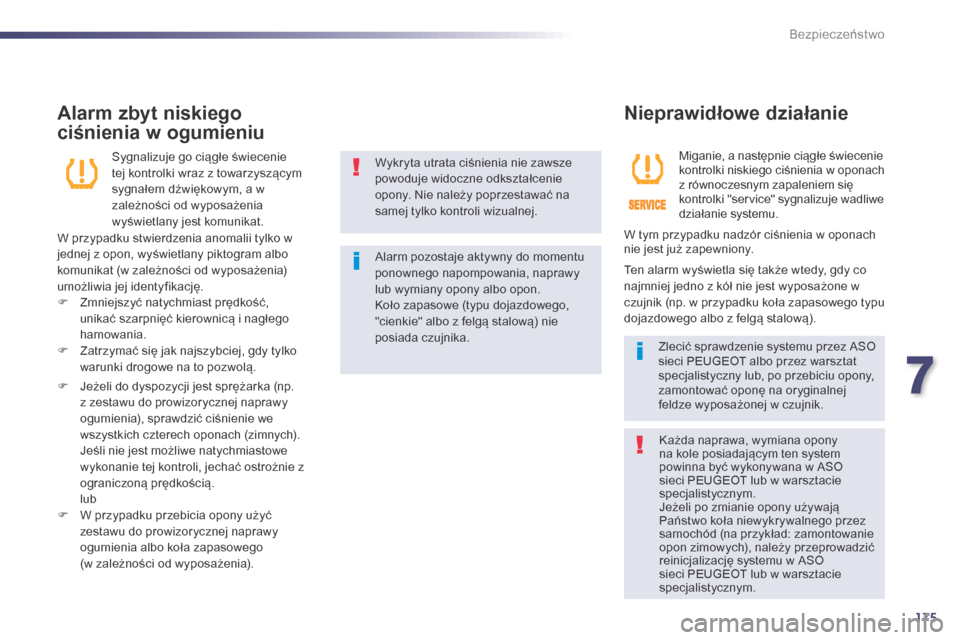

Wykryta utrata ciśnienia nie zawsze
powoduje widoczne odkształcenie
opony. Nie należy poprzestawać na
samej tylko kontroli wizualnej.
Alarm pozostaje aktywny do momentu
ponownego napompowania, naprawy
lub wymiany opony albo opon.
Koło zapasowe (typu dojazdowego,
"cienkie" albo z felgą stalową) nie
posiada czujnika.
Nieprawidłowe działanie
Miganie, a następnie ciągłe świecenie
kontrolki niskiego ciśnienia w oponach
z równoczesnym zapaleniem się
kontrolki "service" sygnalizuje wadliwe
działanie systemu.
Ten alarm wyświetla się także wtedy, gdy co
najmniej jedno z kół nie jest wyposażone w
czujnik (np. w przypadku koła zapasowego typu
dojazdowego albo z felgą stalową). Zlecić sprawdzenie systemu przez ASO
sieci PEUGEOT albo przez warsztat
specjalistyczny lub, po przebiciu opony,
zamontować oponę na oryginalnej
feldze wyposażonej w czujnik.
Alarm zbyt niskiego
ciśnienia w ogumieniu
Sygnalizuje go ciągłe świecenie
tej kontrolki wraz z towarzyszącym
sygnałem dźwiękowym, a w
zależności od wyposażenia
wyświetlany jest komunikat.
W przypadku stwierdzenia anomalii tylko w
jednej z opon, wyświetlany piktogram albo
komunikat (w zależności od wyposażenia)
umożliwia jej identyfikację.
F

Z

mniejszyć natychmiast prędkość,
unikać szarpnięć kierownicą i nagłego
hamowania.
F

Z

atrzymać się jak najszybciej, gdy tylko
warunki drogowe na to pozwolą.
F

J

eżeli do dyspozycji jest sprężarka (np.
z zestawu do prowizorycznej naprawy
ogumienia), sprawdzić ciśnienie we
wszystkich czterech oponach (zimnych).
J

eśli nie jest możliwe natychmiastowe
wykonanie tej kontroli, jechać ostrożnie z
ograniczoną prędkością.
l

ub
F

W p

rzypadku przebicia opony użyć
zestawu do prowizorycznej naprawy
ogumienia albo koła zapasowego
(w zależności od wyposażenia). Każda naprawa, wymiana opony
na kole posiadającym ten system
powinna być wykonywana w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Jeżeli po zmianie opony używają
Państwo koła niewykrywalnego przez
samochód (na przykład: zamontowanie
opon zimowych), należy przeprowadzić
reinicjalizację systemu w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
W tym przypadku nadzór ciśnienia w oponach
nie jest już zapewniony.
7
Bezpieczeństwo

176
508_pl_Chap07_securite_ed02-2014
System elektronicznej kontroli stabilności
(ESC: Electronic Stability Control) obejmuje
następujące systemy:
-
s
ystem zapobiegający blokadzie kół (ABS)
oraz elektroniczny rozdzielacz hamowania
(REF),
-

s
ystem wspomagania hamowania
awaryjnego (AFU),
-

s
ystem zapobiegający poślizgowi kół
(ASR),
-

d
ynamiczna kontrola stabilności (CDS).
System elektronicznej kontroli stabilności (ESC)
Definicje
System zapobiegający blokadzie
kół (ABS) oraz elektroniczny
rozdzielacz hamowania (REF)
System ten zwiększa stabilność oraz
zwrotność samochodu w trakcie hamowania
oraz zwiększa kontrolę na zakrętach,
w szczególności na złej lub śliskiej
nawierzchni.
ABS uniemożliwia zablokowanie się kół
w trakcie hamowania awaryjnego.
REF zapewnia równe hamowanie każdego
koła.
System wspomagania
hamowania awaryjnego (AFU)
W nagłych wypadkach system ten umożliwia
jak najszybsze osiągnięcie optymalnej siły
hamowania i tym samym zmniejsza drogę
hamowania.
System włącza się w zależności od szybkości
nacisku na pedał hamulca. Powoduje on
zmniejszenie oporu pedału hamulca i
zwiększenie skuteczności hamowania.
System zapobiegający
poślizgowi kół (ASR)
System ASR optymalizuje napęd samochodu
poprzez działanie na hamulce kół napędowych
oraz silnik, tak by ograniczyć poślizg kół.
Umożliwia on również poprawienie stabilności
kierunkowej w momencie przyspieszania.
Dynamiczna kontrola stabilności
(CDS)
W przypadku różnicy między torem jazdy
samochodu a torem żądanym przez kierowcę,
system CDS kontroluje poszczególne koła i
automatycznie wyhamowuje jedno lub kilka
kół oraz wpływa na silnik, tak by samochód
powrócił na żądany tor jazdy w granicach praw
fizyki.
Bezpieczeństwo

177
508_pl_Chap07_securite_ed02-2014

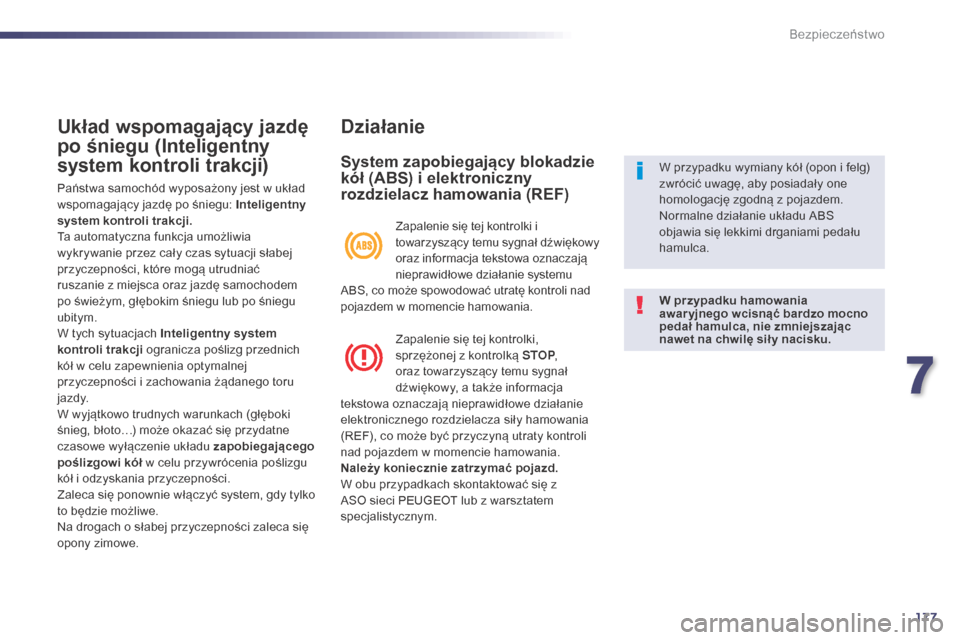

Układ wspomagający jazdę
po śniegu (Inteligentny
system kontroli trakcji)
Państwa samochód wyposażony jest w układ
wspomagający jazdę po śniegu: Inteligentny
system kontroli trakcji.
Ta automatyczna funkcja umożliwia
wykrywanie przez cały czas sytuacji słabej
przyczepności, które mogą utrudniać
ruszanie z miejsca oraz jazdę samochodem
po świeżym, głębokim śniegu lub po śniegu
ubitym.
W tych sytuacjach Inteligentny system
kontroli trakcji ogranicza poślizg przednich
kół w celu zapewnienia optymalnej
przyczepności i zachowania żądanego toru
j a zdy.
W wyjątkowo trudnych warunkach (głęboki
śnieg, błoto…) może okazać się przydatne
czasowe wyłączenie układu zapobiegającego
poślizgowi kół w celu przywrócenia poślizgu
kół i odzyskania przyczepności.
Zaleca się ponownie włączyć system, gdy tylko
to będzie możliwe.
Na drogach o słabej przyczepności zaleca się
opony zimowe.
Działanie
System zapobiegający blokadzie
kół (ABS) i elektroniczny
rozdzielacz hamowania (REF)
W przypadku hamowania
awaryjnego wcisnąć bardzo mocno
pedał hamulca, nie zmniejszaj ąc
nawet na chwilę sił y nacisku. W przypadku wymiany kół (opon i felg)
zwrócić uwagę, aby posiadały one
homologację zgodną z pojazdem.
Normalne działanie układu ABS
objawia się lekkimi drganiami pedału
hamulca.
Zapalenie się tej kontrolki i
towarzyszący temu sygnał dźwiękowy
oraz informacja tekstowa oznaczają
nieprawidłowe działanie systemu
ABS, co może spowodować utratę kontroli nad
pojazdem w momencie hamowania.
Zapalenie się tej kontrolki,
sprzężonej z kontrolką STOP ,
oraz towarzyszący temu sygnał
dźwiękowy, a także informacja
tekstowa oznaczają nieprawidłowe działanie
elektronicznego rozdzielacza siły hamowania
(REF), co może być przyczyną utraty kontroli
nad pojazdem w momencie hamowania.
Należy koniecznie zatrzymać pojazd.
W obu przypadkach skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
7
Bezpieczeństwo

178
508_pl_Chap07_securite_ed02-2014
Włączenie
System włącza się automatycznie po każdym
uruchomieniu silnika.
W przypadku utraty przyczepności następuje
uruchomienie systemu.Jest to sygnalizowane miganiem
kontrolki w zestawie wskaźników.
Wyłączenie
W wyjątkowych warunkach (rozruch pojazdu,
który wjechał w błoto, unieruchomionego w
śniegu, na sypkim gruncie) korzystne może
się okazać wyłączenie systemu ASR w celu
spowodowania poślizgu kół i odzyskania
przyczepności.
Usterka działania
Zapalenie się kontrolki, sygnał
dźwiękowy oraz komunikat
na wyświetlaczu w zestawie
wskaźników, oznaczają usterkę
systemu.
Ponowne włączenie
System aktywuje się automatycznie po każdym
wyłączeniu zapłonu lub po przekroczeniu
prędkości 20
km/h.
F

A
by ręcznie przywrócić działanie systemu,
ponownie nacisnąć przycisk "ASR OFF" .
F

N

acisnąć przycisk "ASR OFF" .
Zapala się kontrolka przycisku, a na
wyświetlaczu w zestawie wskaźników
wyświetla się komunikat "System
antypoślizgowy wyłączony" *: system
ASR nie wpływa na pracę silnika.
System zapobiegający poślizgowi kół (ASR)
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym w celu kontroli
systemu.
* W zależności od wersji.
Bezpieczeństwo

179
508_pl_Chap07_securite_ed02-2014

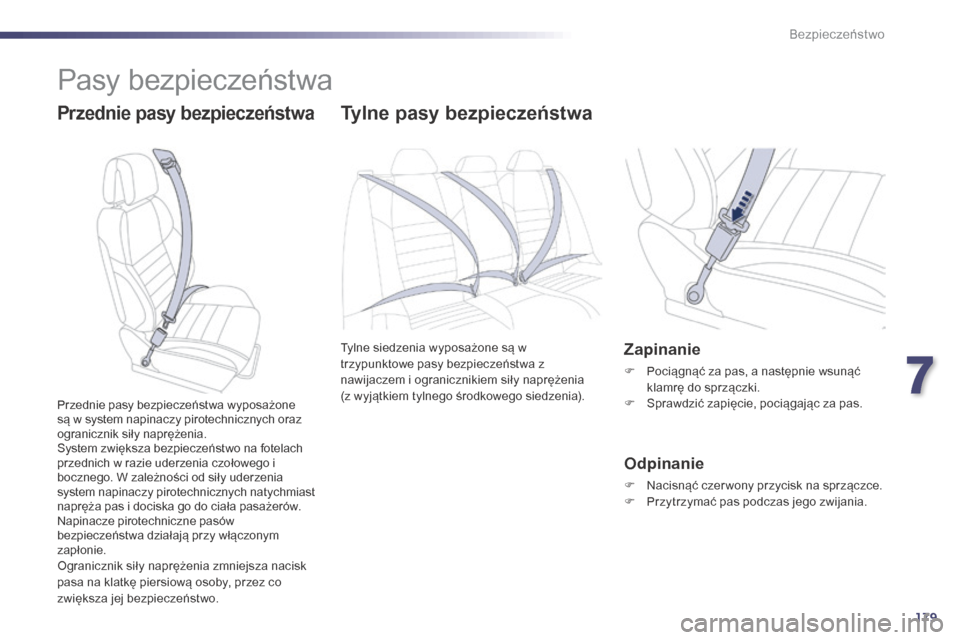

Pasy bezpieczeństwa
Przednie pasy bezpieczeństwaTylne pasy bezpieczeństwa
Tylne siedzenia wyposażone są w
trzypunktowe pasy bezpieczeństwa z
nawijaczem i ogranicznikiem siły naprężenia
(z wyjątkiem tylnego środkowego siedzenia).Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania.
Przednie pasy bezpieczeństwa wyposażone
są w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego i
bocznego. W zależności od siły uderzenia
system napinaczy pirotechnicznych natychmiast
napręża pas i dociska go do ciała pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, przez co
zwiększa jej bezpieczeństwo.
7
Bezpieczeństwo

180
508_pl_Chap07_securite_ed02-2014
Regulacja wysokości z przodu
F Aby odnaleźć punkt mocowania, ścisnąć moduł i przesunąć go aż do zablokowania.
Powyżej mniej więcej 20
km/h przez
dwie minuty kontrolka(kontrolki)
miga(migają) i uruchamia się sygnał
dźwiękowy. Po upływie dwóch minut
kontrolka (kontrolki) pozostanie(pozostaną)
zapalona (zapalone) dopóki kierowca lub
pasażer (pasażerowie) nie zapnie(zapną)
pasów bezpieczeństwa.
Kontrolka(kontrolki) niezapięcia /
odpięcia pasów bezpieczeństwa
1. Kontrolka niezapięcia / odpięcia pasów z
przodu i/lub z tyłu w zestawie wskaźników.
2.
K

ontrolka przedniego lewego pasa.
3.
K

ontrolka przedniego prawego pasa.
4.
K

ontrolka tylnego prawego pasa.
5.
K

ontrolka tylnego środkowego pasa.
6.
K

ontrolka tylnego lewego pasa.
Kontrolka(kontrolki) przedniego(przednich) i
tylnego(tylnych) pasa(pasów) bezpieczeństwa
Po włączeniu zapłonu w zestawie
wskaźników zapala się kontrolka
1, a odpowiednia kontrolka (od
2
do 6 ) zapala się na czer wono na
wyświetlaczu kontrolek pasów bezpieczeństwa
i przedniej poduszki powietrznej pasażera,
jeżeli dany pas nie jest zapięty lub został
o dp i ę t y.
Bezpieczeństwo

181
508_pl_Chap07_securite_ed02-2014

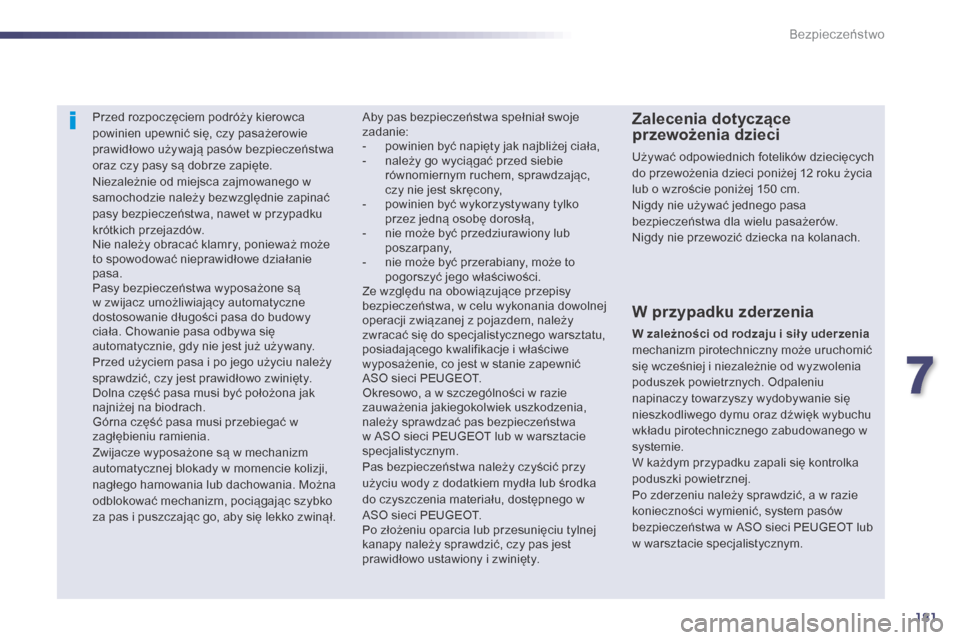

Przed rozpoczęciem podróży kierowca
powinien upewnić się, czy pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz czy pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego w
samochodzie należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w przypadku
krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać w
zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i puszczając go, aby się lekko zwinął.Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150
cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Aby pas bezpieczeństwa spełniał swoje
zadanie:
-
p
owinien być napięty jak najbliżej ciała,
-
n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając,
czy nie jest skręcony,
-

p

owinien być wykorzystywany tylko
przez jedną osobę dorosłą,
-

n

ie może być przedziurawiony lub
poszarpany,
-

n

ie może być przerabiany, może to
pogorszyć jego właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w celu wykonania dowolnej
operacji związanej z pojazdem, należy
zwracać się do specjalistycznego warsztatu,
posiadającego kwalifikacje i właściwe
wyposażenie, co jest w stanie zapewnić
ASO sieci PEUGEOT.
Okresowo, a w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego w
ASO sieci PEUGEOT.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego w
systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, system pasów
bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
7
Bezpieczeństwo

182
508_pl_Chap07_securite_ed02-2014
Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnym
środkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają one działanie pasów
bezpieczeństwa, wyposażonych w ogranicznik
siły napięcia (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-
w r
azie silnego zderzenia poduszki
napełniają się natychmiast, co zapewnia
lepszą ochronę pasażerów pojazdu
(z wyjątkiem pasażera na tylnym środkowym
siedzeniu); natychmiast po zderzeniu gaz
zawarty w poduszce powietrznej ulatnia się,
aby nie ograniczać widoczności i ułatwić
ewentualne wyjście pasażerów,
-

w r
azie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki nie
zadziałają, jedynym zabezpieczeniem
w takich sytuacjach są pasy bezpieczeństwa.
Poduszki powietrzne funkcjonują
tylko przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała. Wystrzeleniu poduszki powietrznej
towarzyszy wydostawanie się
dymu oraz odgłos, spowodowane
odpaleniem ładunku pirotechnicznego
zabudowanego w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu może na krótki czas
osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S
trefa uderzenia bocznego.
Przednie poduszki powietrzne
Aktywacja
Poduszki powietrzne wyzwalają się, o ile
przednia poduszka powietrzna pasażera nie
jest wyłączona, w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A, zgodnie z osią wzdłużną
samochodu w płaszczyźnie poziomej oraz
w kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach i kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera
w celu amortyzacji szarpnięcia do przodu. W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera w desce
rozdzielczej powyżej przedniego schowka.
Bezpieczeństwo
