2014 Peugeot 508 Hybrid Instrukcja Obsługi (in Polish)

239
508_pl_Chap09_verifications_ed02-2014

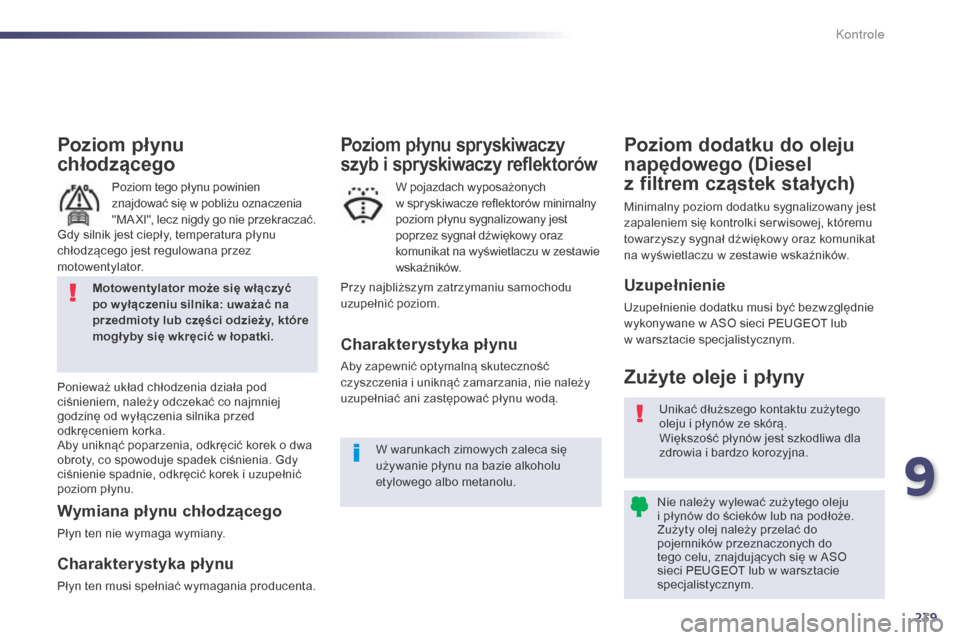

Poziom płynu
chłodzącego
Poziom tego płynu powinien
znajdować się w pobliżu oznaczenia
"MA XI", lecz nigdy go nie przekraczać.
Ponieważ układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej
godzinę od wyłączenia silnika przed
odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu.
Wymiana płynu chłodzącego
Płyn ten nie wymaga wymiany.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów
W pojazdach wyposażonych
w spryskiwacze reflektorów minimalny
poziom płynu sygnalizowany jest
poprzez sygnał dźwiękowy oraz
komunikat na wyświetlaczu w zestawie
wskaźników.
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do
pojemników przeznaczonych do
tego celu, znajdujących się w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Zużyte oleje i płyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Poziom dodatku do oleju
napędowego (Diesel
z filtrem cząstek stałych)
Minimalny poziom dodatku sygnalizowany jest
zapaleniem się kontrolki ser wisowej, któremu
towarzyszy sygnał dźwiękowy oraz komunikat
na wyświetlaczu w zestawie wskaźników.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez
motowentylator.
Przy najbliższym zatrzymaniu samochodu
uzupełnić poziom.
W warunkach zimowych zaleca się
używanie płynu na bazie alkoholu
etylowego albo metanolu.
Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.
9
Kontrole

240
508_pl_Chap09_verifications_ed02-2014
Kontrole
Akumulator 12 V
Akumulator jest bezobsługowy.Mimo wszystko należy sprawdzać
czystość i dokręcenie klem, zwłaszcza
w okresie letnim i zimowym.
Terminy wymiany elementów
filtrujących znajdują się w książce
serwisowej i gwarancyjnej.
Filtr powietrza i filtr kabiny
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w książce ser wisowej
i gwarancyjnej.
Filtr olejuObecność tej etykiety, zwłaszcza
w połączeniu z funkcją Stop & Start, wskazuje
na zastosowanie akumulatora ołowiowego
12 V, o specjalnej technologii i parametrach,
wymagającego, w przypadku wymiany
albo odłączenia, inter wencji wyłącznie ze
strony ASO sieci PEUGEOT lub warsztatu
specjalistycznego.
Filtr cząstek stałych (Diesel)
Początek nasycenia
filtra cząstek stałych jest
sygnalizowany zapaleniem
się na chwilę tej kontrolki i pojawieniem się
komunikatu na ekranie wielofunkcyjnym.
Gdy tylko warunki na drodze na to
pozwolą, wykonać regenerację filtra,
jadąc z prędkością co najmniej 60
km/h
do momentu zgaśnięcia kontrolki.
Jeżeli kontrolka pozostaje zapalona, to
znaczy, że brakuje dodatku; zapoznać
się z paragrafem "Poziom dodatku do
oleju napędowego".
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z książką ser wisową i gwarancyjną i w zależności od silnika pojazdu.
Kontrolę można wykonać w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.
Przed przystąpieniem do prac związanych
z akumulatorem należy zapoznać się
z rubryką "Akumulator 12

V ", aby uzyskać
informacje dotyczące odłączania i ponownego
podłączania akumulatora. W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji
samochodu ( jazda miejska...), filtr y należy
w ymieniać dwa razy częściej
.
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Kontrole

241
508_pl_Chap09_verifications_ed02-2014

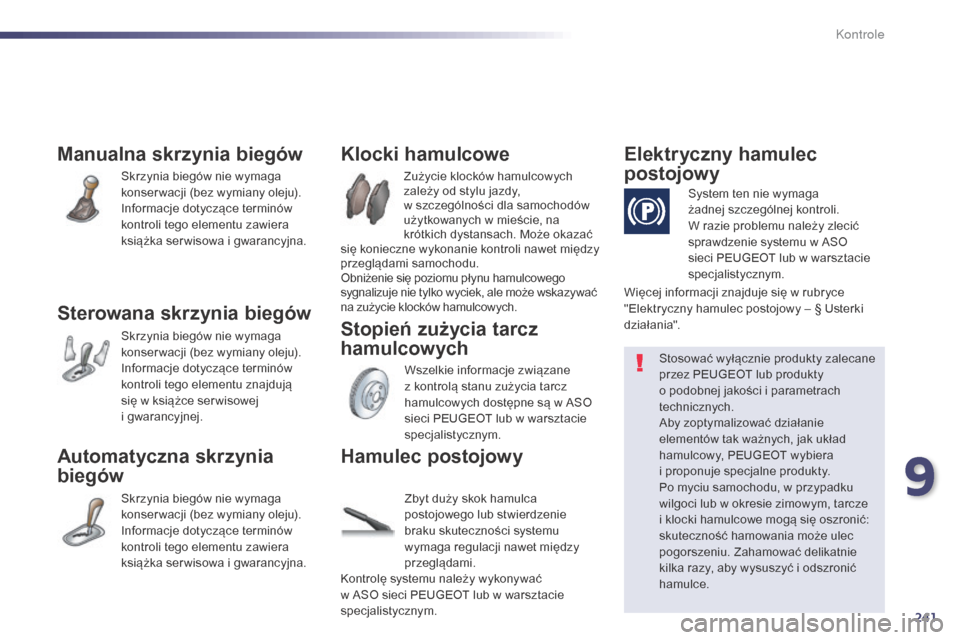

Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera
książka ser wisowa i gwarancyjna.
Sterowana skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu znajdują
się w książce ser wisowej
i gwarancyjnej.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera
książka ser wisowa i gwarancyjna.Zużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności dla samochodów
użytkowanych w mieście, na
krótkich dystansach. Może okazać
się konieczne wykonanie kontroli nawet między
przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
sygnalizuje nie tylko wyciek, ale może wskazywać
na zużycie klocków hamulcowych.
Klocki hamulcowe
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Stopień zużycia tarcz
hamulcowych Elektryczny hamulec
postojowy
System ten nie wymaga
żadnej szczególnej kontroli.
W razie problemu należy zlecić
sprawdzenie systemu w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty
o podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, PEUGEOT wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.
Hamulec postojowy
Zbyt duży skok hamulca
postojowego lub stwierdzenie
braku skuteczności systemu
wymaga regulacji nawet między
przeglądami.
Kontrolę systemu należy wykonywać
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym. Więcej informacji znajduje się w rubryce
"Elektryczny hamulec postojowy – § Usterki
działania".
9
Kontrole

242
508_pl_Chap09_verifications_ed02-2014
Dodatek AdBlue i system SCR
do silników Diesla Blue HDi
Aby chronić środowisko i zapewnić
przestrzeganie nowej normy Euro 6, nie
zmniejszając przy tym osiągów i nie zwiększając
zużycia paliwa w silnikach Diesla, PEUGEOT
wyposażył swoje samochody w urządzenie,
które łączy w sobie system SCR (Selektywnej
Redukcji Katalitycznej) z filtrem cząstek stałych
(FAP) w celu uzdatniania spalin.
System SCR
Za pomocą dodatku zwanego AdBlue®
zawierającego mocznik katalizator
przekształca do 85% tlenków azotu (NOx) na
azot i wodę, które są nieszkodliwe dla zdrowia
i środowiska. Dodatek AdBlue
® mieści się w specjalnym
zbiorniku, umieszczonym pod bagażnikiem
w tylnej części samochodu. Jego pojemność
wynosi 17

litrów: umożliwia to przebieg około
20

000

km przed włączeniem się urządzenia
alarmowego, które ostrzega kierowcę, gdy
zawartość zbiornika pozwala na przejechanie
tylko 2400

km.
W trakcie każdego zaprogramowanego
przeglądu w ASO sieci PEUGEOT albo w
warsztacie specjalistycznym zbiornik dodatku
AdBlue
® jest całkowicie napełniany, aby
zapewnić prawidłowe działanie systemu SCR.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglądami przekracza granicę
20

000

km, zalecamy udanie się do ASO sieci
PEUGEOT lub do warsztatu specjalistycznego,
aby uzupełnić ilość dodatku. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń
przez samochód nie odpowiada już
przepisom Euro 6: Państwa samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej awarii
systemu SCR, należy udać się jak
najszybciej do ASO sieci PEUGEOT
albo do warsztatu specjalistycznego:
po przebyciu 1100

km włączy się
automatycznie urządzenie, aby
uniemożliwić uruchomienie silnika.
Kontrole

243
508_pl_Chap09_verifications_ed02-2014

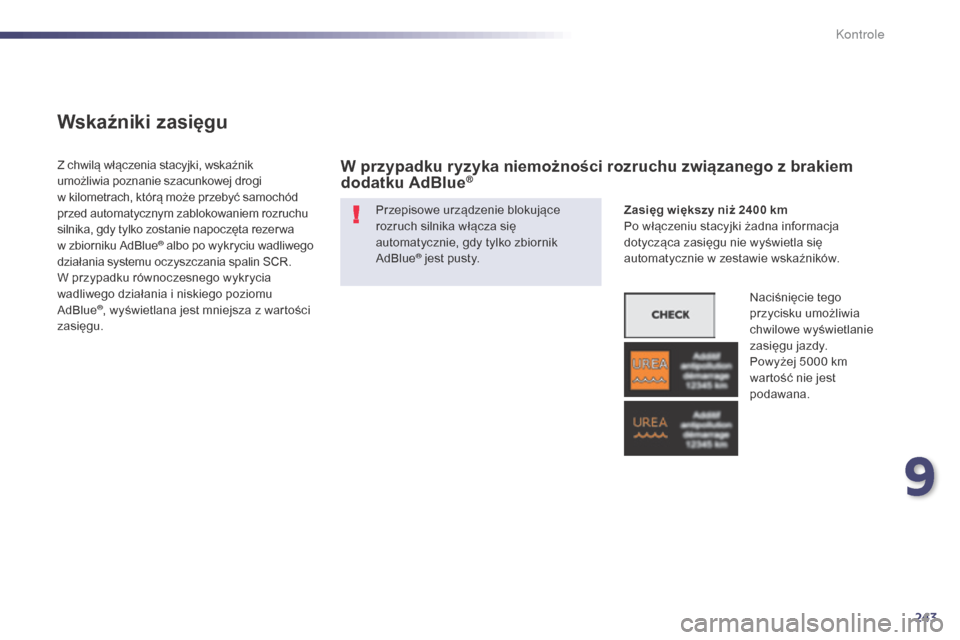

Wskaźniki zasięgu
Przepisowe urządzenie blokujące
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty.
Z chwilą włączenia stacyjki, wskaźnik

umożliwia poznanie szacunkowej drogi
w kilometrach, którą może przebyć samochód
przed automatycznym zablokowaniem rozruchu
silnika, gdy tylko zostanie napoczęta rezer wa
w zbiorniku AdBlue
® albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu
AdBlue
®, wyświetlana jest mniejsza z wartości
zasięgu. Zasięg większy
niż 2400 km
Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Naciśnięcie tego
przycisku umożliwia
chwilowe wyświetlanie
zasięgu jazdy.
Powyżej 5000
km
wartość nie jest
podawana.
W przypadku ryzyka niemożności rozruchu związanego z brakiem
dodatku AdBlue®
9
Kontrole

244
508_pl_Chap09_verifications_ed02-2014
Zasięg pomiędzy 600 i 2400 km
Z c hwilą włączenia stacyjki zapala się
wskaźnik UREA, czemu towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu (np.
"Uzupełnij dodatkiem układu oczyszczania
spalin: Rozruch zabroniony za 1500
km")
informującego o zasięgu jazdy wyrażonym w
kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
300
km, dopóki zapas dodatku w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym, aby uzupełnić zapas dodatku
AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Patrz paragraf "Uzupełnianie dodatku
AdBlue
®". Zasięg pomiędzy 0 i 600 km
Z chwilą włączenia stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA, czemu
towarzyszy sygnał dźwiękowy i wyświetlenie
komunikatu (np. "Uzupełnij dodatkiem układu
oczyszczania spalin: Rozruch zabroniony
za 600 km") informującego o zasięgu jazdy
wyrażonym w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki zapas dodatku w zbiorniku
nie zostanie uzupełniony.
Należy skontaktować się z ASO sieci PEUGEOT
albo z warsztatem specjalistycznym, aby
uzupełnić zapas dodatku AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Patrz paragraf "Uzupełnianie dodatku AdBlue
®".
Zaniechanie grozi niemożnością ponownego
uruchomienia i dalszego korzystania z
samochodu. Awaria związana z brakiem dodatku
AdBlue
®
Po włączeniu stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA, czemu
towarzyszy sygnał dźwiękowy i wyświetlenie
komunikatu "Napełnić dodatkiem układu
oczyszczania spalin: Rozruch zabroniony".
Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym w celu uzupełnienia
właściwą ilością dodatku. Jeżeli
wykonuje się tę operację we własnym
zakresie, należy koniecznie wlać do
zbiornika co najmniej 3,8
litra AdBlue
®.
Patrz paragraf "Uzupełnianie dodatku
AdBlue
®".
Kontrole

245
508_pl_Chap09_verifications_ed02-2014

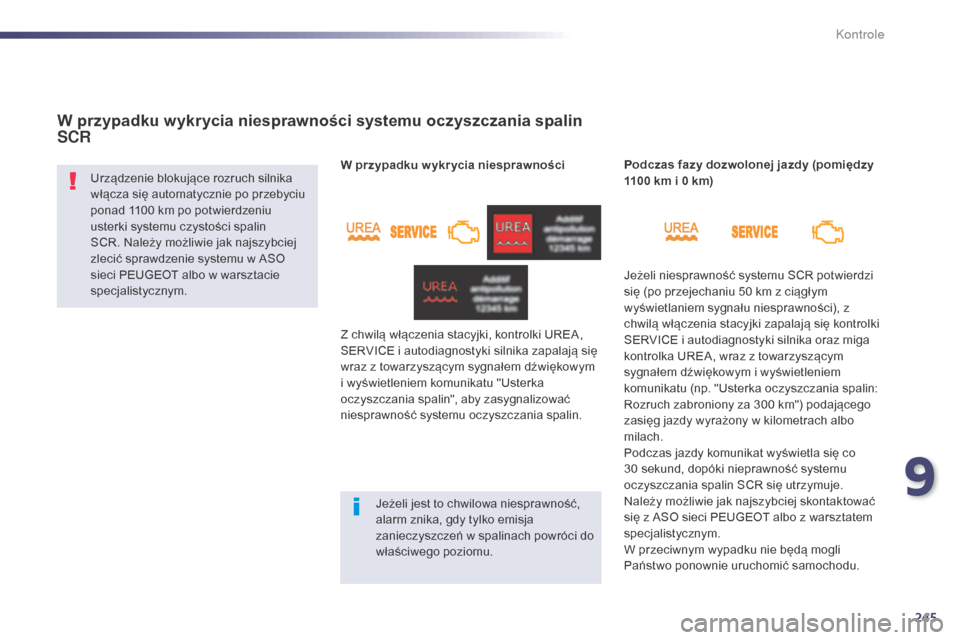

W przypadku wykrycia niesprawności systemu oczyszczania spalin
SCR
Urządzenie blokujące rozruch silnika
włącza się automatycznie po przebyciu
ponad 1100 km po potwierdzeniu
usterki systemu czystości spalin
SCR. Należy możliwie jak najszybciej
zlecić sprawdzenie systemu w ASO
sieci PEUGEOT albo w warsztacie
specjalistycznym. W przypadku w ykr ycia niesprawności
Z chwilą włączenia stacyjki, kontrolki UREA,
SERVICE i autodiagnostyki silnika zapalają się
wraz z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Usterka
oczyszczania spalin", aby zasygnalizować
niesprawność systemu oczyszczania spalin.
Jeżeli jest to chwilowa niesprawność,
alarm znika, gdy tylko emisja
zanieczyszczeń w spalinach powróci do
właściwego poziomu. Podczas fazy dozwolonej jazdy (pomiędzy
110 0 k
m i 0 km)
Jeżeli niesprawność systemu SCR potwierdzi
się (po przejechaniu 50
km z ciągłym
wyświetlaniem sygnału niesprawności), z
chwilą włączenia stacyjki zapalają się kontrolki
SERVICE i autodiagnostyki silnika oraz miga
kontrolka UREA, wraz z towarzyszącym
sygnałem dźwiękowym i wyświetleniem
komunikatu (np. "Usterka oczyszczania spalin:
Rozruch zabroniony za 300
km") podającego
zasięg jazdy wyrażony w kilometrach albo
milach.
Podczas jazdy komunikat wyświetla się co
30
sekund, dopóki nieprawność systemu
oczyszczania spalin SCR się utrzymuje.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli
Państwo ponownie uruchomić samochodu.
9
Kontrole

246
508_pl_Chap09_verifications_ed02-2014
Dopuszczalna granica przebiegu
została przekroczona: urządzenie
blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Rozruch zabroniony
Przy każdym włączeniu stacyjki zapalają
się kontrolki SERVICE i autodiagnostyki
silnika oraz miga kontrolka UREA wraz z
towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Usterka
oczyszczania spalin: Rozruch zabroniony".
Zamarznięcie dodatku
AdBlue®
Dodatek AdBlue® zamarza w
temperaturze niższej od około -11°C.
System SCR posiada urządzenie do
podgrzewania zbiornika AdBlue
®.
W wyjątkowych sytuacjach
(utrzymywanie samochodu w
temperaturach zawsze niższych od
-15°C przez długi czas) alarm usterki
systemu oczyszczania spalin może być
związany z zamarznięciem AdBlue
® w
samochodzie.
Zaparkować samochód w cieplejszym
pomieszczeniu na kilka godzin, dopóki
dodatek nie przejdzie w stan ciekły.
Zgaśnięcie kontrolki ostrzegawczej
systemu czystości spalin nie następuje
natychmiast, stanie się to po
przejechaniu kilkudziesięciu kilometrów.
Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci PEUGEOT
albo do warsztatu specjalistycznego.
Kontrole
