2014 Peugeot 508 Hybrid Instrukcja Obsługi (in Polish)

103
508_pl_Chap04_conduite_ed02-2014
Odradza się włączanie hamulca
postojowego w przypadku dużych
mrozów (zamarzanie) oraz w przypadku
holowania (awaria, przyczepa...).
W tym celu należy wyłączyć funkcje
automatyczne albo wyłączyć ręcznie
hamulec postojowyPrzed opuszczeniem samochodu
należy sprawdzić, czy kontrolki hamulca
postojowego w zestawie wskaźników
i na dźwigni A świecą się na stałe.
Elektryczny hamulec postojowy posiada dwa
tr yby działania:
-

W

łączenie/wyłączenie automatyczne

A

utomatyczne włączenie następuje
po wyłączeniu silnika, natomiast
automatyczne wyłączenie – przy ruszaniu
z miejsca (funkcje domyślnie włączone),
-

Wł

ączanie/wyłączanie ręczne

R

ęczne włączenie hamulca postojowego
jest możliwe poprzez łopatki sterującej A .
R

ęczne wyłączenie hamulca postojowego
jest możliwe poprzez naciśnięcie
i puszczenie łopatki przy jednoczesnym
wciśnięciu pedału hamulca.
Jeżeli hamulec nie jest zaciągnięty, to
w momencie otwarcia drzwi kierowcy włączy
się sygnał dźwiękowy, a na wyświetlaczu
w zestawie wskaźników pojawi się komunikat.
Programowanie trybu
Zależnie od kraju sprzedaży pojazdu można
wyłączyć opcję automatycznego włączania
hamulca po wyłączeniu silnika
i automatycznego jego wyłączania podczas
ruszania z miejsca. Po zatrzymaniu samochodu w celu włączenia
hamulca postojowego, przy silniku pracującym
lub wyłączonym, pociągnąć
dźwignię A.
Włączanie ręczne
Aktywacja / dezaktywacja odbywa
się w menu na wyświetlaczu
w zestawie wskaźników.
Włączanie i wyłączanie hamulca postojowego
odbywa się zatem ręcznie. Włączenie hamulca postojowego jest
sygnalizowane:
-
p
rzez zaświecenie kontrolki
hamulca i kontrolki P na
dźwigni A,
-

p
rzez wyświetlenie komunikatu
"Parking brake on" (hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy przy pracującym
silniku, jeżeli hamulec postojowy nie jest
włączony, włącza się sygnał dźwiękowy
i pojawia odpowiedni komunikat, chyba że
w przypadku automatycznej skrzyni biegów
dźwignia znajduje się w położeniu P (Park).

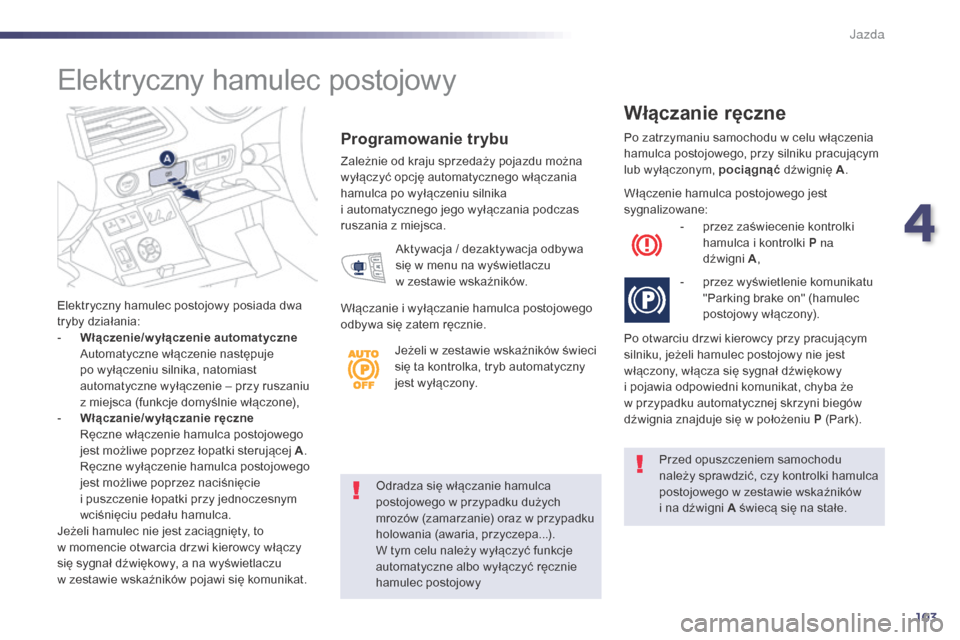

Elektryczny hamulec postojowy
Jeżeli w zestawie wskaźników świeci
się ta kontrolka, tryb automatyczny
jest wyłączony.
4
Jazda

104
508_pl_Chap04_conduite_ed02-2014
Przy włączonym zapłonie lub pracującym
silniku, aby wyłączyć hamulec postojowy,
nacisnąć pedał hamulca, pociągnąć , a
następnie zwolnić dźwignię A .
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane:
Wyłączenie ręczne
- zgaśnięciem kontrolki hamulca oraz kontrolki P na dźwigni A ,
-

w
yświetleniem komunikatu
"Parking brake off " (hamulec
postojowy wyłączony).
W przypadku pociągnięcia dźwigni A bez
naciśnięcia pedału hamulca, hamulec
postojowy nie zostanie wyłączony, a w
zestawie wskaźników pojawi się komunikat. W razie potrzeby hamulec postojowy można
zaciągnąć z maksymalną siłą. W tym celu
należy
pociągnąć i przytrzymać dźwignię
A aż do pojawienia się komunikatu "Hamulec
postojowy maksymalnie zaciągnięty"
i włączenia sygnału dźwiękowego.
Maksymalne zaciągnięcie hamulca jest
niezbędne:
-
w p
rzypadku samochodu holującego
przyczepę kempingową lub inną
przyczepę, gdy funkcje automatyczne
są włączone, a użytkownik chce ręcznie
zaciągnąć hamulec postojowy,
-
g
dy możliwa jest zmiana nachylenia
podłoża podczas postoju (przykłady:
transport statkiem, ciężarówką, na
lawecie).
Maksymalne zaciągnięcie
hamulca
Przed opuszczeniem samochodu
należy sprawdzić, czy kontrolki hamulca
postojowego w zestawie wskaźników
i na dźwigni A świecą się na stałe.
Nie pozostawiać dziecka bez opieki w
samochodzie z włączonym zapłonem,
ponieważ mogłoby ono wyłączyć
hamulec postojowy.
Włączanie automatyczne,
przy wyłączonym silniku
- zaświeceniem kontrolki hamulca i kontrolki P na dźwigni A ,
-

w
yświetleniem komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
W stojącym samochodzie hamulec postojowy
włącza się automatycznie po w yłączeniu
silnika.
Włączenie hamulca postojowego jest
sygnalizowane:
W przypadku holowania obciążonego
samochodu lub zatrzymania na
powierzchni o dużym nachyleniu,
maksymalnie zaciągnąć hamulec,
skręcić koła w kierunku krawężnika
i włączyć bieg.
Po maksymalnym zaciągnięciu hamulca
czas jego zwalniania jest o wiele dłuższy.
Jazda

105
508_pl_Chap04_conduite_ed02-2014

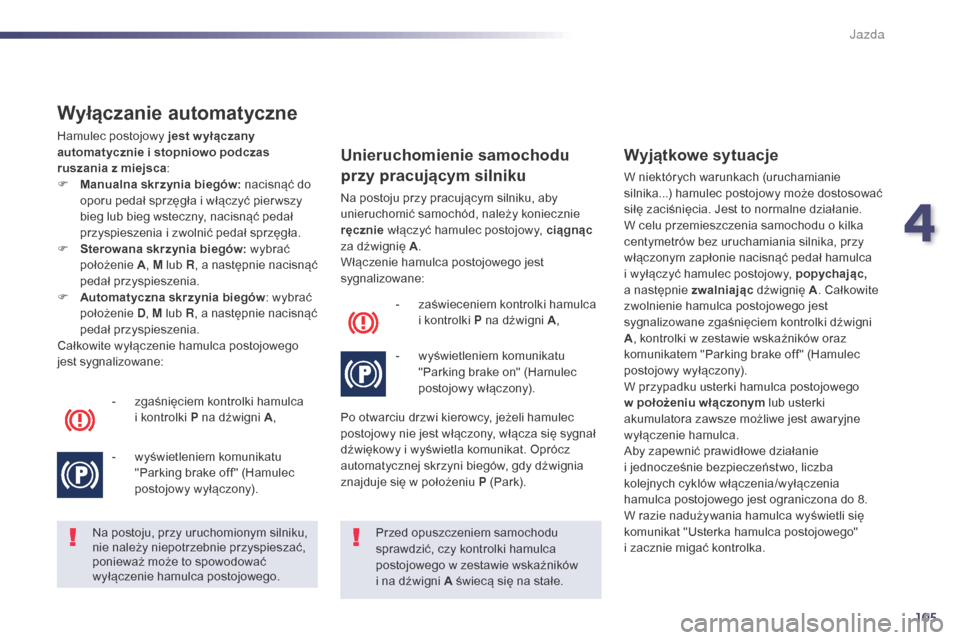

Wyłączanie automatyczne
Hamulec postojowy jest w yłączany
automatycznie i stopniowo podczas
ruszania z miejsca:
F
M
anualna skrzynia biegów: nacisnąć do
oporu pedał sprzęgła i włączyć pier wszy
bieg lub bieg wsteczny, nacisnąć pedał
przyspieszenia i zwolnić pedał sprzęgła.
F

S
terowana skrzynia biegów: wybrać
położenie A, M lub R, a następnie nacisnąć
pedał przyspieszenia.
F

A
utomatyczna skrzynia biegów : wybrać
położenie D, M lub R , a następnie nacisnąć
pedał przyspieszenia.
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane:
-

z
gaśnięciem kontrolki hamulca
i kontrolki P na dźwigni A ,
-

w
yświetleniem komunikatu
"Parking brake off " (Hamulec
postojowy wyłączony).
Na postoju, przy uruchomionym silniku,
nie należy niepotrzebnie przyspieszać,
ponieważ może to spowodować
wyłączenie hamulca postojowego. Przed opuszczeniem samochodu
sprawdzić, czy kontrolki hamulca
postojowego w zestawie wskaźników
i na dźwigni A świecą się na stałe.
Unieruchomienie samochodu
przy pracującym silniku
Na postoju przy pracującym silniku, aby
unieruchomić samochód, należy koniecznie
ręcznie
włączyć hamulec postojowy, ciągnąc
za dźwignię A .
Włączenie hamulca postojowego jest
sygnalizowane:
-

z
aświeceniem kontrolki hamulca
i kontrolki P na dźwigni A ,
-

w
yświetleniem komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy, jeżeli hamulec
postojowy nie jest włączony, włącza się sygnał
dźwiękowy i wyświetla komunikat. Oprócz
automatycznej skrzyni biegów, gdy dźwignia
znajduje się w położeniu P (Park).
Wyjątkowe sytuacje
W niektórych warunkach (uruchamianie
silnika...) hamulec postojowy może dostosować
siłę zaciśnięcia. Jest to normalne działanie.
W celu przemieszczenia samochodu o kilka
centymetrów bez uruchamiania silnika, przy
włączonym zapłonie nacisnąć pedał hamulca
i wyłączyć hamulec postojowy, popychając,
a następnie zwalniając dźwignię A. Całkowite
zwolnienie hamulca postojowego jest
sygnalizowane zgaśnięciem kontrolki dźwigni
A , kontrolki w zestawie wskaźników oraz
komunikatem "Parking brake off " (Hamulec
postojowy wyłączony).
W przypadku usterki hamulca postojowego
w położeniu włączonym lub usterki
akumulatora zawsze możliwe jest awaryjne
wyłączenie hamulca.
Aby zapewnić prawidłowe działanie
i jednocześnie bezpieczeństwo, liczba
kolejnych cyklów włączenia/wyłączenia
hamulca postojowego jest ograniczona do 8.
W razie nadużywania hamulca wyświetli się
komunikat "Usterka hamulca postojowego"
i zacznie migać kontrolka.
4
Jazda

106
508_pl_Chap04_conduite_ed02-2014
Hamowanie awaryjne
W razie usterki układu nożnego hamulca
głównego pociągnięcie i przytrzymanie dźwigni
A umożliwia zatrzymanie samochodu.
Dynamiczna kontrola stabilności gwarantuje
stabilność podczas hamowania awaryjnego.
W razie usterki hamowania awaryjnego zostaje
wyświetlony komunikat "Usterka hamulca
postojowego".W razie usterki systemu CDS,
sygnalizowanego zapaleniem się tej
kontrolki, stabilność hamowania nie
jest zapewniona.
W tym wypadku stabilność samochodu musi
zapewnić kierowca poprzez wielokrotne
"ciągnięcie – puszczanie" płytki dźwigni A .Z hamowania awaryjnego należy
korzystać jedynie w wyjątkowych
sytuacjach.
W przypadku awarii akumulatora
elektryczny hamulec postojowy
przestaje działać.
Ze względów bezpieczeństwa, jeżeli
hamulec postojowy nie jest włączony,
unieruchomić samochód, włączając
bieg albo umieszczając klin blokujący
pod jednym z kół.
Skontaktować się z ASO sieci
PEUGEOT albo z warsztatem
specjalistycznym.
J

107
508_pl_Chap04_conduite_ed02-2014

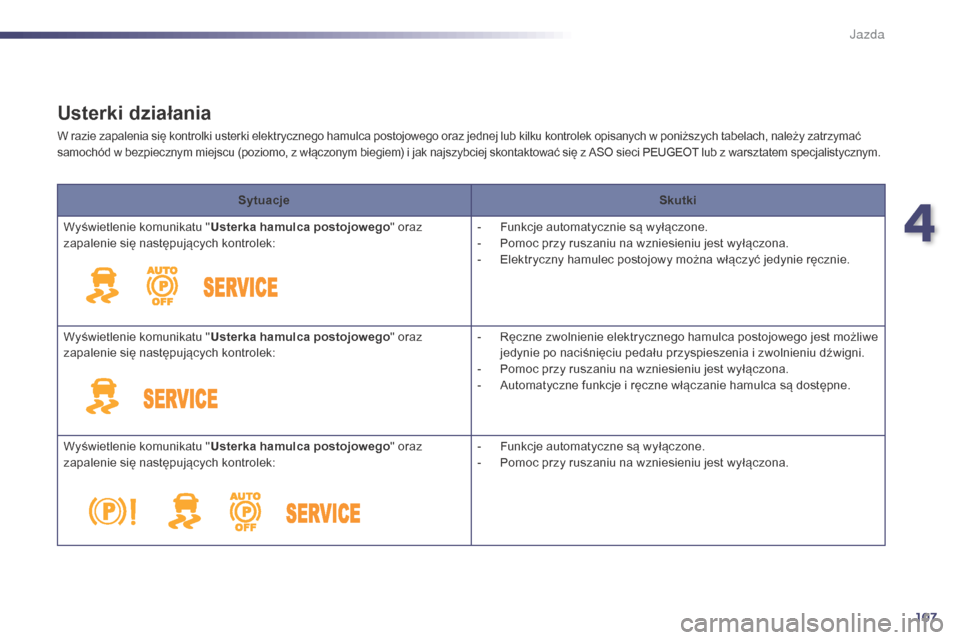

Usterki działania
W razie zapalenia się kontrolki usterki elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w poniższych tabelach, należy zatrzymać
samochód w bezpiecznym miejscu (poziomo, z włączonym biegiem) i jak najszybciej skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
SytuacjeSkutki
Wyświetlenie komunikatu " Usterka hamulca postojowego " oraz
zapalenie się następujących kontrolek: -

F
unkcje automatycznie są wyłączone.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
-

E
lektryczny hamulec postojowy można włączyć jedynie ręcznie.
Wyświetlenie komunikatu " Usterka hamulca postojowego " oraz
zapalenie się następujących kontrolek: -

R
ęczne zwolnienie elektrycznego hamulca postojowego jest możliwe
jedynie po naciśnięciu pedału przyspieszenia i zwolnieniu dźwigni.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
-

A
utomatyczne funkcje i ręczne włączanie hamulca są dostępne.
Wyświetlenie komunikatu " Usterka hamulca postojowego " oraz
zapalenie się następujących kontrolek: -

F
unkcje automatyczne są wyłączone.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
4
J

108
508_pl_Chap04_conduite_ed02-2014
SytuacjeSkutki
Aby zaciągnąć elektryczny hamulec postojowy:
F

z
atrzymać samochód i wyłączyć zapłon,
F

p
ociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do
zakończenia zaciągania hamulca,
F

w
łączyć zapłon i sprawdzić, czy zaświeciły się kontrolki
elektrycznego hamulca postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego
działania.
Aby zwolnić elektryczny hamulec postojowy:
F

w
łączyć zapłon,
F

p
opchnąć dźwignię i przytrzymać ją przez około 3 sekundy, a
następnie puścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapalą się po
włączeniu zapłonu, procedury te nie działają. Zatrzymać samochód na
poziomej powierzchni i sprawdzić system w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
i ewentualnie
miga
Wyświetlenie komunikatu "
Usterka hamulca postojowego " oraz
zapalenie się następujących kontrolek: -

D
ostępne są jedynie funkcje automatycznego włączania hamulca
po wyłączeniu silnika i automatycznego zwalniania hamulca po
przyspieszeniu.
-

W
łączanie/wyłączanie ręczne elektrycznego hamulca postojowego
oraz hamowanie awaryjne są niedostępne.
i ewentualnie
miga
Wyświetlenie komunikatu " Usterka akumulatora". -

W
ymaga to natychmiastowego zatrzymania samochodu
z zachowaniem niezbędnych środków ostrożności. Zatrzymać
i unieruchomić samochód (w razie potrzeby podłożyć klocek pod koło).
-

W
łączyć elektryczny hamulec postojowy przed wyłączeniem silnika.
Jazda

109
508_pl_Chap04_conduite_ed02-2014

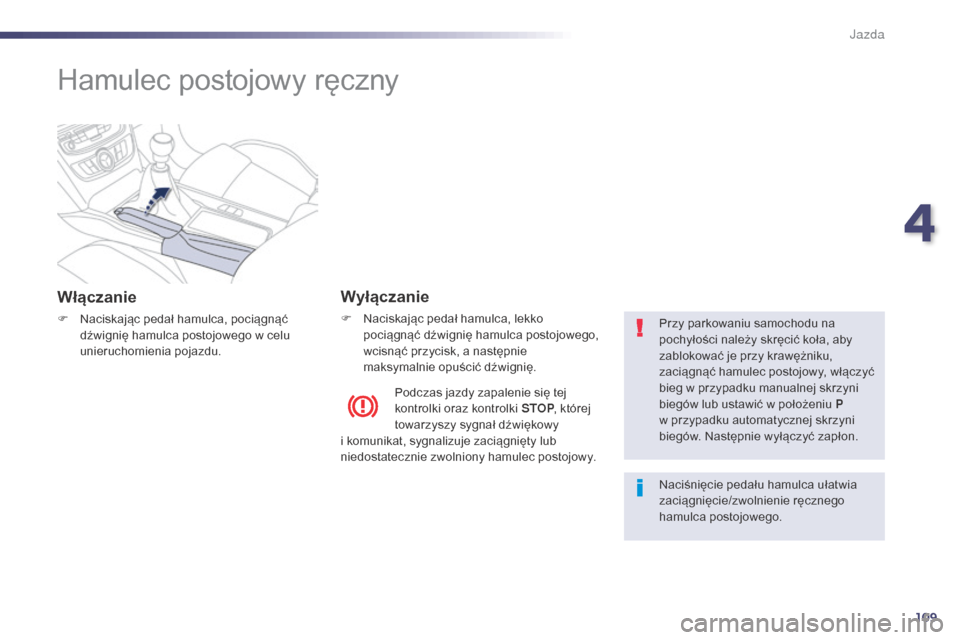

Hamulec postojowy ręczny
Włączanie
F Naciskając pedał hamulca, pociągnąć dźwignię hamulca postojowego w celu
unieruchomienia pojazdu.
Wyłączanie
F Naciskając pedał hamulca, lekko pociągnąć dźwignię hamulca postojowego,
wcisnąć przycisk, a następnie
maksymalnie opuścić dźwignię. Przy parkowaniu samochodu na
pochyłości należy skręcić koła, aby
zablokować je przy krawężniku,
zaciągnąć hamulec postojowy, włączyć
bieg w przypadku manualnej skrzyni
biegów lub ustawić w położeniu P
w przypadku automatycznej skrzyni
biegów. Następnie wyłączyć zapłon.
Podczas jazdy zapalenie się tej
kontrolki oraz kontrolki STOP
, której
towarzyszy sygnał dźwiękowy
i komunikat, sygnalizuje zaciągnięty lub
niedostatecznie zwolniony hamulec postojowy.
Naciśnięcie pedału hamulca ułatwia
zaciągnięcie/zwolnienie ręcznego
hamulca postojowego.
4
Jazda

110
508_pl_Chap04_conduite_ed02-2014
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych
obrotach.
Ze względów bezpieczeństwa i dla
ułatwienia rozruchu silnika:
-
z
awsze włączać luz,
-

n
acisnąć pedał sprzęgła.
W przypadku jazdy po zalanej drodze
albo podczas przejeżdżania brodem,
jechać powoli.
Manualna 6-biegowa skrzynia biegów
Włączanie 5. lub 6. biegu
F Przestawić dźwignię zmiany biegów maksymalnie w prawo, aby prawidłowo
wybrać 5. lub 6. bieg.
Włączenie biegu
wstecznego
F Podnieść kołnierz pod gałką i przestawić dźwignię zmiany biegów w lewo i do
przodu.
Nieprzestrzeganie tego zalecenia
może spowodować nieodwracalne
uszkodzenie skrzyni biegów
(przypadkowe włączenie 3. albo
4. biegu).
W przypadku jazdy po zalanej drodze
albo przejazdu brodem, jechać powoli.
Jazda
