2014 Peugeot 508 Hybrid Instrukcja Obsługi (in Polish)

183
508_pl_Chap07_securite_ed02-2014

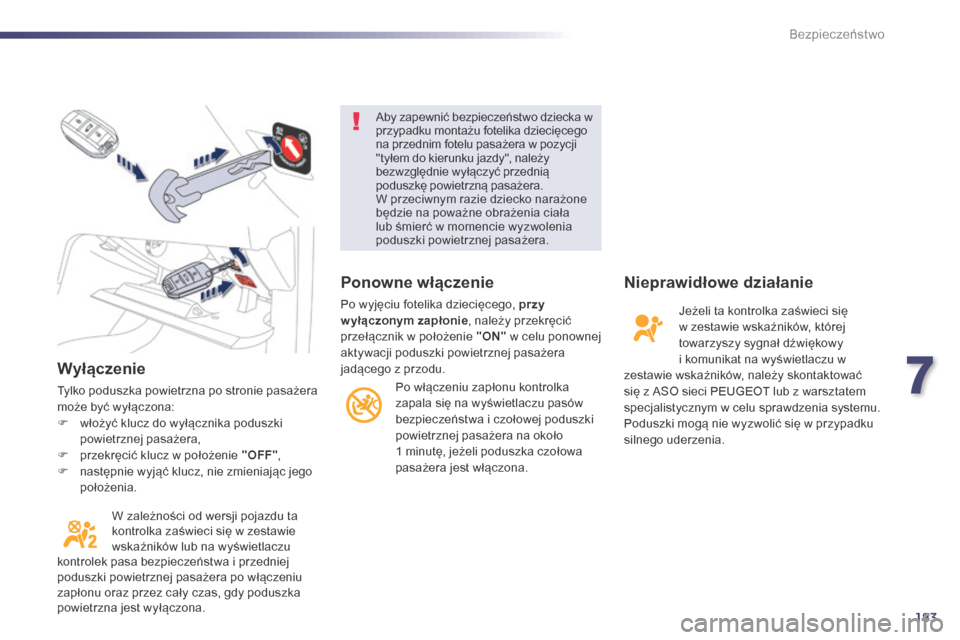

Wyłączenie
Tylko poduszka powietrzna po stronie pasażera
może być wyłączona:
F
w
łożyć klucz do wyłącznika poduszki
powietrznej pasażera,
F

p
rzekręcić klucz w położenie "OFF" ,
F

n
astępnie wyjąć klucz, nie zmieniając jego
położenia.
W zależności od wersji pojazdu ta
kontrolka zaświeci się w zestawie
wskaźników lub na wyświetlaczu
kontrolek pasa bezpieczeństwa i przedniej
poduszki powietrznej pasażera po włączeniu
zapłonu oraz przez cały czas, gdy poduszka
powietrzna jest wyłączona. Aby zapewnić bezpieczeństwo dziecka w
przypadku montażu fotelika dziecięcego
na przednim fotelu pasażera w pozycji
"tyłem do kierunku jazdy", należy
bezwzględnie wyłączyć przednią
poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone
będzie na poważne obrażenia ciała
lub śmierć w momencie wyzwolenia
poduszki powietrznej pasażera.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego, przy
wyłączonym zapłonie
, należy przekręcić
przełącznik w położenie "ON" w celu ponownej
aktywacji poduszki powietrznej pasażera
jadącego z przodu.
Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pasów
bezpieczeństwa i czołowej poduszki
powietrznej pasażera na około
1
minutę, jeżeli poduszka czołowa
pasażera jest włączona.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, której
towarzyszy sygnał dźwiękowy
i komunikat na wyświetlaczu w
zestawie wskaźników, należy skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym w celu sprawdzenia systemu.
Poduszki mogą nie wyzwolić się w przypadku
silnego uderzenia.
7
Bezpieczeństwo

184
508_pl_Chap07_securite_ed02-2014
Boczne poduszki powietrzne
Aktywacja
Boczne poduszki powietrzne wyzwalają się
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy biodrem i ramieniem osoby
zajmującej przedni fotel samochodu i płytą
danych drzwi. W razie silnego uderzenia bocznego, system
chroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest
wbudowana w szkielecie oparcia fotela po
stronie drzwi.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S
trefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne
W razie silnego uderzenia bocznego system
chroni kierowcę i pasażerów (z wyjątkiem
pasażera na tylnym środkowym siedzeniu),
ograniczając niebezpieczeństwo uszkodzenia
boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części kabiny. W przypadku niewielkiego uderzenia
lub zahaczenia boku pojazdu lub w
przypadku dachowania, poduszka
powietrzna może nie zadziałać.
W przypadku uderzenia z przodu lub z
tyłu, poduszka kurtynowa nie zadziała.
Aktywacja
Kurtynowe poduszki powietrzne wyzwalają
się jednocześnie z odpowiednimi poduszkami
bocznymi w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia
B, prostopadle do osi wzdłużnej
samochodu, w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija
się między osobą na przednim lub tylnym
siedzeniu samochodu i szybą.
Jeżeli kontrolka zapali się w zestawie
wskaźników, włączy się sygnał
dźwiękowy, a na wyświetlaczu
w zestawie wskaźników pojawi
się komunikat, należy skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym w celu sprawdzenia systemu.
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.
Usterka działania
Bezpieczeństwo

185
508_pl_Chap07_securite_ed02-2014

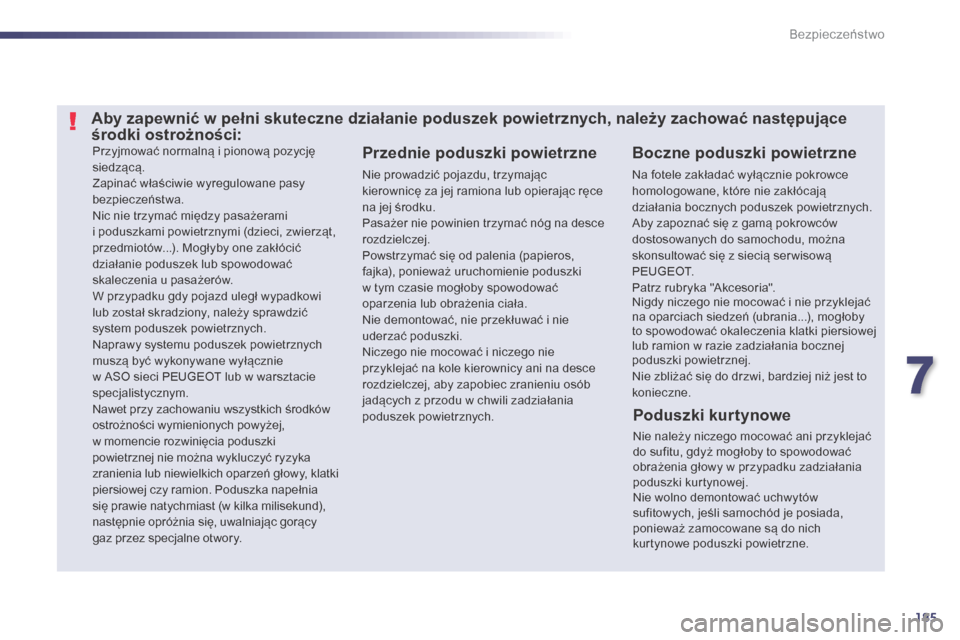

Przyjmować normalną i pionową pozycję
siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nic nie trzymać między pasażerami
i poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...). Mogłyby one zakłócić
działanie poduszek lub spowodować
skaleczenia u pasażerów.
W przypadku gdy pojazd uległ wypadkowi
lub został skradziony, należy sprawdzić
system poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Nawet przy zachowaniu wszystkich środków
ostrożności wymienionych powyżej,
w momencie rozwinięcia poduszki
powietrznej nie można wykluczyć ryzyka
zranienia lub niewielkich oparzeń głowy, klatki
piersiowej czy ramion. Poduszka napełnia
się prawie natychmiast (w kilka milisekund),
następnie opróżnia się, uwalniając gorący
gaz przez specjalne otwory.Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z siecią ser wisową
P E U G E O T.
Patrz rubryka "Akcesoria".
Nigdy niczego nie mocować i nie przyklejać
na oparciach siedzeń (ubrania...), mogłoby
to spowodować okaleczenia klatki piersiowej
lub ramion w razie zadziałania bocznej
poduszki powietrznej.
Nie zbliżać się do drzwi, bardziej niż jest to
konieczne.
Przednie poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki
w tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie
uderzać poduszki.
Niczego nie mocować i niczego nie
przyklejać na kole kierownicy ani na desce
rozdzielczej, aby zapobiec zranieniu osób
jadących z przodu w chwili zadziałania
poduszek powietrznych.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następujące
środki ostrożności:
Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w przypadku zadziałania
poduszki kurtynowej.
Nie wolno demontować uchwytów
sufitowych, jeśli samochód je posiada,
ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.
7
Bezpieczeństwo

186
508_pl_Chap08_info-pratiques_ed02-2014

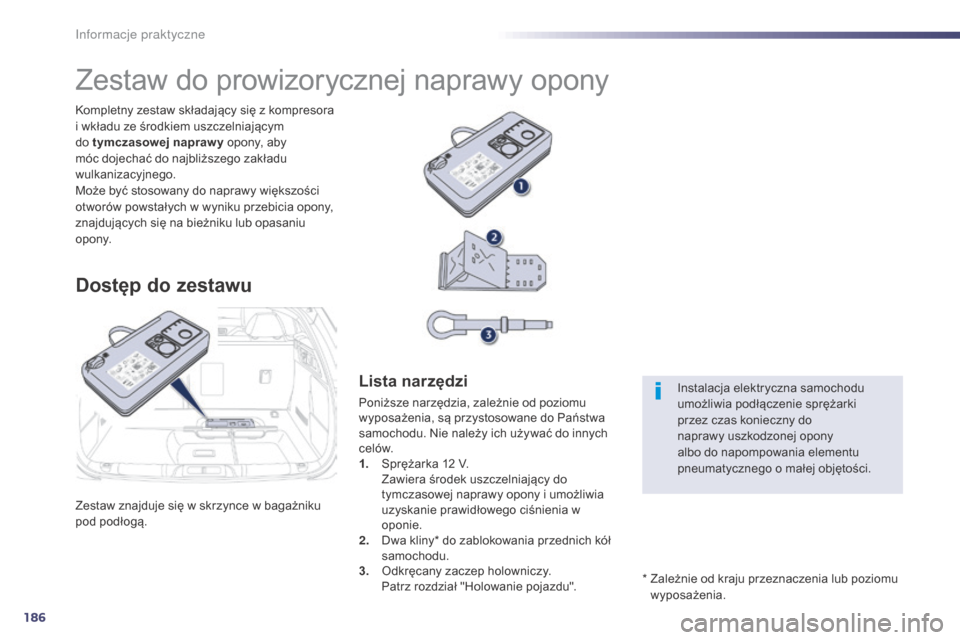

Zestaw znajduje się w skrzynce w bagażniku
pod podłogą. Kompletny zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającym
do tymczasowej napraw y opony, aby
móc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów powstałych w wyniku przebicia opony,
znajdujących się na bieżniku lub opasaniu
opony.
Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu
Lista narzędzi
Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa
samochodu. Nie należy ich używać do innych
celów.
1.
S
prężarka 12 V.
Z

awiera środek uszczelniający do
tymczasowej naprawy opony i umożliwia
uzyskanie prawidłowego ciśnienia w
oponie.
2.
D

wa kliny* do zablokowania przednich kół
samochodu.
3.
O

dkręcany zaczep holowniczy.
P

atrz rozdział "Holowanie pojazdu". *

Z
ależnie od kraju przeznaczenia lub poziomu
wyposażenia. Instalacja elektryczna samochodu
umożliwia podłączenie sprężarki
przez czas konieczny do
naprawy uszkodzonej opony
albo do napompowania elementu
pneumatycznego o małej objętości.
Informacje praktyczne

187
i
508_pl_Chap08_info-pratiques_ed02-2014

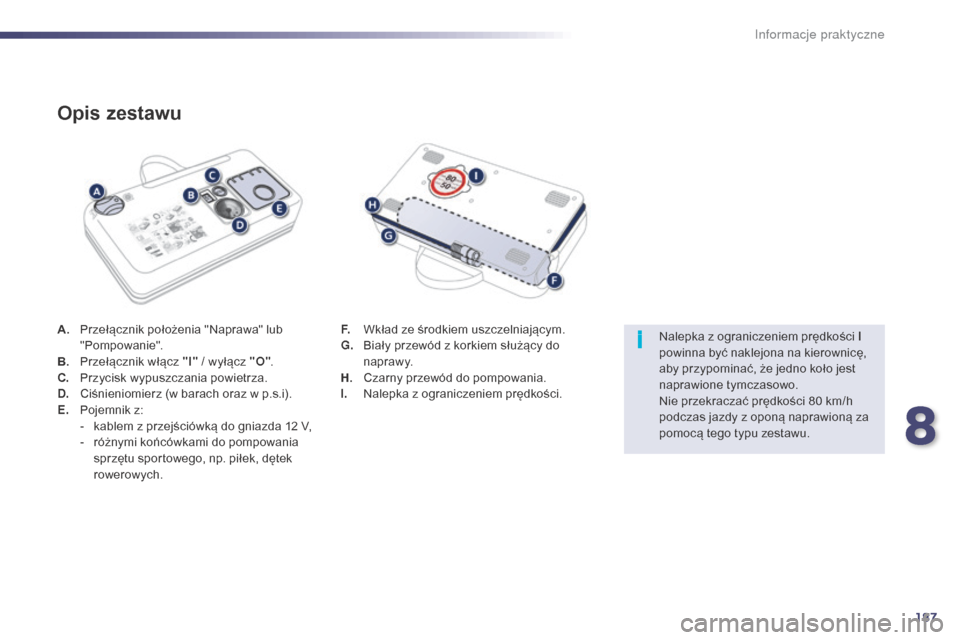

A. Przełącznik położenia "Naprawa" lub "Pompowanie".
B.
P

rzełącznik włącz "I" / wyłącz "O".
C.
P

rzycisk wypuszczania powietrza.
D.
C

iśnieniomierz (w barach oraz w p.s.i).
E.
P

ojemnik z:
-

k
ablem z przejściówką do gniazda 12 V,
-

r
óżnymi końcówkami do pompowania
sprzętu sportowego, np. piłek, dętek
rowerowych.
Opis zestawu
F. Wkład ze środkiem uszczelniającym.
G. B iały przewód z korkiem służący do
naprawy.
H.
C

zarny przewód do pompowania.
I.
N

alepka z ograniczeniem prędkości. Nalepka z ograniczeniem prędkości I
powinna być naklejona na kierownicę,
aby przypominać, że jedno koło jest
naprawione tymczasowo.
Nie przekraczać prędkości 80
km/h
podczas jazdy z oponą naprawioną za
pomocą tego typu zestawu.
8
Informacje praktyczne

188
508_pl_Chap08_info-pratiques_ed02-2014
Sposób przeprowadzenia
naprawy
1. UszczelnianieF Całkowicie rozwinąć biały przewód G.
F O dkręcić korek z białego przewodu.
F

P
odłączyć biały przewód do zaworu
naprawianej opony. F
W łożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
F

U
ruchomić samochód i pozostawić silnik
na wolnych obrotach.
Należy uważać, ponieważ środek jest
szkodliwy (zawiera glikol etylenowy,
kalafonię...) w przypadku połknięcia i
drażniący dla oczu.
Przechowywać środek w miejscu
niedostępnym dla dzieci.
Nie należy wyciągać obcych ciał
wbitych w oponę.
Nie włączać kompresora przed
podłączeniem białego przewodu do
zaworu opony: środek uszczelniający
rozleje się na zewnątrz.
F

W

yłączyć zapłon.
F

O

brócić selektor A do położenia
" N aprawa".
F

S

prawdzić, czy przełącznik B jest
przechylony w położenie "O" .
Informacje praktyczne

189
508_pl_Chap08_info-pratiques_ed02-2014
Jeżeli po upływie pięciu do siedmiu
minut nie można uzyskać tego
ciśnienia, oznacza to, że opony nie
można naprawić; skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym, aby wezwać pomoc
drogową.

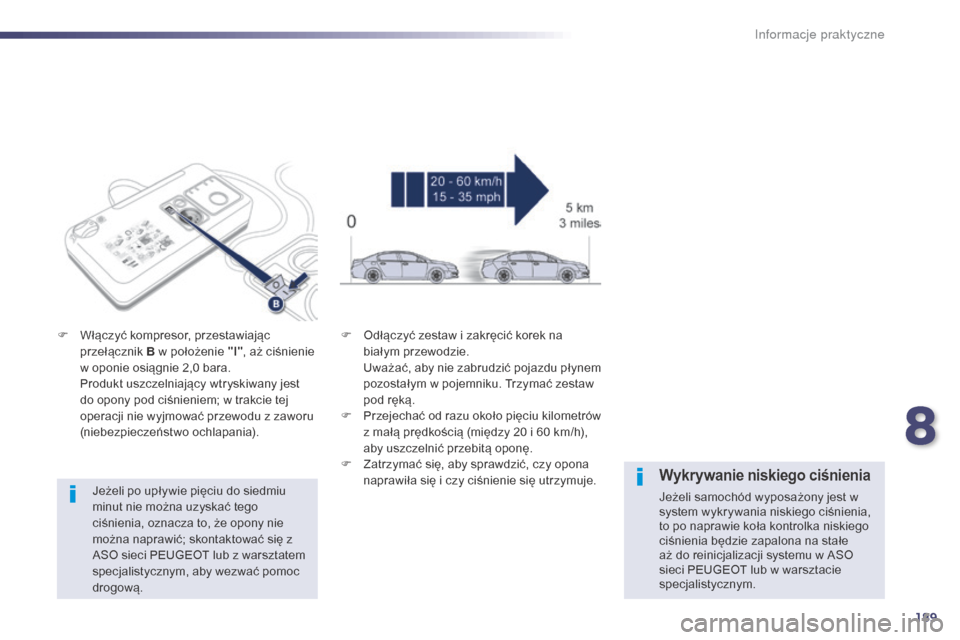

F

W

łączyć kompresor, przestawiając
przełącznik B w położenie "I" , aż ciśnienie
w oponie osiągnie 2,0 bara.
P

rodukt uszczelniający wtryskiwany jest
do opony pod ciśnieniem; w trakcie tej
operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania). F
O
dłączyć zestaw i zakręcić korek na
białym przewodzie.
U
ważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.
F
P
rzejechać od razu około pięciu kilometrów
z małą prędkością (między 20 i 60 km/h),
aby uszczelnić przebitą oponę.
F
Z
atrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.Wykrywanie niskiego ciśnienia
J eżeli samochód wyposażony jest w
system wykrywania niskiego ciśnienia,
to po naprawie koła kontrolka niskiego
ciśnienia będzie zapalona na stałe
aż do reinicjalizacji systemu w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
8
Informacje praktyczne

190
508_pl_Chap08_info-pratiques_ed02-2014
2. PompowanieF Włożyć ponownie wtyczkę elektryczną kompresora do gniazda 12 V samochodu.
F

U
ruchomić ponownie samochód i
pozostawić silnik na wolnych obrotach. F
W yrównać ciśnienie za pomocą
kompresora (aby napompować: przełącznik
B w położeniu "I" ; aby spuścić powietrze:
przełącznik B w położeniu "O" i nacisnąć
przycisk C ), zgodnie z etykietą informującą
o ciśnieniu ogumienia (znajdującą się przy
drzwiach kierowcy).
P

óźniejszy spadek ciśnienia wskazuje,
że przebicie nie zostało dobrze zatkane;
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym, aby
wezwać pomoc drogową.
F

O
dłączyć cały zestaw, a potem go
schować.
F

N
ie przekraczać prędkości 80 km/h i
ograniczyć dystans do 200
km.
Udać się możliwie jak najszybciej do
ASO sieci PEUGEOT lub do warsztatu
specjalistycznego.
Koniecznie poinformować technika, że
został użyty ten zestaw. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi
być wymieniona.
F

P

rzełączyć selektor A do
położenia "Pompowanie".
F

C

ałkowicie rozwinąć czarny
przewód H .
F

P

odłączyć czarny przewód do zaworu
naprawianej opony.
Informacje praktyczne
