2014 Peugeot 508 Инструкция по эксплуатации (in Russian)

8
183
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

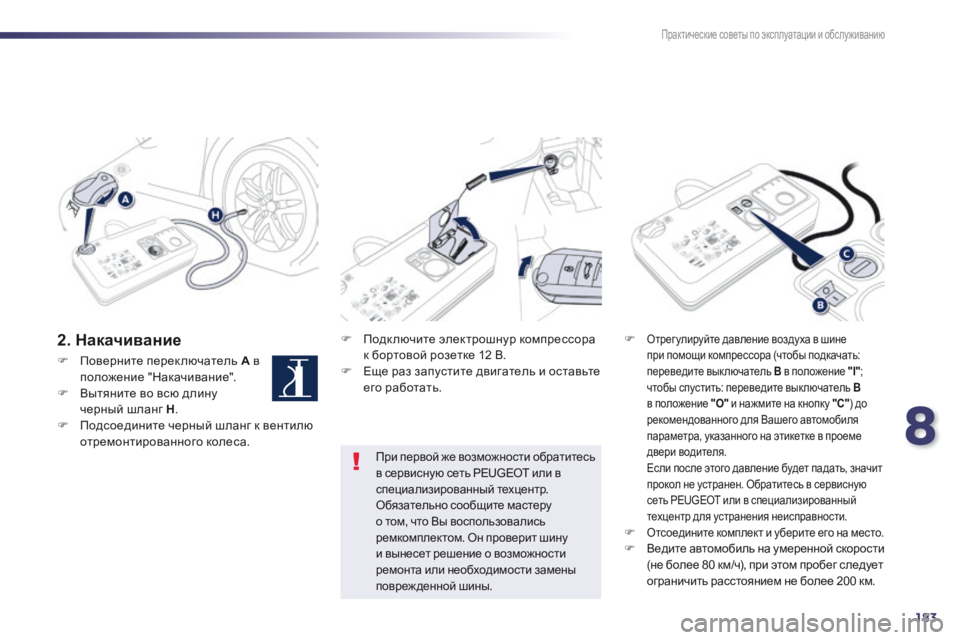

2 . Н а к а ч и в а н и е  Подключите электрошнур компрессора к бортовой розетке 12 В.  Еще раз запустите двигатель и оставьте его работать.
Отрег улируйте давление воздуха в шине при помощи компрессора (чтобы подкачать: переведите выключатель В в положение "I" ; чтобы спустить: переведите выключатель В в положение "O" и нажмите на кнопку "C" ) до рекомендованного для Вашего автомобиля параметра, указанного на этикетке в проеме двери водителя. Если после этого давление будет падать, значит прокол не устранен. Обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр для устранения неисправности. Отсоедините комплект и уберите его на место.  Ведите автомобиль на умеренной скорости (не более 80 км/ч), при этом пробег следует ограничить расстоянием не более 200 км.
При первой же возможности обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр. Обязательно сообщите мастеру о том, что Вы воспользовались ремкомплектом. Он проверит шину и вынесет решение о возможности ремонта или необходимости замены повреж денной шины.
 Поверните переключатель A в положение "Накачивание".  Вытяните во всю длину черный шланг H .  Подсоедините черный шланг к вентилю отремонтированного колеса.

184
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

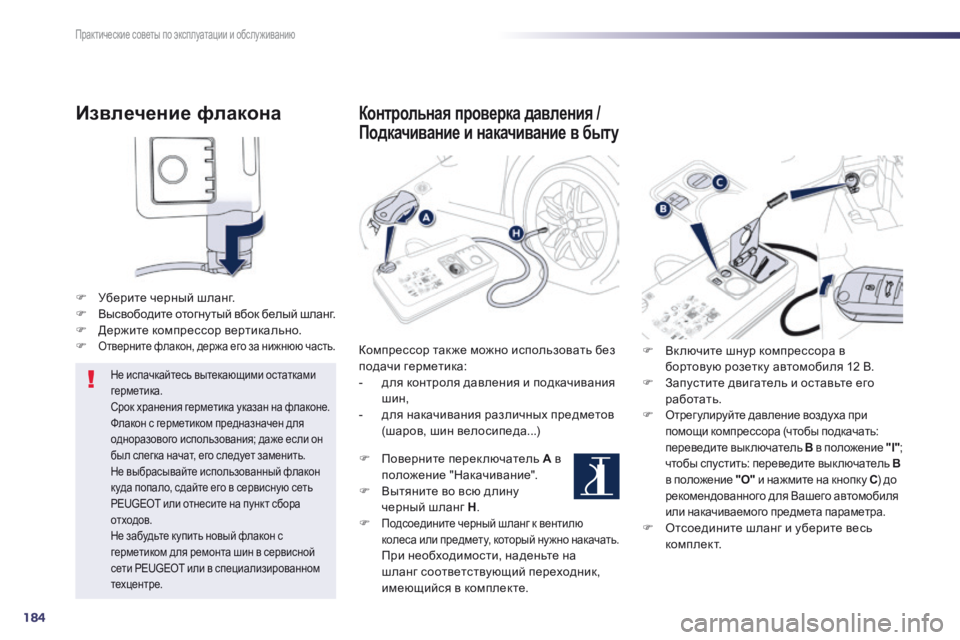

И з в л е ч е н и е ф л а к о н а
 Уберите черный шланг.  Высвободите отогнутый вбок белый шланг.  Держите компрессор вертикально. Отверните флакон, держа его за нижнюю часть.
Не испачкайтесь вытекающими остатками герметика. Срок хранения герметика указан на флаконе. Флакон с герметиком предназначен для одноразового использования; даже если он был слегка начат, его следует заменить. Не выбрасывайте использованный флакон куда попало, сдайте его в сервисную сеть PEUGEOT или отнесите на пункт сбора отходов.
Не забудьте купить новый флакон с герметиком для ремонта шин в сервисной сети PEUGEOT или в специализированном техцентре.
Контрольная проверка давления /
Подкачивание и накачивание в быту
Компрессор так же можно использовать без подачи герметика: - для контроля давления и подкачивания шин, - для накачивания различных предметов (шаров, шин велосипеда...)
 Поверните переключатель A в положение "Накачивание".  Вытяните во всю длину черный шланг H . Подсоедините черный шланг к вентилю колеса или предмету, который нужно накачать. При необходимости, наденьте на шланг соответствующий переходник, имеющийся в комплекте.
 Вк лючите шнур компрессора в бортовую розетку автомобиля 12 В.  Запустите двигатель и оставьте его работать. Отрег улируйте давление воздуха при помощи компрессора (чтобы подкачать: переведите выключатель B в положение "I" ; чтобы спустить: переведите выключатель Bв положение "O" и нажмите на кнопку C ) до C ) до Cрекомендованного для Вашего автомобиля или накачиваемого предмета параметра.  Отсоедините шланг и уберите весь к о м п л е к т .

8
185
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

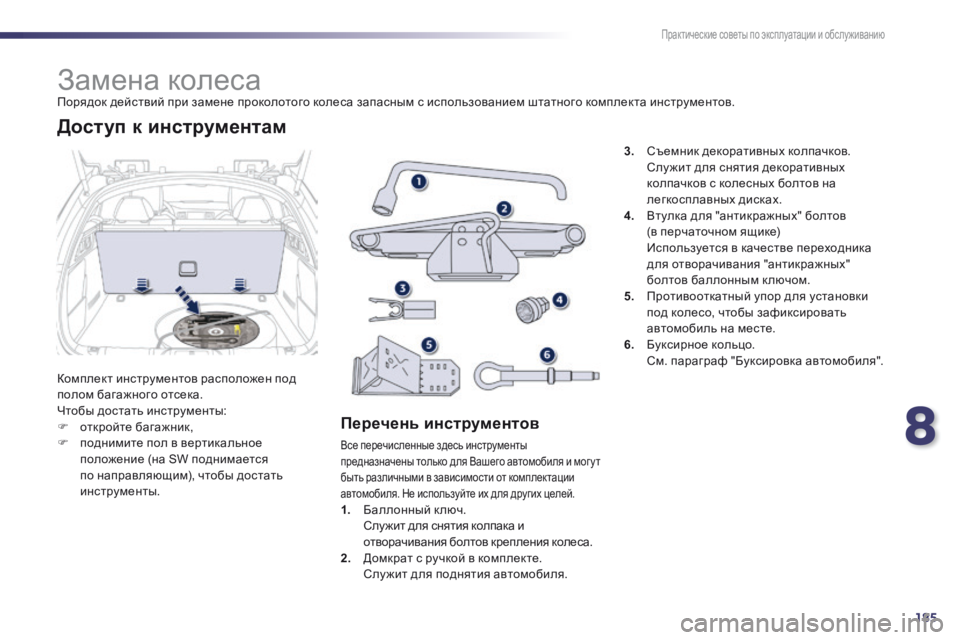

Замена колеса Порядок действий при замене проколотого колеса запасным с использованием штатного комплекта инструментов.
Комплект инструментов расположен под полом багажного отсека. Чтобы достать инструменты:  откройте багажник,  поднимите пол в вертикальное положение (на SW поднимается по направляющим), чтобы достать инструменты.
Доступ к инструментам
Перечень инструментов
Все перечисленные здесь инструменты предназначены только для Вашего автомобиля и мог у т быть различными в зависимости от комплектации автомобиля. Не используйте их для других целей. 1. Баллонный к люч.
Слу жит для снятия колпака и отворачивания болтов крепления колеса. 2. Домкрат с ручкой в комплекте. Слу жит для поднятия автомобиля.
3. Съемник декоративных колпачков. Слу жит для снятия декоративных колпачков с колесных болтов на легкосплавных дисках. 4. Втулка для "антикражных" болтов
(в перчаточном ящике) Используется в качестве переходника для отворачивания "антикражных" болтов баллонным к лючом. 5. Противооткатный упор для установки под колесо, чтобы зафиксировать автомобиль на месте. 6. Буксирное кольцо. См. параграф "Буксировка автомобиля".

186
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

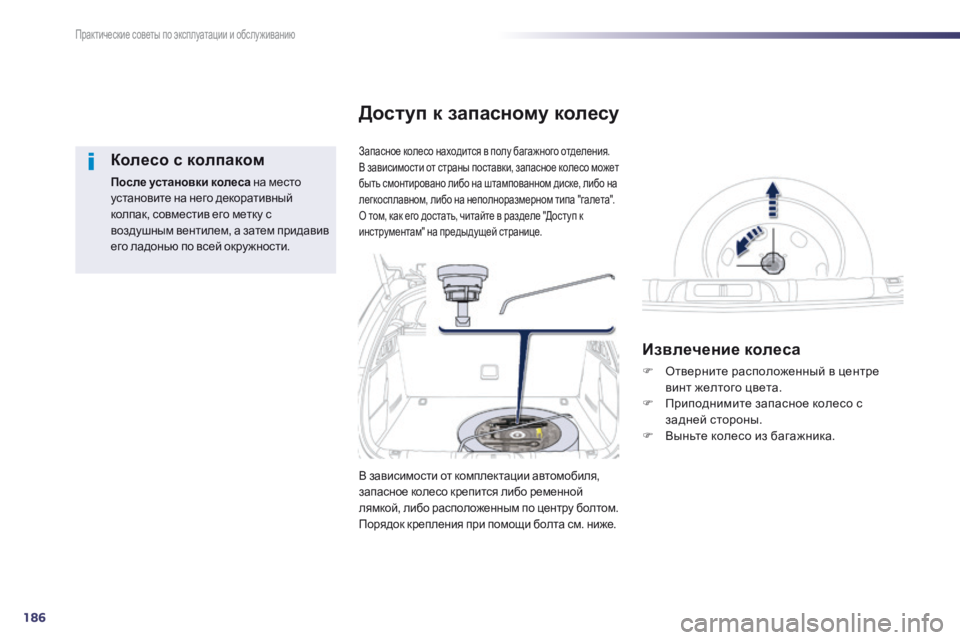

Колесо с колпаком
После установки колеса на место После установки колеса на место После установки колесаустановите на него декоративный колпак, совместив его метку с воздушным вентилем, а затем придавив его ладонью по всей окру жности.
Запасное колесо находится в полу багажного отделения. В зависимости от страны поставки, запасное колесо может быть смонтировано либо на штампованном диске, либо на легкосплавном, либо на неполноразмерном типа "галета". О том, как его достать, читайте в разделе "Доступ к
инструментам" на предыдущей странице.
Доступ к запасному колесу
Извлечение колеса
 Отверните расположенный в центре винт желтого цвета.  Приподнимите запасное колесо с задней стороны.  Выньте колесо из багажника.
В зависимости от комплектации автомобиля, запасное колесо крепится либо ременной лямкой, либо расположенным по центру болтом. Порядок крепления при помощи болта см. ниже.

8
187
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

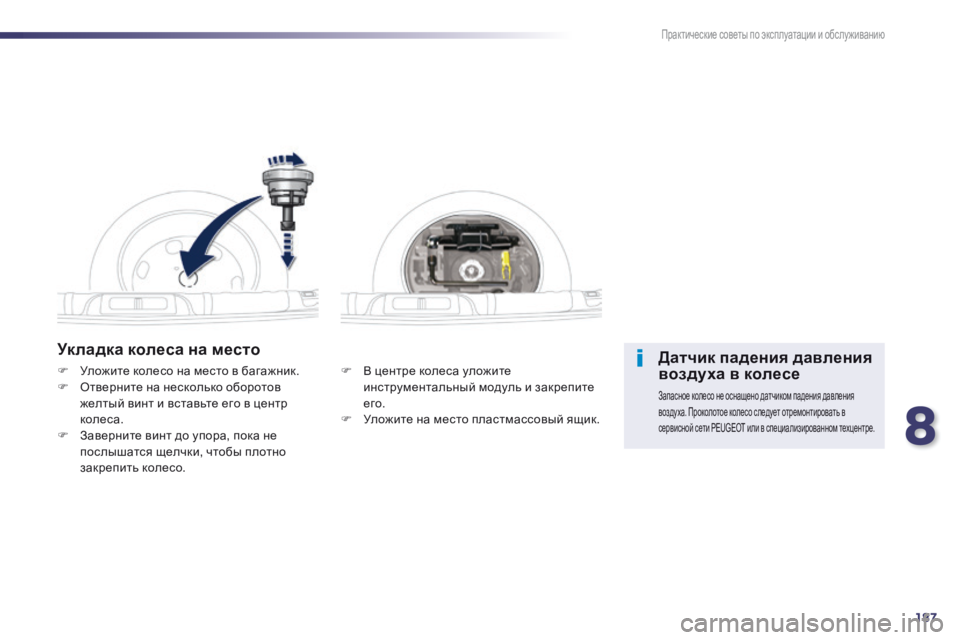

Укладка колеса на место
 В центре колеса уложите инструментальный модуль и закрепите его.  Уложите на место пластмассовый ящик.
 Уложите колесо на место в багажник.  Отверните на несколько оборотов желтый винт и вставьте его в центр колеса.  Заверните винт до упора, пока не послышатся щелчки, чтобы плотно закрепить колесо.
Датчик падения давления воздуха в колесе
Запасное колесо не оснащено датчиком падения давления воздуха. Проколотое колесо следует отремонтировать в сервисной сети PEUGEOT или в специализированном техцентре.

188
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

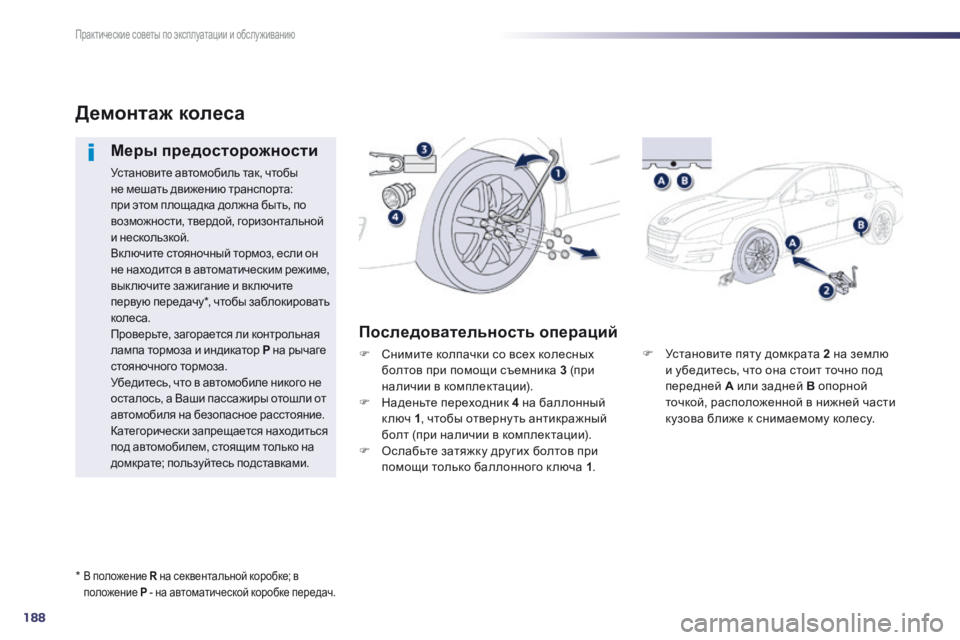

 Установите пяту домкрата 2 на землю и убедитесь, что она стоит точно под передней А или задней B опорной точкой, расположенной в нижней части кузова ближе к снимаемому колесу.
Демонтаж колеса
Меры предосторожности
Установите автомобиль так, чтобы не мешать движению транспорта: при этом площадка должна быть, по возможности, твердой, горизонтальной и нескользкой. Вк лючите стояночный тормоз, если он не находится в автоматическим режиме, выключите зажигание и включите первую передачу * , чтобы заблокировать колеса. Проверьте, загорается ли контрольная лампа тормоза и индикатор P на рычаге стояночного тормоза. Убедитесь, что в автомобиле никого не осталось, а Ваши пассажиры отошли от автомобиля на безопасное расстояние. Категорически запрещается находиться под автомобилем, стоящим только на домкрате; пользуйтесь подставками.
Последовательность операций
 Снимите колпачки со всех колесных болтов при помощи съемника 3 (при наличии в комплектации).  Наденьте переходник 4 на баллонный к люч 1 , чтобы отверну ть антикражный болт (при наличии в комплектации).  Ослабьте затяжку других болтов при помощи только баллонного к люча 1 .
* В положение R на секвентальной коробке; в R на секвентальной коробке; в Rположение P - на автоматической коробке передач.

8
189
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

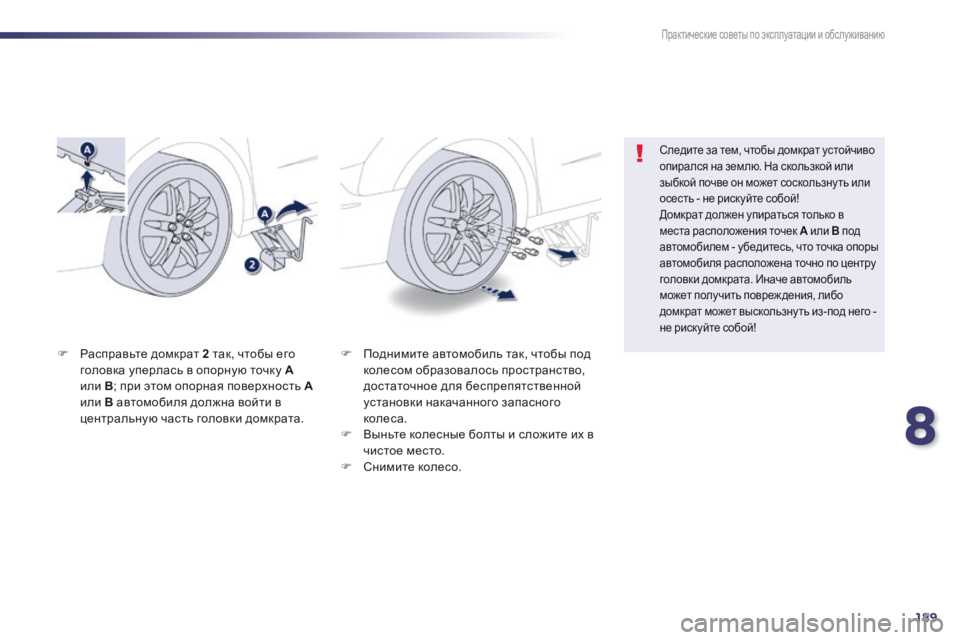

 Поднимите автомобиль так, чтобы под колесом образовалось пространство, достаточное для беспрепятственной установки накачанного запасного колеса.  Выньте колесные болты и сложите их в чистое место.  С н и м и т е к о л е с о .
 Расправьте домкрат 2 так, чтобы его головка уперлась в опорную точку Аили B ; при этом опорная поверхность Aили B автомобиля должна войти в центральную часть головки домкрата.
Следите за тем, чтобы домкрат устойчиво опирался на землю. На скользкой или зыбкой почве он может соскользну ть или осесть - не рискуйте собой! Домкрат должен упираться только в места расположения точек A или A или AB п о д автомобилем - убедитесь, что точка опоры автомобиля расположена точно по центру головки домкрата. Иначе автомобиль может получить повреж дения, либо домкрат может выскользну ть из-под него - не рискуйте собой!

190
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

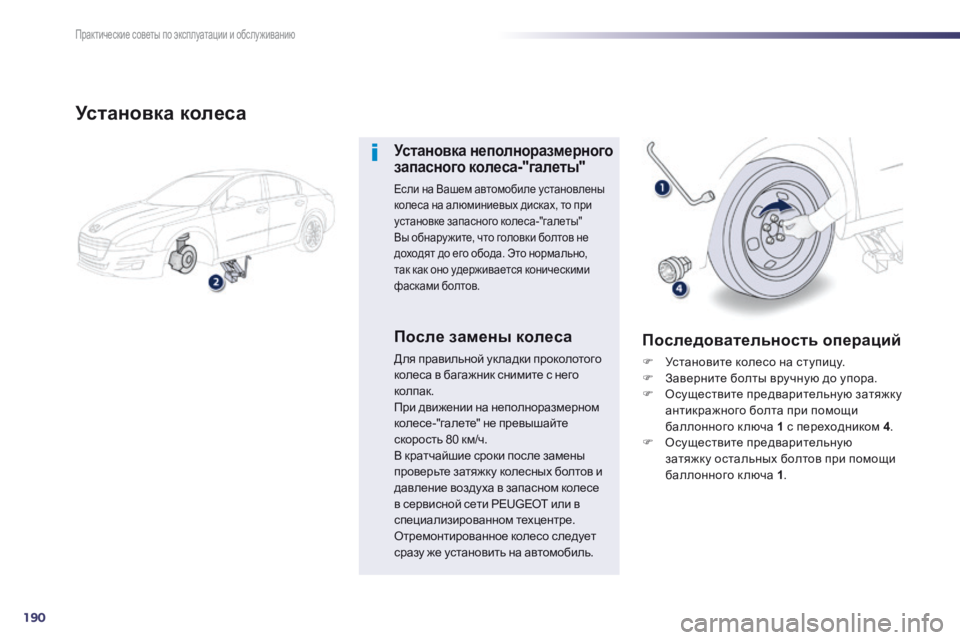

Установка колеса
Установка неполноразмерного запасного колеса-"галеты"
Если на Вашем автомобиле установлены колеса на алюминиевых дисках, то при установке запасного колеса-"галеты" Вы обнару жите, что головки болтов не доходят до его обода. Это нормально, так как оно удерживается коническими фасками болтов.
После замены колеса
Для правильной ук ладки проколотого колеса в багажник снимите с него колпак. При движении на неполноразмерном колесе-"галете" не превышайте скорость 80 км/ч. В кратчайшие сроки после замены проверьте затяжку колесных болтов и давление воздуха в запасном колесе в сервисной сети PEUGEOT или в специализированном техцентре. Отремонтированное колесо следует сразу же установить на автомобиль.
Последовательность операций
 Установите колесо на ступицу.  Заверните болты вручную до упора.  Осуществите предварительную затяжку антикражного болта при помощи баллонного к люча 1 с переходником 4 .
 Осуществите предварительную затяжку остальных болтов при помощи баллонного к люча 1 .
