2014 Peugeot 508 Инструкция по эксплуатации (in Russian)

3
79
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

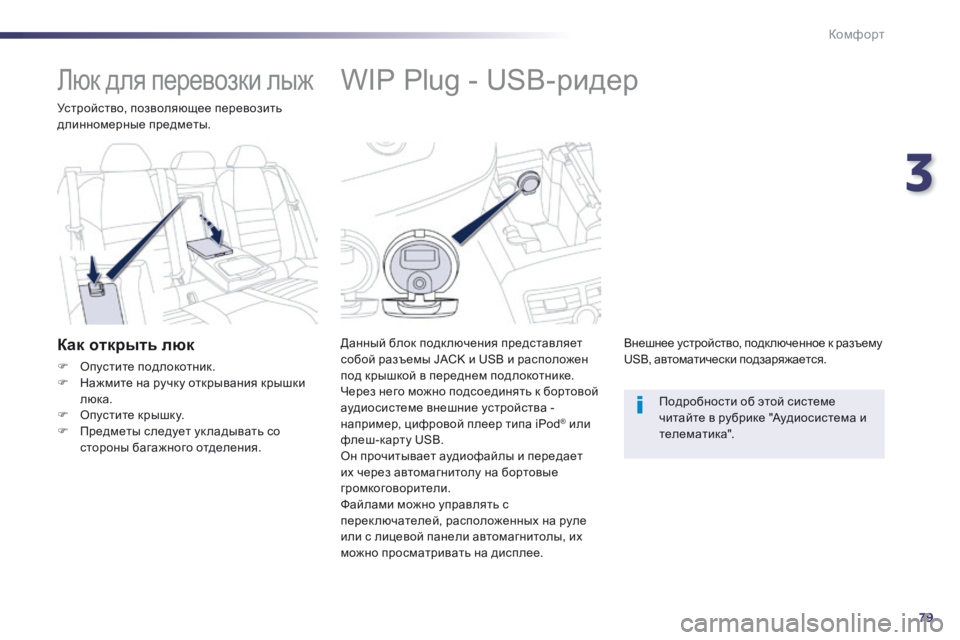

WIP Plug - USB-ридер
Данный блок подк лючения представляет собой разъемы JACK и USB и расположен под крышкой в переднем подлокотнике. Через него можно подсоединять к бортовой аудиосистеме внешние устройства - например, цифровой плеер типа iPod ® или ® или ®
флеш-карту USB. Он прочитывает аудиофайлы и передает их через автомагнитолу на бортовые громкоговорители. Файлами можно управлять с перек лючателей, расположенных на руле или с лицевой панели автомагнитолы, их можно просматривать на дисплее.
Внешнее устройство, подк люченное к разъему USB, автоматически подзаряжается.
Подробности об этой системе читайте в рубрике "Аудиосистема и телематика".
Люк для перевозки лыж
Устройство, позволяющее перевозить длинномерные предметы.
Как открыть люк
 Опустите подлокотник.  Нажмите на ручку открывания крышки люка.  Опустите крышку.  Предметы следует ук ладывать со стороны багажного отделения.

80
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

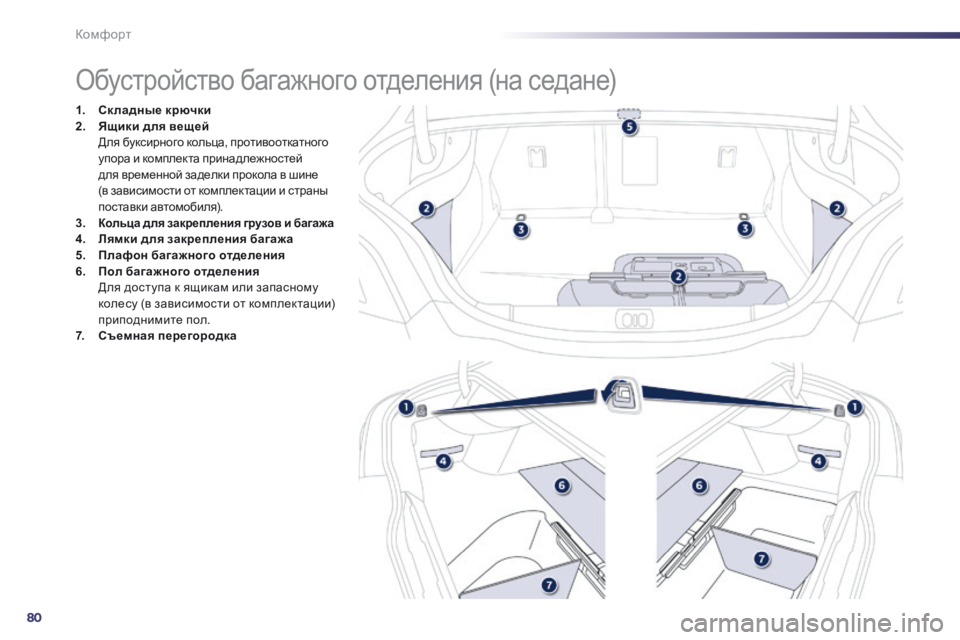

Обустройство багажного отделения (на седане)
1. Ск ладные крючки2. Ящики для вещей Для буксирного кольца, противооткатного упора и комплекта принадлежностей для временной заделки прокола в шине (в зависимости от комплектации и страны поставки автомобиля). 3. Кольца для закрепления грузов и багажа4. Лямки для закрепления багажа5. Плафон багажного отделения6. Пол багажного отделения Для доступа к ящикам или запасному колесу (в зависимости от комплектации) приподнимите пол. 7. Съемная перегородка

3
81
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

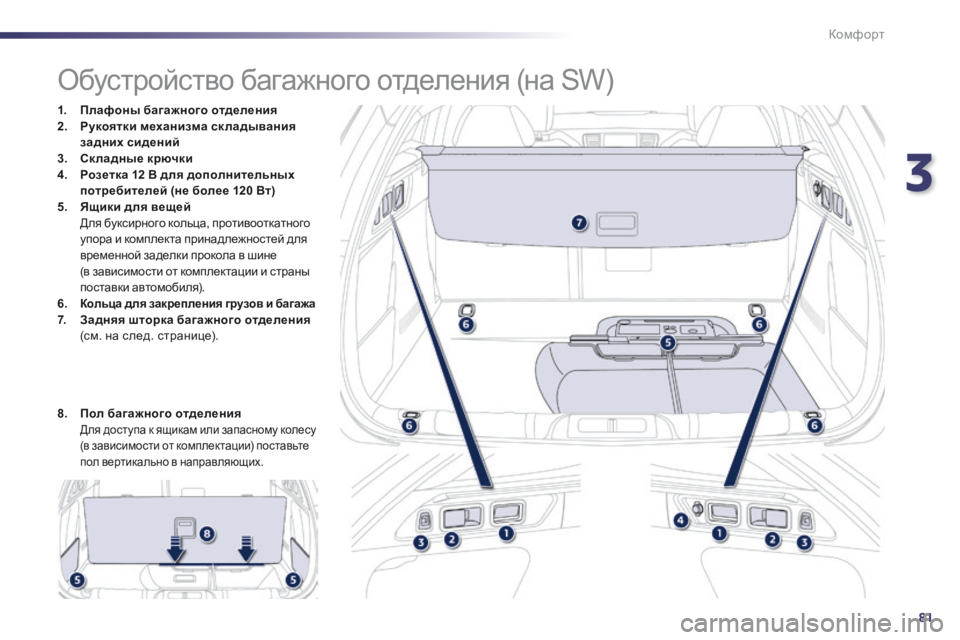

Обустройство багажного отделения (на SW)
1. Плафоны багажного отделения2. Рукоятки механизма складывания задних сидений3. Ск ладные крючки4. Розетка 12 В для дополнительных потребителей (не более 120 Вт)5. Ящики для вещей Для буксирного кольца, противооткатного упора и комплекта принадлежностей для временной заделки прокола в шине (в зависимости от комплектации и страны поставки автомобиля). 6. Кольца для закрепления грузов и багажа7. Задняя шторка багажного отделения (см. на след. странице).
8. Пол багажного отделения Для доступа к ящикам или запасному колесу (в зависимости от комплектации) поставьте пол вертикально в направляющих.

82
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

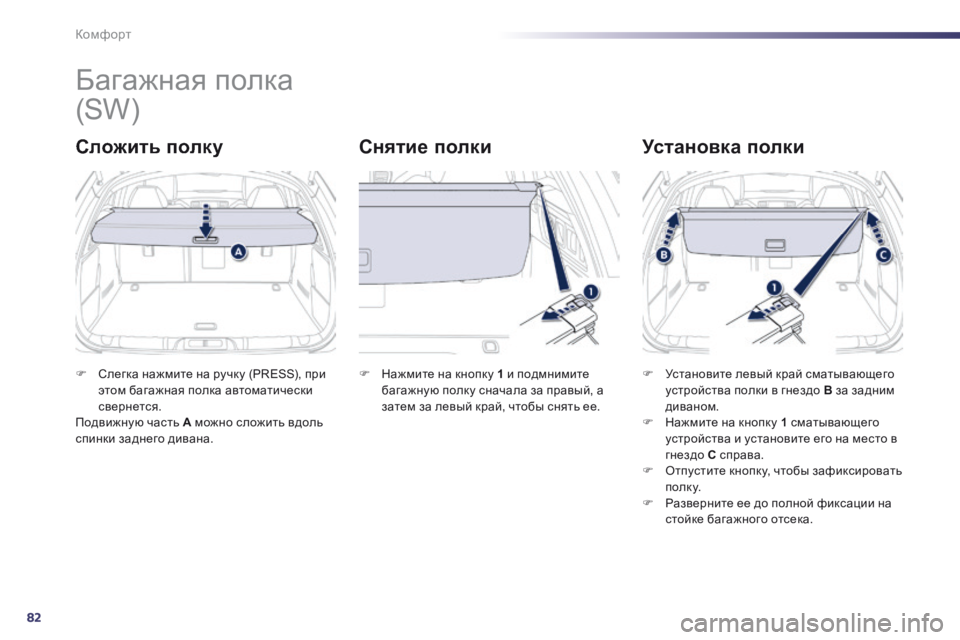

Багажная полка
Сложить полку Снятие полки Установка полки
 Слегка нажмите на ручку (PRESS), при этом багажная полка автоматически с в е р н е т с я . Подвижную часть A можно сложить вдоль
спинки заднего дивана.
 Нажмите на кнопку 1 и подмнимите багажную полку сначала за правый, а затем за левый край, чтобы снять ее.
 Установите левый край сматывающего устройства полки в гнездо В за задним диваном.  Нажмите на кнопку 1 сматывающего
устройства и установите его на место в гнездо С справа.  Отпустите кнопку, чтобы зафиксировать п о л к у.  Разверните ее до полной фиксации на стойке багажного отсека.
( S W )

3
83
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

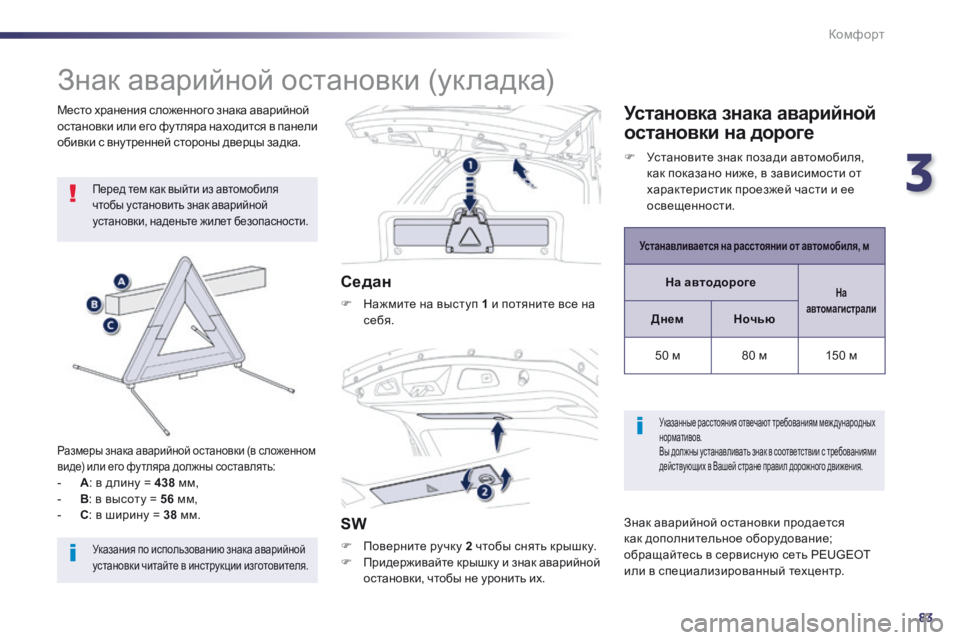

З н а к а в а р и й н о й о с т а н о в к и ( у к л а д к а )
Перед тем как выйти из автомобиля чтобы установить знак аварийной установки, наденьте жилет безопасности.
Размеры знака аварийной остановки (в сложенном виде) или его фу тляра должны составлять: - A : в длину = 438 мм, - B : в высоту = 56 мм, - C : в ширину = 38 м м .
С е д а н
 Нажмите на выступ 1 и потяните все на с е б я .
S W
 Поверните ручку 2 чтобы снять крышку.  Придерживайте крышку и знак аварийной остановки, чтобы не уронить их.
Место хранения сложенного знака аварийной остановки или его фу тляра находится в панели обивки с вну тренней стороны дверцы задка.
Установка знака аварийной
остановки на дороге
Устанавливается на расстоянии от автомобиля, м
На автодорогеНа автомагистрали ДнемНочью
5 0 м 8 0 м 1 5 0 м
Указанные расстояния отвечают требованиям меж дународных нормативов. Вы должны устанавливать знак в соответствии с требованиями действующих в Вашей стране правил дорожного движения.
Знак аварийной остановки продается как дополнительное оборудование; обращайтесь в сервисную сеть PEUGEOT или в специализированный техцентр.
 Установите знак позади автомобиля, как показано ниже, в зависимости от характеристик проезжей части и ее освещенности.
Указания по использованию знака аварийной установки читайте в инструкции изготовителя.

84
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

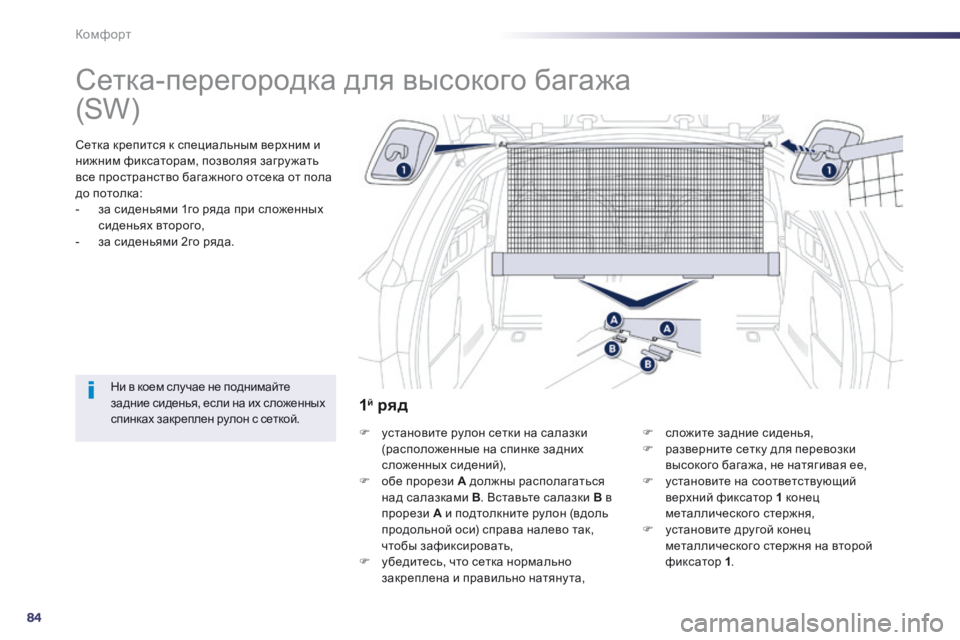

Сетка-перегородка для высокого багажа
Сетка крепится к специальным верхним и нижним фиксаторам, позволяя загру жать все пространство багажного отсека от пола до потолка: - за сиденьями 1го ряда при сложенных сиденьях второго, - за сиденьями 2го ряда.
Ни в коем случае не поднимайте задние сиденья, если на их сложенных спинках закреплен рулон с сеткой.  установите рулон сетки на салазки (расположенные на спинке задних сложенных сидений),  обе прорези A должны располагаться над салазками B . Вставьте салазки B в прорези A и подтолкните рулон (вдоль продольной оси) справа налево так,
чтобы зафиксировать,  убедитесь, что сетка нормально закреплена и правильно натяну та,
 сложите задние сиденья,  разверните сетку для перевозки высокого багажа, не натягивая ее,  установите на соответствующий верхний фиксатор 1 конец металлического стержня,  установите другой конец металлического стержня на второй фиксатор 1 .
1 й ряд
( S W )

3
85
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

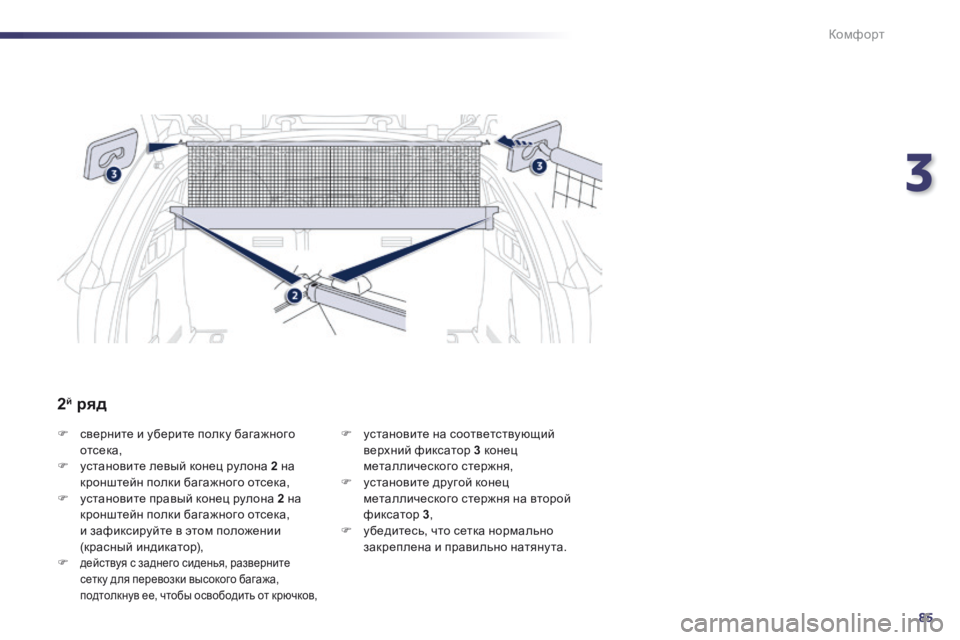

 сверните и уберите полку багажного отсека,  установите левый конец рулона 2 на кронштейн полки багажного отсека,  установите правый конец рулона 2 на кронштейн полки багажного отсека, и зафиксируйте в этом положении (красный индикатор), действуя с заднего сиденья, разверните сетку для перевозки высокого багажа, подтолкнув ее, чтобы освободить от крючков,
 установите на соответствующий верхний фиксатор 3 конец металлического стержня,  установите другой конец металлического стержня на второй фиксатор 3 ,  убедитесь, что сетка нормально
закреплена и правильно натяну та.
2 й ряд

86
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

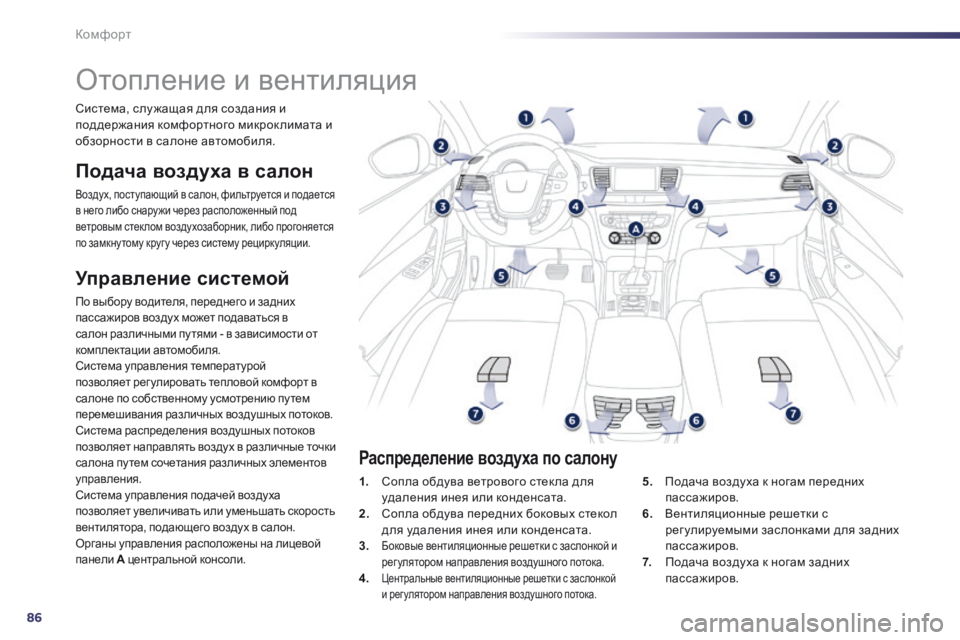

Отопление и вентиляция
Подача воздуха в салон
Воздух, поступающий в салон, фильтруется и подается в него либо снару жи через расположенный под ветровым стеклом воздухозаборник, либо прогоняется по замкну тому круг у через систему рециркуляции.
Управление системой
По выбору водителя, переднего и задних пассажиров воздух может подаваться в салон различными пу тями - в зависимости от комплектации автомобиля. Система управления температурой позволяет рег улировать тепловой комфорт в салоне по собственному усмотрению пу тем перемешивания различных воздушных потоков. Система распределения воздушных потоков позволяет направлять воздух в различные точки салона пу тем сочетания различных элементов управления. Система управления подачей воздуха позволяет увеличивать или уменьшать скорость вентилятора, подающего воздух в салон.
Органы управления расположены на лицевой панели A центральной консоли. A центральной консоли. A
1. Сопла обдува ветрового стек ла для удаления инея или конденсата. 2. Сопла обдува передних боковых стекол для удаления инея или конденсата. 3.Боковые вентиляционные решетки с заслонкой и рег улятором направления воздушного потока. 4.Центральные вентиляционные решетки с заслонкой и рег улятором направления воздушного потока.
5. Подача воздуха к ногам передних пассажиров. 6. Вентиляционные решетки с рег улируемыми заслонками для задних пассажиров. 7. Подача воздуха к ногам задних п а с с а ж и р о в .
Распределение воздуха по салону
Система, слу жащая для создания и поддержания комфортного микрок лимата и обзорности в салоне автомобиля.
