Informaţii practice
215

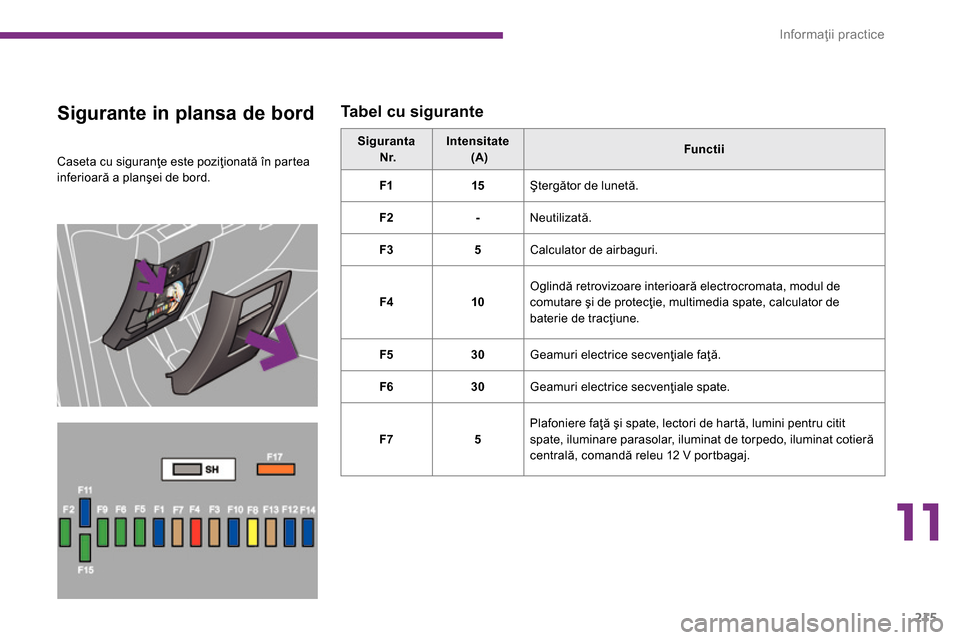

Sigurante in plansa de bord

Tabel cu sigurante


Caseta cu siguranţe este poziţionată în partea
inferioară a planşei de bord.

Siguranta
Nr.


Intensitate
(A)


Functii




F1


15

Ştergător de lunetă.


F2


-

Neutilizată.


F3


5

Calculator de airbaguri.


F4


10
Oglindă retrovizoare interioară electrocromata, modul de
comutare şi de protecţie, multimedia spate, calculator de
baterie de tracţiune.


F5


30

Geamuri electrice secvenţiale faţă.


F6


30

Geamuri electrice secvenţiale spate.


F7


5
Plafoniere faţă
şi spate, lectori de hartă, lumini pentru citit
spate, iluminare parasolar, iluminat de torpedo, iluminat cotieră
centrală, comandă releu 12 V portbagaj.

Informaţii practice
216

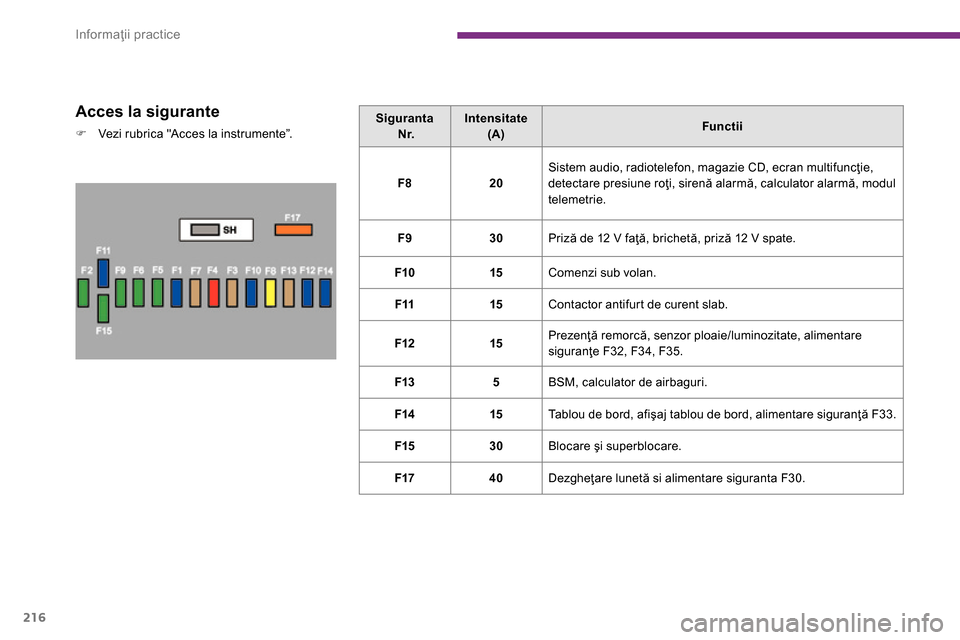

Acces la sigurante



)
Vezi rubrica "Acces la instrumente”.

Siguranta
Nr.


Intensitate
(A)

Functii




F8


20
Sistem audio, radiotelefon, magazie CD, ecran multifuncţie,
detectare presiune roţi, sirenă alarmă, calculator alarmă, modul
telemetrie.


F9


30

Priză de 12 V faţă, brichetă, priză 12 V spate.


F10


15

Comenzi sub volan.


F11


15

Contactor antifurt de curent slab.


F12


15
Prezenţă remorcă, senzor ploaie/luminozitate, alimentare
siguranţe F32, F34, F35.


F13


5

BSM, calculator de airbaguri.


F14


15

Tablou de bord, afişaj tablou de bord, alimentare siguranţă F33.


F15


30

Blocare ş
i superblocare.


F17


40

Dezgheţare lunetă si alimentare siguranta F30.

11
Informaţii practice
217


Siguranta


Nr.


Intensitate
(A)


Functii

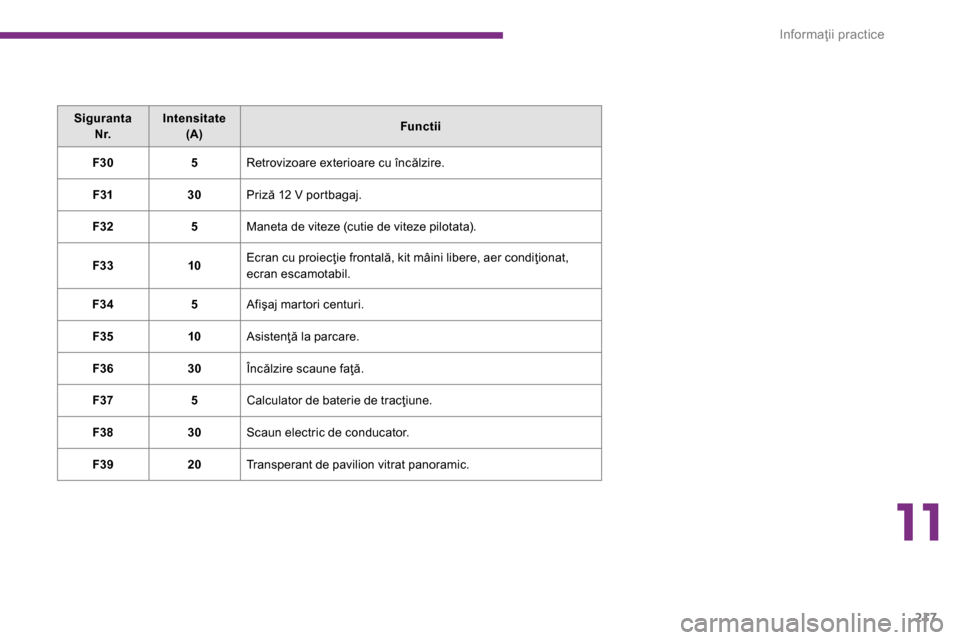

F30


5

Retrovizoare exterioare cu încălzire.


F31


30

Priză 12 V portbagaj.


F32


5

Maneta de viteze (cutie de viteze pilotata).


F33


10
Ecran cu proiecţie frontală, kit mâini libere, aer condiţionat,
ecran escamotabil.


F34


5

Afişaj martori centuri.


F35


10

Asistenţă la parcare.


F36


30

Încălzire scaune faţă.


F37


5

Calculator de baterie de tracţiune.


F38


30

Scaun electric de conducator.


F39


20

Transperant de pavilion vitrat panoramic.

Informaţii practice
218

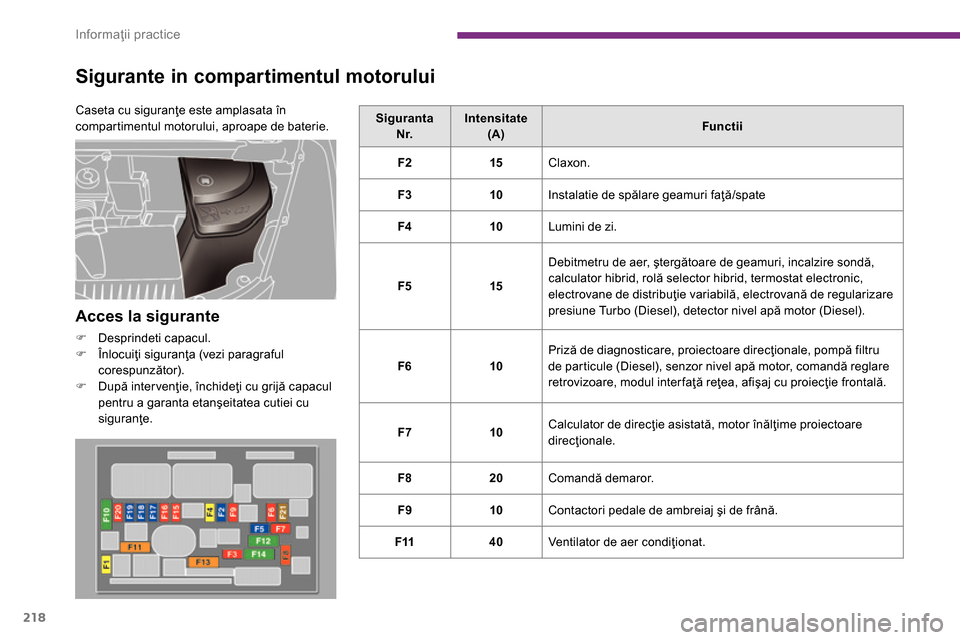

Sigurante in compartimentul motorului


Acces la sigurante



)
Desprindeti capacul.

)
Înlocuiţi siguranţa (vezi paragraful
corespunzător).

)
După intervenţie, închideţi cu grijă capacul
pentru a garanta etanşeitatea cutiei cu
siguranţe.


Caseta cu siguranţe este amplasata în
compartimentul motorului, aproape de baterie.

Siguranta
Nr.


Intensitate
(A)

Functii




F2


15

Claxon.


F3


10

Instalatie de spălare geamuri faţă/spate


F4


10

Lumini de zi.


F5


15
Debitmetru de aer, ştergătoare de geamuri, incalzire sondă,
calculator hibrid, rolă selector hibrid, termostat electronic,
electrovane de distribuţie variabilă, electrovană de regularizare
presiune Turbo (Diesel), detector nivel apă motor (Diesel).


F6


10
Priză de diagnosticare, proiectoare direcţionale, pompă filtru
de particule (Diesel), senzor nivel apă motor, comandă reglare
retrovizoare, modul inter faţă reţea, afişaj cu proiecţie frontală.


F7


10
Calculator de direcţie asistată, motor înălţime proiectoare
direcţionale.


F8


20

Comandă demaror.


F9


10

Contactori pedale de ambreiaj şi de frână.


F11


40

Ventilator de aer condiţionat.

11
Informaţii practice
219


Siguranta
Nr.


Intensitate
(A)


Functii

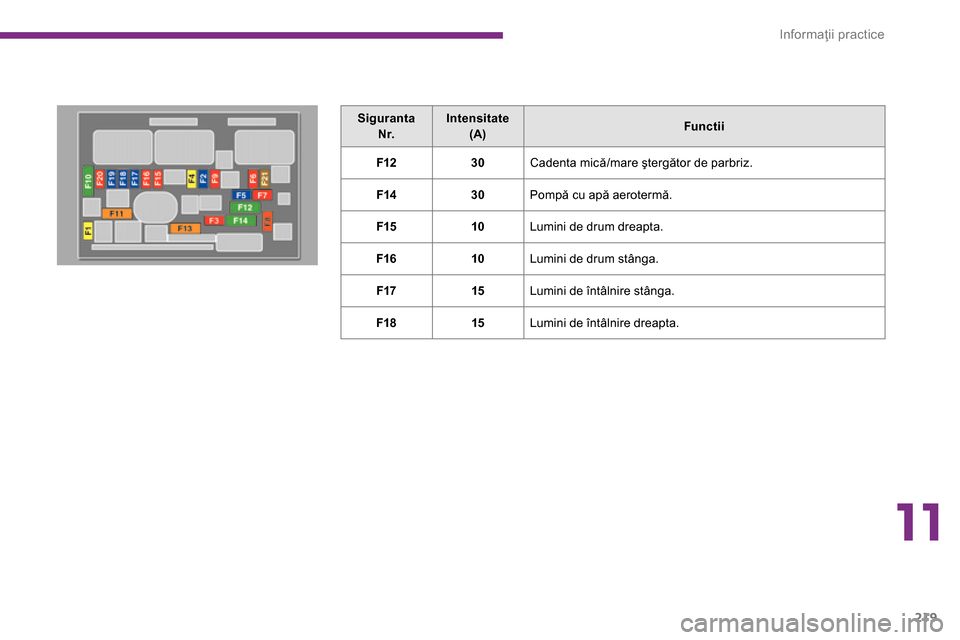

F12


30

Cadenta mică/mare ştergător de parbriz.


F14


30

Pompă cu apă aerotermă.


F15


10

Lumini de drum dreapta.


F16


10

Lumini de drum stânga.


F17


15

Lumini de întâlnire stânga.


F18


15

Lumini de întâlnire dreapta.

Informaţii practice
220

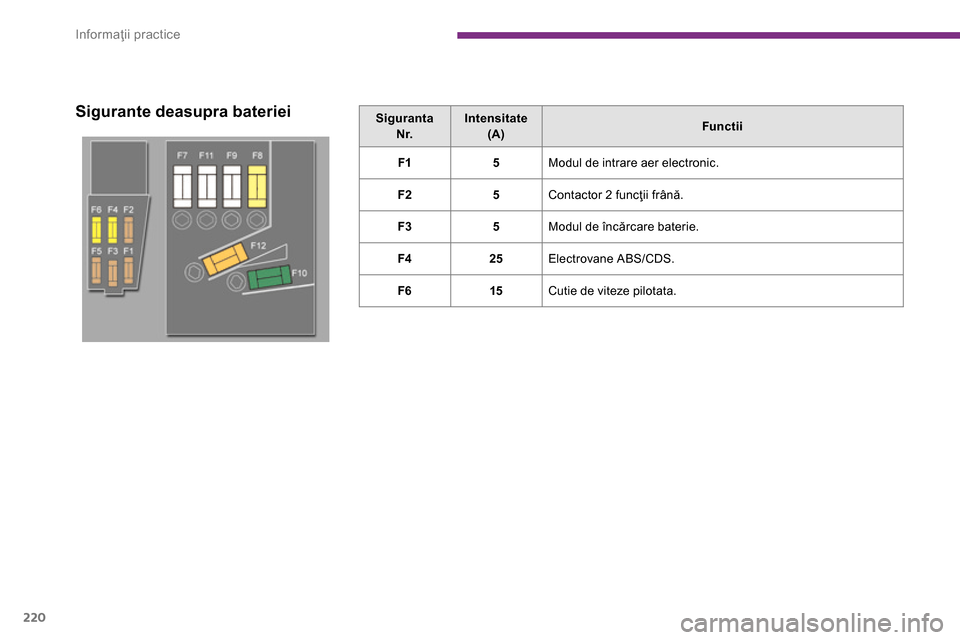

Sigurante deasupra bateriei


Siguranta
Nr.


Intensitate
(A)

Functii




F1


5

Modul de intrare aer electronic.


F2


5

Contactor 2 funcţii frână.


F3


5

Modul de încărcare baterie.


F4


25

Electrovane ABS/CDS.


F6


15

Cutie de viteze pilotata.

11
Informaţii practice
221

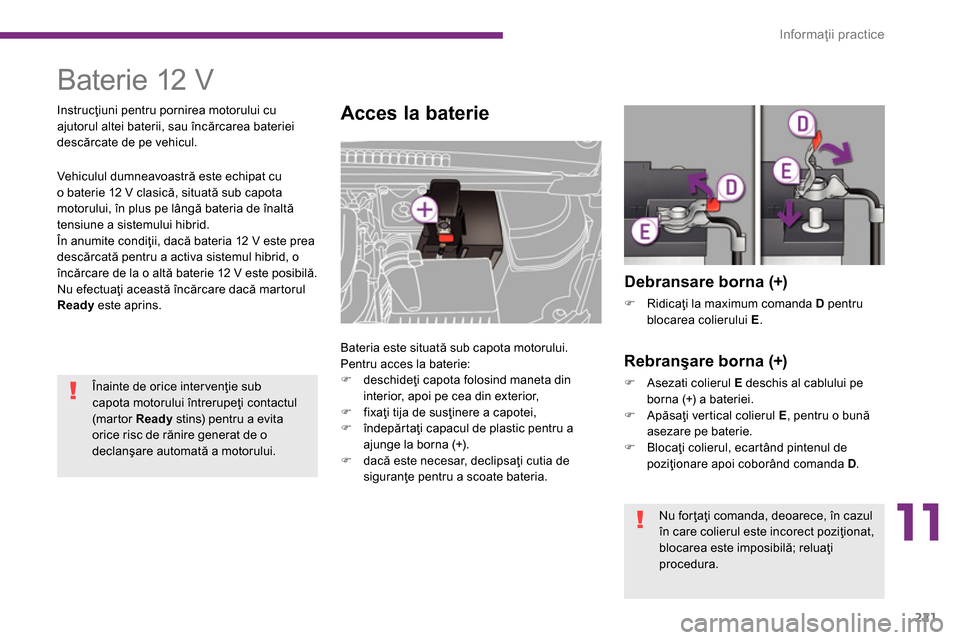

Baterie 12 V






Acces la baterie

Bateria este situată sub capota motorului.
Pentru acces la baterie:


)
deschideţi capota folosind maneta din
interior, apoi pe cea din exterior,

)
fixaţi tija de susţinere a capotei,

)
îndepărtaţi capacul de plastic pentru a
ajunge la borna (+).

)
dacă este necesar, declipsaţi cutia de
siguranţe pentru a scoate bateria.




Debransare borna (+)



)
Ridicaţi la maximum comanda D
pentru
blocarea colierului E
.



Rebranşare borna (+)



)
Asezati colierul E
deschis al cablului pe
borna (+) a bateriei.

)
Apăsaţi vertical colierul E
,
pentru o bună
asezare pe baterie.

)
Blocaţi colierul, ecartând pintenul de
poziţionare apoi coborând comanda D
.














Vehiculul dumneavoastră este echipat cu
o baterie 12 V clasică, situată sub capota
motorului, în plus pe lângă bateria de înaltă
tensiune a sistemului hibrid.
În anumite condiţii, dacă bateria 12 V este prea
descărcată pentru a activa sistemul hibrid, o
încărcare de la o altă baterie 12 V este posibilă.
Nu efectuaţi această încărcare dacă martorul
Ready
este aprins.
Instrucţiuni pentru pornirea motorului cu
ajutorul altei baterii, sau încărcarea bateriei
descărcate de pe vehicul.

Înainte de orice intervenţie sub
capota motorului întrerupeţi contactul
(martor Ready
stins) pentru a evita
orice risc de rănire generat de o
declanş
are automată a motorului.
Nu forţaţi comanda, deoarece, în cazul
în care colierul este incorect poziţionat,
blocarea este imposibilă; reluaţi
procedura.

Informaţii practice
222

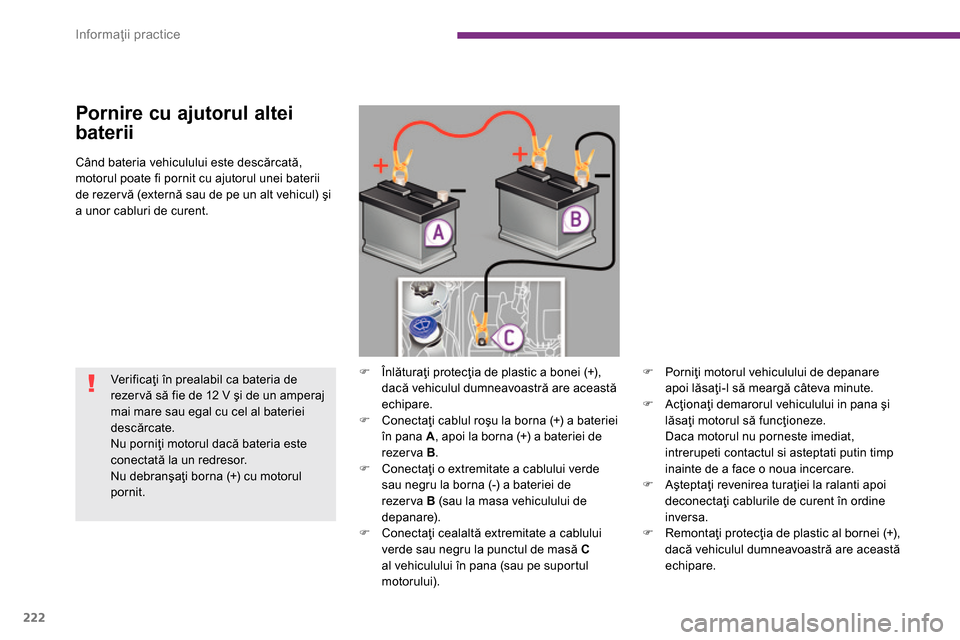

Pornire cu ajutorul altei
baterii

Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (ex ter nă sau de pe un alt vehicul) şi
a unor cabluri de curent.



)
Înlăturaţi protecţia de plastic a bonei (+),
dacă vehiculul dumneavoastră are această
echipare.

)
Conectaţi cablul roşu la borna (+) a bateriei
în pana A
, apoi la borna (+) a bateriei de
rezer va B
.

)
Conectaţi o extremitate a cablului verde
sau negru la borna (-) a bateriei de
rezer va B
(sau la masa vehiculului de
depanare).

)
Conectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C

al vehiculului în pana (sau pe suportul
motorului).
)
Porniţi motorul vehiculului de depanare
apoi lăsaţi-l să meargă câteva minute.

)
Acţionaţi demarorul vehiculului in pana şi
lăsaţi motorul să funcţioneze.
Daca motorul nu porneste imediat,
intrerupeti contactul si asteptati putin timp
inainte de a face o noua incercare.

)
Aşteptaţi revenirea turaţiei la ralanti apoi
deconectaţi cablurile de curent în ordine
inversa.

)
Remontaţi protecţia de plastic al bornei (+),
dacă vehiculul dumneavoastră are această
echipare.


Ver if ic aţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.
Nu porniţi motorul dacă bateria este
conectată la un redresor.
Nu debranşaţi borna (+) cu motorul
pornit.
