2014 Peugeot 208 Manualul de utilizare (in Romanian)

175
7
Informaţii practice



Siguranta fuzibila Nr.




Intensitate


Functii



F16



15 A

Proiectoare faţă ceaţă.


F18



10 A

Fază lungă dreapta.


F19



10 A

Fază lungă stânga.


F25



30 A

Releu spălare faruri (postechipare).


F29



40 A

Motor ştergătoare faţă.


F30



80 A

Bujii incandescente (Diesel).

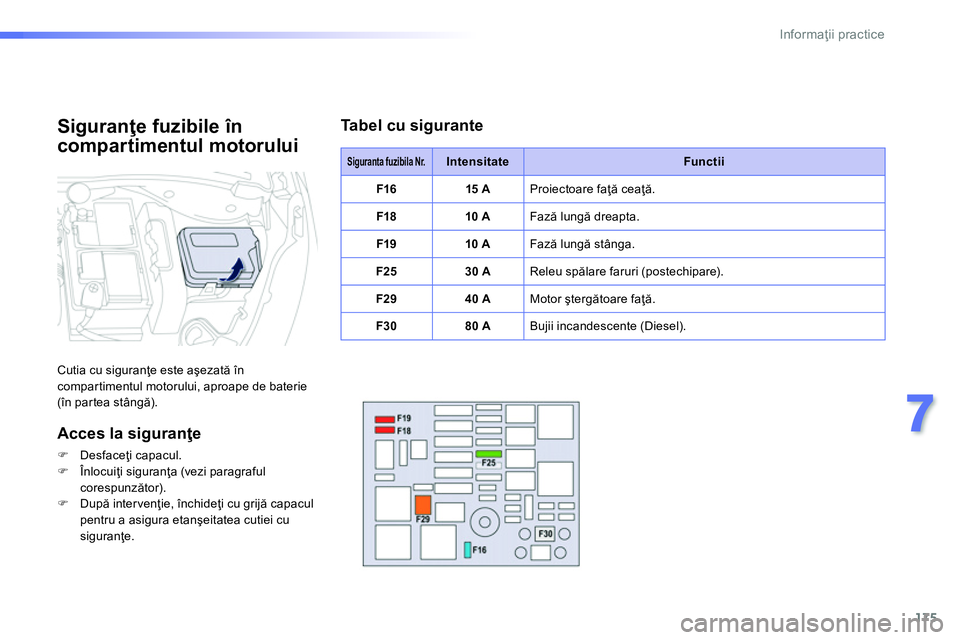

Siguranţe fuzibile în
compartimentul motorului
Cutia cu siguranţe este aşezată în
compartimentul motorului, aproape de baterie
(în partea stângă).


Acces la siguranţe



)
Desfaceţi capacul.

)
Înlocuiţi siguranţa (vezi paragraful
corespunzător).

)
După intervenţie, închideţi cu grijă capacul
pentru a asigura etanşeitatea cutiei cu
siguranţe.



Tabel cu sigurante

176
Informaţii practice





Baterie







Prezenţa acestei etichete, indică
utilizarea unei baterii cu plumb, de
12 V, de tehnologie şi cu caracteristici
specifice, care necesita, în caz de
înlocuire sau debranşare, o inter venţie
în reţeaua PEUGEOT sau într-un
ser vice autorizat.
Nerespectarea acestor indicaţii riscă sa
antreneze o uzură prematură a bateriei.

După remontarea bateriei, sistemul
Stop & Start nu va fi activ decât după
o durată de câteva ore, în funcţie
de condiţiile climatice şi de starea
de încărcare a bateriei (până la
proximativ 8 ore).

)
Ridicaţi la maximum comanda D
pentru
blocarea colierului E
.




Debransare borna (+)

Rebranşare borna (+)



)
Asezati colierul E
deschis al cablului pe
borna (+) a bateriei.

)
Apăsaţi vertical colierul E
,
pentru o bună
asezare pe baterie.

)
Blocaţi colierul, ecartând pintenul de
poziţionare apoi coborând comanda D
.
Nu forţaţi comanda, deoarece, în cazul
în care colierul este incorect poziţionat,
blocarea este imposibilă; reluaţi
procedura.

Instrucţiuni de încărcare a bateriei descărcate sau pentru pornirea motorului cu ajutorul altei baterii.
Bateria este situată sub capota motorului.
Pentru acces la baterie:


)
deschideţi capota folosind maneta din
interior, apoi pe cea din exterior,

)
fixaţi tija de susţinere a capotei,

)
îndepărtaţi capacul de plastic pentru a
ajunge la borna (+).








Acces la baterie

177
7
Informaţii practice












Pornire cu ajutorul altei
baterii
Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (ex ter nă sau de pe un alt vehicul) şi
a unor cabluri de curent.


)
Conectaţi cablul roşu la borna (+) a bateriei
în pana A
, apoi la borna (+) a bateriei de
rezer va B
.

)
Conectaţi o extremitate a cablului verde
sau negru la borna (-) a bateriei de
rezer va B
(sau la masa vehiculului de
depanare).

)
Conectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C

al vehiculului în pana (sau pe suportul
motorului).

)
Porniţi motorul vehiculului de depanare
apoi lăsaţi-l să meargă câteva minute. Nu porniţi motorul dacă bateria este
conectată la un redresor.
Nu debranşaţi borna (+) cu motorul
pornit.
Ver if ic aţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.

)
Acţionaţi demarorul vehiculului in pana
şi
lăsaţi motorul să funcţioneze.
Daca motorul nu porneste imediat,
intrerupeti contactul si asteptati putin timp
inainte de a face o noua incercare.

)
Aşteptaţi revenirea turaţiei la ralanti apoi
deconectaţi cablurile de curent în ordine
inversa.

178
Informaţii practice


Este indicat ca, în cazul unei staţionări
îndelungate de mai mult de o luna, să
debranşaţi bateria.











Bateriile conţin substanţe nocive,
cum ar fi acidul sulfuric şi plumbul.
Ele trebuie eliminate conform
prescripţiilor legale şi nu trebuie în nici
un caz aruncate împreună cu resturile
menajere.
Reciclaţi bateriile folosite la un centru
de colectare.
Inainte de a manipula bateria,
protejati-va ochii si fata.
Orice operatie pe baterie trebuie
executata intr-un spatiu aerisit si in
lipsa oricarei surse de foc deschis sau
sursa de scantei, pentru a evita riscul de
explozie si de incendiu.
Nu incercati sa incarcati o baterie
inghetata; intai trebuie efectuata
dezghetarea bateriei pentru a evita riscul
unei explozii. Daca o baterie a inghetat,
controlati-o inainte de a o incarca, in
reteaua PEUGEOT sau la un Ser vice
autorizat care va controla componentele
interne pentru a nu fi deteriorate si
carcasa pentru a nu fi fisurata, ceea ce
ar implica riscul pierderii de acid toxic si
coroziv.
Nu inversati polaritatea şi utilizati numai
un redresor de 12 V.
Nu deconectaţi bateria cu motorul pornit.
Nu reîncărcaţi bateria fără a deconecta
bornele.
Spalati-va pe maini dupa fiecare
operatiune.










Nu împingeţi vehiculul pentru a porni
motorul, dacă vehiculul este echipat cu
cutie de viteze pilotata sau automata.







Înainte de debransare

Înainte de debranşarea bateriei, aşteptaţi
2 minute după întreruperea contactului.
Închideţi geamurile şi uşile înainte de
deconectarea bateriei.


După rebranşare

După reconectarea bateriei puneţi contactul
şi aşteptaţi un minut înainte de a porni, pentru
a permite iniţializarea tuturor sistemelor
electronice. Dacă şi în acest mod persistă
anumite disfuncţii, consultaţi reţeaua
PEUGEOT sau un Ser vice autorizat.
Conform indicaţiilor din paragraful
corespunzător, trebuie să reiniţializaţi singuri:


- cheia cu telecomandă,

- sistemul GPS de navigaţie încorporat.


Reîncărcarea bateriei sistemului Stop &
Start nu necesită debranşarea ei.










Reincarcarea bateriei cu un
redresor


)
Debranşaţi bateria de pe vehicul.

)
Respectaţi instrucţiunile de utilizare date
de producătorul redresorului.

)
Reconectaţi bateria, începând cu borna (-).

)
Ver if ic aţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le.

179
7
Informaţii practice

Sistem ce gestionează durata utilizării anumitor
funcţii pentru conservarea energiei bateriei.
După oprirea motorului, puteţi utiliza în
continuare, timp cumulat maximal de
aproximativ treizeci de minute, anumite
funcţii cum ar fi sistemul audio şi telematic,
ştergătoarele, faza scurtă, plafonierele...









Mod economie de energie


Trecerea la acest mod

După expirarea perioadei, un mesaj de trecere
în modul economie de energie apare pe ecran
şi funcţiile active trec în starea de veghe.
Dacă o convorbire telefonică are loc în acest
moment, aceasta va fi menţinută timp de
aproximativ 10 minute cu kitul mâini-libere al
sistemului audio.


Ieşirea din acest mod

Aceste funcţii vor fi automat activate la
următoarea utilizare a vehiculului.


)
Pentru utilizarea imediată a funcţiilor,
porniţi motorul si lăsaţi-l să funcţioneze
pentru cel puţin cinci minute.
O baterie descărcată nu permite
pornirea motorului (a se vedea
paragraful corespondent).









Mod de delestare

Sistemul gestioneaza anumite funcţii, în
concordanţă cu nivelul de încărcare al bateriei.
Cu vehiculul în mers, anumite funcţii cum ar
fi aerul condiţionat, degivrarea lunetei... pot fi
dezactivate temporar, în funcţie de starea de
încărcare a bateriei.
Reactivarea funcţiilor dezactivate se face
automat, imediat ce starea bateriei o permite.

180
Informaţii practice









Schimbarea unei lame de stergator


Inainte de demontarea unei
lame din fata


)
În minutul care urmează taierii contactului,
acţionaţi comanda ştergătoarelor pentru a
poziţiona lamele pe mijlocul parbrizului.



Demontare



)
Ridicaţi braţul ştergătorului.

)
Deblocaţi lama şi scoateţi-o.



Remontare



)
Montaţi lama nouă şi blocaţi-o.

)
Rabataţi braţul cu grijă.



Dupa remontarea unei lame
fata


)
Puneţi contactul.

)
Acţionaţi din nou comanda ştergătorului
pentru a aranja lamele.

181
7
Informaţii practice






Remorcarea vehiculului


Acces la scule

Inelul de remorcare se află în portbagaj sub
podea.
Pentru acces:


)
deschideţi portbagajul,

)
ridicaţi podeaua şi scoateţi-o,

)
scoateţi inelul de remorcare din cutia de
scule.



Indicatii generale

Respectaţi legislaţia în vigoare din ţara dumneavoastră.
Ver if ic aţi ca greutatea vehiculului tractor sa fie mai mare decât cea a vehiculului tractat.
Conducatorul trebuie sa ramana la volanul vehiculului remorcat si trebuie să posede un
permis de conducere valid.
Dacă se efectuează tractarea cu cele patru roţi pe sol, utilizaţi întotdeauna o bară de
remorcare omologată; corzile şi chingile sunt interzise.
Vehiculul tractor trebuie sa porneasca usor.
În cazul tractării cu motorul oprit, nu mai sunt asistate frânarea şi direcţia.
În următoarele cazuri, este imperativ să apelaţi la un profesionist pentru remorcare:


- vehicul în pană pe autostradă sau pe o cale de rulare rapida,

- vehicule cu tracţiune pe patru roţi,

- imposibilitatea trecerii cutiei de viteze la punctul mort, deblocării direcţiei, sau eliberării
frânei de staţionare,

- tractare cu numai două roţi pe sol,

- lipsa unei bare de remorcare omologate...

Mod de operare ce trebuie urmat pentru a efectua operaţiunea de remorcare a vehiculului, sau pentru a remorca un alt vehicul cu un dispozitiv mecanic amovibil.

182
Informaţii practice


Remorcarea propriului
vehicul
Remorcarea altui vehicul



)
În bara faţă deschideţi obturatorul
introducând partea plată a inelului de
remorcare în fanta din partea inferioară.

)
Înşurubaţi complet inelul de remorcare.

)
Instalaţi o bară de tractare.

)
În bara spate desprindeţi obturatorul
apăsând pe partea inferioară a acestuia.

)
Înşurubaţi complet inelul de remorcare.

)
Montaţi o bară de tractare.

)
Aprindeţi luminile de avarie pe ambele
vehicule.

)
Porniţi uşor şi rulaţi pe o distanţă scurtă.

)
Poziţionaţi maneta cutiei de
viteze în punctul mort (poziţia N

pentru cutia de viteze pilotata sau
automată).
Nerespectarea acestei indicatii
poate duce la deteriorarea unor
subansamble (frânare, transmisie...)
şi la absenţa asistenţei la frânare la
repornirea motorului.

)
Deblocaţi direcţia rotind cheia de contact o
treaptă şi eliberaţi frâna de staţionare.

)
Aprindeţi luminile de avarie pe ambele
vehicule.

)
Porniţi usor şi rulaţi pe o distanţă scurtă.
