Fotele, elementy bezpieczeństwa55

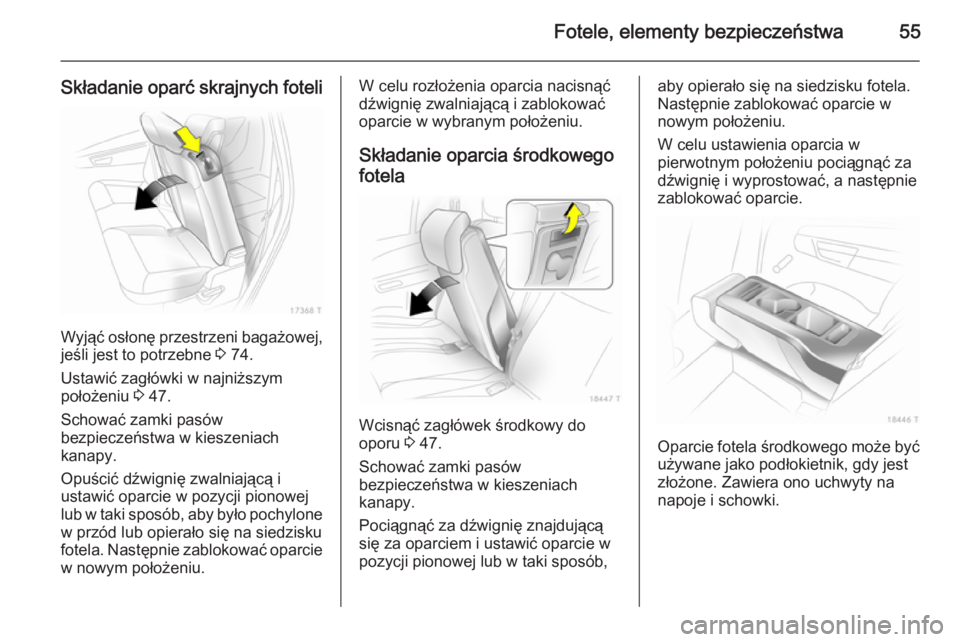

Składanie oparć skrajnych foteli
Wyjąć osłonę przestrzeni bagażowej,
jeśli jest to potrzebne 3 74.
Ustawić zagłówki w najniższym
położeniu 3 47.
Schować zamki pasów
bezpieczeństwa w kieszeniach
kanapy.
Opuścić dźwignię zwalniającą i
ustawić oparcie w pozycji pionowej
lub w taki sposób, aby było pochylone
w przód lub opierało się na siedzisku
fotela. Następnie zablokować oparcie w nowym położeniu.
W celu rozłożenia oparcia nacisnąć
dźwignię zwalniającą i zablokować oparcie w wybranym położeniu.
Składanie oparcia środkowego
fotela
Wcisnąć zagłówek środkowy do
oporu 3 47.
Schować zamki pasów
bezpieczeństwa w kieszeniach
kanapy.
Pociągnąć za dźwignię znajdującą się za oparciem i ustawić oparcie w
pozycji pionowej lub w taki sposób,
aby opierało się na siedzisku fotela.
Następnie zablokować oparcie w
nowym położeniu.
W celu ustawienia oparcia w
pierwotnym położeniu pociągnąć za
dźwignię i wyprostować, a następnie
zablokować oparcie.
Oparcie fotela środkowego może być używane jako podłokietnik, gdy jest
złożone. Zawiera ono uchwyty na
napoje i schowki.

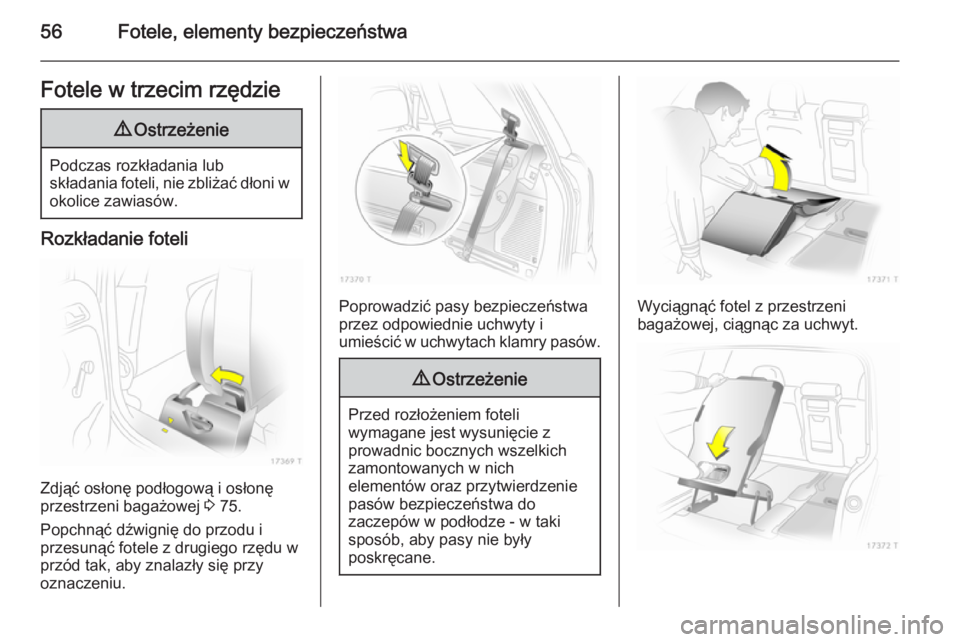

56Fotele, elementy bezpieczeństwaFotele w trzecim rzędzie9Ostrzeżenie
Podczas rozkładania lub
składania foteli, nie zbliżać dłoni w okolice zawiasów.
Rozkładanie foteli
Zdjąć osłonę podłogową i osłonę
przestrzeni bagażowej 3 75.
Popchnąć dźwignię do przodu i
przesunąć fotele z drugiego rzędu w
przód tak, aby znalazły się przy
oznaczeniu.
Poprowadzić pasy bezpieczeństwa
przez odpowiednie uchwyty i
umieścić w uchwytach klamry pasów.
9 Ostrzeżenie
Przed rozłożeniem foteli
wymagane jest wysunięcie z
prowadnic bocznych wszelkich
zamontowanych w nich
elementów oraz przytwierdzenie
pasów bezpieczeństwa do
zaczepów w podłodze - w taki
sposób, aby pasy nie były
poskręcane.
Wyciągnąć fotel z przestrzeni
bagażowej, ciągnąc za uchwyt.

Fotele, elementy bezpieczeństwa57

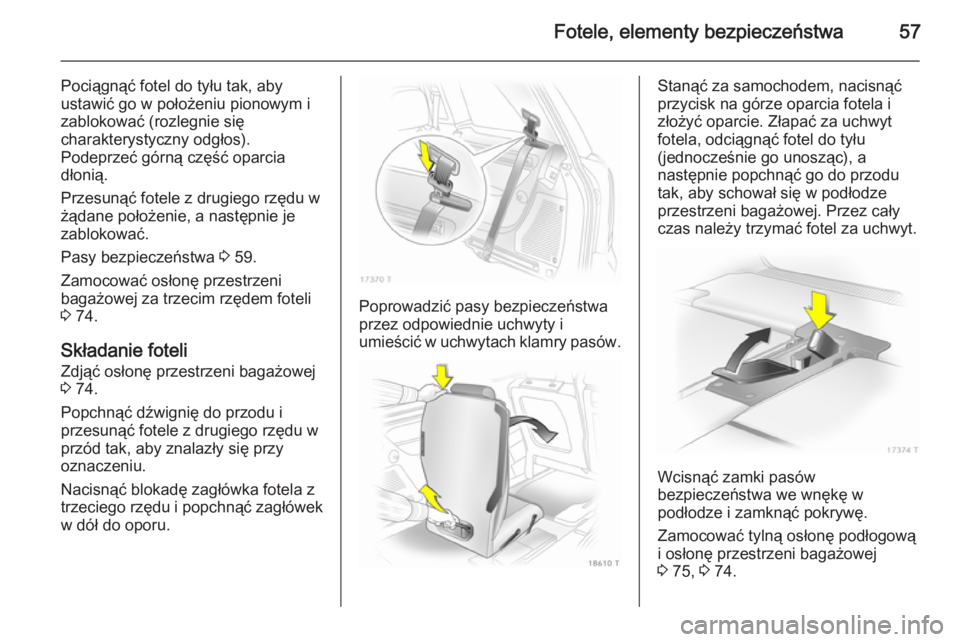

Pociągnąć fotel do tyłu tak, aby
ustawić go w położeniu pionowym i
zablokować (rozlegnie się
charakterystyczny odgłos).
Podeprzeć górną część oparcia
dłonią.
Przesunąć fotele z drugiego rzędu w
żądane położenie, a następnie je
zablokować.
Pasy bezpieczeństwa 3 59.
Zamocować osłonę przestrzeni
bagażowej za trzecim rzędem foteli 3 74.
Składanie foteli Zdjąć osłonę przestrzeni bagażowej
3 74.
Popchnąć dźwignię do przodu i
przesunąć fotele z drugiego rzędu w
przód tak, aby znalazły się przy
oznaczeniu.
Nacisnąć blokadę zagłówka fotela z
trzeciego rzędu i popchnąć zagłówek
w dół do oporu.
Poprowadzić pasy bezpieczeństwa
przez odpowiednie uchwyty i
umieścić w uchwytach klamry pasów.
Stanąć za samochodem, nacisnąć
przycisk na górze oparcia fotela i
złożyć oparcie. Złapać za uchwyt
fotela, odciągnąć fotel do tyłu
(jednocześnie go unosząc), a
następnie popchnąć go do przodu tak, aby schował się w podłodze
przestrzeni bagażowej. Przez cały
czas należy trzymać fotel za uchwyt.
Wcisnąć zamki pasów
bezpieczeństwa we wnękę w
podłodze i zamknąć pokrywę.
Zamocować tylną osłonę podłogową
i osłonę przestrzeni bagażowej
3 75, 3 74.

58Fotele, elementy bezpieczeństwa

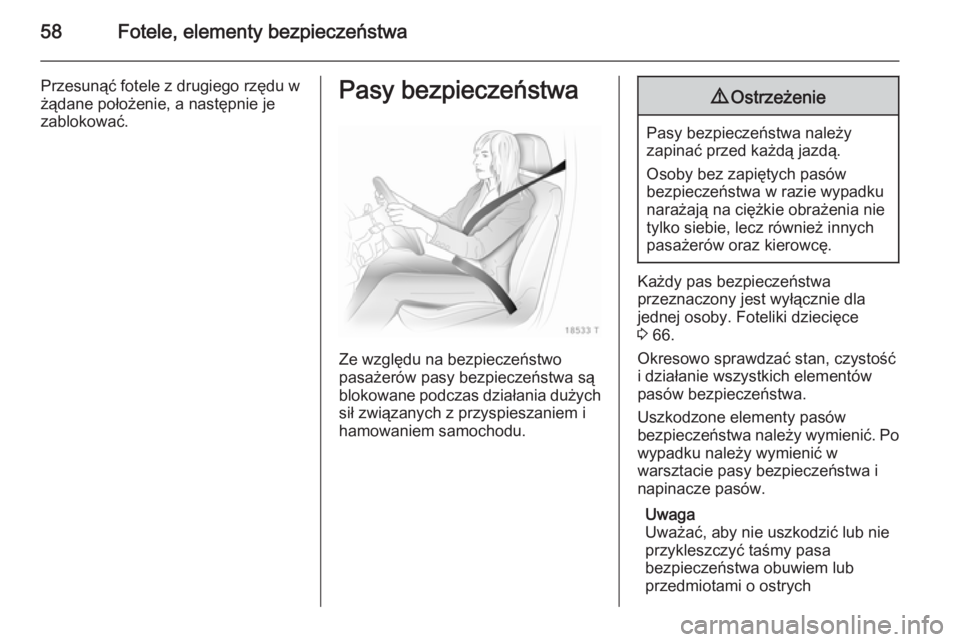

Przesunąć fotele z drugiego rzędu w
żądane położenie, a następnie je
zablokować.Pasy bezpieczeństwa
Ze względu na bezpieczeństwo
pasażerów pasy bezpieczeństwa są
blokowane podczas działania dużych
sił związanych z przyspieszaniem i
hamowaniem samochodu.
9 Ostrzeżenie
Pasy bezpieczeństwa należy
zapinać przed każdą jazdą.
Osoby bez zapiętych pasów
bezpieczeństwa w razie wypadku
narażają na ciężkie obrażenia nie
tylko siebie, lecz również innych
pasażerów oraz kierowcę.
Każdy pas bezpieczeństwa
przeznaczony jest wyłącznie dla
jednej osoby. Foteliki dziecięce
3 66.
Okresowo sprawdzać stan, czystość
i działanie wszystkich elementów
pasów bezpieczeństwa.
Uszkodzone elementy pasów
bezpieczeństwa należy wymienić. Po
wypadku należy wymienić w
warsztacie pasy bezpieczeństwa i
napinacze pasów.
Uwaga
Uważać, aby nie uszkodzić lub nie
przykleszczyć taśmy pasa
bezpieczeństwa obuwiem lub
przedmiotami o ostrych

Fotele, elementy bezpieczeństwa59

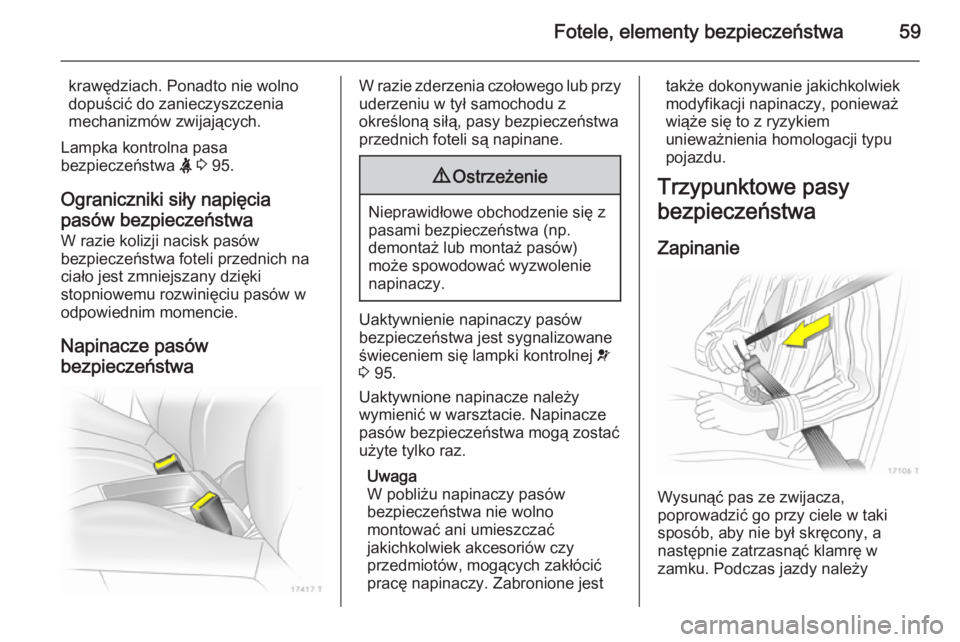

krawędziach. Ponadto nie wolno
dopuścić do zanieczyszczenia
mechanizmów zwijających.
Lampka kontrolna pasa
bezpieczeństwa X 3 95.
Ograniczniki siły napięcia pasów bezpieczeństwa
W razie kolizji nacisk pasów
bezpieczeństwa foteli przednich na
ciało jest zmniejszany dzięki
stopniowemu rozwinięciu pasów w
odpowiednim momencie.
Napinacze pasów
bezpieczeństwaW razie zderzenia czołowego lub przy
uderzeniu w tył samochodu z
określoną siłą, pasy bezpieczeństwa
przednich foteli są napinane.9 Ostrzeżenie
Nieprawidłowe obchodzenie się z
pasami bezpieczeństwa (np.
demontaż lub montaż pasów)
może spowodować wyzwolenie
napinaczy.
Uaktywnienie napinaczy pasów
bezpieczeństwa jest sygnalizowane
świeceniem się lampki kontrolnej v
3 95.
Uaktywnione napinacze należy
wymienić w warsztacie. Napinacze
pasów bezpieczeństwa mogą zostać
użyte tylko raz.
Uwaga
W pobliżu napinaczy pasów
bezpieczeństwa nie wolno
montować ani umieszczać
jakichkolwiek akcesoriów czy
przedmiotów, mogących zakłócić
pracę napinaczy. Zabronione jest
także dokonywanie jakichkolwiek
modyfikacji napinaczy, ponieważ
wiąże się to z ryzykiem
unieważnienia homologacji typu pojazdu.
Trzypunktowe pasy
bezpieczeństwa
Zapinanie
Wysunąć pas ze zwijacza,
poprowadzić go przy ciele w taki
sposób, aby nie był skręcony, a
następnie zatrzasnąć klamrę w
zamku. Podczas jazdy należy

60Fotele, elementy bezpieczeństwa

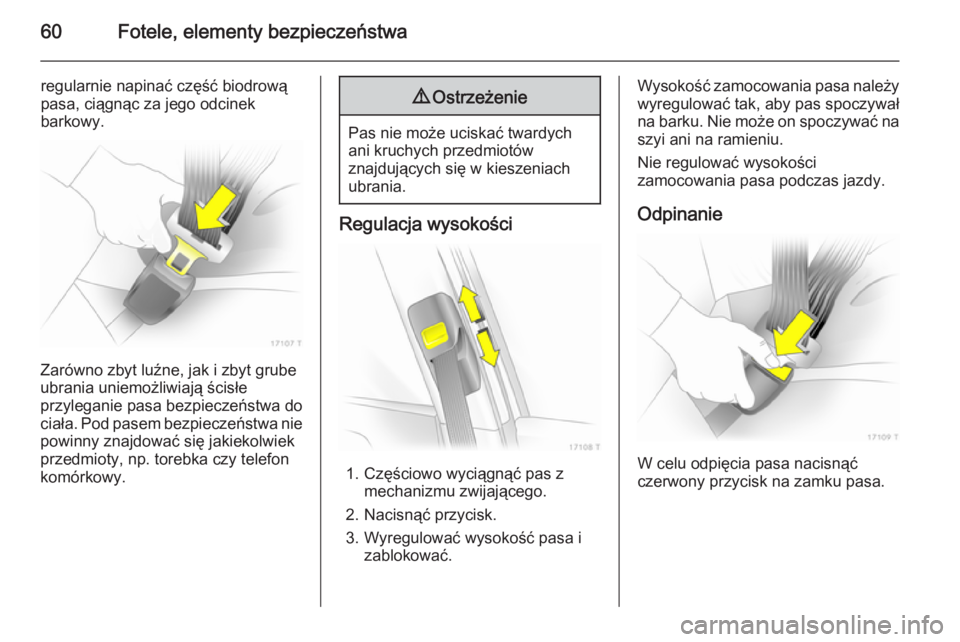

regularnie napinać część biodrową
pasa, ciągnąc za jego odcinek
barkowy.
Zarówno zbyt luźne, jak i zbyt grube
ubrania uniemożliwiają ścisłe
przyleganie pasa bezpieczeństwa do
ciała. Pod pasem bezpieczeństwa nie
powinny znajdować się jakiekolwiek
przedmioty, np. torebka czy telefon
komórkowy.
9 Ostrzeżenie
Pas nie może uciskać twardych
ani kruchych przedmiotów
znajdujących się w kieszeniach
ubrania.
Regulacja wysokości
1. Częściowo wyciągnąć pas z mechanizmu zwijającego.
2. Nacisnąć przycisk.
3. Wyregulować wysokość pasa i zablokować.
Wysokość zamocowania pasa należy
wyregulować tak, aby pas spoczywał
na barku. Nie może on spoczywać na szyi ani na ramieniu.
Nie regulować wysokości
zamocowania pasa podczas jazdy.
Odpinanie
W celu odpięcia pasa nacisnąć
czerwony przycisk na zamku pasa.

Fotele, elementy bezpieczeństwa61

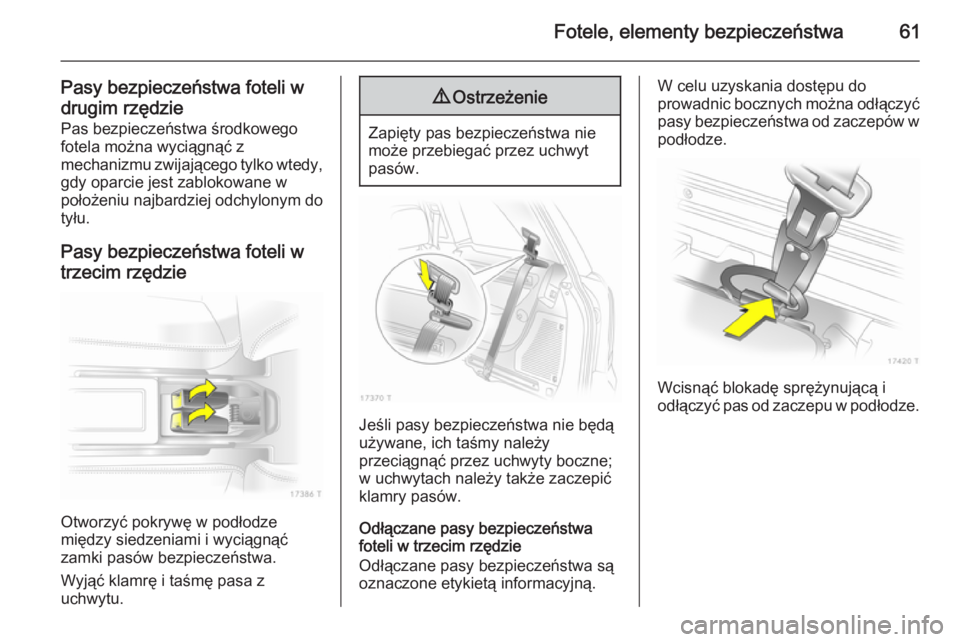

Pasy bezpieczeństwa foteli wdrugim rzędzie
Pas bezpieczeństwa środkowego fotela można wyciągnąć z
mechanizmu zwijającego tylko wtedy, gdy oparcie jest zablokowane w
położeniu najbardziej odchylonym do
tyłu.
Pasy bezpieczeństwa foteli w trzecim rzędzie
Otworzyć pokrywę w podłodze
między siedzeniami i wyciągnąć
zamki pasów bezpieczeństwa.
Wyjąć klamrę i taśmę pasa z
uchwytu.
9 Ostrzeżenie
Zapięty pas bezpieczeństwa nie
może przebiegać przez uchwyt
pasów.
Jeśli pasy bezpieczeństwa nie będą
używane, ich taśmy należy
przeciągnąć przez uchwyty boczne;
w uchwytach należy także zaczepić
klamry pasów.
Odłączane pasy bezpieczeństwa
foteli w trzecim rzędzie
Odłączane pasy bezpieczeństwa są
oznaczone etykietą informacyjną.
W celu uzyskania dostępu do
prowadnic bocznych można odłączyć
pasy bezpieczeństwa od zaczepów w podłodze.
Wcisnąć blokadę sprężynującą i
odłączyć pas od zaczepu w podłodze.

62Fotele, elementy bezpieczeństwa

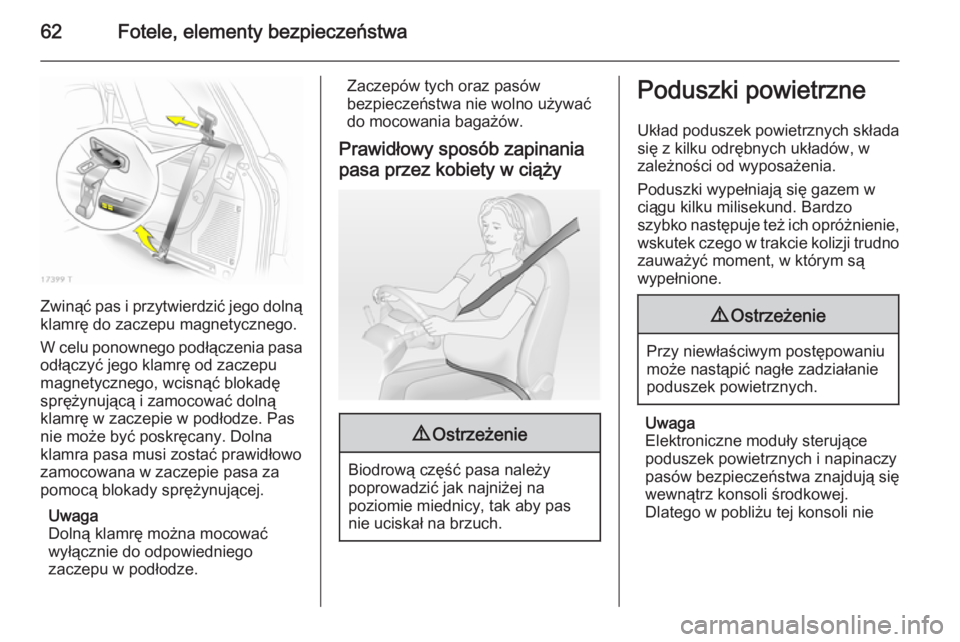

Zwinąć pas i przytwierdzić jego dolną
klamrę do zaczepu magnetycznego.
W celu ponownego podłączenia pasa odłączyć jego klamrę od zaczepu
magnetycznego, wcisnąć blokadę
sprężynującą i zamocować dolną
klamrę w zaczepie w podłodze. Pas
nie może być poskręcany. Dolna
klamra pasa musi zostać prawidłowo
zamocowana w zaczepie pasa za
pomocą blokady sprężynującej.
Uwaga
Dolną klamrę można mocować
wyłącznie do odpowiedniego
zaczepu w podłodze.
Zaczepów tych oraz pasów
bezpieczeństwa nie wolno używać do mocowania bagażów.
Prawidłowy sposób zapinania pasa przez kobiety w ciąży9 Ostrzeżenie
Biodrową część pasa należy
poprowadzić jak najniżej na
poziomie miednicy, tak aby pas
nie uciskał na brzuch.
Poduszki powietrzne
Układ poduszek powietrznych składa
się z kilku odrębnych układów, w
zależności od wyposażenia.
Poduszki wypełniają się gazem w
ciągu kilku milisekund. Bardzo
szybko następuje też ich opróżnienie,
wskutek czego w trakcie kolizji trudno zauważyć moment, w którym są
wypełnione.9 Ostrzeżenie
Przy niewłaściwym postępowaniu
może nastąpić nagłe zadziałanie poduszek powietrznych.
Uwaga
Elektroniczne moduły sterujące
poduszek powietrznych i napinaczy pasów bezpieczeństwa znajdują się
wewnątrz konsoli środkowej.
Dlatego w pobliżu tej konsoli nie
