2014 OPEL ZAFIRA B Instrukcja obsługi (in Polish)

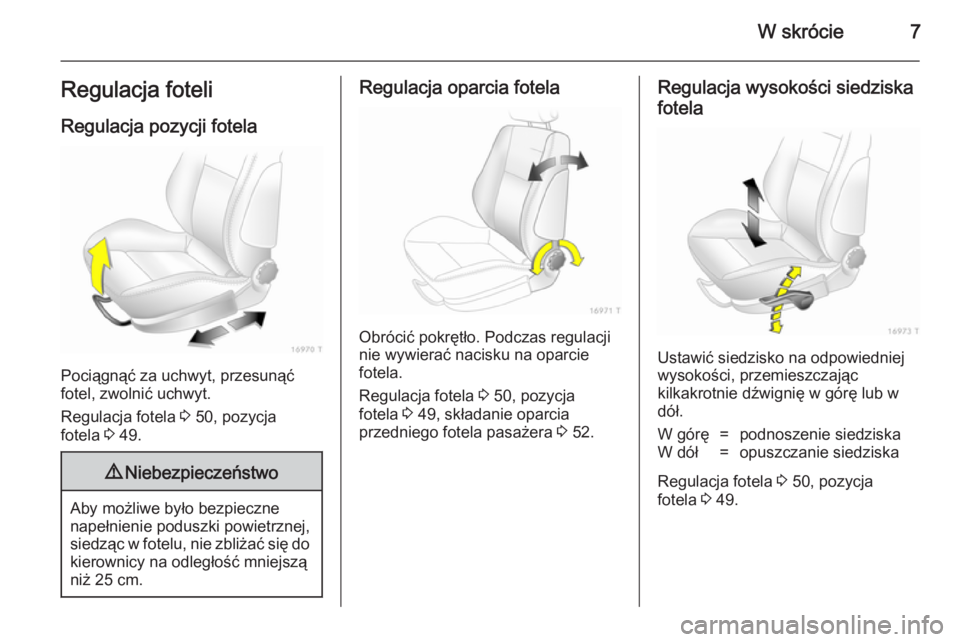

W skrócie7Regulacja foteliRegulacja pozycji fotela
Pociągnąć za uchwyt, przesunąć
fotel, zwolnić uchwyt.
Regulacja fotela 3 50, pozycja
fotela 3 49.
9 Niebezpieczeństwo
Aby możliwe było bezpieczne
napełnienie poduszki powietrznej,
siedząc w fotelu, nie zbliżać się do kierownicy na odległość mniejszą
niż 25 cm.
Regulacja oparcia fotela
Obrócić pokrętło. Podczas regulacji
nie wywierać nacisku na oparcie fotela.
Regulacja fotela 3 50, pozycja
fotela 3 49, składanie oparcia
przedniego fotela pasażera 3 52.
Regulacja wysokości siedziska
fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
W górę=podnoszenie siedziskaW dół=opuszczanie siedziska
Regulacja fotela 3 50, pozycja
fotela 3 49.

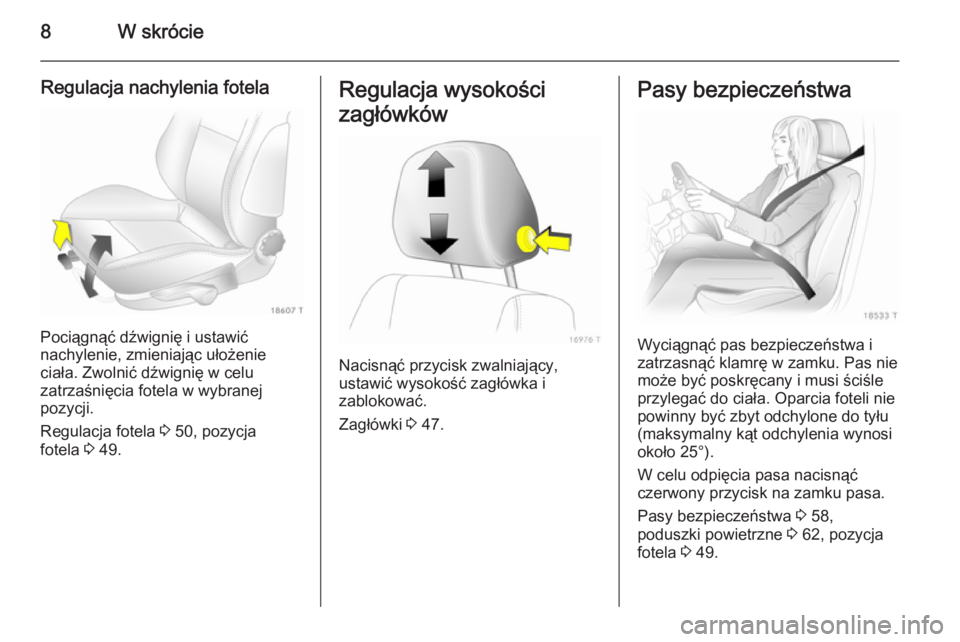

8W skrócie
Regulacja nachylenia fotela
Pociągnąć dźwignię i ustawić
nachylenie, zmieniając ułożenie
ciała. Zwolnić dźwignię w celu
zatrzaśnięcia fotela w wybranej
pozycji.
Regulacja fotela 3 50, pozycja
fotela 3 49.
Regulacja wysokości
zagłówków
Nacisnąć przycisk zwalniający,
ustawić wysokość zagłówka i
zablokować.
Zagłówki 3 47.
Pasy bezpieczeństwa
Wyciągnąć pas bezpieczeństwa i
zatrzasnąć klamrę w zamku. Pas nie
może być poskręcany i musi ściśle
przylegać do ciała. Oparcia foteli nie
powinny być zbyt odchylone do tyłu
(maksymalny kąt odchylenia wynosi
około 25°).
W celu odpięcia pasa nacisnąć
czerwony przycisk na zamku pasa.
Pasy bezpieczeństwa 3 58,
poduszki powietrzne 3 62, pozycja
fotela 3 49.

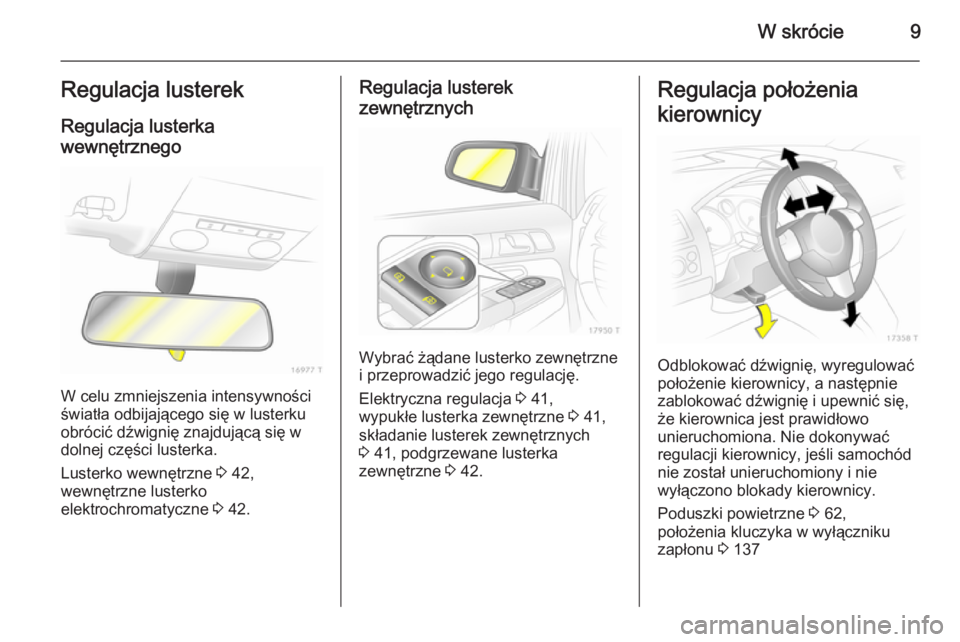

W skrócie9Regulacja lusterekRegulacja lusterka
wewnętrznego
W celu zmniejszenia intensywności
światła odbijającego się w lusterku
obrócić dźwignię znajdującą się w
dolnej części lusterka.
Lusterko wewnętrzne 3 42,
wewnętrzne lusterko
elektrochromatyczne 3 42.
Regulacja lusterek
zewnętrznych
Wybrać żądane lusterko zewnętrzne
i przeprowadzić jego regulację.
Elektryczna regulacja 3 41,
wypukłe lusterka zewnętrzne 3 41,
składanie lusterek zewnętrznych 3 41, podgrzewane lusterka
zewnętrzne 3 42.
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona. Nie dokonywać
regulacji kierownicy, jeśli samochód
nie został unieruchomiony i nie
wyłączono blokady kierownicy.
Poduszki powietrzne 3 62,
położenia kluczyka w wyłączniku
zapłonu 3 137

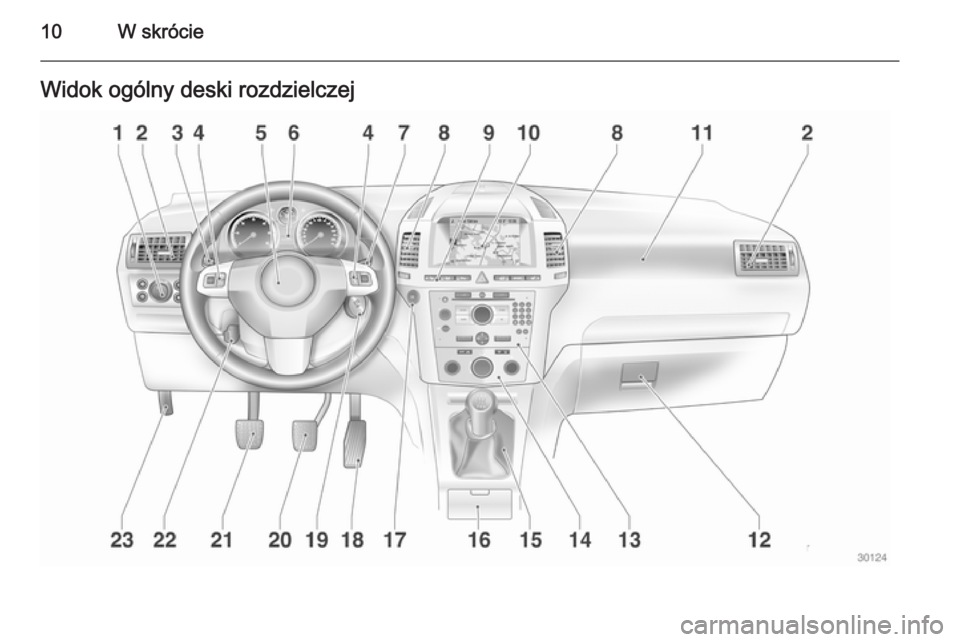

10W skrócieWidok ogólny deski rozdzielczej

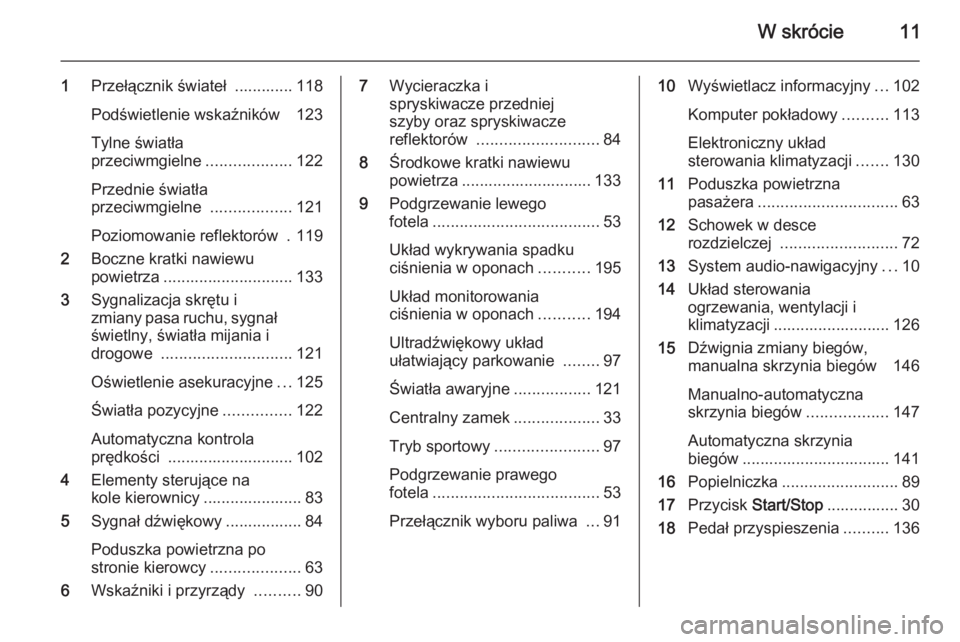

W skrócie11
1Przełącznik świateł ............. 118
Podświetlenie wskaźników 123
Tylne światła
przeciwmgielne ...................122
Przednie światła
przeciwmgielne ..................121
Poziomowanie reflektorów . 119
2 Boczne kratki nawiewu
powietrza ............................. 133
3 Sygnalizacja skrętu i
zmiany pasa ruchu, sygnał świetlny, światła mijania i
drogowe ............................. 121
Oświetlenie asekuracyjne ...125
Światła pozycyjne ...............122
Automatyczna kontrola
prędkości ............................ 102
4 Elementy sterujące na
kole kierownicy ...................... 83
5 Sygnał dźwiękowy ................. 84
Poduszka powietrzna po
stronie kierowcy ....................63
6 Wskaźniki i przyrządy ..........907Wycieraczka i
spryskiwacze przedniej
szyby oraz spryskiwacze
reflektorów ........................... 84
8 Środkowe kratki nawiewu
powietrza ............................. 133
9 Podgrzewanie lewego
fotela ..................................... 53
Układ wykrywania spadku
ciśnienia w oponach ...........195
Układ monitorowania
ciśnienia w oponach ...........194
Ultradźwiękowy układ
ułatwiający parkowanie ........97
Światła awaryjne .................121
Centralny zamek ...................33
Tryb sportowy ....................... 97
Podgrzewanie prawego
fotela ..................................... 53
Przełącznik wyboru paliwa ...9110 Wyświetlacz informacyjny ...102
Komputer pokładowy ..........113
Elektroniczny układ
sterowania klimatyzacji .......130
11 Poduszka powietrzna
pasażera ............................... 63
12 Schowek w desce
rozdzielczej .......................... 72
13 System audio-nawigacyjny ...10
14 Układ sterowania
ogrzewania, wentylacji i
klimatyzacji .......................... 126
15 Dźwignia zmiany biegów,
manualna skrzynia biegów 146
Manualno-automatyczna
skrzynia biegów ..................147
Automatyczna skrzynia
biegów ................................. 141
16 Popielniczka .......................... 89
17 Przycisk Start/Stop ................ 30
18 Pedał przyspieszenia ..........136

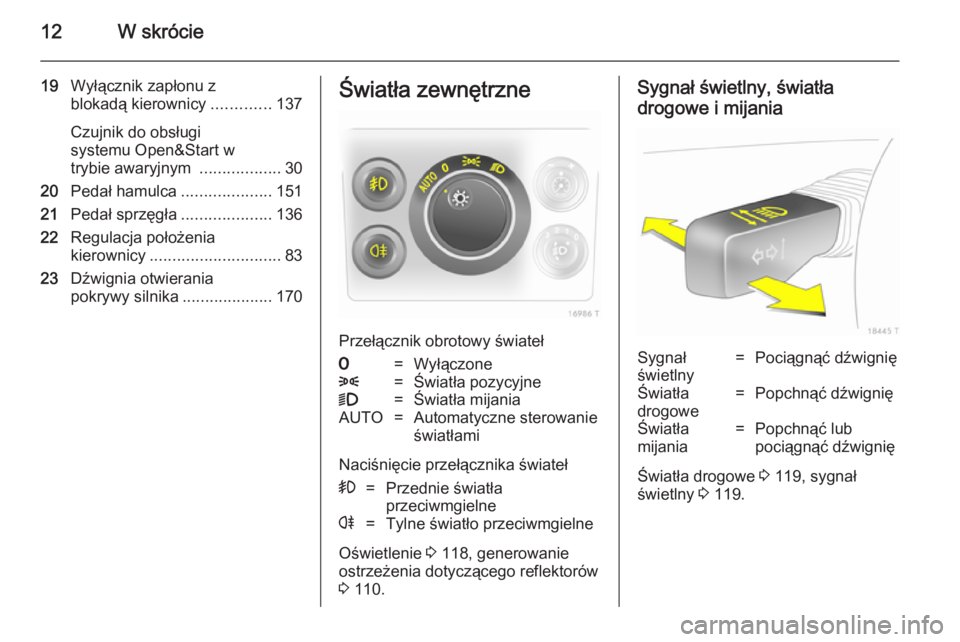

12W skrócie
19Wyłącznik zapłonu z
blokadą kierownicy .............137
Czujnik do obsługi
systemu Open&Start w
trybie awaryjnym ..................30
20 Pedał hamulca ....................151
21 Pedał sprzęgła ....................136
22 Regulacja położenia
kierownicy ............................. 83
23 Dźwignia otwierania
pokrywy silnika ....................170Światła zewnętrzne
Przełącznik obrotowy świateł
7=Wyłączone8=Światła pozycyjne9=Światła mijaniaAUTO=Automatyczne sterowanie
światłami
Naciśnięcie przełącznika świateł
>=Przednie światła
przeciwmgielner=Tylne światło przeciwmgielne
Oświetlenie 3 118, generowanie
ostrzeżenia dotyczącego reflektorów
3 110.
Sygnał świetlny, światła
drogowe i mijaniaSygnał
świetlny=Pociągnąć dźwignięŚwiatła
drogowe=Popchnąć dźwignięŚwiatła
mijania=Popchnąć lub
pociągnąć dźwignię
Światła drogowe 3 119, sygnał
świetlny 3 119.

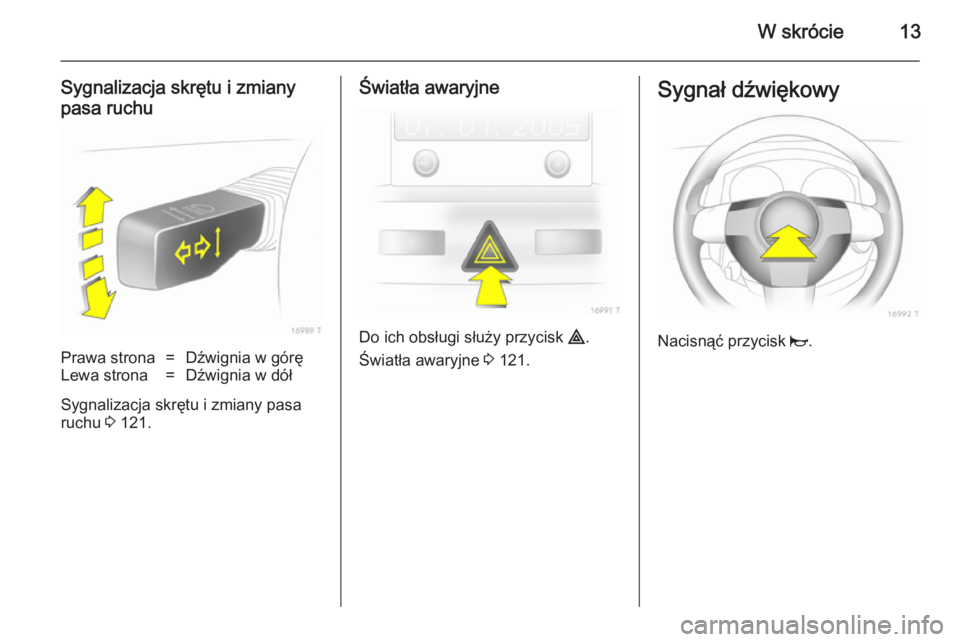

W skrócie13
Sygnalizacja skrętu i zmiany
pasa ruchuPrawa strona=Dźwignia w góręLewa strona=Dźwignia w dół
Sygnalizacja skrętu i zmiany pasa
ruchu 3 121.
Światła awaryjne
Do ich obsługi służy przycisk ¨.
Światła awaryjne 3 121.
Sygnał dźwiękowy
Nacisnąć przycisk j.

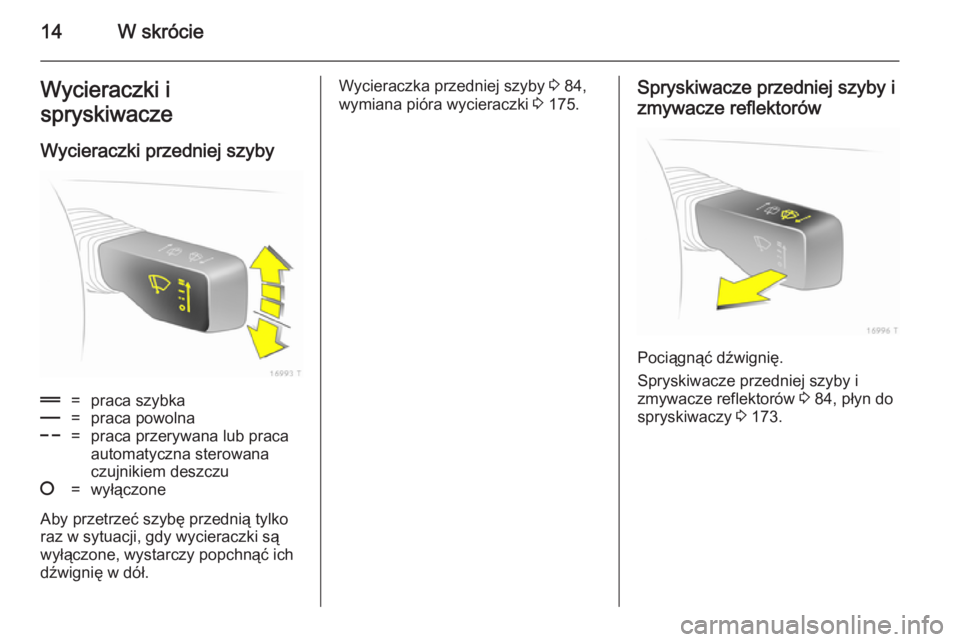

14W skrócieWycieraczki i
spryskiwacze
Wycieraczki przedniej szyby&=praca szybka%=praca powolna$=praca przerywana lub praca
automatyczna sterowana
czujnikiem deszczu§=wyłączone
Aby przetrzeć szybę przednią tylko raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć ich
dźwignię w dół.
Wycieraczka przedniej szyby 3 84,
wymiana pióra wycieraczki 3 175.Spryskiwacze przedniej szyby i
zmywacze reflektorów
Pociągnąć dźwignię.
Spryskiwacze przedniej szyby i
zmywacze reflektorów 3 84, płyn do
spryskiwaczy 3 173.
