2014 OPEL ZAFIRA B Instrukcja obsługi (in Polish)

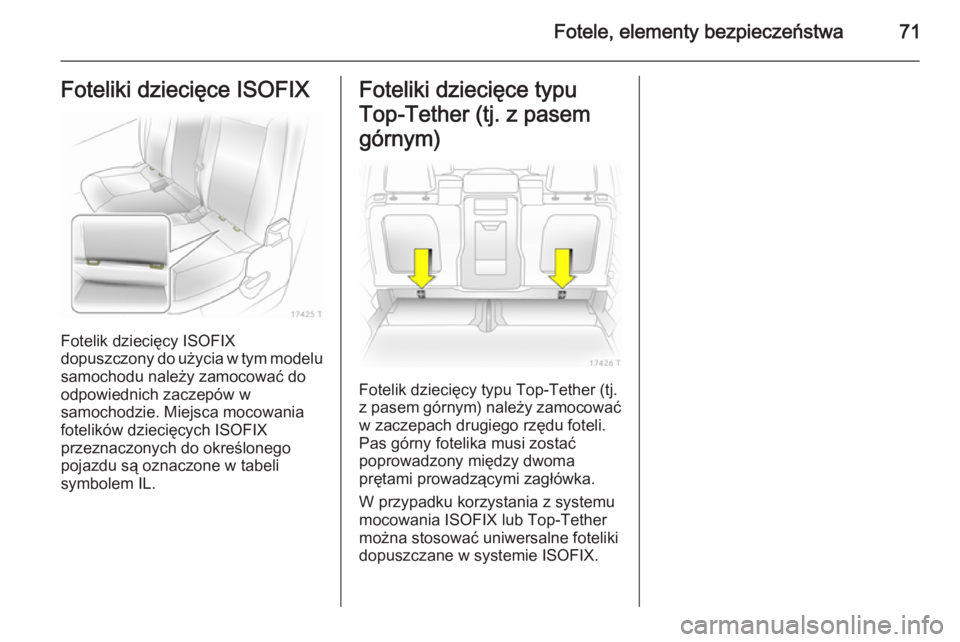

Fotele, elementy bezpieczeństwa71Foteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Foteliki dziecięce typu
Top-Tether (tj. z pasem
górnym)
Fotelik dziecięcy typu Top-Tether (tj. z pasem górnym) należy zamocować w zaczepach drugiego rzędu foteli.
Pas górny fotelika musi zostać
poprowadzony między dwoma
prętami prowadzącymi zagłówka.
W przypadku korzystania z systemu
mocowania ISOFIX lub Top-Tether można stosować uniwersalne foteliki
dopuszczane w systemie ISOFIX.

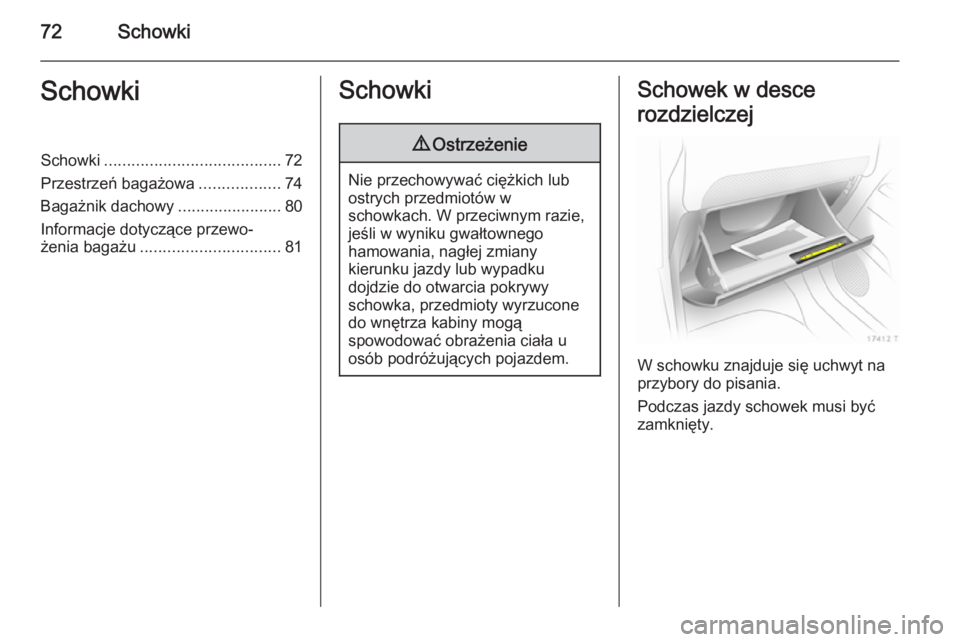

72SchowkiSchowkiSchowki....................................... 72
Przestrzeń bagażowa ..................74
Bagażnik dachowy .......................80
Informacje dotyczące przewo‐ żenia bagażu ............................... 81Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W schowku znajduje się uchwyt na
przybory do pisania.
Podczas jazdy schowek musi być zamknięty.

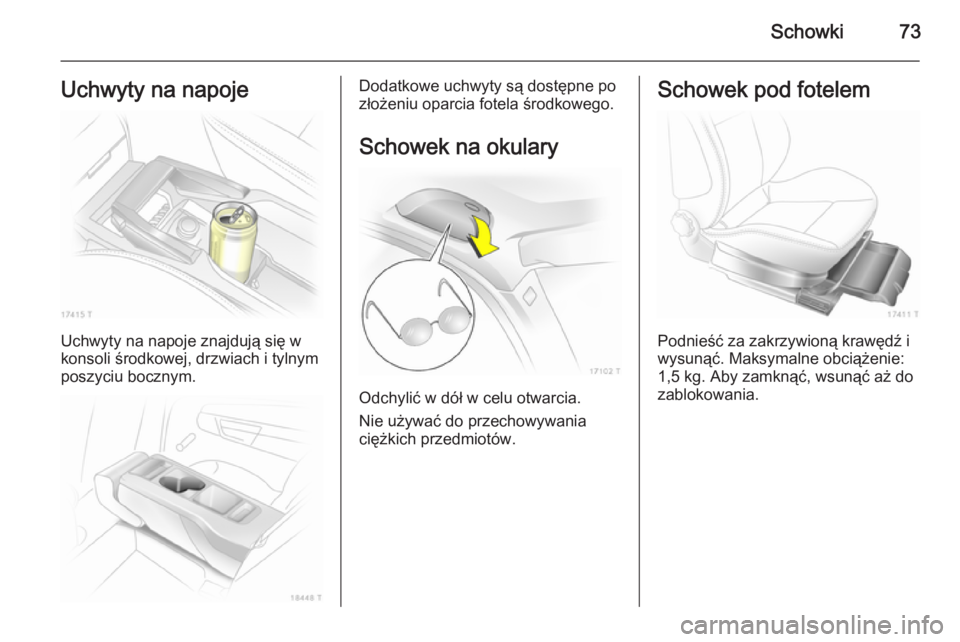

Schowki73Uchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej, drzwiach i tylnym poszyciu bocznym.
Dodatkowe uchwyty są dostępne po
złożeniu oparcia fotela środkowego.
Schowek na okulary
Odchylić w dół w celu otwarcia.
Nie używać do przechowywania
ciężkich przedmiotów.
Schowek pod fotelem
Podnieść za zakrzywioną krawędź i
wysunąć. Maksymalne obciążenie:
1,5 kg. Aby zamknąć, wsunąć aż do
zablokowania.

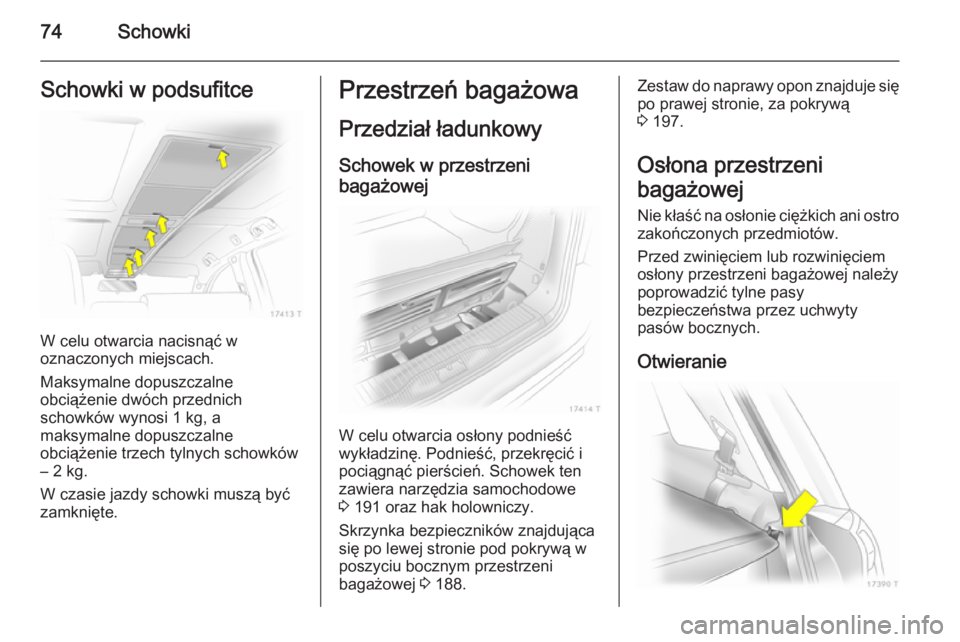

74SchowkiSchowki w podsufitce
W celu otwarcia nacisnąć w
oznaczonych miejscach.
Maksymalne dopuszczalne
obciążenie dwóch przednich
schowków wynosi 1 kg, a
maksymalne dopuszczalne
obciążenie trzech tylnych schowków
– 2 kg.
W czasie jazdy schowki muszą być
zamknięte.
Przestrzeń bagażowa
Przedział ładunkowy
Schowek w przestrzeni bagażowej
W celu otwarcia osłony podnieść
wykładzinę. Podnieść, przekręcić i
pociągnąć pierścień. Schowek ten
zawiera narzędzia samochodowe
3 191 oraz hak holowniczy.
Skrzynka bezpieczników znajdująca
się po lewej stronie pod pokrywą w
poszyciu bocznym przestrzeni
bagażowej 3 188.
Zestaw do naprawy opon znajduje się
po prawej stronie, za pokrywą
3 197.
Osłona przestrzeni
bagażowej
Nie kłaść na osłonie ciężkich ani ostro
zakończonych przedmiotów.
Przed zwinięciem lub rozwinięciem
osłony przestrzeni bagażowej należy
poprowadzić tylne pasy
bezpieczeństwa przez uchwyty
pasów bocznych.
Otwieranie

Schowki75

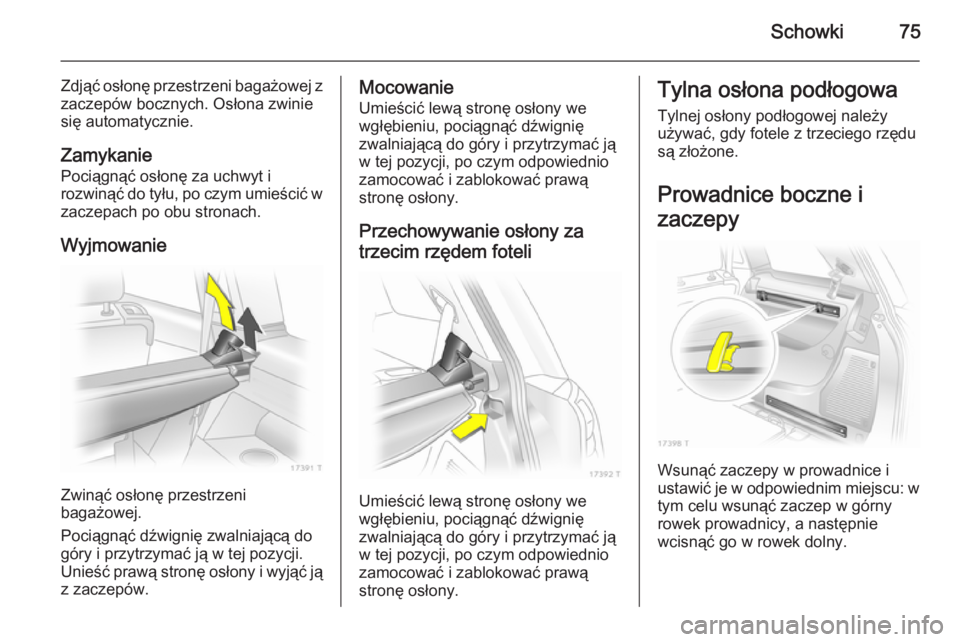

Zdjąć osłonę przestrzeni bagażowej z
zaczepów bocznych. Osłona zwinie
się automatycznie.
Zamykanie
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, po czym umieścić w zaczepach po obu stronach.
Wyjmowanie
Zwinąć osłonę przestrzeni
bagażowej.
Pociągnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Unieść prawą stronę osłony i wyjąć ją
z zaczepów.
Mocowanie
Umieścić lewą stronę osłony we
wgłębieniu, pociągnąć dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji, po czym odpowiednio
zamocować i zablokować prawą
stronę osłony.
Przechowywanie osłony za
trzecim rzędem foteli
Umieścić lewą stronę osłony we
wgłębieniu, pociągnąć dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji, po czym odpowiednio
zamocować i zablokować prawą
stronę osłony.
Tylna osłona podłogowa
Tylnej osłony podłogowej należy
używać, gdy fotele z trzeciego rzędu
są złożone.
Prowadnice boczne i
zaczepy
Wsunąć zaczepy w prowadnice i
ustawić je w odpowiednim miejscu: w
tym celu wsunąć zaczep w górny
rowek prowadnicy, a następnie
wcisnąć go w rowek dolny.

76Schowki

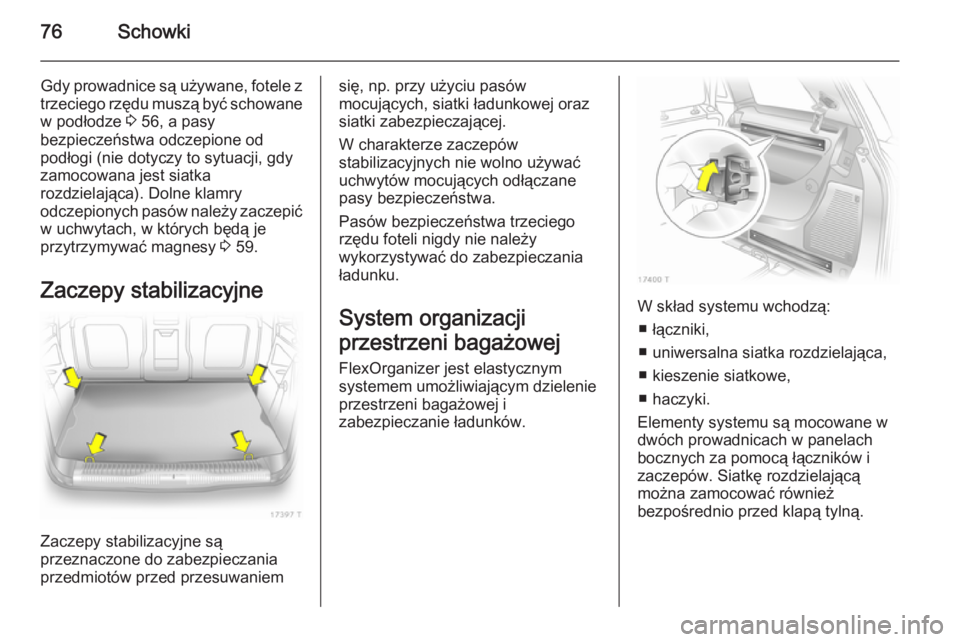

Gdy prowadnice są używane, fotele z
trzeciego rzędu muszą być schowane w podłodze 3 56, a pasy
bezpieczeństwa odczepione od
podłogi (nie dotyczy to sytuacji, gdy
zamocowana jest siatka
rozdzielająca). Dolne klamry
odczepionych pasów należy zaczepić w uchwytach, w których będą je
przytrzymywać magnesy 3 59.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących, siatki ładunkowej oraz
siatki zabezpieczającej.
W charakterze zaczepów
stabilizacyjnych nie wolno używać
uchwytów mocujących odłączane
pasy bezpieczeństwa.
Pasów bezpieczeństwa trzeciego
rzędu foteli nigdy nie należy
wykorzystywać do zabezpieczania
ładunku.
System organizacji
przestrzeni bagażowej FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej i
zabezpieczanie ładunków.
W skład systemu wchodzą:
■ łączniki,
■ uniwersalna siatka rozdzielająca, ■ kieszenie siatkowe,
■ haczyki.
Elementy systemu są mocowane w
dwóch prowadnicach w panelach bocznych za pomocą łączników i
zaczepów. Siatkę rozdzielającą
można zamocować również
bezpośrednio przed klapą tylną.

Schowki77

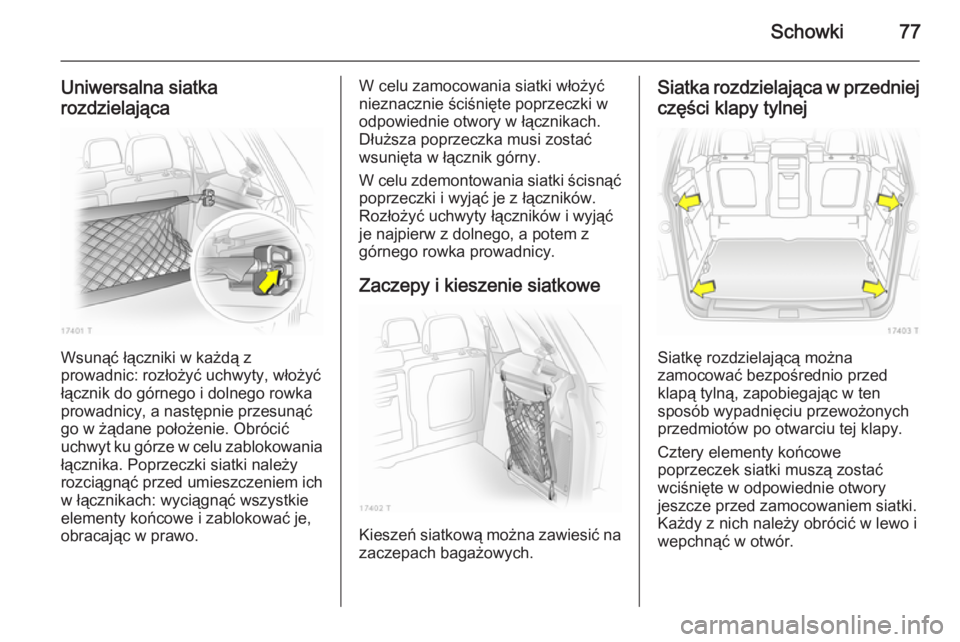

Uniwersalna siatka
rozdzielająca
Wsunąć łączniki w każdą z
prowadnic: rozłożyć uchwyty, włożyć
łącznik do górnego i dolnego rowka
prowadnicy, a następnie przesunąć
go w żądane położenie. Obrócić
uchwyt ku górze w celu zablokowania
łącznika. Poprzeczki siatki należy
rozciągnąć przed umieszczeniem ich
w łącznikach: wyciągnąć wszystkie
elementy końcowe i zablokować je,
obracając w prawo.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
Dłuższa poprzeczka musi zostać
wsunięta w łącznik górny.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.
Rozłożyć uchwyty łączników i wyjąć
je najpierw z dolnego, a potem z
górnego rowka prowadnicy.
Zaczepy i kieszenie siatkowe
Kieszeń siatkową można zawiesić na
zaczepach bagażowych.
Siatka rozdzielająca w przedniej
części klapy tylnej
Siatkę rozdzielającą można
zamocować bezpośrednio przed
klapą tylną, zapobiegając w ten
sposób wypadnięciu przewożonych przedmiotów po otwarciu tej klapy.
Cztery elementy końcowe
poprzeczek siatki muszą zostać
wciśnięte w odpowiednie otwory
jeszcze przed zamocowaniem siatki.
Każdy z nich należy obrócić w lewo i
wepchnąć w otwór.

78Schowki

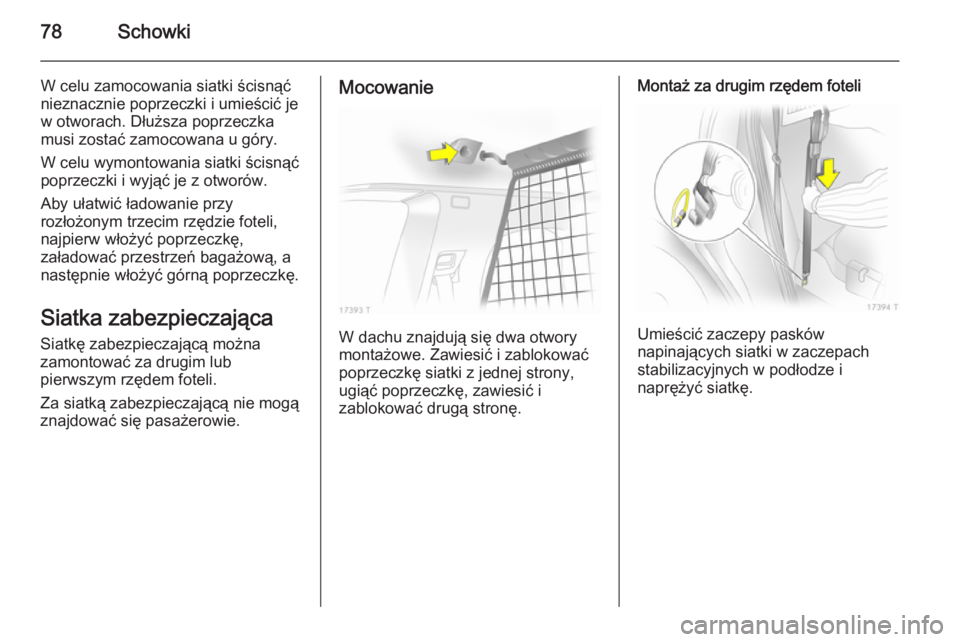

W celu zamocowania siatki ścisnąćnieznacznie poprzeczki i umieścić je
w otworach. Dłuższa poprzeczka
musi zostać zamocowana u góry.
W celu wymontowania siatki ścisnąć
poprzeczki i wyjąć je z otworów.
Aby ułatwić ładowanie przy
rozłożonym trzecim rzędzie foteli, najpierw włożyć poprzeczkę,
załadować przestrzeń bagażową, a
następnie włożyć górną poprzeczkę.
Siatka zabezpieczająca
Siatkę zabezpieczającą można
zamontować za drugim lub
pierwszym rzędem foteli.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.Mocowanie
W dachu znajdują się dwa otwory
montażowe. Zawiesić i zablokować
poprzeczkę siatki z jednej strony,
ugiąć poprzeczkę, zawiesić i
zablokować drugą stronę.
Montaż za drugim rzędem foteli
Umieścić zaczepy pasków
napinających siatki w zaczepach stabilizacyjnych w podłodze i
naprężyć siatkę.
