2014 OPEL ZAFIRA B Instrukcja obsługi (in Polish)

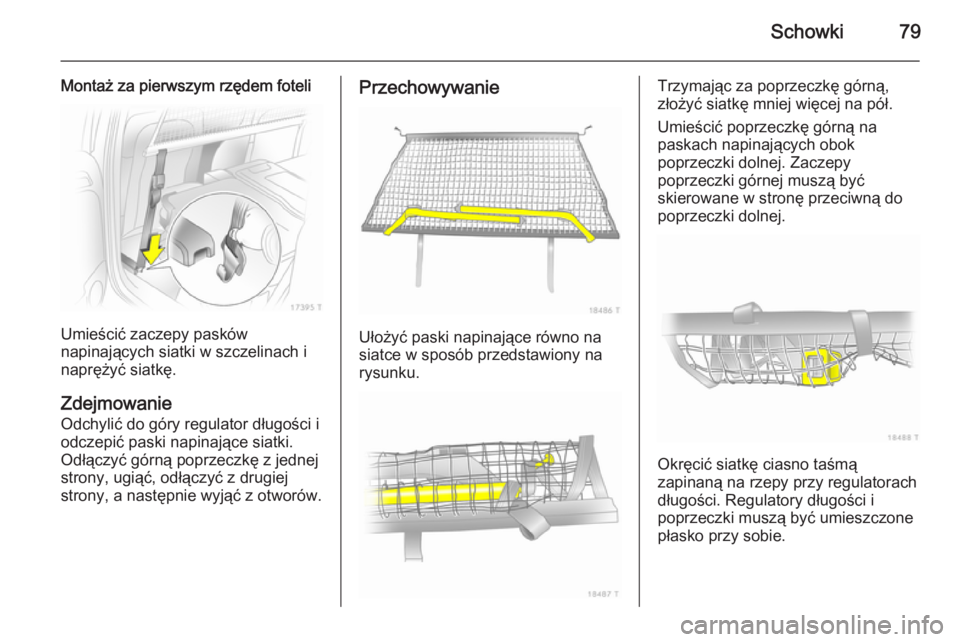

Schowki79
Montaż za pierwszym rzędem foteli
Umieścić zaczepy pasków
napinających siatki w szczelinach i naprężyć siatkę.
Zdejmowanie
Odchylić do góry regulator długości i
odczepić paski napinające siatki.
Odłączyć górną poprzeczkę z jednej
strony, ugiąć, odłączyć z drugiej
strony, a następnie wyjąć z otworów.
Przechowywanie
Ułożyć paski napinające równo na
siatce w sposób przedstawiony na
rysunku.
Trzymając za poprzeczkę górną,
złożyć siatkę mniej więcej na pół.
Umieścić poprzeczkę górną na
paskach napinających obok
poprzeczki dolnej. Zaczepy
poprzeczki górnej muszą być
skierowane w stronę przeciwną do
poprzeczki dolnej.
Okręcić siatkę ciasno taśmą
zapinaną na rzepy przy regulatorach
długości. Regulatory długości i
poprzeczki muszą być umieszczone
płasko przy sobie.

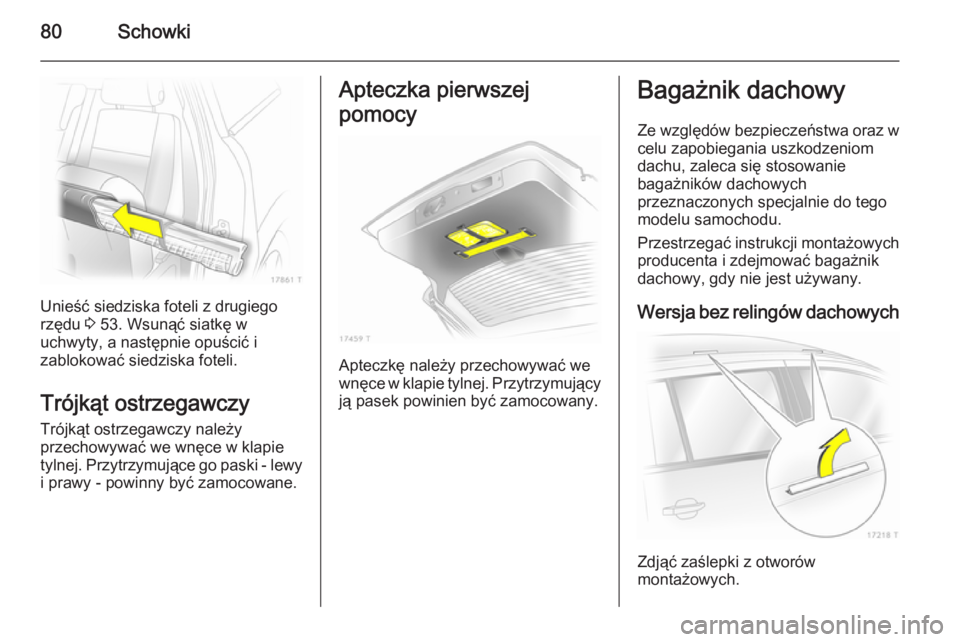

80Schowki
Unieść siedziska foteli z drugiego
rzędu 3 53. Wsunąć siatkę w
uchwyty, a następnie opuścić i
zablokować siedziska foteli.
Trójkąt ostrzegawczyTrójkąt ostrzegawczy należy
przechowywać we wnęce w klapie
tylnej. Przytrzymujące go paski - lewy
i prawy - powinny być zamocowane.
Apteczka pierwszej
pomocy
Apteczkę należy przechowywać we
wnęce w klapie tylnej. Przytrzymujący ją pasek powinien być zamocowany.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Wersja bez relingów dachowych
Zdjąć zaślepki z otworów
montażowych.

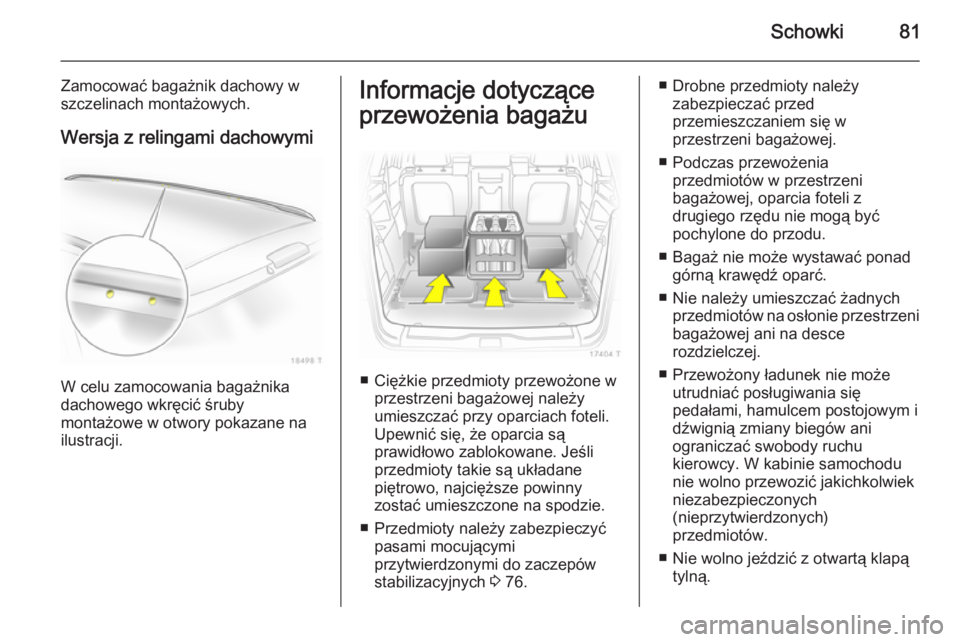

Schowki81
Zamocować bagażnik dachowy wszczelinach montażowych.
Wersja z relingami dachowymi
W celu zamocowania bagażnika
dachowego wkręcić śruby
montażowe w otwory pokazane na
ilustracji.
Informacje dotyczące
przewożenia bagażu
■ Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
■ Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 76.
■ Drobne przedmioty należy
zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia foteli z
drugiego rzędu nie mogą być
pochylone do przodu.
■ Bagaż nie może wystawać ponad górną krawędź oparć.
■ Nie należy umieszczać żadnych przedmiotów na osłonie przestrzeni
bagażowej ani na desce
rozdzielczej.
■ Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić jakichkolwiek niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
■ Nie wolno jeździć z otwartą klapą tylną.

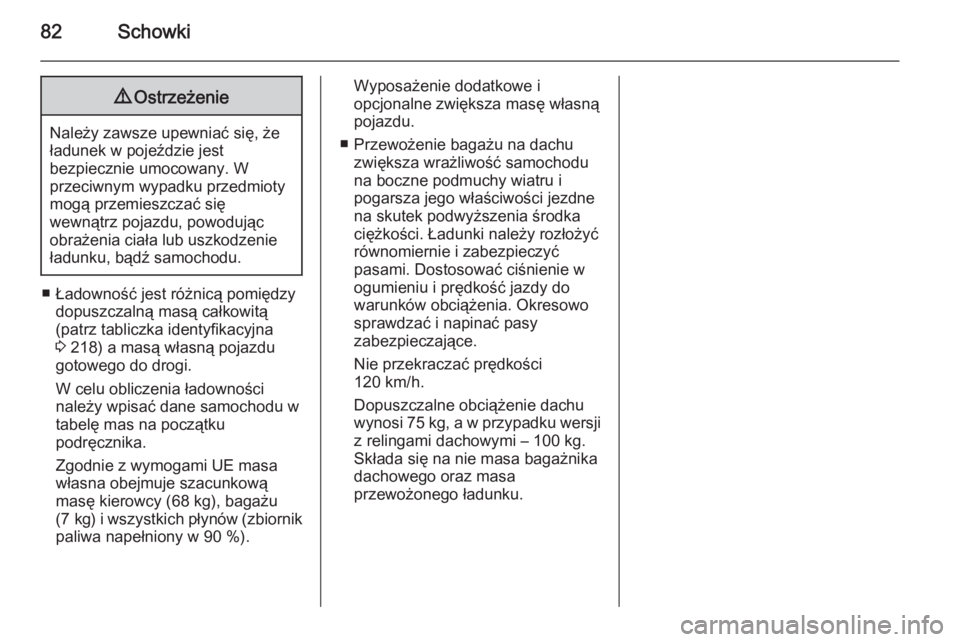

82Schowki9Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
■ Ładowność jest różnicą pomiędzy
dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna
3 218) a masą własną pojazdu
gotowego do drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg ) i wszystkich płynów (zbiornik
paliwa napełniony w 90 %).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 75 kg, a w przypadku wersji
z relingami dachowymi – 100 kg. Składa się na nie masa bagażnika
dachowego oraz masa
przewożonego ładunku.

Wskaźniki i przyrządy83Wskaźniki i przyrządyElementy sterujące......................83
Kontrolki ostrzegawcze, zegary i wskaźniki ..................................... 90
Wyświetlacze informacyjne ........ 102 Komunikaty pokazywane na wy‐
świetlaczu .................................. 109
Komputer pokładowy .................113Elementy sterujące
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kole kierownicy
można obsługiwać system audio-
nawigacyjny i wyświetlacz
informacyjny (Info-Display).
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.

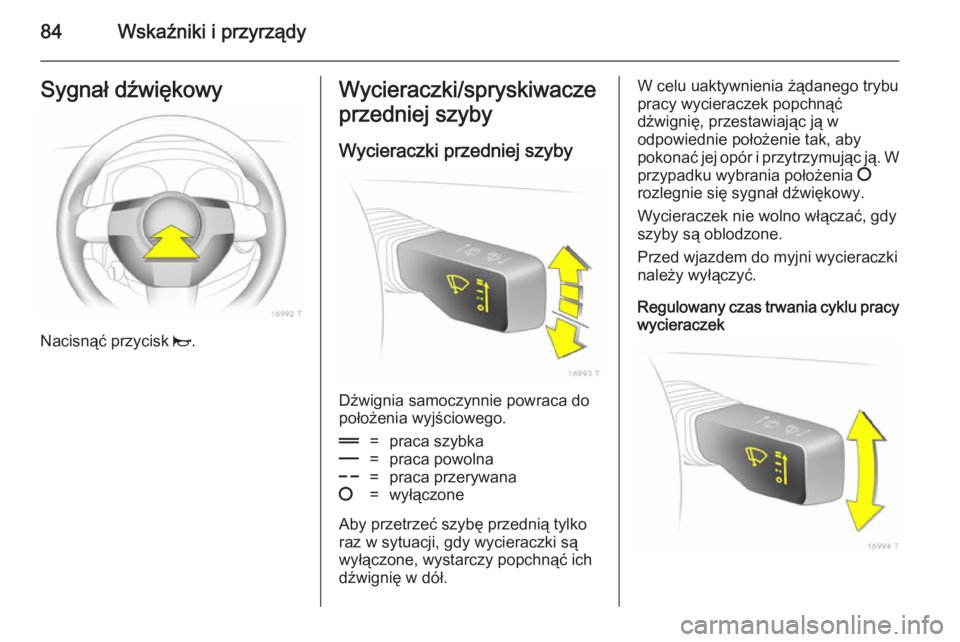

84Wskaźniki i przyrządySygnał dźwiękowy
Nacisnąć przycisk j.
Wycieraczki/spryskiwacze
przedniej szyby
Wycieraczki przedniej szyby
Dźwignia samoczynnie powraca do
położenia wyjściowego.
&=praca szybka%=praca powolna$=praca przerywana§=wyłączone
Aby przetrzeć szybę przednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć ich
dźwignię w dół.
W celu uaktywnienia żądanego trybu
pracy wycieraczek popchnąć
dźwignię, przestawiając ją w
odpowiednie położenie tak, aby
pokonać jej opór i przytrzymując ją. W
przypadku wybrania położenia §
rozlegnie się sygnał dźwiękowy.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Regulowany czas trwania cyklu pracy wycieraczek

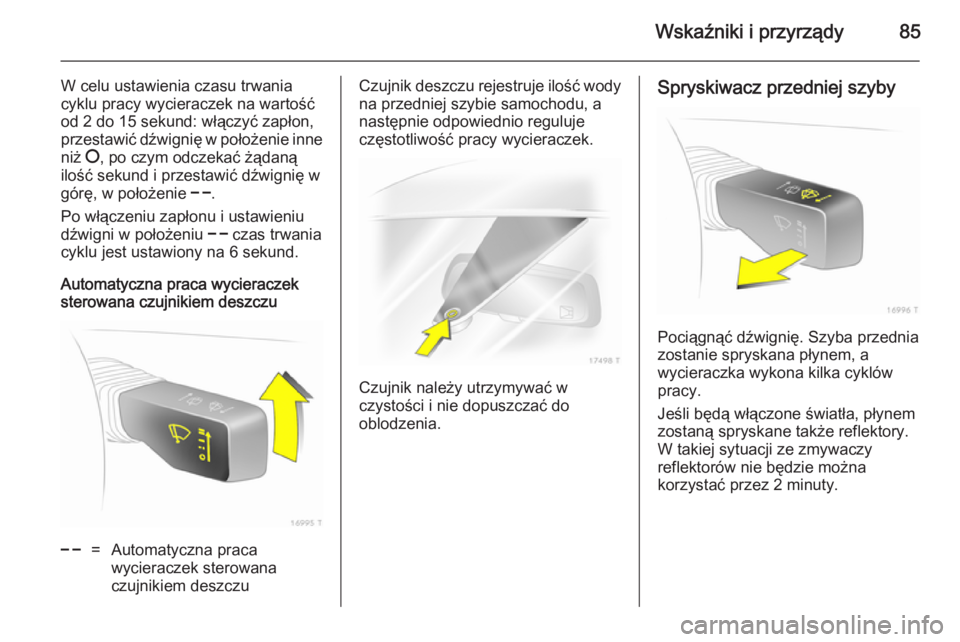

Wskaźniki i przyrządy85
W celu ustawienia czasu trwania
cyklu pracy wycieraczek na wartość
od 2 do 15 sekund: włączyć zapłon, przestawić dźwignię w położenie inne
niż §, po czym odczekać żądaną
ilość sekund i przestawić dźwignię w
górę, w położenie $.
Po włączeniu zapłonu i ustawieniu
dźwigni w położeniu $ czas trwania
cyklu jest ustawiony na 6 sekund.
Automatyczna praca wycieraczek sterowana czujnikiem deszczu$=Automatyczna praca
wycieraczek sterowana
czujnikiem deszczuCzujnik deszczu rejestruje ilość wody
na przedniej szybie samochodu, a
następnie odpowiednio reguluje
częstotliwość pracy wycieraczek.
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.
Spryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Jeśli będą włączone światła, płynem
zostaną spryskane także reflektory.
W takiej sytuacji ze zmywaczy
reflektorów nie będzie można
korzystać przez 2 minuty.

86Wskaźniki i przyrządyWycieraczka/spryskiwacz
tylnej szyby
Przesunąć dźwignię do przodu.
Wycieraczka tylnej szyby działa w
trybie pracy przerywanej. W celu
wyłączenia wycieraczki ponownie
przesunąć dźwignię do przodu.
Jeśli po przesunięciu do przodu
dźwignia zostanie przez chwilę
przytrzymana, szyba tylna zostanie
spryskana płynem.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Wycieraczka tylnej szyby zostaje
uaktywniona automatycznie po
włączeniu biegu wstecznego, gdy
wycieraczki przedniej szyby są
włączone.
Temperatura zewnętrzna
Spadek temperatury sygnalizowany
jest natychmiast, a jej wzrost z
pewnym opóźnieniem.
W razie spadku temperatury
zewnętrznej do 3 °C, na wyświetlaczu informacyjnym (Triple-Info-Display
lub Board-Info-Display) pojawia się
symbol : jako ostrzeżenie o
oblodzonej jezdni. Symbol : świeci
się, aż temperatura osiągnie co
najmniej 5 °C.
W samochodach z graficznym
(Graphic-Info-Display ) lub kolorowym
(Color-Info-Display) wyświetlaczem
informacyjnym pokazywany jest
komunikat ostrzegający o oblodzonej jezdni. Przy temperaturze poniżej
-5 °C komunikat nie jest wyświetlany.
