2014 OPEL ZAFIRA B Instrukcja obsługi (in Polish)

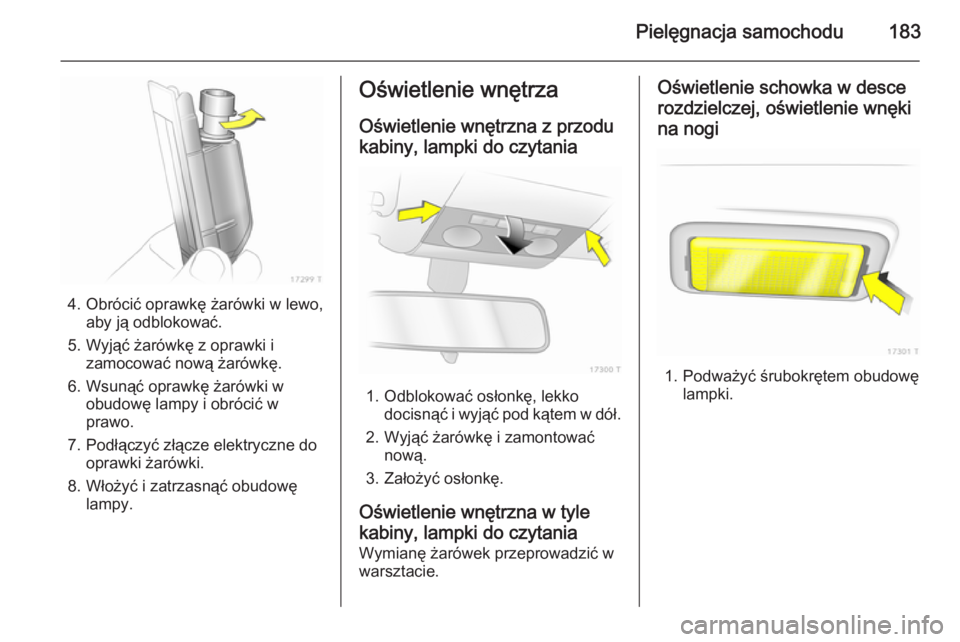

Pielęgnacja samochodu183
4. Obrócić oprawkę żarówki w lewo,aby ją odblokować.
5. Wyjąć żarówkę z oprawki i zamocować nową żarówkę.
6. Wsunąć oprawkę żarówki w obudowę lampy i obrócić w
prawo.
7. Podłączyć złącze elektryczne do oprawki żarówki.
8. Włożyć i zatrzasnąć obudowę lampy.
Oświetlenie wnętrza
Oświetlenie wnętrzna z przodu kabiny, lampki do czytania
1. Odblokować osłonkę, lekko docisnąć i wyjąć pod kątem w dół.
2. Wyjąć żarówkę i zamontować nową.
3. Założyć osłonkę.
Oświetlenie wnętrzna w tyle
kabiny, lampki do czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie schowka w desce
rozdzielczej, oświetlenie wnęki
na nogi
1. Podważyć śrubokrętem obudowę lampki.

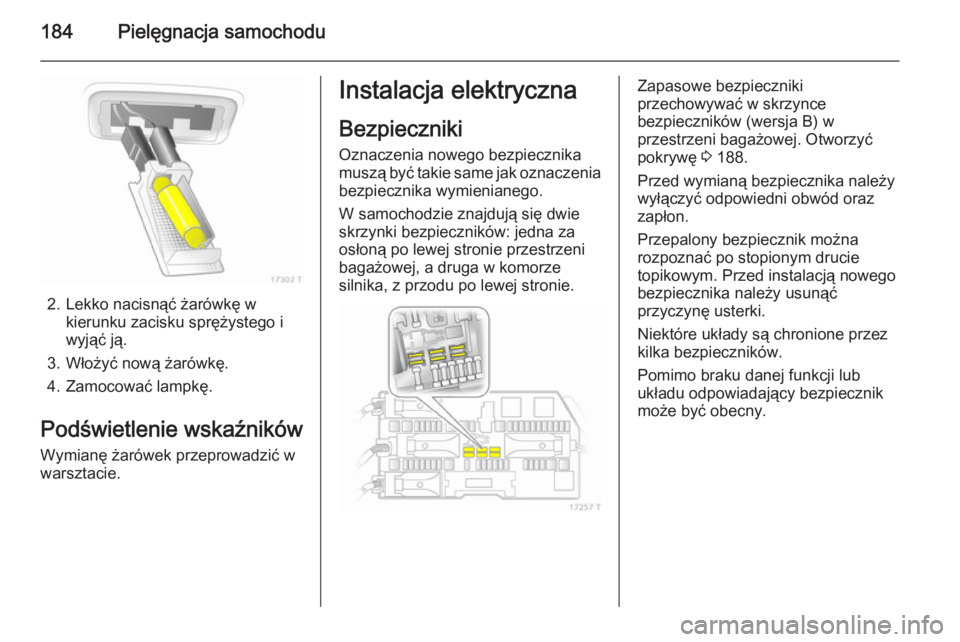

184Pielęgnacja samochodu
2. Lekko nacisnąć żarówkę wkierunku zacisku sprężystego i
wyjąć ją.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.
Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników: jedna za
osłoną po lewej stronie przestrzeni
bagażowej, a druga w komorze
silnika, z przodu po lewej stronie.Zapasowe bezpieczniki
przechowywać w skrzynce
bezpieczników (wersja B) w
przestrzeni bagażowej. Otworzyć
pokrywę 3 188.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

Pielęgnacja samochodu185
Szczypce ułatwiające wymianęmałych bezpieczników
W skrzynce bezpieczników w
przestrzeni bagażowej mogą
znajdować się szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

186Pielęgnacja samochoduSkrzynka bezpieczników w
komorze silnika
Wsunąć w otwór śrubokręt (do oporu)
i przechylić go na bok. Następnie
otworzyć i zdjąć osłonę.
Podczas zakładania osłony, najpierw
zaczepić ją z lewej strony a potem
zamknąć. Zadbać o to, aby osłona
zatrzasnęła się w słyszalny sposób.
Bezpieczniki mogą być przypisane do obwodów na dwa różne sposoby wzależności od wariantu skrzynki
bezpieczników w przestrzeni
bagażowej, 3 188.
Przypisanie bezpieczników w
połączeniu ze skrzynką
bezpieczników wariantu A w przestrzeni bagażowejNrObwód1Układ ABS2Układ ABS3Dmuchawa wewnętrzna, klima‐
tyzacja sterowana elektronicznie4Dmuchawa wewnętrzna, ogrze‐
wanie, klimatyzacja5Wentylator chłodnicy6Wentylator chłodnicy7Centralny zamek8Spryskiwacz przedniej szyby,
spryskiwacz tylnej szyby9Ogrzewanie szyby tylnej,
podgrzewanie lusterek
zewnętrznych10Złącze systemu diagnostycz‐
nego11Wskaźniki i przyrządy

Pielęgnacja samochodu187
NrObwód12Interfejs telefonu komórkowego,
system audio-nawigacyjny,
wyświetlacz13Oświetlenie wnętrza14Wycieraczki przedniej szyby15Wycieraczki przedniej szyby16Sygnał dźwiękowy, układ ABS,
przełącznik świateł hamowania,
klimatyzacja17Filtr paliwa w silniku wysoko‐
prężnym lub klimatyzacja18Rozrusznik19–20Sygnał dźwiękowy21Układy elektroniczne silnika22Układy elektroniczne silnika23Poziomowanie reflektorów24Pompa paliwa25–26Układy elektroniczne silnika27Ogrzewanie, klimatyzacja,
czujnik jakości powietrzaNrObwód28–29Wspomaganie układu kierowni‐
czego30Układy elektroniczne silnika31Wycieraczka tylnej szyby32Przełącznik świateł hamowania33Poziomowanie reflektorów, prze‐
łącznik świateł, przełącznik
sprzęgła, wskaźniki i przyrządy,
moduł drzwi kierowcy34Moduł sterujący w kolumnie
kierownicy35System audio-nawigacyjny36Zapalniczka, przednie gniazdko
zasilaniaPrzypisanie bezpieczników w
połączeniu ze skrzynką
bezpieczników wariantu B w przestrzeni bagażowejNrObwód1Układ ABS2Układ ABS3Dmuchawa wewnętrzna, klima‐
tyzacja sterowana elektronicznie4Dmuchawa wewnętrzna, ogrze‐
wanie, klimatyzacja5Wentylator chłodnicy6Wentylator chłodnicy7Spryskiwacz przedniej szyby8Sygnał dźwiękowy9Zmywacze reflektorów10Awaryjne odblokowywanie
centralnego zamka11–12–13Światła przeciwmgielne14Wycieraczki przedniej szyby15Wycieraczki przedniej szyby

188Pielęgnacja samochodu
NrObwód16Układy elektroniczne modułów
sterujących, system Open&Start,
układ ABS, przełącznik świateł
hamowania17Układ podgrzewania filtra paliwa
(silnik wysokoprężny)18Rozrusznik19Układy elektroniczne skrzyni
biegów20Klimatyzacja21Układy elektroniczne silnika22Układy elektroniczne silnika23System adaptacyjnego oświet‐
lenia drogi, poziomowanie reflek‐ torów24Pompa paliwa25Układy elektroniczne skrzyni
biegów26Układy elektroniczne silnika27Wspomaganie układu kierowni‐
czego28Układy elektroniczne skrzyni
biegówNrObwód29Układy elektroniczne skrzyni
biegów30Układy elektroniczne silnika31System adaptacyjnego oświet‐
lenia drogi, poziomowanie reflek‐ torów32Układ hamulcowy, klimatyzacja,
przełącznik sprzęgła33System adaptacyjnego oświet‐
lenia drogi, poziomowanie reflek‐ torów, przełącznik świateł34Moduł sterujący w kolumnie
kierownicy35System audio-nawigacyjny36Interfejs telefonu komórkowego,
system audio-nawigacyjny,
wyświetlaczSkrzynka bezpieczników w
przestrzeni bagażowej
Skrzynka bezpieczników znajduje się za osłoną. W celu zdjęcia osłony
odblokować zaczepy, przesuwając je
w przód.
Za osłoną nie należy przechowywać
żadnych przedmiotów.
W zależności od rodzaju
zamontowanego w samochodzie
wyposażenia występują dwie różne
wersje skrzynki bezpieczników.

Pielęgnacja samochodu189
Wersja A skrzynki
bezpieczników Przed wymianą bezpiecznika należy
zdjąć z niego kapturek ochronny.NrObwód1Światła przeciwmgielne2Tylne gniazdko zasilania3Gniazdko zasilania w przestrzeni
bagażowej4Światła cofania5Szyby otwierane elektrycznie w
drzwiach tylnych6DmuchawaNrObwód7Szyby otwierane elektrycznie w
drzwiach przednich8Ogrzewanie lusterek zewnętrz‐
nychWersja B skrzynki
bezpieczników

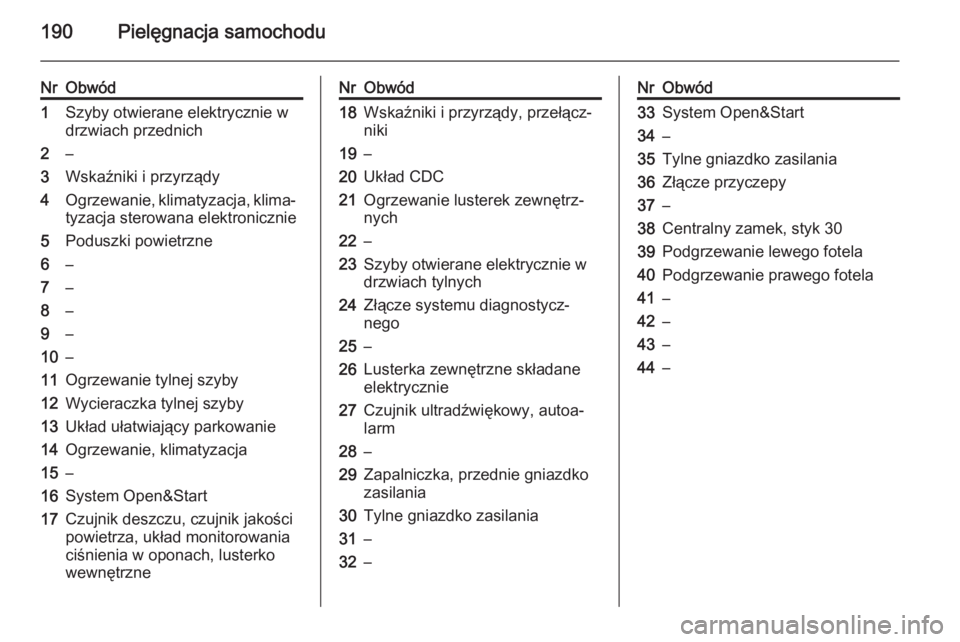

190Pielęgnacja samochodu
NrObwód1Szyby otwierane elektrycznie w
drzwiach przednich2–3Wskaźniki i przyrządy4Ogrzewanie, klimatyzacja, klima‐ tyzacja sterowana elektronicznie5Poduszki powietrzne6–7–8–9–10–11Ogrzewanie tylnej szyby12Wycieraczka tylnej szyby13Układ ułatwiający parkowanie14Ogrzewanie, klimatyzacja15–16System Open&Start17Czujnik deszczu, czujnik jakości
powietrza, układ monitorowania
ciśnienia w oponach, lusterko
wewnętrzneNrObwód18Wskaźniki i przyrządy, przełącz‐
niki19–20Układ CDC21Ogrzewanie lusterek zewnętrz‐
nych22–23Szyby otwierane elektrycznie w
drzwiach tylnych24Złącze systemu diagnostycz‐
nego25–26Lusterka zewnętrzne składane
elektrycznie27Czujnik ultradźwiękowy, autoa‐
larm28–29Zapalniczka, przednie gniazdko
zasilania30Tylne gniazdko zasilania31–32–NrObwód33System Open&Start34–35Tylne gniazdko zasilania36Złącze przyczepy37–38Centralny zamek, styk 3039Podgrzewanie lewego fotela40Podgrzewanie prawego fotela41–42–43–44–
