2014 OPEL ZAFIRA B Instrukcja obsługi (in Polish)

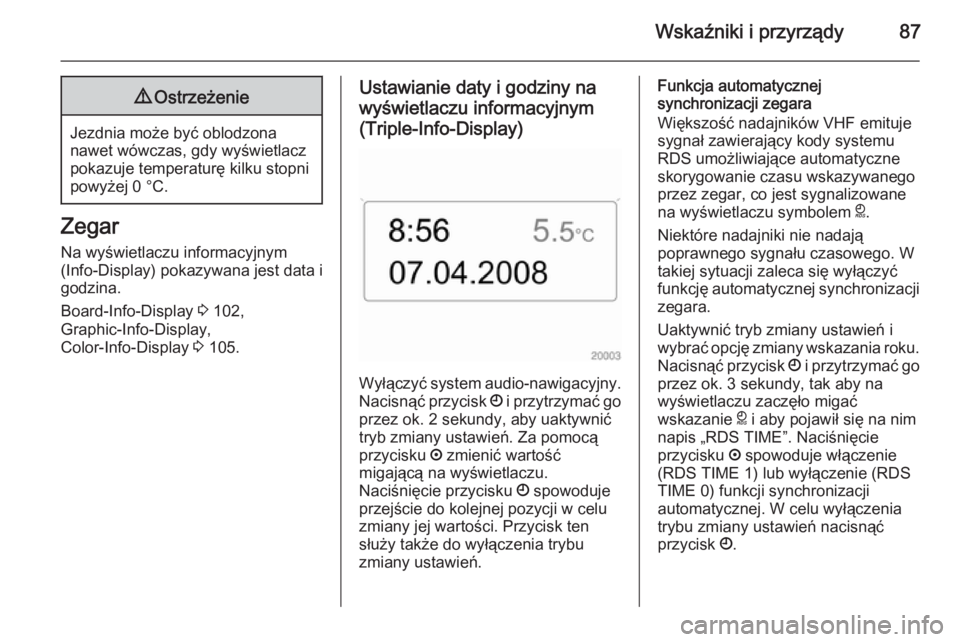

Wskaźniki i przyrządy879Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
Na wyświetlaczu informacyjnym
(Info-Display) pokazywana jest data i
godzina.
Board-Info-Display 3 102,
Graphic-Info-Display,
Color-Info-Display 3 105.
Ustawianie daty i godziny na
wyświetlaczu informacyjnym
(Triple-Info-Display)
Wyłączyć system audio-nawigacyjny. Nacisnąć przycisk Ö i przytrzymać go
przez ok. 2 sekundy, aby uaktywnić
tryb zmiany ustawień. Za pomocą
przycisku ; zmienić wartość
migającą na wyświetlaczu.
Naciśnięcie przycisku Ö spowoduje
przejście do kolejnej pozycji w celu
zmiany jej wartości. Przycisk ten
służy także do wyłączenia trybu
zmiany ustawień.
Funkcja automatycznej
synchronizacji zegara
Większość nadajników VHF emituje
sygnał zawierający kody systemu
RDS umożliwiające automatyczne
skorygowanie czasu wskazywanego
przez zegar, co jest sygnalizowane
na wyświetlaczu symbolem }.
Niektóre nadajniki nie nadają
poprawnego sygnału czasowego. W
takiej sytuacji zaleca się wyłączyć
funkcję automatycznej synchronizacji
zegara.
Uaktywnić tryb zmiany ustawień i
wybrać opcję zmiany wskazania roku.
Nacisnąć przycisk Ö i przytrzymać go
przez ok. 3 sekundy, tak aby na wyświetlaczu zaczęło migać
wskazanie } i aby pojawił się na nim
napis „RDS TIME”. Naciśnięcie
przycisku ; spowoduje włączenie
(RDS TIME 1) lub wyłączenie (RDS
TIME 0) funkcji synchronizacji
automatycznej. W celu wyłączenia
trybu zmiany ustawień nacisnąć
przycisk Ö.

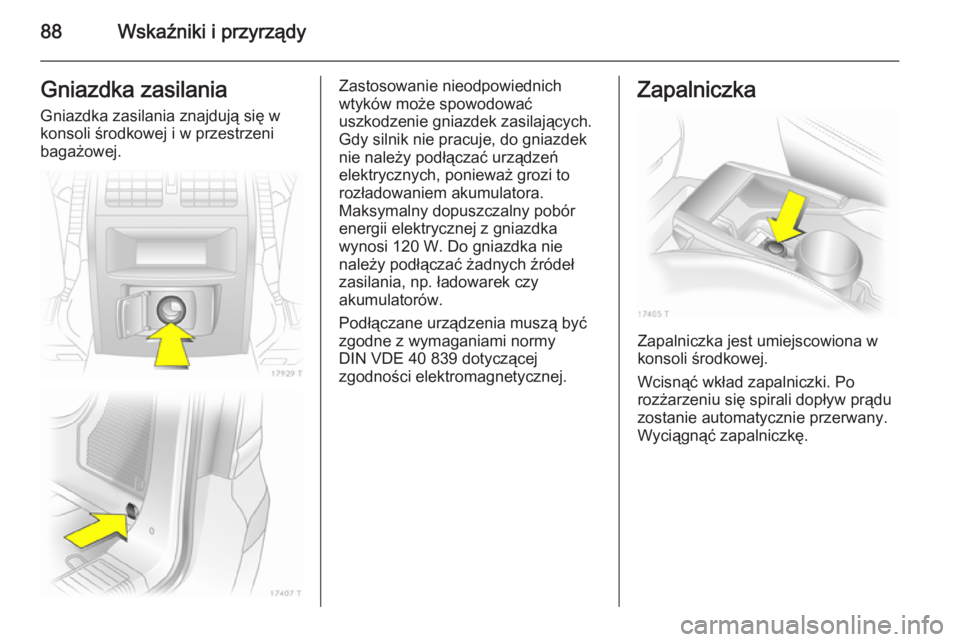

88Wskaźniki i przyrządyGniazdka zasilaniaGniazdka zasilania znajdują się w
konsoli środkowej i w przestrzeni
bagażowej.Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdek zasilających.
Gdy silnik nie pracuje, do gniazdek
nie należy podłączać urządzeń
elektrycznych, ponieważ grozi to rozładowaniem akumulatora.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 W. Do gniazdka nie
należy podłączać żadnych źródeł
zasilania, np. ładowarek czy
akumulatorów.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.Zapalniczka
Zapalniczka jest umiejscowiona w
konsoli środkowej.
Wcisnąć wkład zapalniczki. Po
rozżarzeniu się spirali dopływ prądu zostanie automatycznie przerwany.
Wyciągnąć zapalniczkę.

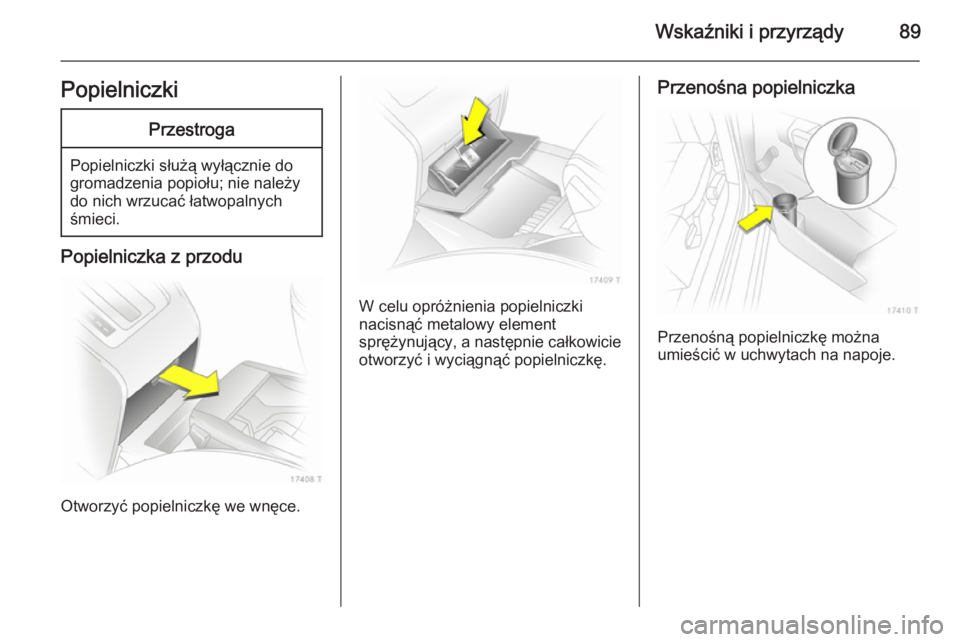

Wskaźniki i przyrządy89PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Popielniczka z przodu
Otworzyć popielniczkę we wnęce.
W celu opróżnienia popielniczki
nacisnąć metalowy element
sprężynujący, a następnie całkowicie otworzyć i wyciągnąć popielniczkę.
Przenośna popielniczka
Przenośną popielniczkę można
umieścić w uchwytach na napoje.

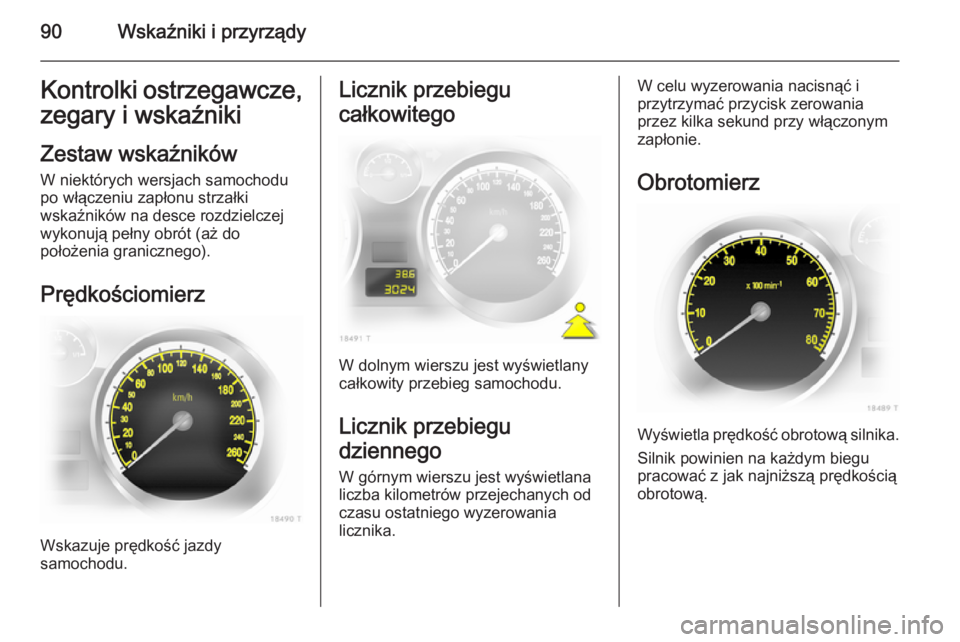

90Wskaźniki i przyrządyKontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
W dolnym wierszu jest wyświetlany
całkowity przebieg samochodu.
Licznik przebiegu
dziennego W górnym wierszu jest wyświetlana
liczba kilometrów przejechanych od
czasu ostatniego wyzerowania
licznika.
W celu wyzerowania nacisnąć i
przytrzymać przycisk zerowania
przez kilka sekund przy włączonym
zapłonie.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.

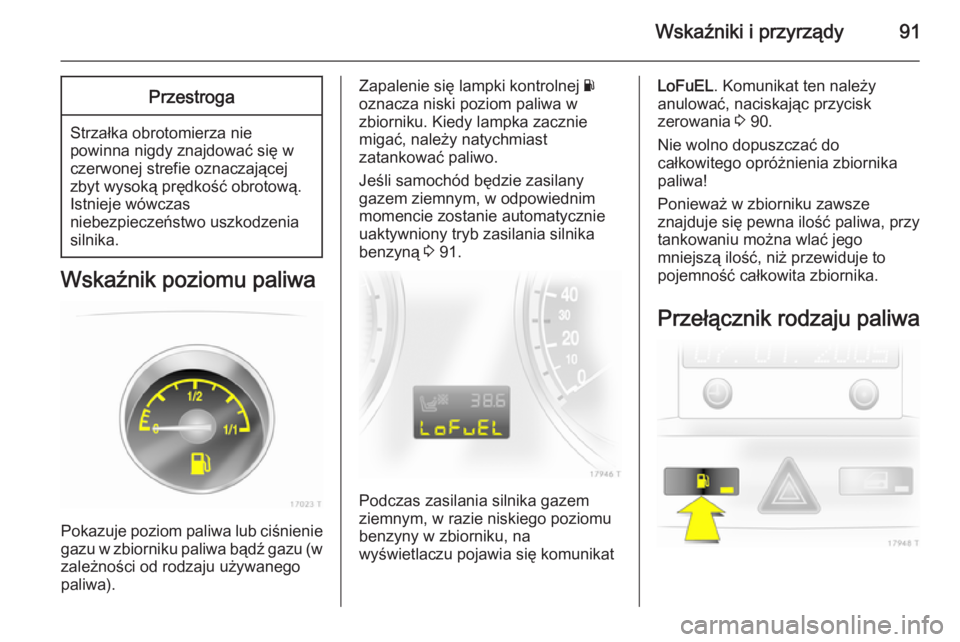

Wskaźniki i przyrządy91Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa lub ciśnienie
gazu w zbiorniku paliwa bądź gazu (w zależności od rodzaju używanegopaliwa).
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Jeśli samochód będzie zasilany
gazem ziemnym, w odpowiednim
momencie zostanie automatycznie
uaktywniony tryb zasilania silnika
benzyną 3 91.
Podczas zasilania silnika gazem
ziemnym, w razie niskiego poziomu
benzyny w zbiorniku, na
wyświetlaczu pojawia się komunikat
LoFuEL . Komunikat ten należy
anulować, naciskając przycisk
zerowania 3 90.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Przełącznik rodzaju paliwa

92Wskaźniki i przyrządy

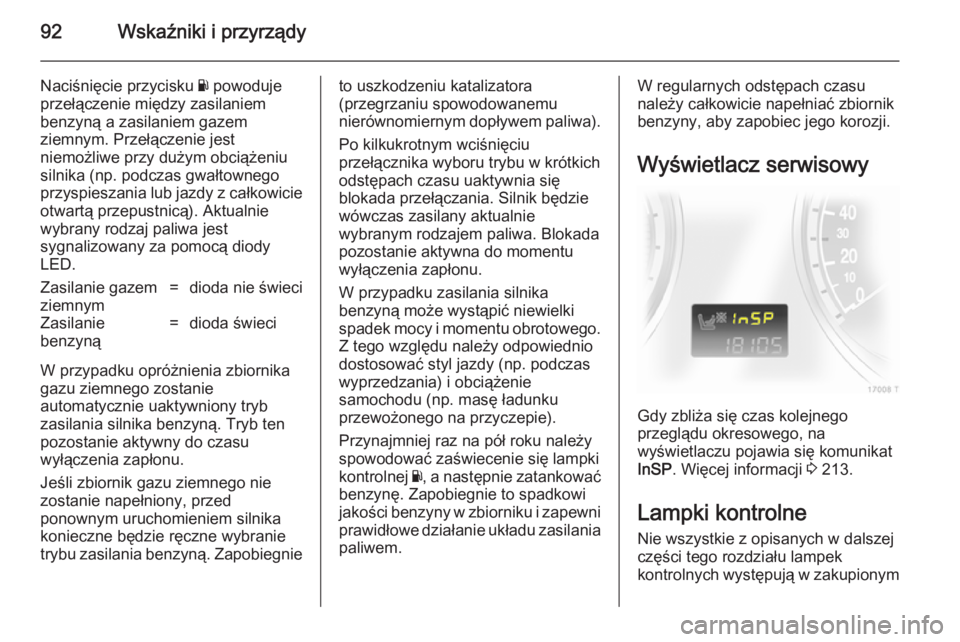

Naciśnięcie przycisku Y powoduje
przełączenie między zasilaniem
benzyną a zasilaniem gazem
ziemnym. Przełączenie jest
niemożliwe przy dużym obciążeniu
silnika (np. podczas gwałtownego
przyspieszania lub jazdy z całkowicie otwartą przepustnicą). Aktualnie
wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody
LED.Zasilanie gazem
ziemnym=dioda nie świeciZasilanie
benzyną=dioda świeci
W przypadku opróżnienia zbiornika
gazu ziemnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Jeśli zbiornik gazu ziemnego nie
zostanie napełniony, przed
ponownym uruchomieniem silnika
konieczne będzie ręczne wybranie
trybu zasilania benzyną. Zapobiegnie
to uszkodzeniu katalizatora
(przegrzaniu spowodowanemu
nierównomiernym dopływem paliwa).
Po kilkukrotnym wciśnięciu
przełącznika wyboru trybu w krótkich
odstępach czasu uaktywnia się
blokada przełączania. Silnik będzie
wówczas zasilany aktualnie
wybranym rodzajem paliwa. Blokada
pozostanie aktywna do momentu
wyłączenia zapłonu.
W przypadku zasilania silnika
benzyną może wystąpić niewielki
spadek mocy i momentu obrotowego.
Z tego względu należy odpowiednio
dostosować styl jazdy (np. podczas wyprzedzania) i obciążenie
samochodu (np. masę ładunku
przewożonego na przyczepie).
Przynajmniej raz na pół roku należy
spowodować zaświecenie się lampki
kontrolnej Y, a następnie zatankować
benzynę. Zapobiegnie to spadkowi
jakości benzyny w zbiorniku i zapewni prawidłowe działanie układu zasilania
paliwem.W regularnych odstępach czasu
należy całkowicie napełniać zbiornik
benzyny, aby zapobiec jego korozji.
Wyświetlacz serwisowy
Gdy zbliża się czas kolejnego
przeglądu okresowego, na
wyświetlaczu pojawia się komunikat InSP . Więcej informacji 3 213.

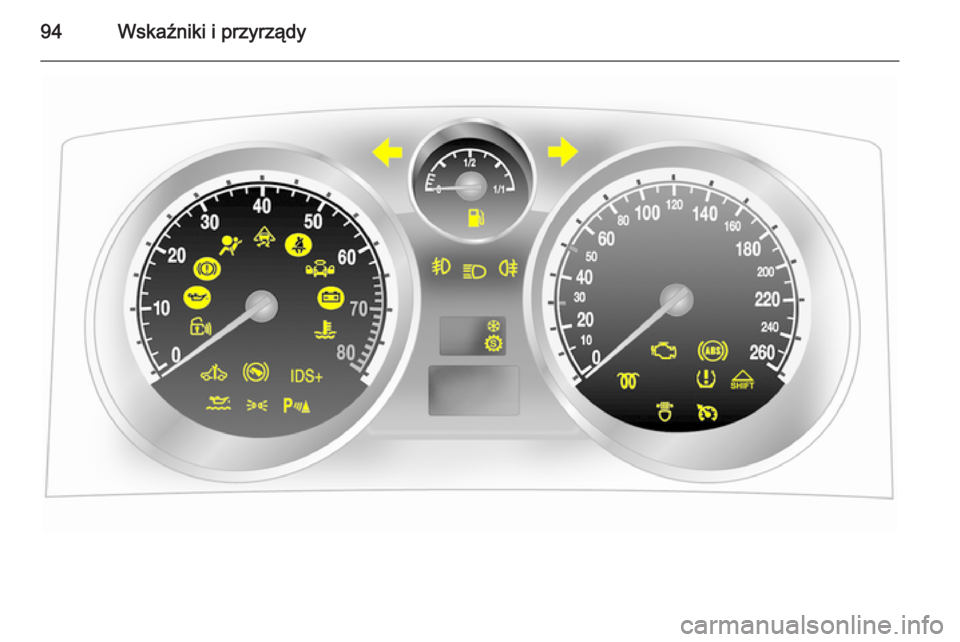

Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym

Wskaźniki i przyrządy93

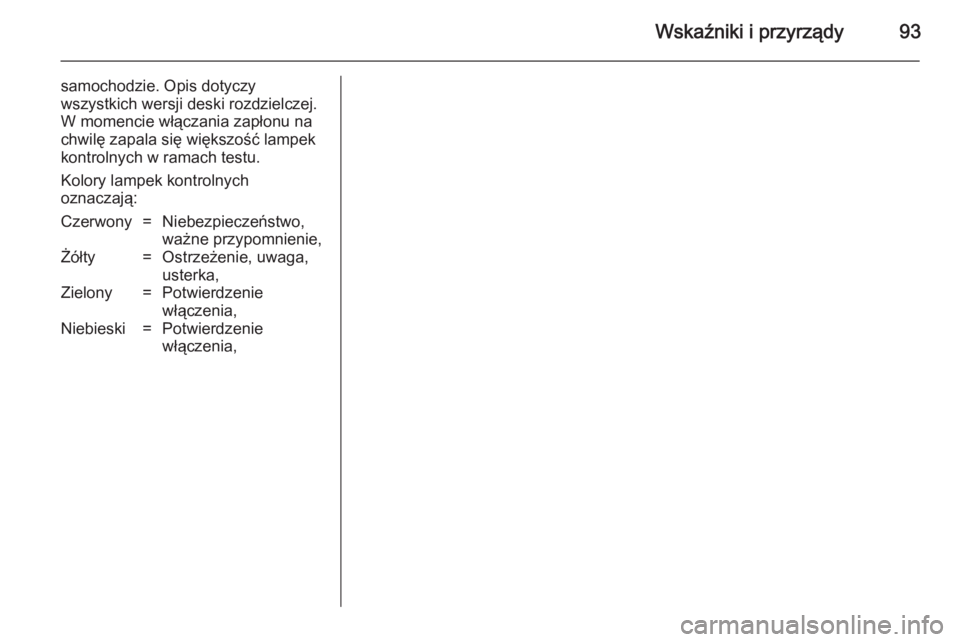

samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej. W momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony=Niebezpieczeństwo,
ważne przypomnienie,Żółty=Ostrzeżenie, uwaga,
usterka,Zielony=Potwierdzenie
włączenia,Niebieski=Potwierdzenie
włączenia,
