2014 OPEL ZAFIRA B Instrukcja obsługi (in Polish)

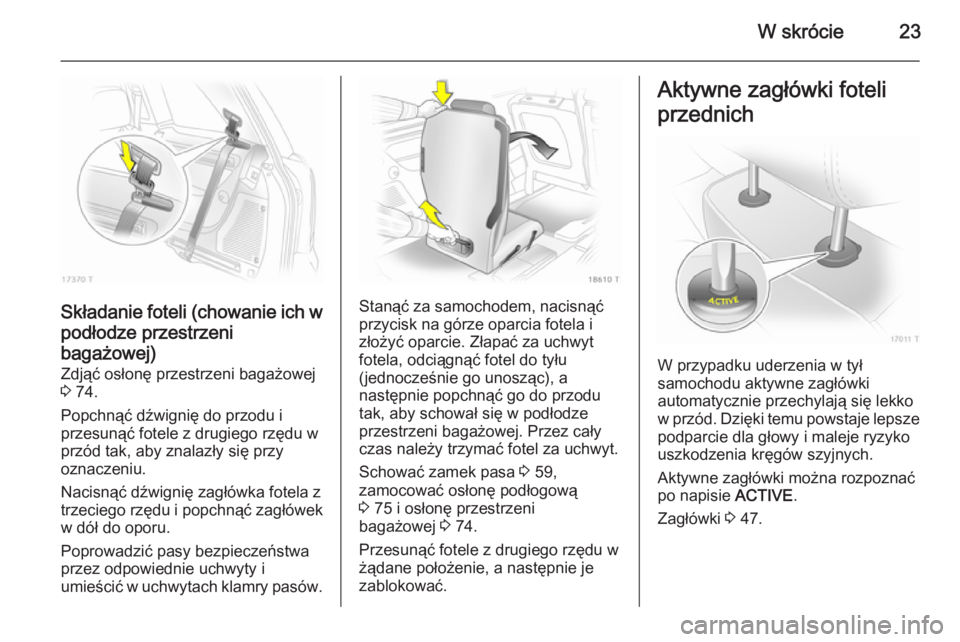

W skrócie23
Składanie foteli (chowanie ich wpodłodze przestrzeni
bagażowej) Zdjąć osłonę przestrzeni bagażowej
3 74.
Popchnąć dźwignię do przodu i
przesunąć fotele z drugiego rzędu w
przód tak, aby znalazły się przy
oznaczeniu.
Nacisnąć dźwignię zagłówka fotela z
trzeciego rzędu i popchnąć zagłówek
w dół do oporu.
Poprowadzić pasy bezpieczeństwa
przez odpowiednie uchwyty i
umieścić w uchwytach klamry pasów.Stanąć za samochodem, nacisnąć
przycisk na górze oparcia fotela i
złożyć oparcie. Złapać za uchwyt
fotela, odciągnąć fotel do tyłu
(jednocześnie go unosząc), a
następnie popchnąć go do przodu tak, aby schował się w podłodze
przestrzeni bagażowej. Przez cały
czas należy trzymać fotel za uchwyt.
Schować zamek pasa 3 59,
zamocować osłonę podłogową
3 75 i osłonę przestrzeni
bagażowej 3 74.
Przesunąć fotele z drugiego rzędu w
żądane położenie, a następnie je
zablokować.
Aktywne zagłówki foteli
przednich
W przypadku uderzenia w tył
samochodu aktywne zagłówki
automatycznie przechylają się lekko w przód. Dzięki temu powstaje lepsze podparcie dla głowy i maleje ryzyko
uszkodzenia kręgów szyjnych.
Aktywne zagłówki można rozpoznać
po napisie ACTIVE.
Zagłówki 3 47.

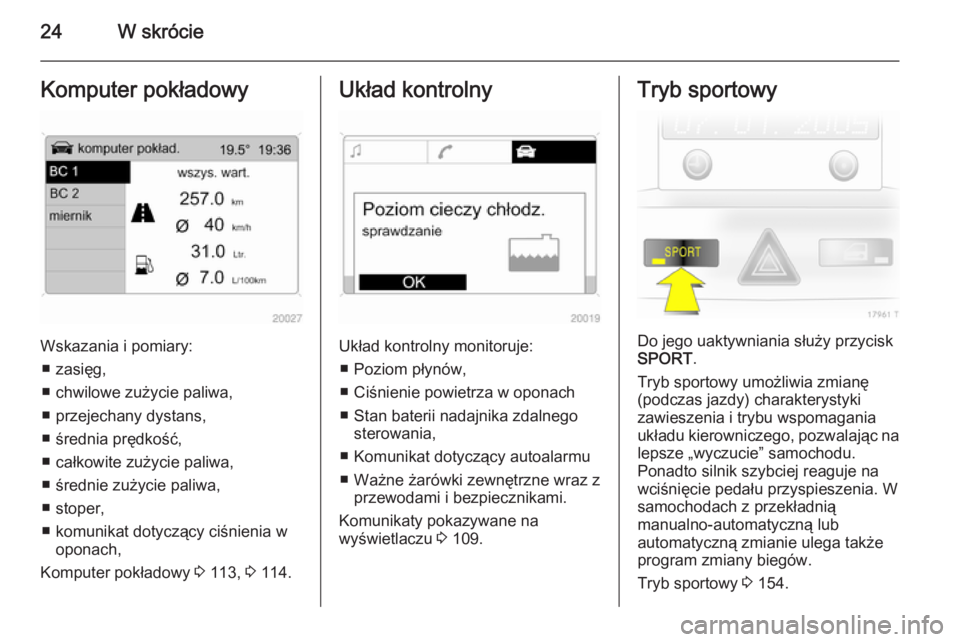

24W skrócieKomputer pokładowy
Wskazania i pomiary:■ zasięg,
■ chwilowe zużycie paliwa,
■ przejechany dystans,
■ średnia prędkość,
■ całkowite zużycie paliwa,
■ średnie zużycie paliwa,
■ stoper,
■ komunikat dotyczący ciśnienia w oponach,
Komputer pokładowy 3 113, 3 114.
Układ kontrolny
Układ kontrolny monitoruje:
■ Poziom płynów,
■ Ciśnienie powietrza w oponach
■ Stan baterii nadajnika zdalnego sterowania,
■ Komunikat dotyczący autoalarmu
■ Ważne żarówki zewnętrzne wraz z przewodami i bezpiecznikami.
Komunikaty pokazywane na
wyświetlaczu 3 109.
Tryb sportowy
Do jego uaktywniania służy przycisk
SPORT .
Tryb sportowy umożliwia zmianę
(podczas jazdy) charakterystyki
zawieszenia i trybu wspomagania
układu kierowniczego, pozwalając na
lepsze „wyczucie” samochodu.
Ponadto silnik szybciej reaguje na
wciśnięcie pedału przyspieszenia. W
samochodach z przekładnią
manualno-automatyczną lub
automatyczną zmianie ulega także
program zmiany biegów.
Tryb sportowy 3 154.

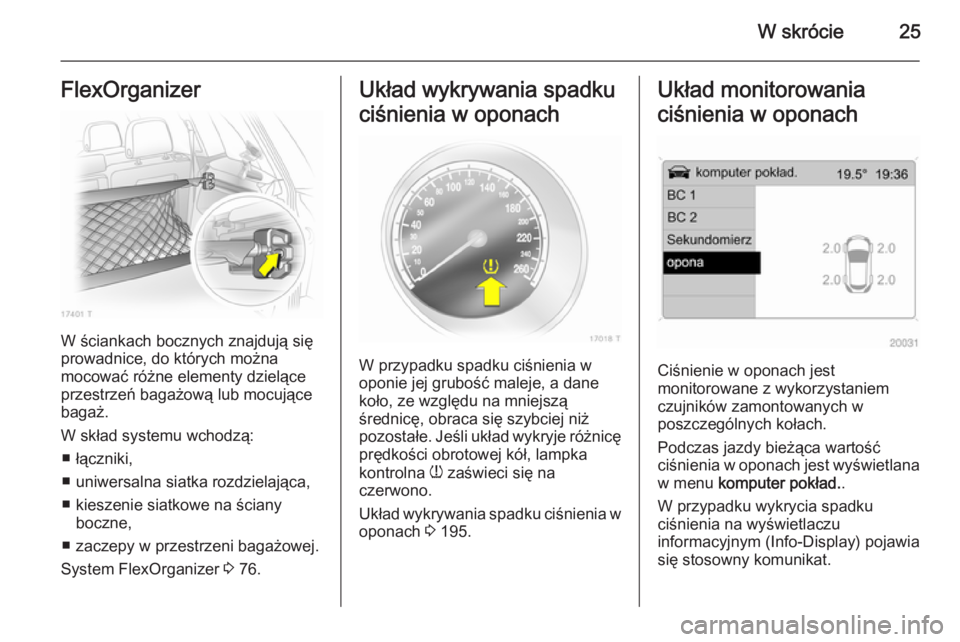

W skrócie25FlexOrganizer
W ściankach bocznych znajdują się
prowadnice, do których można
mocować różne elementy dzielące
przestrzeń bagażową lub mocujące
bagaż.
W skład systemu wchodzą: ■ łączniki,
■ uniwersalna siatka rozdzielająca,
■ kieszenie siatkowe na ściany boczne,
■ zaczepy w przestrzeni bagażowej.
System FlexOrganizer 3 76.
Układ wykrywania spadku
ciśnienia w oponach
W przypadku spadku ciśnienia w
oponie jej grubość maleje, a dane
koło, ze względu na mniejszą
średnicę, obraca się szybciej niż
pozostałe. Jeśli układ wykryje różnicę
prędkości obrotowej kół, lampka
kontrolna w zaświeci się na
czerwono.
Układ wykrywania spadku ciśnienia w oponach 3 195.
Układ monitorowania
ciśnienia w oponach
Ciśnienie w oponach jest
monitorowane z wykorzystaniem
czujników zamontowanych w
poszczególnych kołach.
Podczas jazdy bieżąca wartość
ciśnienia w oponach jest wyświetlana w menu komputer pokład. .
W przypadku wykrycia spadku
ciśnienia na wyświetlaczu
informacyjnym (Info-Display) pojawia
się stosowny komunikat.

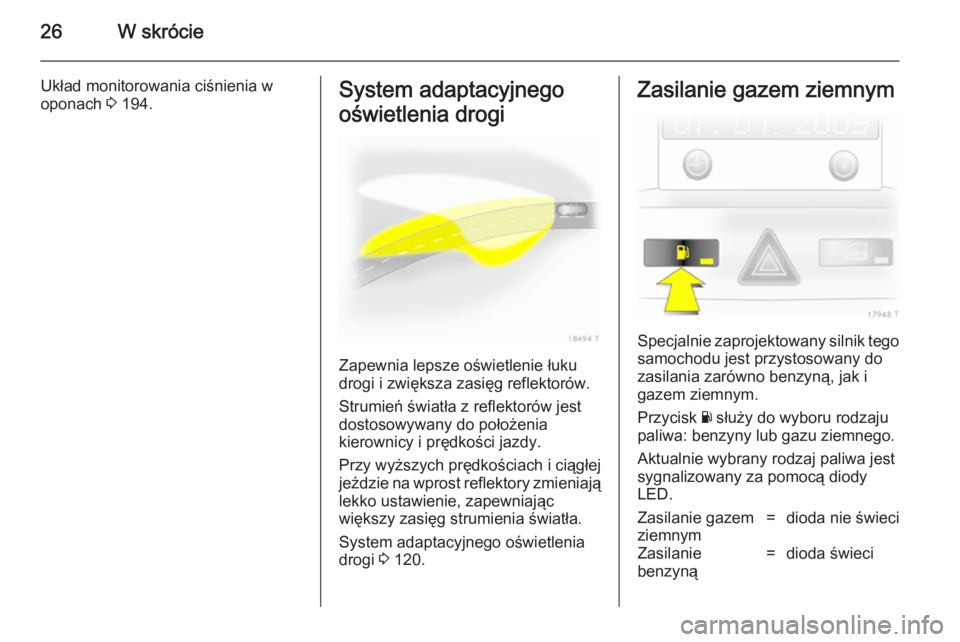

26W skrócie
Układ monitorowania ciśnienia w
oponach 3 194.System adaptacyjnego
oświetlenia drogi
Zapewnia lepsze oświetlenie łuku
drogi i zwiększa zasięg reflektorów.
Strumień światła z reflektorów jest dostosowywany do położenia
kierownicy i prędkości jazdy.
Przy wyższych prędkościach i ciągłej jeździe na wprost reflektory zmieniają
lekko ustawienie, zapewniając
większy zasięg strumienia światła.
System adaptacyjnego oświetlenia
drogi 3 120.
Zasilanie gazem ziemnym
Specjalnie zaprojektowany silnik tego
samochodu jest przystosowany do
zasilania zarówno benzyną, jak i
gazem ziemnym.
Przycisk Y służy do wyboru rodzaju
paliwa: benzyny lub gazu ziemnego.
Aktualnie wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody
LED.
Zasilanie gazem
ziemnym=dioda nie świeciZasilanie
benzyną=dioda świeci

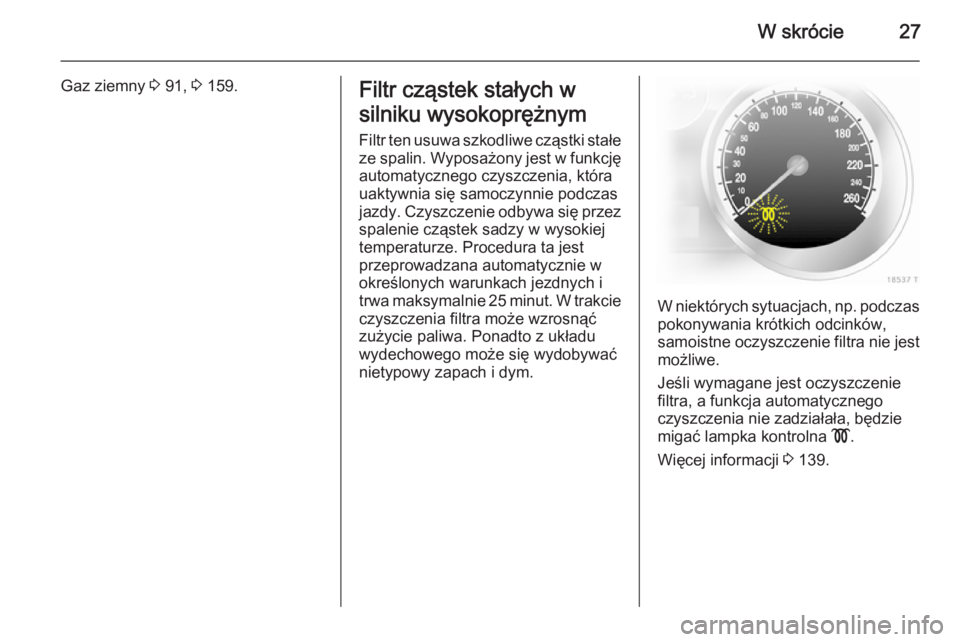

W skrócie27
Gaz ziemny 3 91, 3 159.Filtr cząstek stałych w
silniku wysokoprężnym
Filtr ten usuwa szkodliwe cząstki stałe ze spalin. Wyposażony jest w funkcję
automatycznego czyszczenia, która
uaktywnia się samoczynnie podczas
jazdy. Czyszczenie odbywa się przez spalenie cząstek sadzy w wysokiej
temperaturze. Procedura ta jest
przeprowadzana automatycznie w
określonych warunkach jezdnych i trwa maksymalnie 25 minut. W trakcie czyszczenia filtra może wzrosnąćzużycie paliwa. Ponadto z układuwydechowego może się wydobywać
nietypowy zapach i dym.
W niektórych sytuacjach, np. podczas
pokonywania krótkich odcinków,
samoistne oczyszczenie filtra nie jest możliwe.
Jeśli wymagane jest oczyszczenie filtra, a funkcja automatycznego
czyszczenia nie zadziałała, będzie
migać lampka kontrolna !.
Więcej informacji 3 139.

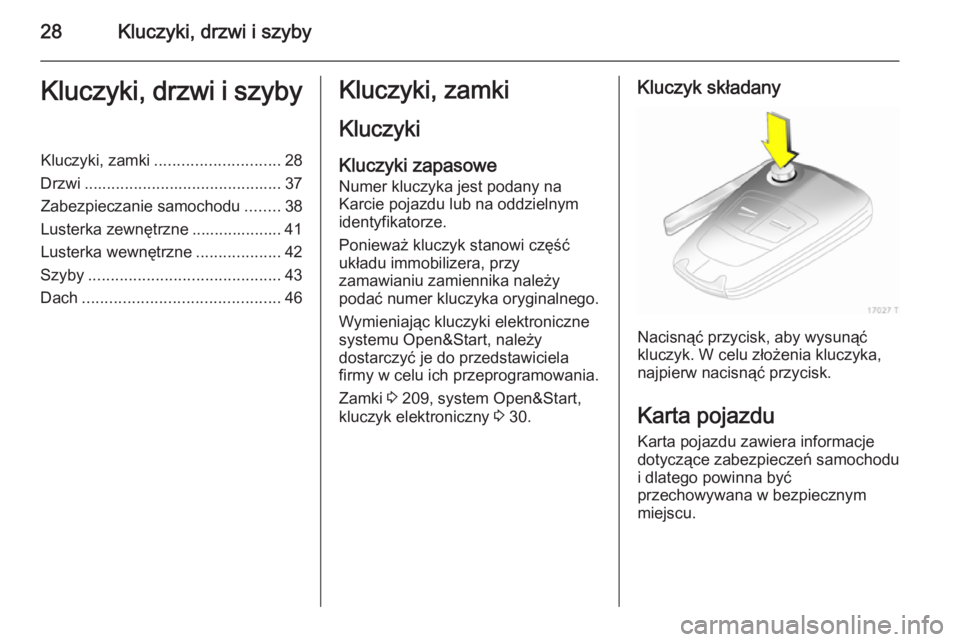

28Kluczyki, drzwi i szybyKluczyki, drzwi i szybyKluczyki, zamki............................ 28
Drzwi ............................................ 37
Zabezpieczanie samochodu ........38
Lusterka zewnętrzne .................... 41
Lusterka wewnętrzne ...................42
Szyby ........................................... 43
Dach ............................................ 46Kluczyki, zamki
Kluczyki
Kluczyki zapasowe Numer kluczyka jest podany na
Karcie pojazdu lub na oddzielnym
identyfikatorze.
Ponieważ kluczyk stanowi część
układu immobilizera, przy
zamawianiu zamiennika należy
podać numer kluczyka oryginalnego.
Wymieniając kluczyki elektroniczne
systemu Open&Start, należy
dostarczyć je do przedstawiciela
firmy w celu ich przeprogramowania.
Zamki 3 209, system Open&Start,
kluczyk elektroniczny 3 30.Kluczyk składany
Nacisnąć przycisk, aby wysunąć
kluczyk. W celu złożenia kluczyka,
najpierw nacisnąć przycisk.
Karta pojazdu
Karta pojazdu zawiera informacje
dotyczące zabezpieczeń samochodu
i dlatego powinna być
przechowywana w bezpiecznym
miejscu.

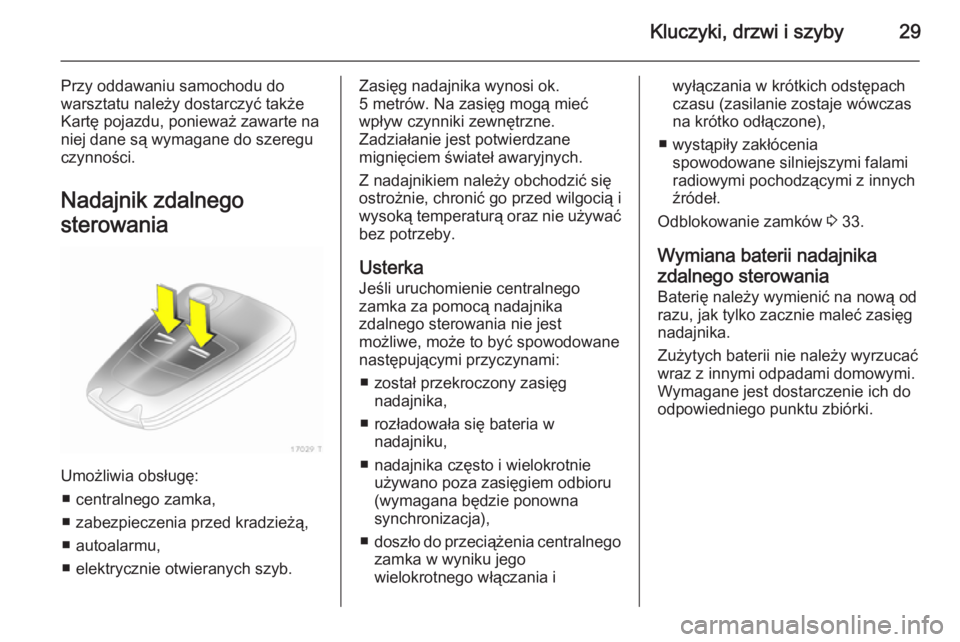

Kluczyki, drzwi i szyby29
Przy oddawaniu samochodu do
warsztatu należy dostarczyć także Kartę pojazdu, ponieważ zawarte na
niej dane są wymagane do szeregu
czynności.
Nadajnik zdalnego
sterowania
Umożliwia obsługę: ■ centralnego zamka,
■ zabezpieczenia przed kradzieżą,
■ autoalarmu,
■ elektrycznie otwieranych szyb.
Zasięg nadajnika wynosi ok.
5 metrów. Na zasięg mogą mieć
wpływ czynniki zewnętrzne.
Zadziałanie jest potwierdzane
mignięciem świateł awaryjnych.
Z nadajnikiem należy obchodzić się
ostrożnie, chronić go przed wilgocią i
wysoką temperaturą oraz nie używać bez potrzeby.
Usterka Jeśli uruchomienie centralnego
zamka za pomocą nadajnika
zdalnego sterowania nie jest
możliwe, może to być spowodowane
następującymi przyczynami:
■ został przekroczony zasięg nadajnika,
■ rozładowała się bateria w nadajniku,
■ nadajnika często i wielokrotnie używano poza zasięgiem odbioru
(wymagana będzie ponowna
synchronizacja),
■ doszło do przeciążenia centralnego
zamka w wyniku jego
wielokrotnego włączania iwyłączania w krótkich odstępach
czasu (zasilanie zostaje wówczas
na krótko odłączone),
■ wystąpiły zakłócenia spowodowane silniejszymi falami
radiowymi pochodzącymi z innych
źródeł.
Odblokowanie zamków 3 33.
Wymiana baterii nadajnika
zdalnego sterowania
Baterię należy wymienić na nową od razu, jak tylko zacznie maleć zasięg
nadajnika.
Zużytych baterii nie należy wyrzucać wraz z innymi odpadami domowymi. Wymagane jest dostarczenie ich do
odpowiedniego punktu zbiórki.

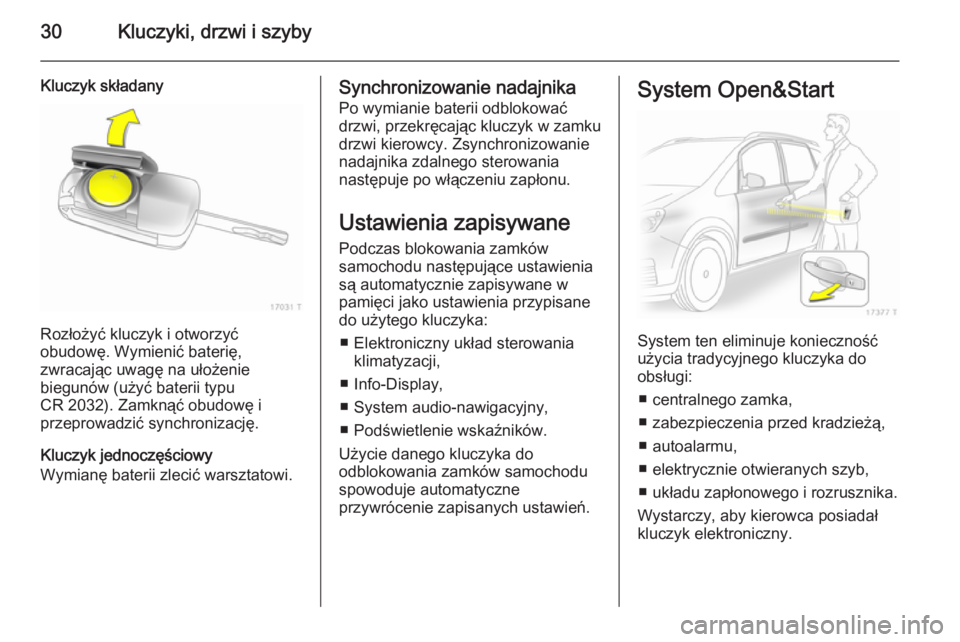

30Kluczyki, drzwi i szyby
Kluczyk składany
Rozłożyć kluczyk i otworzyć
obudowę. Wymienić baterię,
zwracając uwagę na ułożenie
biegunów (użyć baterii typu
CR 2032). Zamknąć obudowę i
przeprowadzić synchronizację.
Kluczyk jednoczęściowy
Wymianę baterii zlecić warsztatowi.
Synchronizowanie nadajnika
Po wymianie baterii odblokować
drzwi, przekręcając kluczyk w zamku
drzwi kierowcy. Zsynchronizowanie
nadajnika zdalnego sterowania
następuje po włączeniu zapłonu.
Ustawienia zapisywanePodczas blokowania zamków
samochodu następujące ustawienia
są automatycznie zapisywane w
pamięci jako ustawienia przypisane
do użytego kluczyka:
■ Elektroniczny układ sterowania klimatyzacji,
■ Info-Display,
■ System audio-nawigacyjny,
■ Podświetlenie wskaźników.
Użycie danego kluczyka do
odblokowania zamków samochodu
spowoduje automatyczne
przywrócenie zapisanych ustawień.System Open&Start
System ten eliminuje konieczność
użycia tradycyjnego kluczyka do
obsługi:
■ centralnego zamka,
■ zabezpieczenia przed kradzieżą,
■ autoalarmu,
■ elektrycznie otwieranych szyb,
■ układu zapłonowego i rozrusznika.
Wystarczy, aby kierowca posiadał
kluczyk elektroniczny.
