2014 OPEL ZAFIRA B Instrukcja obsługi (in Polish)

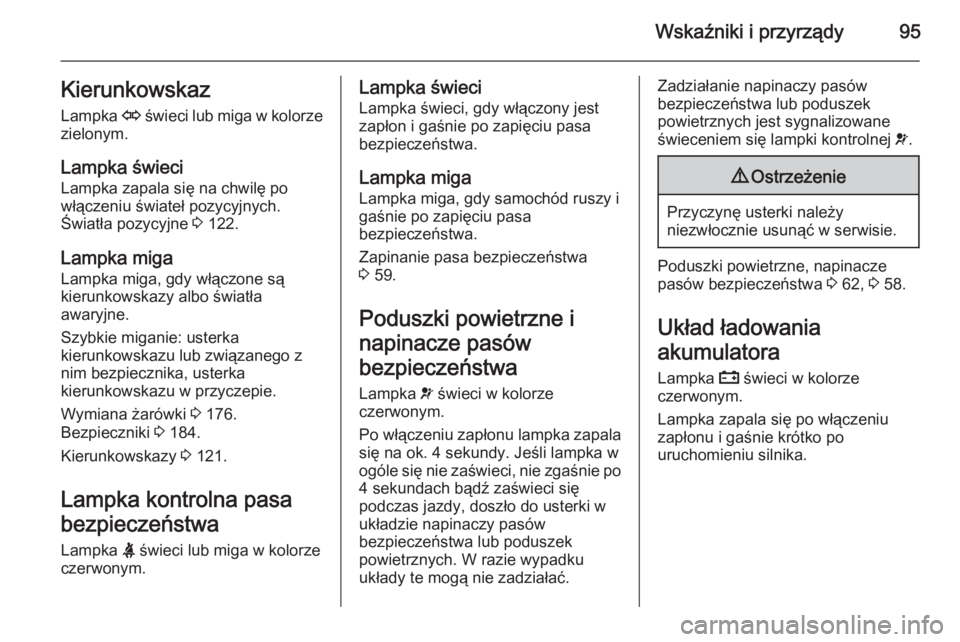

Wskaźniki i przyrządy95Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.
Lampka świeci
Lampka zapala się na chwilę po
włączeniu świateł pozycyjnych.
Światła pozycyjne 3 122.
Lampka miga Lampka miga, gdy włączone są
kierunkowskazy albo światła
awaryjne.
Szybkie miganie: usterka kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 176.
Bezpieczniki 3 184.
Kierunkowskazy 3 121.
Lampka kontrolna pasa
bezpieczeństwa
Lampka X świeci lub miga w kolorze
czerwonym.Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga Lampka miga, gdy samochód ruszy i
gaśnie po zapięciu pasa
bezpieczeństwa.
Zapinanie pasa bezpieczeństwa
3 59.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. 4 sekundy. Jeśli lampka w
ogóle się nie zaświeci, nie zgaśnie po 4 sekundach bądź zaświeci się
podczas jazdy, doszło do usterki w
układzie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych. W razie wypadku
układy te mogą nie zadziałać.Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Poduszki powietrzne, napinacze
pasów bezpieczeństwa 3 62, 3 58.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.

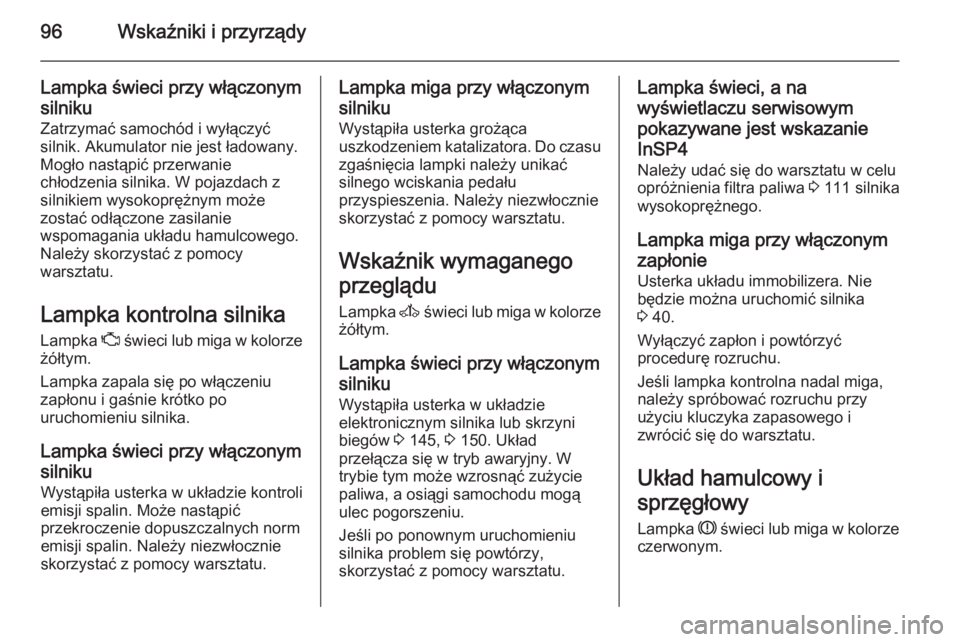

96Wskaźniki i przyrządy
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator nie jest ładowany.
Mogło nastąpić przerwanie
chłodzenia silnika. W pojazdach z
silnikiem wysokoprężnym może
zostać odłączone zasilanie
wspomagania układu hamulcowego.
Należy skorzystać z pomocy
warsztatu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu Lampka A świeci lub miga w kolorze
żółtym.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie
elektronicznym silnika lub skrzyni
biegów 3 145, 3 150. Układ
przełącza się w tryb awaryjny. W
trybie tym może wzrosnąć zużycie
paliwa, a osiągi samochodu mogą
ulec pogorszeniu.
Jeśli po ponownym uruchomieniu
silnika problem się powtórzy,
skorzystać z pomocy warsztatu.Lampka świeci, a na
wyświetlaczu serwisowym
pokazywane jest wskazanie
InSP4
Należy udać się do warsztatu w celu
opróżnienia filtra paliwa 3 111 silnika
wysokoprężnego.
Lampka miga przy włączonym
zapłonie
Usterka układu immobilizera. Nie będzie można uruchomić silnika
3 40.
Wyłączyć zapłon i powtórzyć
procedurę rozruchu.
Jeśli lampka kontrolna nadal miga,
należy spróbować rozruchu przy
użyciu kluczyka zapasowego i
zwrócić się do warsztatu.
Układ hamulcowy i
sprzęgłowy
Lampka R świeci lub miga w kolorze
czerwonym.

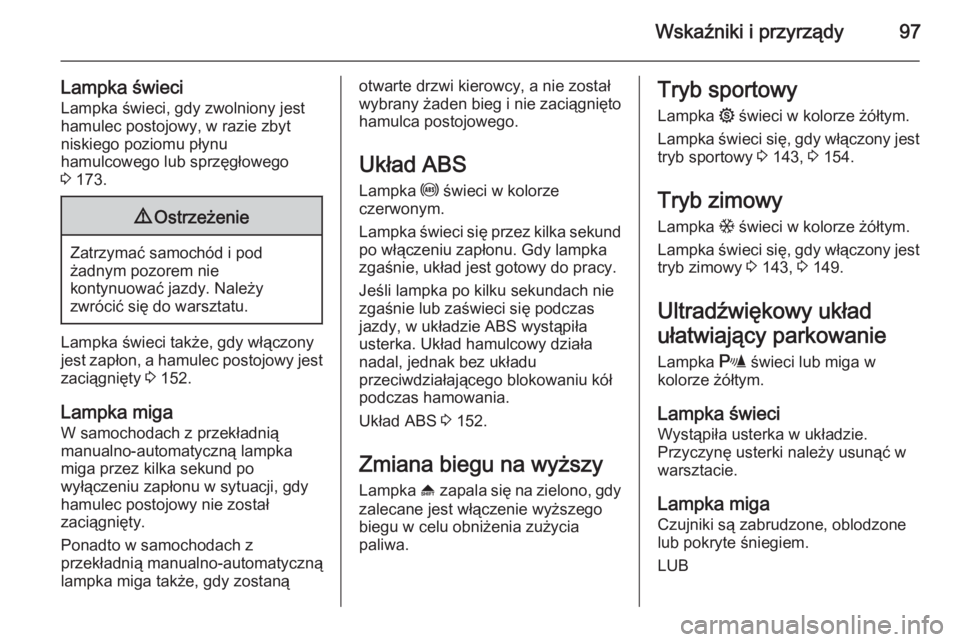

Wskaźniki i przyrządy97
Lampka świeciLampka świeci, gdy zwolniony jest
hamulec postojowy, w razie zbyt
niskiego poziomu płynu
hamulcowego lub sprzęgłowego
3 173.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka świeci także, gdy włączony
jest zapłon, a hamulec postojowy jest zaciągnięty 3 152.
Lampka miga
W samochodach z przekładnią
manualno-automatyczną lampka
miga przez kilka sekund po
wyłączeniu zapłonu w sytuacji, gdy
hamulec postojowy nie został
zaciągnięty.
Ponadto w samochodach z
przekładnią manualno-automatyczną
lampka miga także, gdy zostaną
otwarte drzwi kierowcy, a nie został
wybrany żaden bieg i nie zaciągnięto
hamulca postojowego.
Układ ABSLampka u świeci w kolorze
czerwonym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do pracy.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas
jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 152.
Zmiana biegu na wyższy
Lampka [ zapala się na zielono, gdy
zalecane jest włączenie wyższego
biegu w celu obniżenia zużycia
paliwa.Tryb sportowy
Lampka 1 świeci w kolorze żółtym.
Lampka świeci się, gdy włączony jest tryb sportowy 3 143, 3 154.
Tryb zimowy Lampka T świeci w kolorze żółtym.
Lampka świeci się, gdy włączony jest tryb zimowy 3 143, 3 149.
Ultradźwiękowy układ
ułatwiający parkowanie
Lampka r świeci lub miga w
kolorze żółtym.
Lampka świeci
Wystąpiła usterka w układzie.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem.
LUB

98Wskaźniki i przyrządy
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Ultradźwiękowe czujniki parkowania
3 157.
Układ stabilizacji toru jazdy
Lampka v świeci lub miga w kolorze
żółtym.
Lampka świeci się przez kilka sekund po włączeniu zapłonu.
Lampka miga podczas jazdy
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu 3 153.
Lampka świeci podczas jazdy Układ został wyłączony lub wystąpiła
usterka. Możliwe jest kontynuowanie jazdy, jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Układ ESP® Plus
3 153.Temperatura płynu
chłodzącego
Lampka W świeci w kolorze
czerwonym.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik.Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Niezwłocznie sprawdzić poziom
płynu chłodzącego 3 172.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Podgrzewanie wstępne ifiltr cząstek stałych w
silniku wysokoprężnym
Lampka ! świeci lub miga w kolorze
żółtym.
Lampka świeci
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Lampka miga Lampka kontrolna ! miga, jeśli
wymagane jest oczyszczenie filtra
cząstek stałych, a funkcja
automatycznego czyszczenia nie
zadziałała. Należy kontynuować
jazdę, uważając, aby prędkość
obrotowa silnika nie spadła poniżej wartości 2000 obr./min.
Lampka kontrolna ! gaśnie po
zakończeniu samooczyszczania.
Filtr cząstek stałych w silniku
wysokoprężnym 3 139.
Układ wykrywania spadku
ciśnienia w oponach i
układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
czerwonym bądź żółtym.

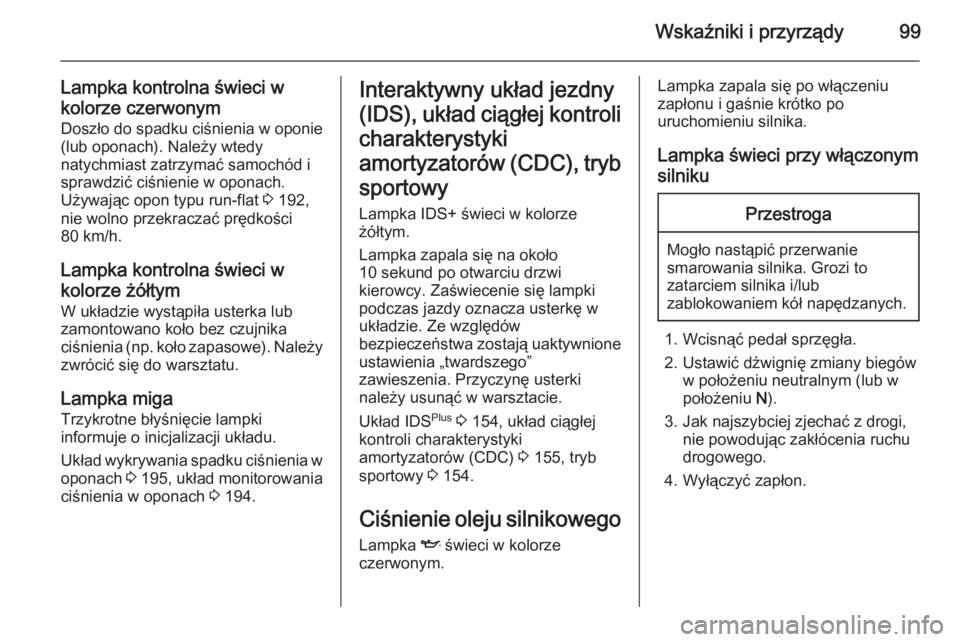

Wskaźniki i przyrządy99
Lampka kontrolna świeci w
kolorze czerwonym Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Używając opon typu run-flat 3 192,
nie wolno przekraczać prędkości
80 km/h.
Lampka kontrolna świeci w
kolorze żółtym
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Należy zwrócić się do warsztatu.
Lampka miga Trzykrotne błyśnięcie lampki
informuje o inicjalizacji układu.
Układ wykrywania spadku ciśnienia w oponach 3 195 , układ monitorowania
ciśnienia w oponach 3 194.Interaktywny układ jezdny
(IDS), układ ciągłej kontroli
charakterystyki
amortyzatorów (CDC), tryb
sportowy
Lampka IDS+ świeci w kolorze żółtym.
Lampka zapala się na około
10 sekund po otwarciu drzwi
kierowcy. Zaświecenie się lampki
podczas jazdy oznacza usterkę w
układzie. Ze względów
bezpieczeństwa zostają uaktywnione ustawienia „twardszego”
zawieszenia. Przyczynę usterki
należy usunąć w warsztacie.
Układ IDS Plus
3 154, układ ciągłej
kontroli charakterystyki amortyzatorów (CDC) 3 155, tryb
sportowy 3 154.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.

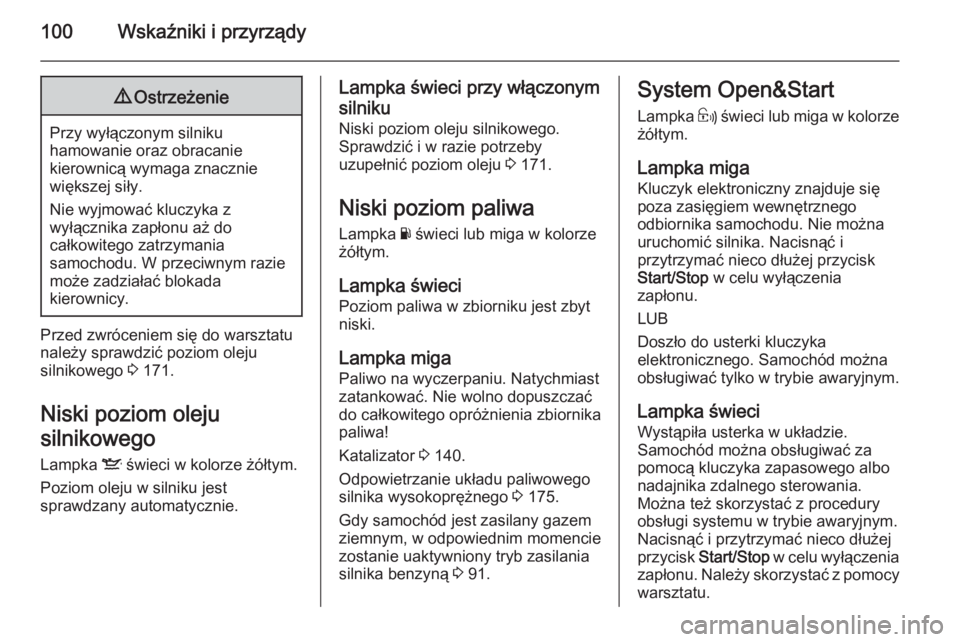

100Wskaźniki i przyrządy9Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Nie wyjmować kluczyka z
wyłącznika zapłonu aż do
całkowitego zatrzymania
samochodu. W przeciwnym razie
może zadziałać blokada
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 171.
Niski poziom oleju
silnikowego Lampka S świeci w kolorze żółtym.
Poziom oleju w silniku jest
sprawdzany automatycznie.
Lampka świeci przy włączonym
silniku Niski poziom oleju silnikowego.
Sprawdzić i w razie potrzeby
uzupełnić poziom oleju 3 171.
Niski poziom paliwa Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga Paliwo na wyczerpaniu. Natychmiast
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Katalizator 3 140.
Odpowietrzanie układu paliwowego silnika wysokoprężnego 3 175.
Gdy samochód jest zasilany gazem
ziemnym, w odpowiednim momencie
zostanie uaktywniony tryb zasilania
silnika benzyną 3 91.System Open&Start
Lampka 0 świeci lub miga w kolorze
żółtym.
Lampka miga Kluczyk elektroniczny znajduje siępoza zasięgiem wewnętrznego
odbiornika samochodu. Nie można
uruchomić silnika. Nacisnąć i
przytrzymać nieco dłużej przycisk
Start/Stop w celu wyłączenia
zapłonu.
LUB
Doszło do usterki kluczyka
elektronicznego. Samochód można
obsługiwać tylko w trybie awaryjnym.
Lampka świeci
Wystąpiła usterka w układzie.
Samochód można obsługiwać za
pomocą kluczyka zapasowego albo nadajnika zdalnego sterowania.
Można też skorzystać z procedury obsługi systemu w trybie awaryjnym.
Nacisnąć i przytrzymać nieco dłużej
przycisk Start/Stop w celu wyłączenia
zapłonu. Należy skorzystać z pomocy warsztatu.

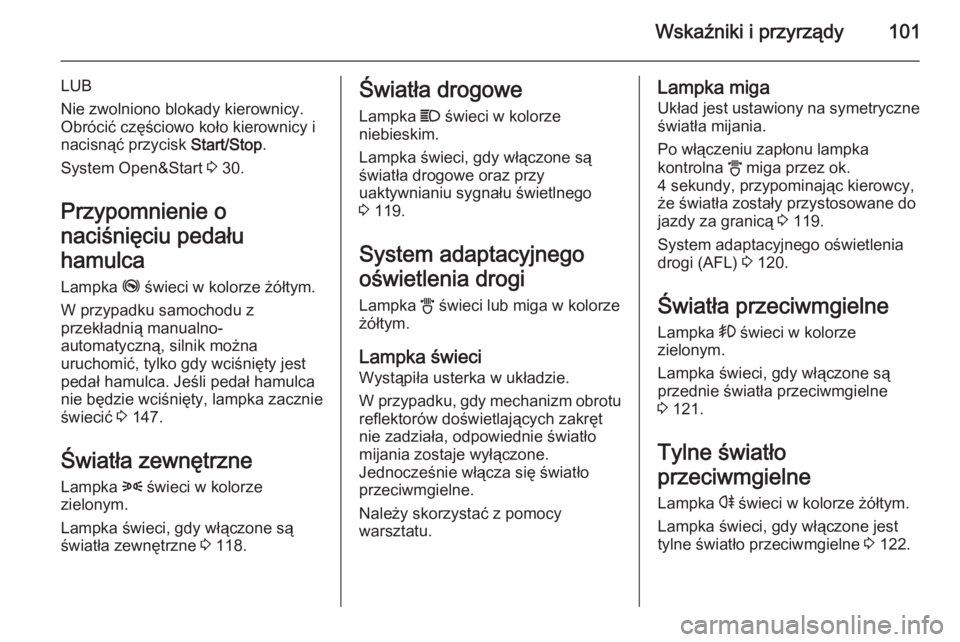

Wskaźniki i przyrządy101
LUB
Nie zwolniono blokady kierownicy.
Obrócić częściowo koło kierownicy i
nacisnąć przycisk Start/Stop.
System Open&Start 3 30.
Przypomnienie o
naciśnięciu pedału
hamulca
Lampka j świeci w kolorze żółtym.
W przypadku samochodu z
przekładnią manualno-
automatyczną, silnik można
uruchomić, tylko gdy wciśnięty jest
pedał hamulca. Jeśli pedał hamulca
nie będzie wciśnięty, lampka zacznie
świecić 3 147.
Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
Lampka świeci, gdy włączone są
światła zewnętrzne 3 118.Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe oraz przy
uaktywnianiu sygnału świetlnego
3 119.
System adaptacyjnego
oświetlenia drogi
Lampka B świeci lub miga w kolorze
żółtym.
Lampka świeci Wystąpiła usterka w układzie.
W przypadku, gdy mechanizm obrotu
reflektorów doświetlających zakręt
nie zadziała, odpowiednie światło
mijania zostaje wyłączone.
Jednocześnie włącza się światło
przeciwmgielne.
Należy skorzystać z pomocy
warsztatu.Lampka miga
Układ jest ustawiony na symetryczne
światła mijania.
Po włączeniu zapłonu lampka
kontrolna B miga przez ok.
4 sekundy, przypominając kierowcy,
że światła zostały przystosowane do
jazdy za granicą 3 119.
System adaptacyjnego oświetlenia drogi (AFL) 3 120.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Lampka świeci, gdy włączone są
przednie światła przeciwmgielne
3 121.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Lampka świeci, gdy włączone jest
tylne światło przeciwmgielne 3 122.

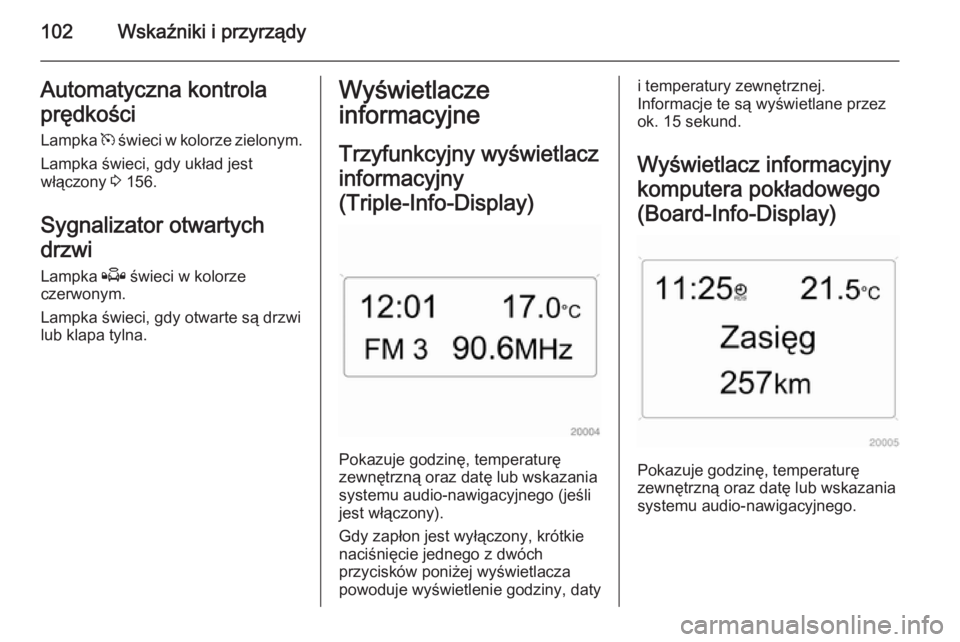

102Wskaźniki i przyrządyAutomatyczna kontrola
prędkości Lampka m świeci w kolorze zielonym.
Lampka świeci, gdy układ jest
włączony 3 156.
Sygnalizator otwartych
drzwi
Lampka Q świeci w kolorze
czerwonym.
Lampka świeci, gdy otwarte są drzwi
lub klapa tylna.Wyświetlacze
informacyjne
Trzyfunkcyjny wyświetlacz
informacyjny
(Triple-Info-Display)
Pokazuje godzinę, temperaturę
zewnętrzną oraz datę lub wskazania
systemu audio-nawigacyjnego (jeśli
jest włączony).
Gdy zapłon jest wyłączony, krótkie
naciśnięcie jednego z dwóch
przycisków poniżej wyświetlacza
powoduje wyświetlenie godziny, daty
i temperatury zewnętrznej.
Informacje te są wyświetlane przez
ok. 15 sekund.
Wyświetlacz informacyjny
komputera pokładowego
(Board-Info-Display)
Pokazuje godzinę, temperaturę
zewnętrzną oraz datę lub wskazania
systemu audio-nawigacyjnego.
