2014 OPEL ZAFIRA B Gebruikershandleiding (in Dutch)

Verzorging van de auto167

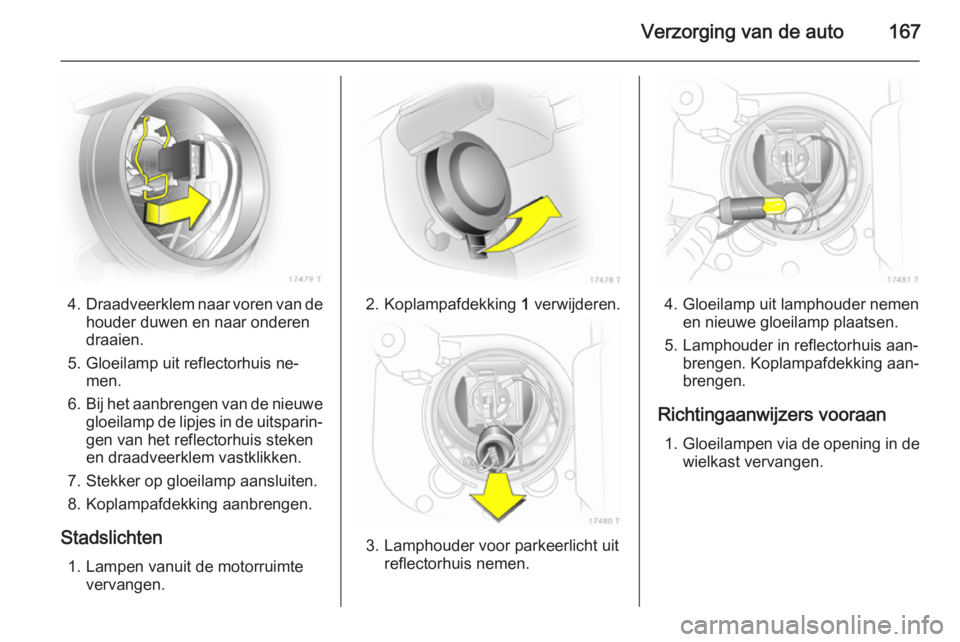

4.Draadveerklem naar voren van de
houder duwen en naar onderen
draaien.
5. Gloeilamp uit reflectorhuis ne‐ men.
6. Bij het aanbrengen van de nieuwe
gloeilamp de lipjes in de uitsparin‐ gen van het reflectorhuis steken
en draadveerklem vastklikken.
7. Stekker op gloeilamp aansluiten. 8. Koplampafdekking aanbrengen.
Stadslichten 1. Lampen vanuit de motorruimte vervangen.2. Koplampafdekking 1 verwijderen.
3. Lamphouder voor parkeerlicht uit
reflectorhuis nemen.
4. Gloeilamp uit lamphouder nemen en nieuwe gloeilamp plaatsen.
5. Lamphouder in reflectorhuis aan‐ brengen. Koplampafdekking aan‐
brengen.
Richtingaanwijzers vooraan 1. Gloeilampen via de opening in de
wielkast vervangen.

168Verzorging van de auto

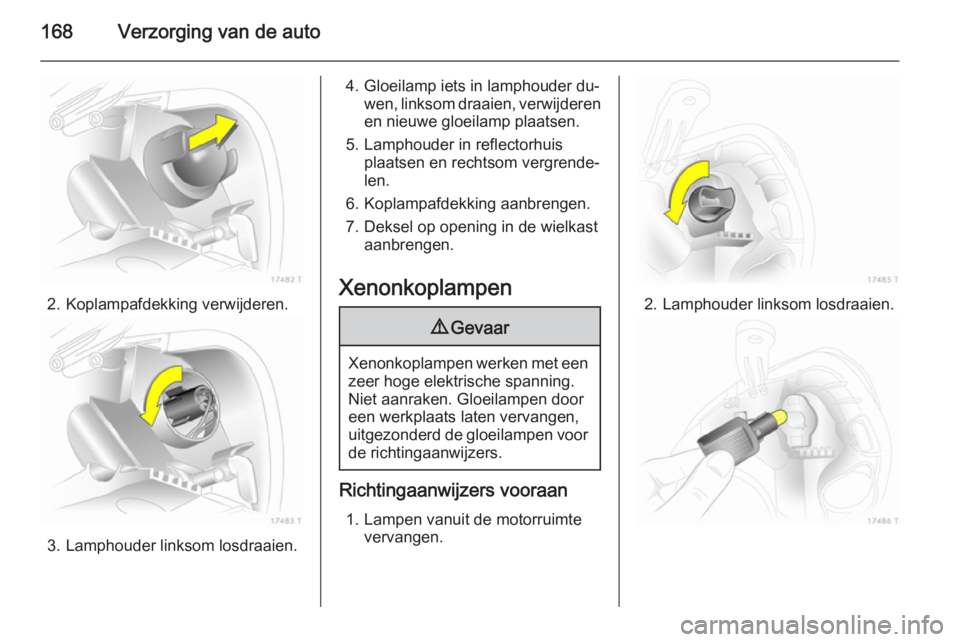

2. Koplampafdekking verwijderen.
3. Lamphouder linksom losdraaien.
4. Gloeilamp iets in lamphouder du‐wen, linksom draaien, verwijderen
en nieuwe gloeilamp plaatsen.
5. Lamphouder in reflectorhuis plaatsen en rechtsom vergrende‐
len.
6. Koplampafdekking aanbrengen.
7. Deksel op opening in de wielkast aanbrengen.
Xenonkoplampen9 Gevaar
Xenonkoplampen werken met een
zeer hoge elektrische spanning.
Niet aanraken. Gloeilampen door
een werkplaats laten vervangen,
uitgezonderd de gloeilampen voor
de richtingaanwijzers.
Richtingaanwijzers vooraan
1. Lampen vanuit de motorruimte vervangen.
2. Lamphouder linksom losdraaien.

Verzorging van de auto169
3. Gloeilamp iets in lamphouder du‐wen, linksom draaien, verwijderen
en nieuwe gloeilamp plaatsen.
4. Lamphouder in reflectorhuis plaatsen en rechtsom vergrende‐len.
Mistlampen
Gloeilampen door een werkplaats la‐
ten vervangen.
AchterlichtenVoor het vervangen van gloeilampen
aan de rechterzijde, zijafdekking ope‐ nen: vergrendelingslipjes naar voor
duwen en afdekking verwijderen.
Bakje met bandenreparatieset uitne‐
men.
Voor het vervangen van de gloeilam‐
pen aan linkerzijde, bevestiging van
bagagerolhoes bagageruimte verwij‐
deren en zijafdekking openen: ver‐
grendelingslipjes naar voren duwen
en afdekking verwijderen.
1. Stekker samendrukken en van lamphouder lostrekken.
2. Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.

170Verzorging van de auto

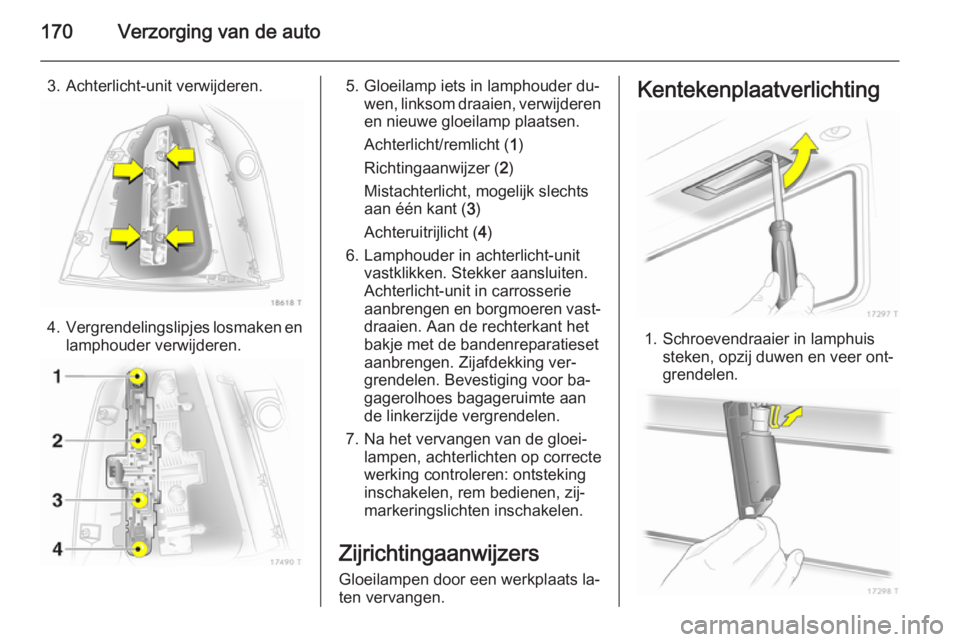

3. Achterlicht-unit verwijderen.
4.Vergrendelingslipjes losmaken en
lamphouder verwijderen.
5. Gloeilamp iets in lamphouder du‐ wen, linksom draaien, verwijderen
en nieuwe gloeilamp plaatsen.
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
Mistachterlicht, mogelijk slechts
aan één kant ( 3)
Achteruitrijlicht ( 4)
6. Lamphouder in achterlicht-unit vastklikken. Stekker aansluiten.
Achterlicht-unit in carrosserie
aanbrengen en borgmoeren vast‐
draaien. Aan de rechterkant het
bakje met de bandenreparatieset
aanbrengen. Zijafdekking ver‐
grendelen. Bevestiging voor ba‐
gagerolhoes bagageruimte aan
de linkerzijde vergrendelen.
7. Na het vervangen van de gloei‐ lampen, achterlichten op correcte
werking controleren: ontsteking
inschakelen, rem bedienen, zij‐
markeringslichten inschakelen.
Zijrichtingaanwijzers Gloeilampen door een werkplaats la‐
ten vervangen.Kentekenplaatverlichting
1. Schroevendraaier in lamphuis steken, opzij duwen en veer ont‐
grendelen.

Verzorging van de auto171

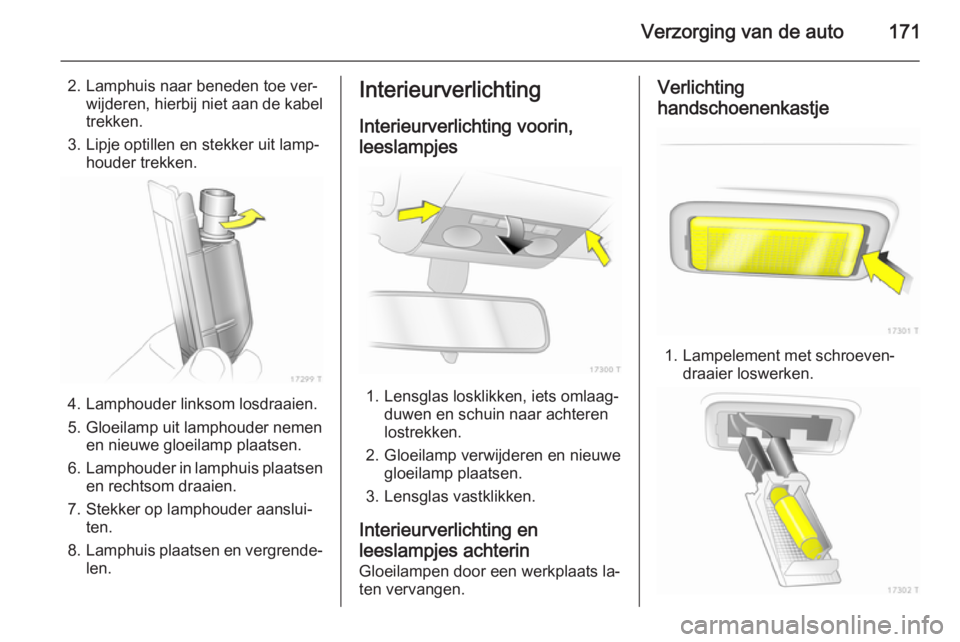

2. Lamphuis naar beneden toe ver‐wijderen, hierbij niet aan de kabel
trekken.
3. Lipje optillen en stekker uit lamp‐ houder trekken.
4. Lamphouder linksom losdraaien.
5. Gloeilamp uit lamphouder nemen en nieuwe gloeilamp plaatsen.
6. Lamphouder in lamphuis plaatsen
en rechtsom draaien.
7. Stekker op lamphouder aanslui‐ ten.
8. Lamphuis plaatsen en vergrende‐
len.
Interieurverlichting
Interieurverlichting voorin,
leeslampjes
1. Lensglas losklikken, iets omlaag‐ duwen en schuin naar achteren
lostrekken.
2. Gloeilamp verwijderen en nieuwe gloeilamp plaatsen.
3. Lensglas vastklikken.
Interieurverlichting en
leeslampjes achterin
Gloeilampen door een werkplaats la‐
ten vervangen.
Verlichting
handschoenenkastje
1. Lampelement met schroeven‐ draaier loswerken.

172Verzorging van de auto

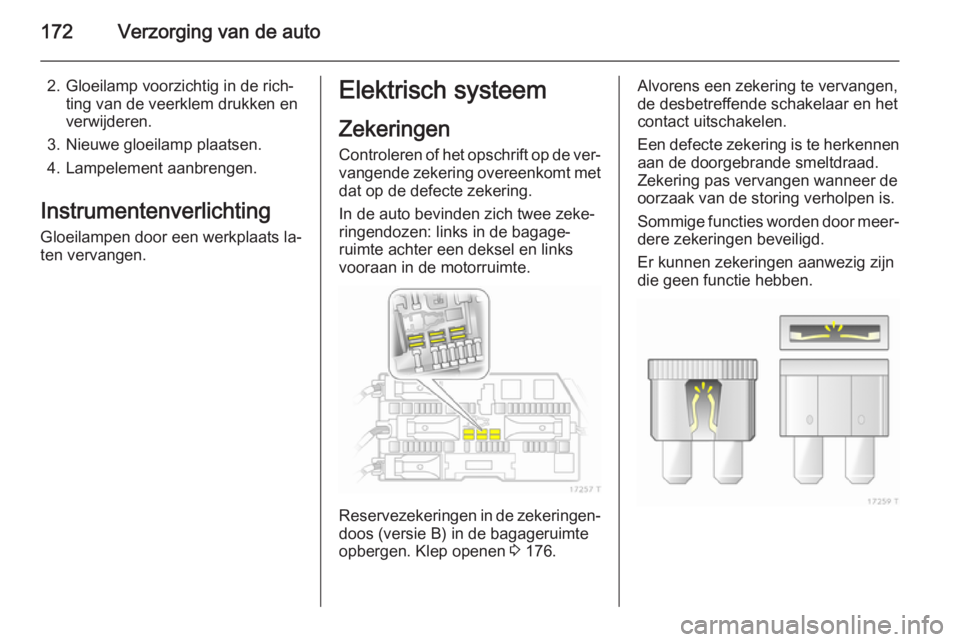

2. Gloeilamp voorzichtig in de rich‐ting van de veerklem drukken en
verwijderen.
3. Nieuwe gloeilamp plaatsen.
4. Lampelement aanbrengen.
Instrumentenverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.Elektrisch systeem
Zekeringen
Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
In de auto bevinden zich twee zeke‐
ringendozen: links in de bagage‐
ruimte achter een deksel en links
vooraan in de motorruimte.
Reservezekeringen in de zekeringen‐
doos (versie B) in de bagageruimte
opbergen. Klep openen 3 176.
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.

Verzorging van de auto173

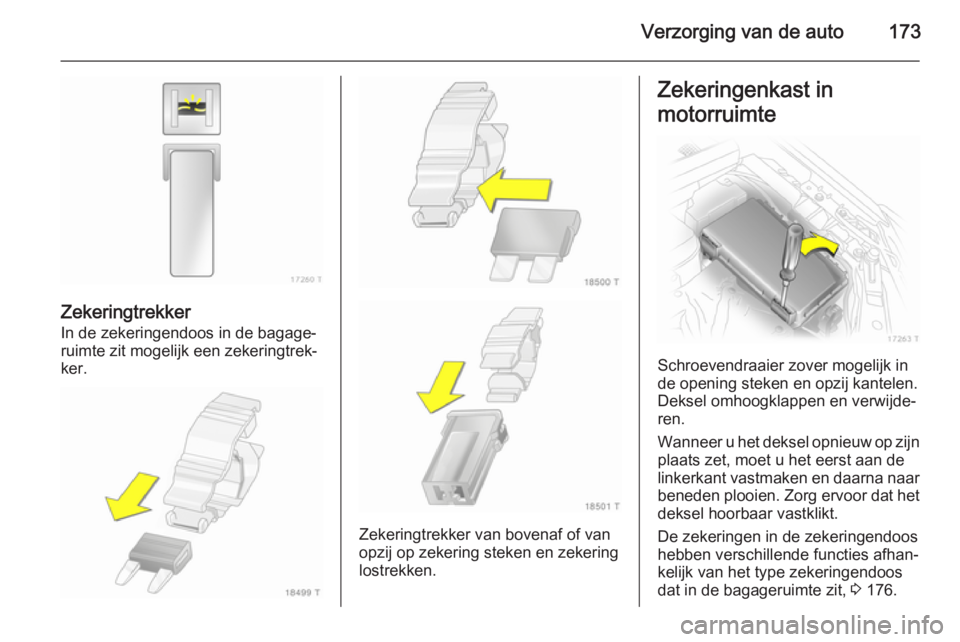

Zekeringtrekker
In de zekeringendoos in de bagage‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
Schroevendraaier zover mogelijk in
de opening steken en opzij kantelen.
Deksel omhoogklappen en verwijde‐
ren.
Wanneer u het deksel opnieuw op zijn
plaats zet, moet u het eerst aan de
linkerkant vastmaken en daarna naar beneden plooien. Zorg ervoor dat het
deksel hoorbaar vastklikt.
De zekeringen in de zekeringendoos
hebben verschillende functies afhan‐
kelijk van het type zekeringendoos
dat in de bagageruimte zit, 3 176.

174Verzorging van de auto
Zekeringfuncties bij
zekeringendoos bagageruimte,
type ANr.Stroomkring1ABS2ABS3Interieuraanjager elektronische
klimaatregeling (ECC)4Interieuraanjager verwarming
en airconditioningssysteem5Koelventilator6Koelventilator7Centrale vergrendeling8Voorruitsproeiers, achterruit‐
sproeiers9Verwarmbare achterruit,
verwarmbare buitenspiegel10Diagnosestekker11Instrumenten12Mobiele telefoon, infotainment-
systeem, display13InterieurverlichtingNr.Stroomkring14Voorruitwissers15Voorruitwissers16Claxon, ABS, remlichtschake‐
laar, airconditioningssysteem17Dieselbrandstoffilter of aircondi‐
tioningssysteem18Startmotor19–20Claxon21Motorelektronica22Motorelektronica23Instellen koplampreikwijdte24Brandstofpomp25–26Motorelektronica27Verwarming, airconditionings‐
systeem, luchtkwaliteitssensor28–29Stuurbekrachtiging30Motorelektronica
