5218-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM53C61SE
VA R N I N G
nVid kontroll under motorhuven på din bil
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador, t.ex. brännskador.
lÖppna inte huven så länge ånga pyser ut från under motorhuven. Motorrummet kan
vara mycket hett.
lEfter att hybridsystemet stängts av ska du kontrollera att ”READY”-lampan har slocknat.
När hybridsystemet är igång kan bensinmoto rn starta automatiskt, eller kylfläkten
kan plötsligt gå igång även om bensinmotorn stannar. Rör inte roterande delar, t.ex.
fläktremmen och fläkten, och gå inte nära dem, eftersom det kan leda till att fingrar
eller klädsel (speciellt slips eller scarf) kan fastna vilket kan leda till svåra skador.
OBSERVERA
nNär du fyller på kylarvätska i motorn/drivenheten
Fyll på kylarvätskan långsamt när hybridsystemet har svalnat tillräckligt. Om du fyller
på kylarvätska alltför snabbt i ett hybridsyst em som är hett kan hybridsystemet skadas.
nUndvik att kylsystemet skadas
Var försiktig och tänk på följande:
lUndvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller damm etc.).
lAnvänd inga tillsatser till kylarvätskan.
lLossa inte locken till kylvätskebehållarna eller
locket till vattenpåfyllningen medan hybrid-
systemet och kylaren är heta.
Ånga eller kylarvätska som är mycket heta
kan spruta ut.
OM53C61SE_IS300h.book Page 521 Tu esday, October 7, 2014 10:29 AM

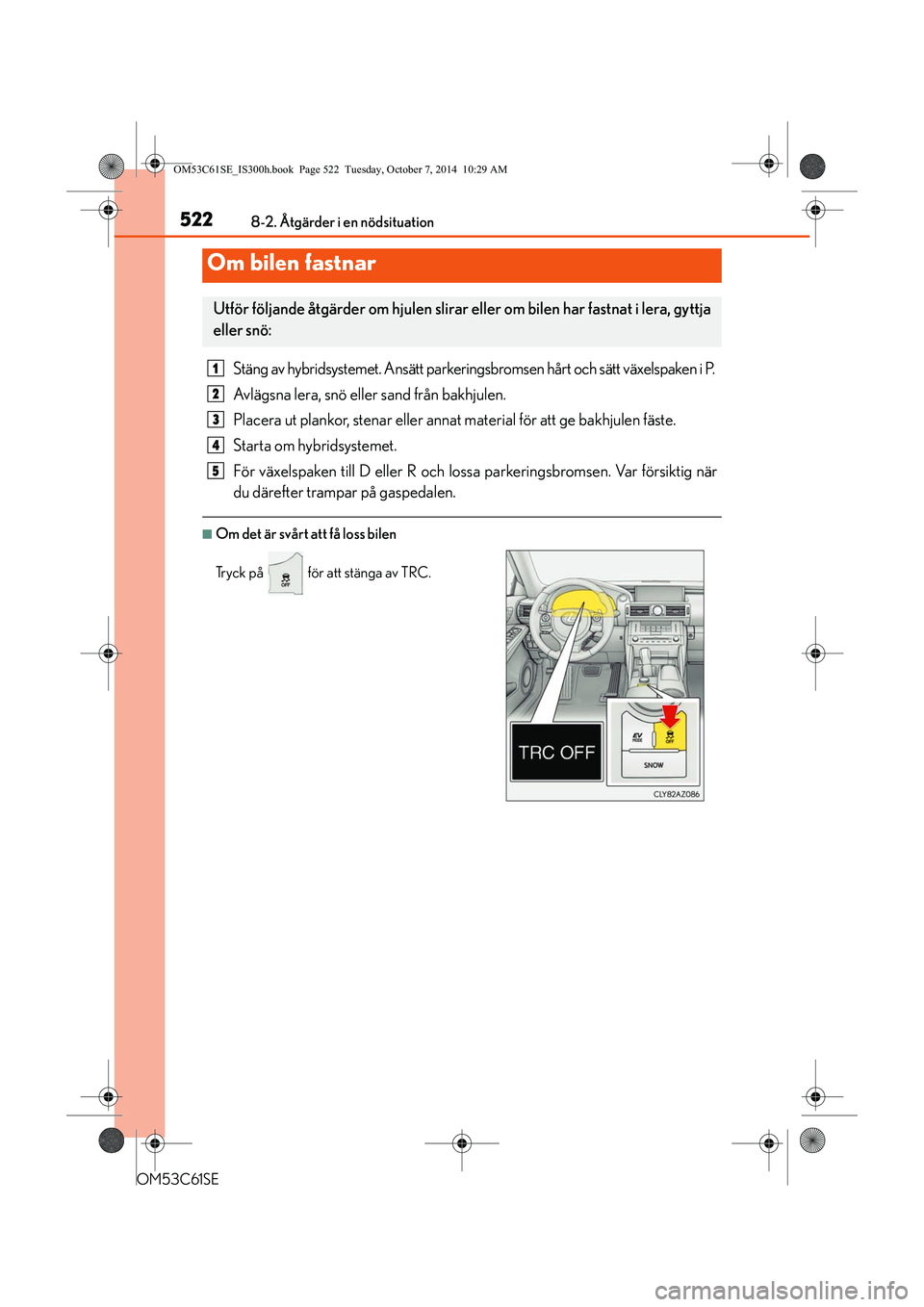

5228-2. Åtgärder i en nödsituation
OM53C61SE
Stäng av hybridsystemet. Ansätt parkeringsbromsen hårt och sätt växelspaken i P.
Avlägsna lera, snö eller sand från bakhjulen.
Placera ut plankor, stenar eller annat material för att ge bakhjulen fäste.
Starta om hybridsystemet.
För växelspaken till D eller R och lossa parkeringsbromsen. Var försiktig när
du därefter trampar på gaspedalen.
nOm det är svårt att få loss bilen
Om bilen fastnar
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat i lera, gyttja
eller snö:
Tryck på för att stänga av TRC.
1
2
3
4
5
OM53C61SE_IS300h.book Page 522 Tu esday, October 7, 2014 10:29 AM

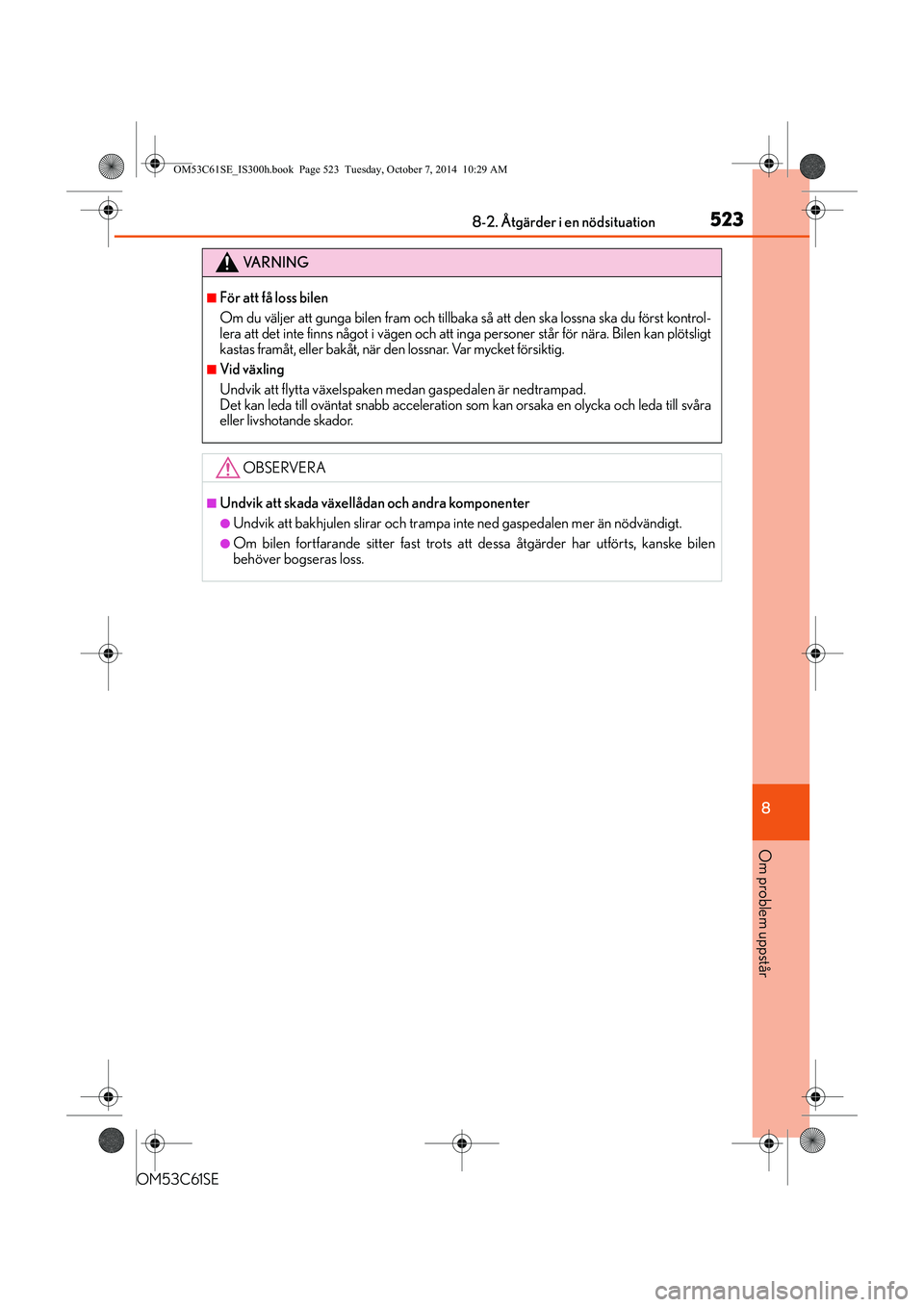

5238-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM53C61SE
VA R N I N G
nFör att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du först kontrol-
lera att det inte finns något i vägen och att in ga personer står för nära. Bilen kan plötsligt
kastas framåt, eller bakåt, när de n lossnar. Var mycket försiktig.
nVid växling
Undvik att flytta växelspaken medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och leda till svåra
eller livshotande skador.
OBSERVERA
nUndvik att skada växellådan och andra komponenter
lUndvik att bakhjulen slirar och trampa inte ned gaspedalen mer än nödvändigt.
lOm bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske bilen
behöver bogseras loss.
OM53C61SE_IS300h.book Page 523 Tu esday, October 7, 2014 10:29 AM

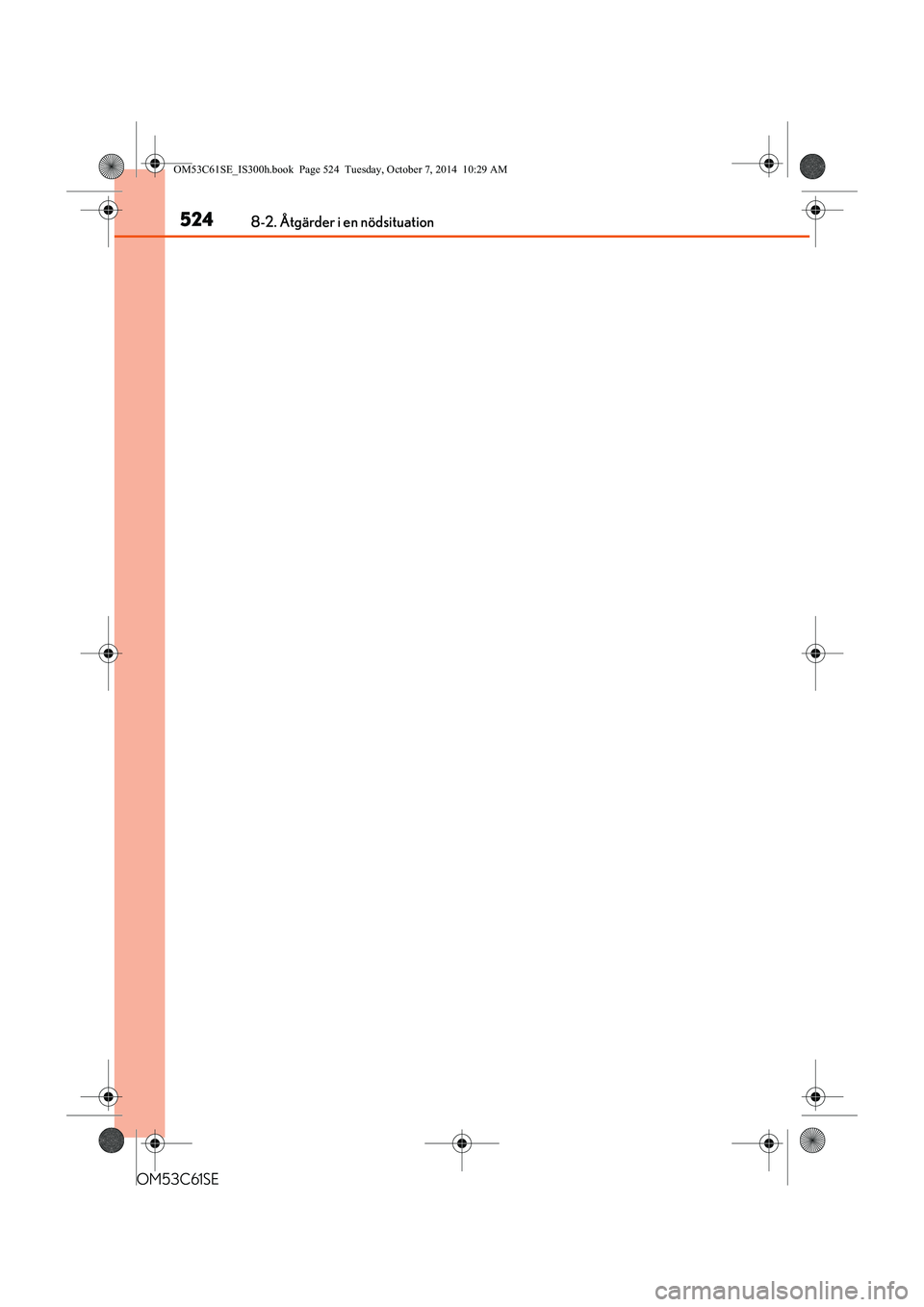

5248-2. Åtgärder i en nödsituation
OM53C61SE
OM53C61SE_IS300h.book Page 524 Tuesday, October 7, 2014 10:29 AM

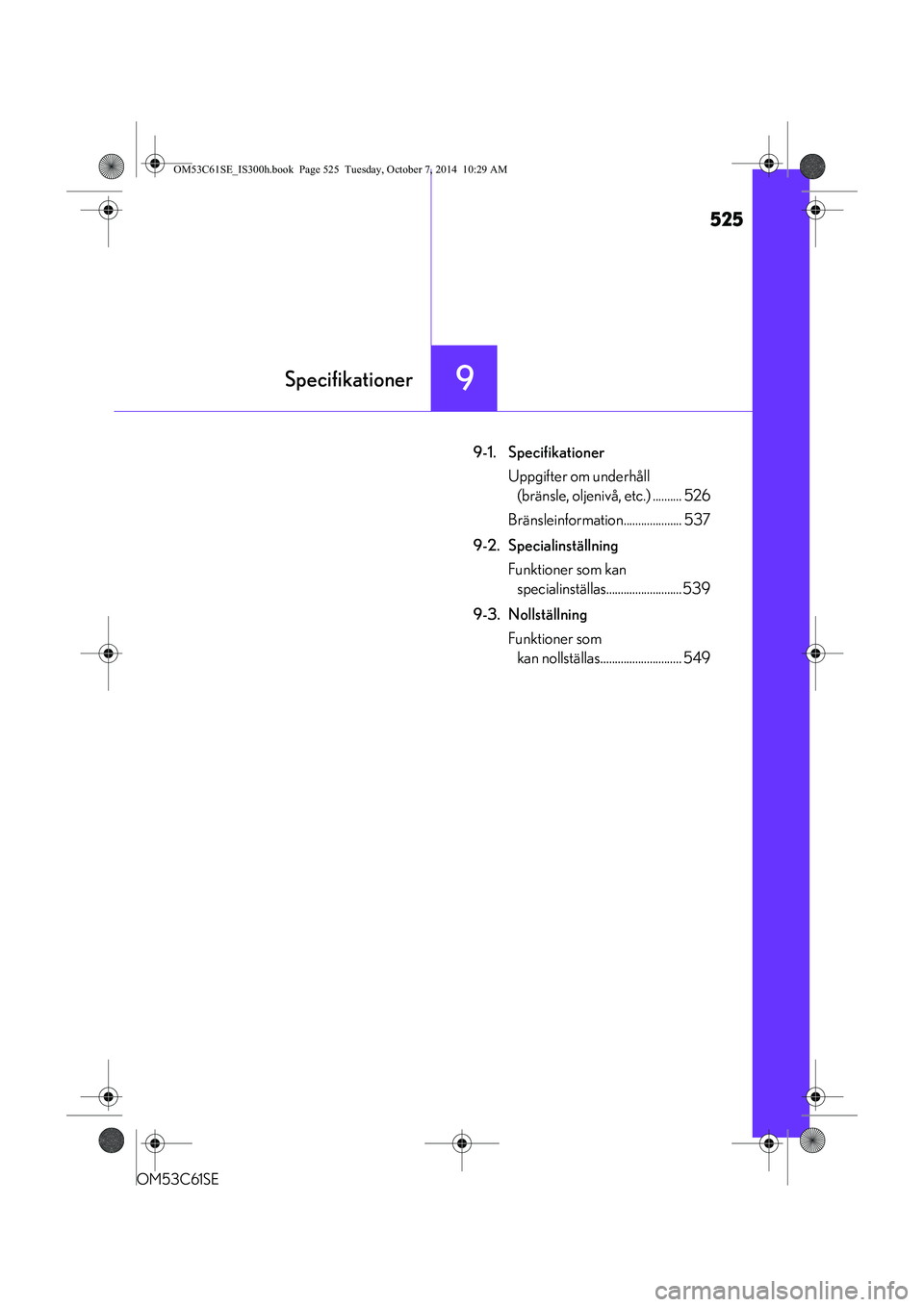

525
9Specifikationer
OM53C61SE
9-1. SpecifikationerUppgifter om underhåll (bränsle, oljenivå , etc.) .......... 526
Bränsleinformation.................... 537
9-2. Specialinställning Funktioner som kan specialinställas.......................... 539
9-3. Nollställning Funktioner som kan nollställas............................ 549
OM53C61SE_IS300h.book Page 525 Tu esday, October 7, 2014 10:29 AM

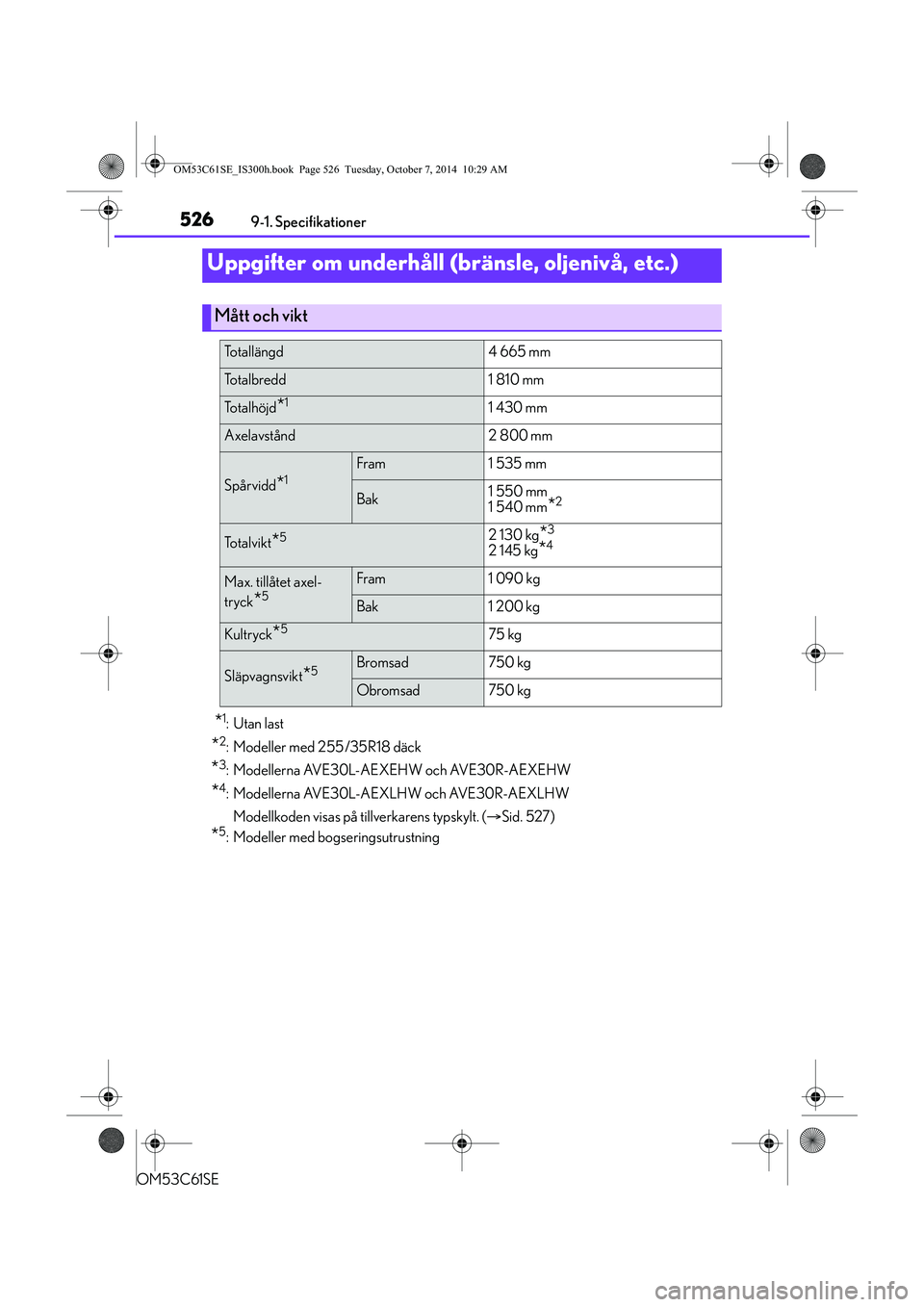

526
OM53C61SE9-1. Specifikationer
*1:Utan last
*2: Modeller med 255/35R18 däck
*3: Modellerna AVE30L-AEXEHW och AVE30R-AEXEHW
*4: Modellerna AVE30L-AEXLHW och AVE30R-AEXLHW
Modellkoden visas på tillverkarens typskylt. ( Sid. 527)
*5: Modeller med bogseringsutrustning
Uppgifter om underhåll (b ränsle, oljenivå, etc.)
Mått och vikt
Totallängd 4 665 mm
To t a l b r e d d1 8 1 0 m m
To t a l h ö j d*11 430 mm
Axelavstånd 2 800 mm
Spårvidd*1
Fram1 535 mm
Bak1 550 mm
1 540 mm*2
Totalvikt*52 130 kg*3
2 145 kg*4
Max. tillåtet axel-
tryck
*5
Fram
1 090 kg
Bak1 200 kg
Kultryck*575 kg
Släpvagnsvikt*5Bromsad750 kg
Obromsad 750 kg
OM53C61SE_IS300h.book Page 526 Tu esday, October 7, 2014 10:29 AM

527
9
9-1. Specifikationer
Specifikationer
OM53C61SE
nChassinummer
Chassinumret (VIN) är det som juridiskt
sett identifierar din bil. Det här till-
verkningsnumret är den huvudsakliga identifieringen av din Lexus. Det
används vid registrering av dig som ägare av bilen.
Detta nummer är instämplat överst till vänster på instrumentpanelen och i
motorrummet.
Numret anges också på tillverkarens
typskylt.
nMotornummer
Motornumret är instansat på cylin-
derblocket som bilden visar.
Chassinummer och typskylt
OM53C61SE_IS300h.book Page 527 Tu esday, October 7, 2014 10:29 AM

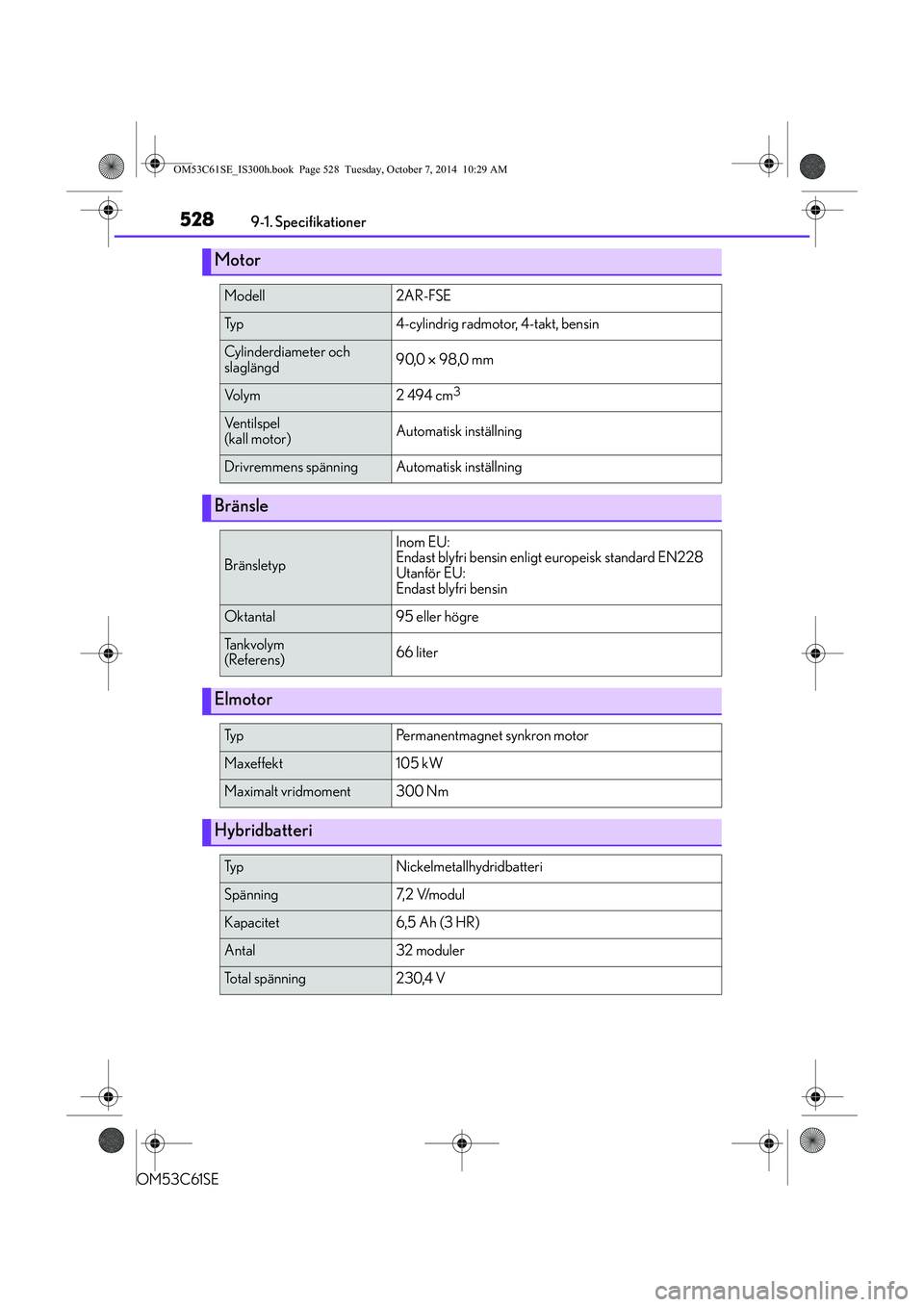

5289-1. Specifikationer
OM53C61SE
Motor
Modell2AR-FSE
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd90,0  98,0 mm
Vo l y m2 494 cm3
Ventilspel
(kall motor)Automatisk inställning
Drivremmens spänningAutomatisk inställning
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk standard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Ta n k v o l y m
(Referens)66 liter
Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt105 kW
Maximalt vridmoment300 Nm
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7, 2 V/m o d u l
Kapacitet6,5 Ah (3 HR)
Antal32 moduler
To t a l s p ä n n i n g230,4 V
