2014 Lexus IS300h Ägarmanual (in Swedish)

2494-5. Använda körstödssystemen
4
Körning
OM53C61SE
nSkillnader mellan skärmen och den verkliga vägen
Hjälplinjerna som visar avståndet, och hjälplinjerna som visar bilens bredd är
eventuellt inte parallella med linjerna som omger parkeringsutrymmet även
om de verkar vara det. Gör en visuell kontroll.
Avstånden mellan hjälplinjerna som visar bilens bredd och parkeringsutrym-
mets vänstra och högra avgränsningslinjer är eventuellt inte lika, även om de
verkar vara det. Gör en visuell kontroll.
Hjälplinjerna som visar avståndet ger en avståndsguide för plana vägytor. I var
och en av följande situationer föreligge r en felmarginal mellan de fasta hjälp-
linjerna på skärmen och det verkliga avståndet på marken.
lOm marken bakom bilen lutar brant uppåt
Hjälplinjerna som visar avståndet
verkar vara närmare bilen än det
verkliga avståndet. Därför verkar
föremål vara längre bort än i verklig-
heten. På samma sätt föreligger en
felmarginal mellan hjälplinjerna och
det verkliga avståndet på marken.
lOm marken bakom bilen lutar brant nedåt
Hjälplinjerna som visar avståndet
verkar vara längre från bilen än det
verkliga avståndet. Därför verkar
föremål vara närmare än i verklighe-
ten. På samma sätt föreligger en fel-
marginal mellan hjälplinjerna och
det verkliga avståndet på marken.
OM53C61SE_IS300h.book Page 249 Tu esday, October 7, 2014 10:29 AM

2504-5. Använda körstödssystemen
OM53C61SE

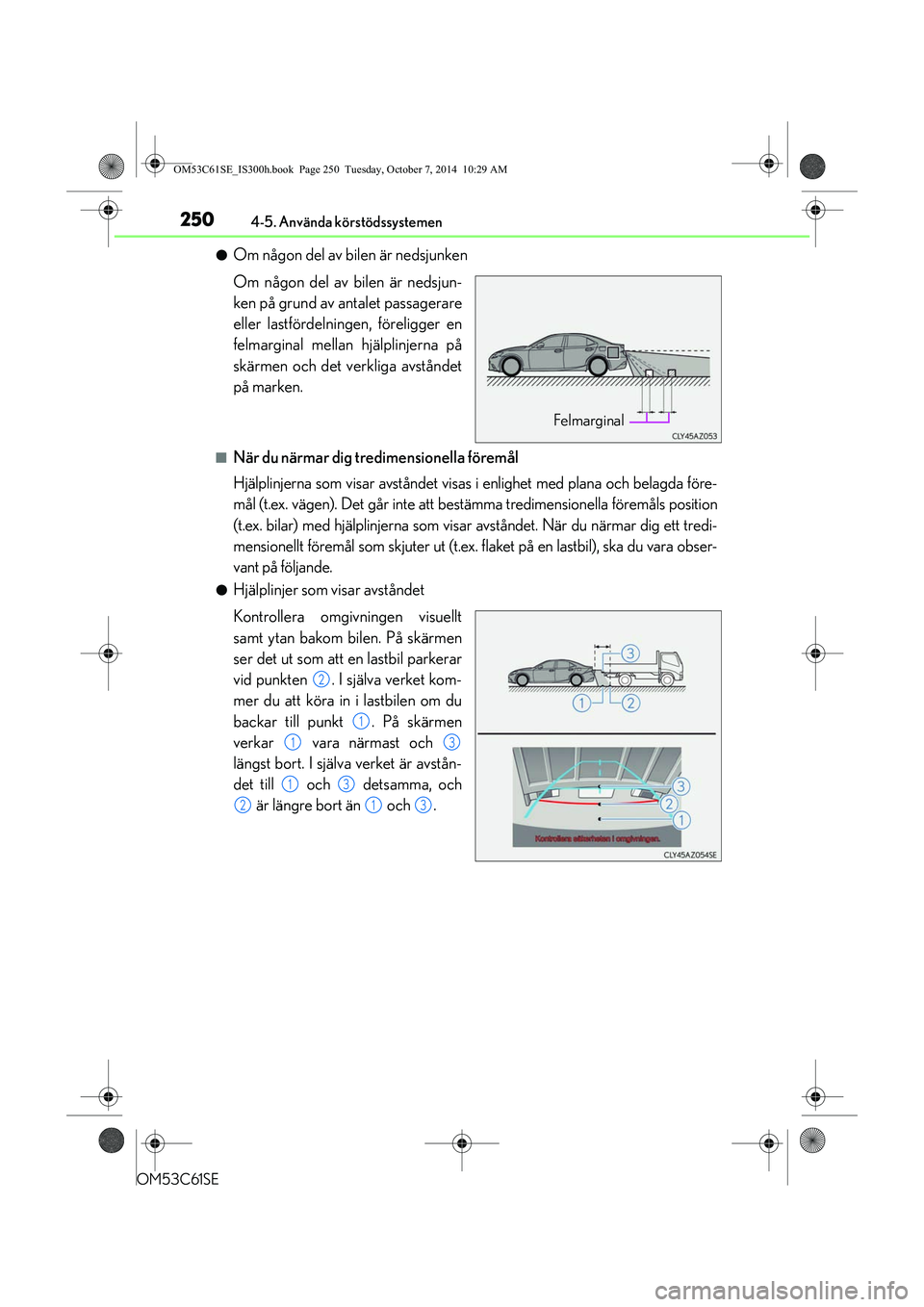

lOm någon del av bilen är nedsjunken
Om någon del av bilen är nedsjun-
ken på grund av antalet passagerare
eller lastfördelningen, föreligger en
felmarginal mellan hjälplinjerna på
skärmen och det verkliga avståndet
på marken.
nNär du närmar dig tredimensionella föremål
Hjälplinjerna som visar avståndet visas i enlighet med plana och belagda före-
mål (t.ex. vägen). Det går inte att best ämma tredimensionella föremåls position
(t.ex. bilar) med hjälplinjerna som visar avståndet. När du närmar dig ett tredi-
mensionellt föremål som skjute r ut (t.ex. flaket på en lastbil), ska du vara obser-
vant på följande.
lHjälplinjer som visar avståndet
Kontrollera omgivningen visuellt
samt ytan bakom bilen. På skärmen
ser det ut som att en lastbil parkerar
vid punkten . I själva verket kom-
mer du att köra in i lastbilen om du
backar till punkt . På skärmen
verkar vara närmast och
längst bort. I själva verket är avstån-
det till och detsamma, och är längre bort än och .
Felmarginal
2
1
13
13
213
OM53C61SE_IS300h.book Page 250 Tu esday, October 7, 2014 10:29 AM

2514-5. Använda körstödssystemen
4
Körning
OM53C61SE
nHjälplinjer som visar bilens bredd
Kontrollera omgivningen visuellt samt ytan bakom bilen. I exemplet ovan ver-
kar lastbilen vara utanför hjälplinjerna för den tänkta körvägen och det verkar
som att bilen inte kommer att träffa la stbilen. Lastbilens bakre del kan dock
korsa de beräknade hjälplinjerna som vi sar bilens bredd. Om du backar som
de beräknade hjälplinjerna som visar bilens bredd visar kommer du i själva
verket att köra in i lastbilen.
Hjälplinjer som visar bilens bredd
OM53C61SE_IS300h.book Page 251 Tu esday, October 7, 2014 10:29 AM

2524-5. Använda körstödssystemen
OM53C61SE
nOm du noterar några symptom
Om du observerar något av följande symptom ska du ta reda på den möjliga
orsaken och kontrollera på nytt.
Om symptomet inte kan lösas med åtgärden ska du låta en auktoriserad
Lexus-återförsäljare eller -verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Det här behöver du veta
Möjlig orsakÅtgärd
 Bilden är svår att se
• Bilen befinner sig i ett mörkt område
• Temperaturen kring linsen är antingen
för hög eller för låg
• Utetemperaturen är låg
• Det finns vattendroppar på kameran
• Det regnar eller är fuktigt ute
• Främmande ämnen (t.ex. lera) har fast- nat på kameran
• Kameran är repig
• Solljus eller strålkastare skiner direkt in
i kameran
• Bilen befinner sig under fluorescerande
ljus, natriumlampor, kvicksilverlampor, etc.
Om detta uppstår på grund av dessa
orsaker är det ingen indikering på en
funktionsstörning.
Backa långsamt och kontrollera hela
tiden visuellt runt omkring bilen. (Använd
monitorn igen när fö rhållandena har för-
bättrats.)
Justering av bilden på backkamerans
skärm. ( Sid. 297)
 Bilden är suddig
Smuts eller främmand e ämnen (t.ex. vat-
tendroppar, snö, lera, etc.) har fastnat på
kameran.Skölj kameralinsen med vatten och torka
av den med en mjuk trasa.
Tvätta med svag tvållösning om smutsen
sitter hårt.
 Bilden är skev
Kameran eller omgivande ytor har fått en
kraftig smäll.
Låt en auktoriserad Lexus-återförsäljare
eller -verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrust-
ning kontrollera bilen.
De fasta hjälplinjerna är långt ifrån justerade
• Bilen lutar (bilen är tungt lastad, luft-
trycket i däcken är lågt på grund av en
punktering, etc.)
• Bilen körs på en lutande yta.Skulle detta inträffa på grund av dessa orsa-
ker är det ingen indikering på funktionsstör-
ning. Backa långsamt samtidigt som du
visuellt kontrollerar runt omkring bilen.
Kamerans läge är inte justerat.
Låt en auktoriserad Lexus-återförsäljare
eller -verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrust-
ning kontrollera bilen.
OM53C61SE_IS300h.book Page 252 Tu esday, October 7, 2014 10:29 AM

2534-5. Använda körstödssystemen
4
Körning
OM53C61SE
VA R N I N G
nNär backkameran används
Backkameran är en funktion som ska bistå föraren när bilen backas. Du ska själv göra
en visuell kontroll bakom bilen och på alla sidor innan du fortsätter.
Observera följande säkerhetså tgärder för att undvika en olycka som kan resultera i
svåra eller livshotande skador.
lFörlita dig aldrig helt på systemet för park eringshjälp när du backar. Bilden och hjälp-
linjernas placering som visas på skärme n kan skilja sig från verkligheten.
Använd gott omdöme på samma sätt som när du backar vilken bil som helst.
lBacka långsamt. Trampa ner bromspedalen för att kontrollera bilens hastighet.
lAnvisningarna som ges är endast riktlinjer.
När och hur mycket ratten ska vridas vid parkering varierar beroende på trafiken,
vägbanan, bilens skick, etc. Du måste vara fullt medveten om dessa anvisningar innan
du använder backkameran.
lKontrollera att parkeringsut rymmet är tillräckligt stort fö r din bil innan du påbörjar
parkeringsmanövern.
lAnvänd inte backkameran vid följande omständigheter:
• På isiga eller hala vägb anor, eller när det snöar
• När du använder snökedjor
• Om bagageluckan inte är helt stängd
• På vägbanor som inte är plana elle r raka, t.ex. kurvor eller backar.
lI låg temperatur kan skärmen mörkna, elle r bilden kan försvagas. Bilden kan för-
vrängas när bilen rör sig, elle r det kan bli svårt att se bilden på skärmen. Kontrollera
såväl visuellt som med speglarna bakom bilen och på alla sidor innan du fortsätter att
backa bilen.
lOm däckstorleken ändras kan läget för de fa sta hjälplinjerna på bildskärmen förändras.
lKameran har en speciallins. Avstånden mellan föremål och fotgängare som visas i bil-
den på skärmen kan skilja sig från de verkliga avstånden.
(  Sid. 248)
OM53C61SE_IS300h.book Page 253 Tu esday, October 7, 2014 10:29 AM

2544-5. Använda körstödssystemen
OM53C61SE
OBSERVERA
nAnvända kameran
lBackkameran fungerar eventuellt inte på rätt sätt i följande omständigheter.
• Om bilens bakvagn skadas kan kamerans läge och vinkel bli skev.
• Kameran har en vattentät konstruktion och därför ska du varken ta bort den, ta isär den eller göra några anpassningar av den. Det kan orsaka störningar i systemet.
• Gnugga inte kamerans lins hårt. Om kameralinsen blir repad kan den inte överfö- ra en korrekt bild.
• Se till att inget organiskt lösningsmedel, bilvax, fönsterputs eller glasbeläggning
fastnar på kameran. Torka i så fall bort det snarast möjligt.
• Vid kraftiga temperaturväxlingar, t.ex. om du häller hett vatten på bilen vid tvätt i
kallt väder, kan systemet visa felaktiga värden.
• När du tvättar bilen ska du se till a tt kameran eller området runt kameran inte
utsätts för hårda vattenstrå lar. Sådana kan orsaka felaktig funktion i kameran.
• Om kameran används under t.ex. fluorescen t ljus, natriumlampor eller kvicksilver-
lampor, kan det verka som lamporna och de belysta ytorna blinkar.
lUtsätt inte kameran för hårda stötar eftersom det kan orsaka en funktionsstörning.
Om detta skulle inträffa ska du låta en au ktoriserad Lexus-återförsäljare eller -verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
bilen snarast.
OM53C61SE_IS300h.book Page 254 Tu esday, October 7, 2014 10:29 AM

2554-5. Använda körstödssystemen
4
Körning
OM53C61SE
Modeller utan automatiskt reglerad luftfjädring
Normalt läge
För normal körning.
Tryck på knappen för att ändra körläget till normalt läge om körläget Eco eller sport-
läge är valt.
Körläge Eco
Med hjälp av körläget Eco kan du få låg bränsleförbrukning under körningar
med täta accelerationer.
Om bilen inte är i körläge Eco och körläges väljaren har vridits till vänster tänds indi-
keringslampan för körläget Eco på informationsdisplayen.
Sportläge
Förbättrar accelerationsresponsen ge nom kontroll av hybridsystemet och
styrningen. Lämplig när precisionshanter ing krävs, till exempel vid körning på
bergsvägar.
Om bilen inte är i sportläge och körläges väljaren har vridits åt höger tänds indike-
ringslampan ”SPORT” och hybridsystemets in dikeringslampa ändras till varvtalsmä-
taren. ( Sid. 91)
Körlägesväljare
Körlägen kan väljas så att de passar rådande körförhållanden.
Gäller ej
F SPORT-modeller F SPORT-
modeller
1
2
3
OM53C61SE_IS300h.book Page 255 Tu
esday, October 7, 2014 10:29 AM

2564-5. Använda körstödssystemen
OM53C61SE
Modeller med automatiskt reglerad luftfjädring
Normalt läge
För normal körning.
Tryck på knappen för att ändra körläget till normalt läge om körläget Eco eller sport-
läge är valt.
Körläge Eco
Med hjälp av körläget Eco kan du få låg bränsleförbrukning under körningar
med täta accelerationer.
Om bilen inte är i körläge Eco och körläges väljaren har vridits till vänster tänds indi-
keringslampan för körläget Eco på informationsdisplayen.
Sportläge
• SPORT S-läge
Förbättrar accelerationsresponsen genom kontroll av hybridsystemet.
Lämpligt när kraftig acceleration behövs.
Om bilen inte är i sportläge och körläges väljaren har vridits åt höger tänds indike-
ringslampan ”SPORT S” och hybridsystem ets indikeringslampa ändras till varv-
talsmätaren. ( Sid. 91)
• SPORT S+, läge
Förbättrar styrningen och körstabilite ten genom samtidig kontroll av styrning
och fjädring, som tillägg till hybridsystem et. Lämpligt läge för sportig körning.
Om bilen är i SPORT S-läge och körläges väljaren vrids åt höger tänds indikerings-
lampan ”SPORT S+”.
1
2
3
