2014 Lexus IS300h Ägarmanual (in Swedish)

4497-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE
nKörriktningsvisare, bakÖppna bagageluckan och ta bort
de 2 locken och 2 skruvarna.
Linda tejp runt spetsen på skruvmej-
seln för att undvika skador på bilen när
du tar bort locken.
Tryck och dra lampenheten bakåt
som bilden visar, för att ta bort den.
Fäst skyddstejp på den yttre delen av
lampenhetens installationsyta på
karossen, t.ex. på bakre stötfångaren,
så att bilen inte skadas.
Tryck del A bakåt som bilden visar så
att flikarna kan lossas lättare.
Vrid lampsockeln moturs.
Ta bort glödlampan.
1
2
3
4
OM53C61SE_IS300h.book Page 449 Tu esday, October 7, 2014 10:29 AM

4507-3. Arbeten som du kan göra själv
OM53C61SE
Montera en ny glödlampa, sätt
sedan in lampsockeln i lampenhe-
ten och vrid den medurs.
När glödlampan har installerats ska
du sätta på bakre körriktningsvisaren
för att kontrollera att inget ljus läcker
ut från lampans sockel.
Pasa in flikarna och montera lam-
penheten genom att trycka den
framåt.
Ta bort skyddstejpen från den yttre
delen av lampenhete ns installations-
yta på karossen.
Montera tillbaka de två skruvarna och de två locken.
5
6
7
OM53C61SE_IS300h.book Page 450 Tu esday, October 7, 2014 10:29 AM

4517-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE
nBackljusÖppna bagageluckan, ta bort de
3 clipsen på sidan där glödlam-
pan ska ersättas och dra bagage-
luckans klädsel bakåt.
Vrid lampsockeln moturs.
Ta bort glödlampan.
Dra ut kontaktstycket försiktigt och
se till att du inte drar för hårt i kabel-
härvan.
Montera en ny glödlampa, sätt
sedan in lampsockeln i lampenhe-
ten och vrid den medurs.
När glödlampan har installerats ska
du tända backljuset för att kontrol-
lera att inget ljus läcker ut från lam-
pans sockel.
Montera tillbaka klädseln på ba gageluckan med de tre clipsen.
Tryck in clipsen för att installera dem.
1
2
3
4
5
OM53C61SE_IS300h.book Page 451 Tu esday, October 7, 2014 10:29 AM

4527-3. Arbeten som du kan göra själv
OM53C61SE

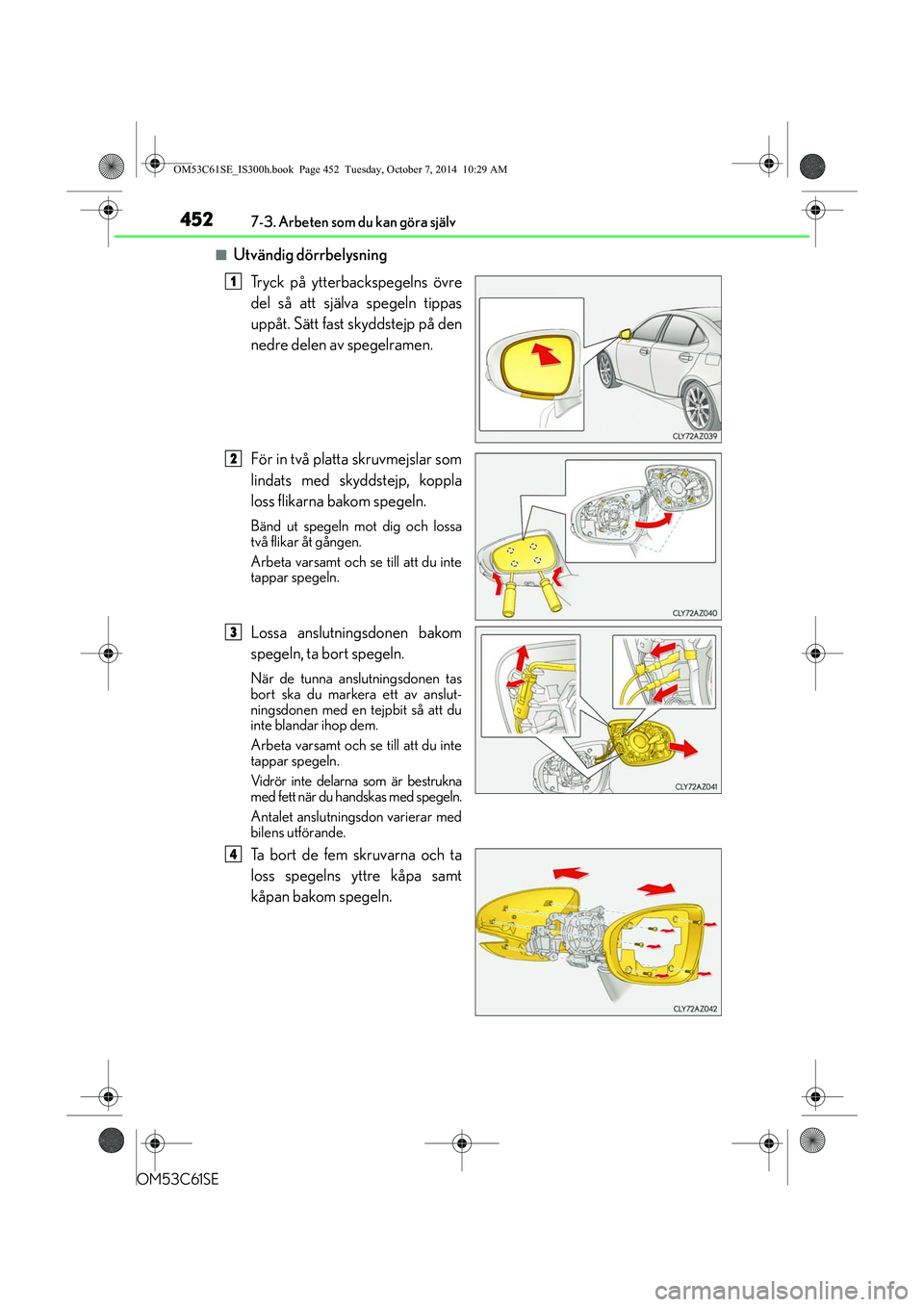

nUtvändig dörrbelysningTryck på ytterbackspegelns övre
del så att själva spegeln tippas
uppåt. Sätt fast skyddstejp på den
nedre delen av spegelramen.
För in två platta skruvmejslar som
lindats med skyddstejp, koppla
loss flikarna bakom spegeln.
Bänd ut spegeln mot dig och lossa
två flikar åt gången.
Arbeta varsamt och se till att du inte
tappar spegeln.
Lossa anslutningsdonen bakom
spegeln, ta bort spegeln.
När de tunna anslutningsdonen tas
bort ska du markera ett av anslut-
ningsdonen med en tejpbit så att du
inte blandar ihop dem.
Arbeta varsamt och se till att du inte
tappar spegeln.
Vidrör inte delarna som är bestrukna
med fett när du handskas med spegeln.
Antalet anslutningsdon varierar med
bilens utförande.
Ta bort de fem skruvarna och ta
loss spegelns yttre kåpa samt
kåpan bakom spegeln.
1
2
3
4
OM53C61SE_IS300h.book Page 452 Tu esday, October 7, 2014 10:29 AM

4537-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE
Vrid lampsockeln moturs.
Ta bort glödlampan.
Montera en ny glödlampa, sätt
sedan in lampsockeln i lampenhe-
ten och vrid den medurs.
När fattningen sätts in ska markering-
arna som är tryckta på lampan passas
in med motsvarande på fattningen.
5
6
7
OM53C61SE_IS300h.book Page 453 Tuesday, October 7, 2014 10:29 AM

4547-3. Arbeten som du kan göra själv
OM53C61SE
Montera kåpan på spegelramen,
säkra den med en skruv och mon-
tera sidokörriktningsvisaren och
den utvändiga dörrbelysningen.
Använd bara det skruvläge som visas
på bilden.
Passa in flikarna på sidokörriktningsvisa-
rens lampenhet och kåpan, installera
den.
Passa in spåret på den utvändiga
dörrbelysningsenheten med flikarna
på kåpan och fäst dem.
När lampenheten till den utvändiga
dörrbelysningen har installerats ska
du tända den utvändiga belysningen
för att kontrollera att inget ljus läcker
ut från lampans sockel.
Lossa flikarna och separera över-
del från underdel på spegelkå-
pans yttre sida.
8
9
OM53C61SE_IS300h.book Page 454 Tu esday, October 7, 2014 10:29 AM

4557-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE
Montera spegelns ytterkåpa
genom att installera den undre
sidan först och därefter den övre
sidan.
Vid montering av kåpans undre sida
ska stiftet till sidokörriktningsvisaren
föras in i hålet i kåpan.
Säkra kåpan med skruvarna och
sätt tillbaka anslutningsdonen i
ursprungslägena.
Fäst kabelhärvan genom att sätt till-
baka hakarna på spegelns baksida
på samma sätt som tidigare.
Passa in flikarna och fäst spegeln
genom att trycka in respektive
diagonalt motsatt flikpar i den
ordningen.
Se till att flikarna sätts in i samma ord-
ning som bilden visar, tryck på dem
tills du hör ett klick.
Om inget klick hörs ska du inte for-
cera in flikarna. Ta istället bort spe-
geln och kontrollera att flikarna är
inpassade.
När spegeln har fästs tas skyddstejpen
bort från spegelkåpans nedre del.
10
11
12
OM53C61SE_IS300h.book Page 455 Tuesday, October 7, 2014 10:29 AM

4567-3. Arbeten som du kan göra själv
OM53C61SE
nByte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en auktoriserad
Lexus-återförsäljare eller -verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning byta ut lampan.
lStrålkastare
lFrämre positionsljus och varselljus
lKörriktningsvisare, sida
lFrämre dimljus (i förekommande fall)
lBromsljus/bakljus
lBakljus
lDimljus, bak
lHögt monterat bromsljus
lNummerskyltsbelysning
nXenonstrålkastare (i förekommande fall)
Om spänningen till xenonlamporna är otillräck lig kommer lamporna inte att tändas eller ock-
så kan de tillfälligt slockna. Xenonlamporna tä nds när normal strömtillförsel är återställd.
nLED-lampor
Andra lampor än xenonstrålkastare (i före kommande fall), främre körriktningsvisare,
bakre körriktningsvisare, backljus och utvändig dörrbelysning består alla av ett antal lys-
dioder. Om någon av lysdioderna går sönder bör du köra bilen till en auktoriserad
Lexus-återförsäljare eller Lexus-verkstad, e ller annan verkstad med motsvarande kvalifi-
kationer och utrustning och låta dem byta lampa.
nKondensation innanför lampglaset
Tillfällig kondens innanför lampgl aset innebär inte att något är fel. Kontakta en auktorise-
rad Lexus-återförsäljare eller -verkstad elle r annan verkstad med motsvarande kvalifika-
tioner och utrustning för att få inform ation om något av följande inträffar:
lStora vattendroppar ansamlas innanför glaset.
lVatten har ansamlats inuti strålkastaren.
nVid byte av lamporna till främre körriktni ngsvisarna (modeller med LED-strålkastare)
Om öppningen till spolarvätskebehållaren har tagits bort medan det fortfarande finns en
stor mängd spolarvätska i behållaren kan spol arvätska spillas på bilen så att den behöver
rengöras.
nVid byte av glödlampor
 Sid. 443
