2014 Lexus IS300h Ägarmanual (in Swedish)

4417-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE
Instrumentpanel, vänster sida
Ta b o r t l o c k e t .
Ta bort säkringen med utdragnings-
verktyget.
Endast säkring av typ A kan tas bort
med hjälp av utdragningsverktyget.
3
OM53C61SE_IS300h.book Page 441 Tuesday, October 7, 2014 10:29 AM

4427-3. Arbeten som du kan göra själv
OM53C61SE
Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Ty p A o c h B :
Byt den trasiga säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
Ty p C o c h D :
Kontakta en auktoriserad Lexus-återförsäl jare eller -verkstad, eller annan verkstad
med motsvarande kvalifik ationer och utrustning.
4
1
2
Ty p ATy p B
Ty p CTy p D
OM53C61SE_IS300h.book Page 442 Tu esday, October 7, 2014 10:29 AM

4437-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE

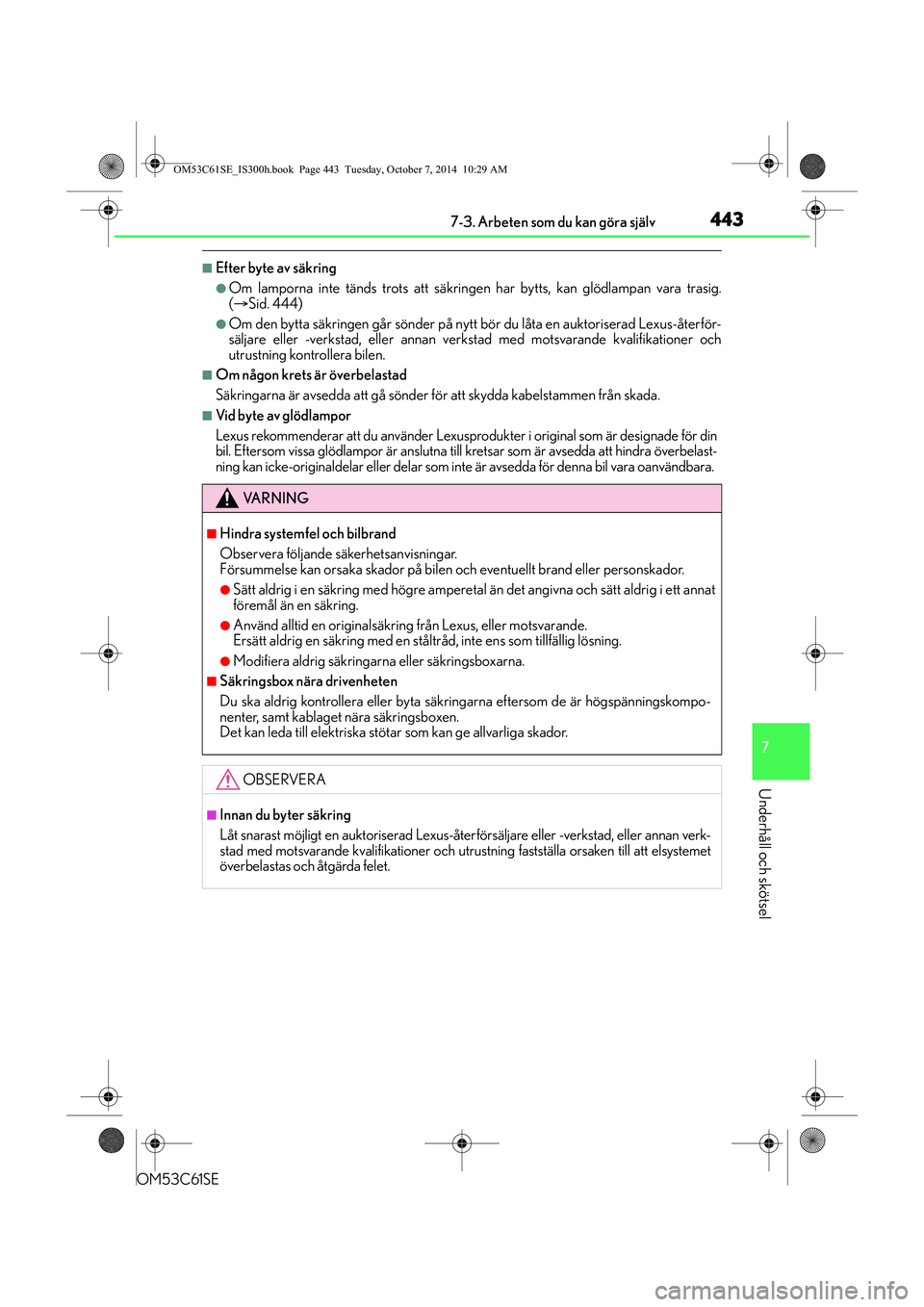

nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara trasig.
(  Sid. 444)
lOm den bytta säkringen går sönder på nytt bör du låta en auktoriserad Lexus-återför-
säljare eller -verkstad, eller annan verk stad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
nOm någon krets är överbelastad
Säkringarna är avsedda att gå sönder fö r att skydda kabelstammen från skada.
nVid byte av glödlampor
Lexus rekommenderar att du använder Lexuspro dukter i original som är designade för din
bil. Eftersom vissa glödlampor är anslutna t ill kretsar som är avsedda att hindra överbelast-
ning kan icke-originaldelar eller delar som inte är avsedda för denna bil vara oanvändbara.
VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller personskador.
lSätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig i ett annat
föremål än en säkring.
lAnvänd alltid en originalsäkring från Lexus, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillfällig lösning.
lModifiera aldrig säkringa rna eller säkringsboxarna.
nSäkringsbox nära drivenheten
Du ska aldrig kontrollera eller byta säkringarna eftersom de är högspänningskompo-
nenter, samt kablaget nära säkringsboxen.
Det kan leda till elektriska stötar som kan ge allvarliga skador.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Lexus-återförsäljare eller -verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utru stning fastställa orsaken till att elsystemet
överbelastas och åtgärda felet.
OM53C61SE_IS300h.book Page 443 Tu esday, October 7, 2014 10:29 AM

4447-3. Arbeten som du kan göra själv
OM53C61SE
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 536)
Glödlampor
Du kan byta följande glödlampor själv. Svårighetsgraden vid byte av glödlampa
varierar beroende på lampan. Eftersom det finns risk att komponenter kan ska-
das rekommenderar vi att byte utförs av en auktoriserad Lexus-återförsäljare
eller -verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
OM53C61SE_IS300h.book Page 444 Tu esday, October 7, 2014 10:29 AM

4457-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE
nFram
nBak
Glödlampornas placering
Modeller med xenonstrålkastareModeller med LED-strålkastare
Körriktningsvisare, fram
Backljus (högerstyrda bilar)
Backljus (vänsterstyrda bilar)
Körriktningsvisare, bak
Utvändig tröskelbelysning1
2
3
4
OM53C61SE_IS300h.book Page 445 Tu esday, October 7, 2014 10:29 AM

4467-3. Arbeten som du kan göra själv
OM53C61SE

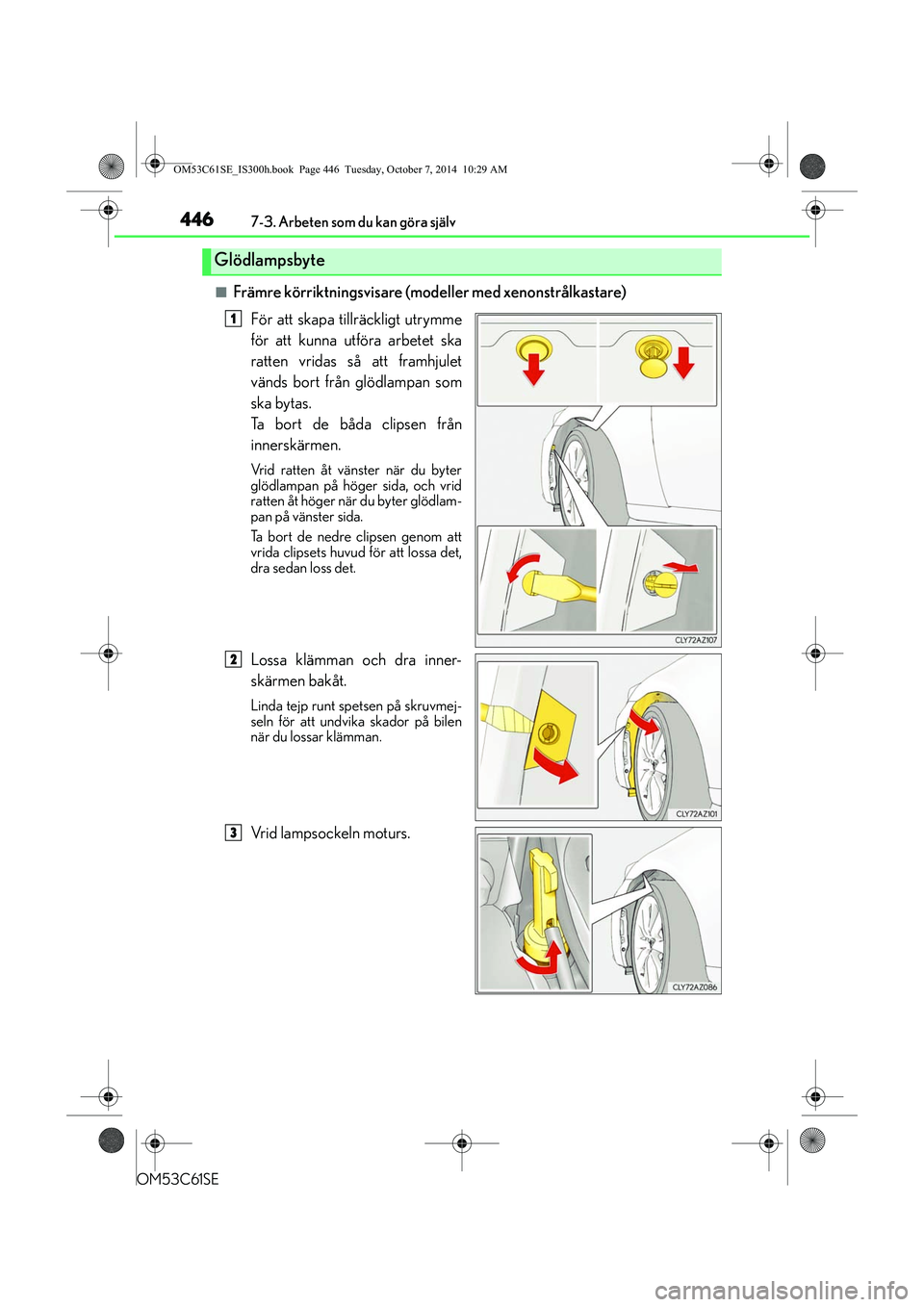

nFrämre körriktningsvisare (modeller med xenonstrålkastare)För att skapa tillräckligt utrymme
för att kunna utföra arbetet ska
ratten vridas så att framhjulet
vänds bort från glödlampan som
ska bytas.
Ta bort de båda clipsen från
innerskärmen.
Vrid ratten åt vänster när du byter
glödlampan på höger sida, och vrid
ratten åt höger när du byter glödlam-
pan på vänster sida.
Ta bort de nedre clipsen genom att
vrida clipsets huvud för att lossa det,
dra sedan loss det.
Lossa klämman och dra inner-
skärmen bakåt.
Linda tejp runt spetsen på skruvmej-
seln för att undvik a skador på bilen
när du lossar klämman.
Vrid lampsockeln moturs.
Glödlampsbyte
1
2
3
OM53C61SE_IS300h.book Page 446 Tu esday, October 7, 2014 10:29 AM

4477-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM53C61SE
Ta bort glödlampan.
Montera en ny glödlampa, sätt
sedan in lampsockeln i lampenhe-
ten och vrid den medurs.
När glödlampan har installerats ska
du sätta på främre körriktningsvisa-
ren för att kontrollera att inget ljus
läcker ut från lampans sockel.
Montera tillbaka innerskärmen
och sätt tillbaka de båda clipsen.
Sätt tillbaka det ne dre clipset så att
spåret i clipset hålls rakt vertikalt.
4
5
6
OM53C61SE_IS300h.book Page 447 Tu esday, October 7, 2014 10:29 AM

4487-3. Arbeten som du kan göra själv
OM53C61SE
nFrämre körriktningsvisare (modeller med LED-strålkastare)Endast vänster sida: Kläm ihop
clipset och flytta öppningen till
spolarvätskebehållaren.
Vrid lampsockeln moturs.
Ta bort glödlampan.
Montera en ny glödlampa, sätt
sedan in lampsockeln i lampenhe-
ten och vrid den medurs.
När glödlampan har installerats ska
du sätta på främre körriktningsvisa-
ren för att kontrollera att inget ljus
läcker ut från lampans sockel.
När vänster glödlampa är monterad ska du montera spolarvätskebehålla-
rens öppning i sitt ursprungliga läge.
1
2
3
4
5
