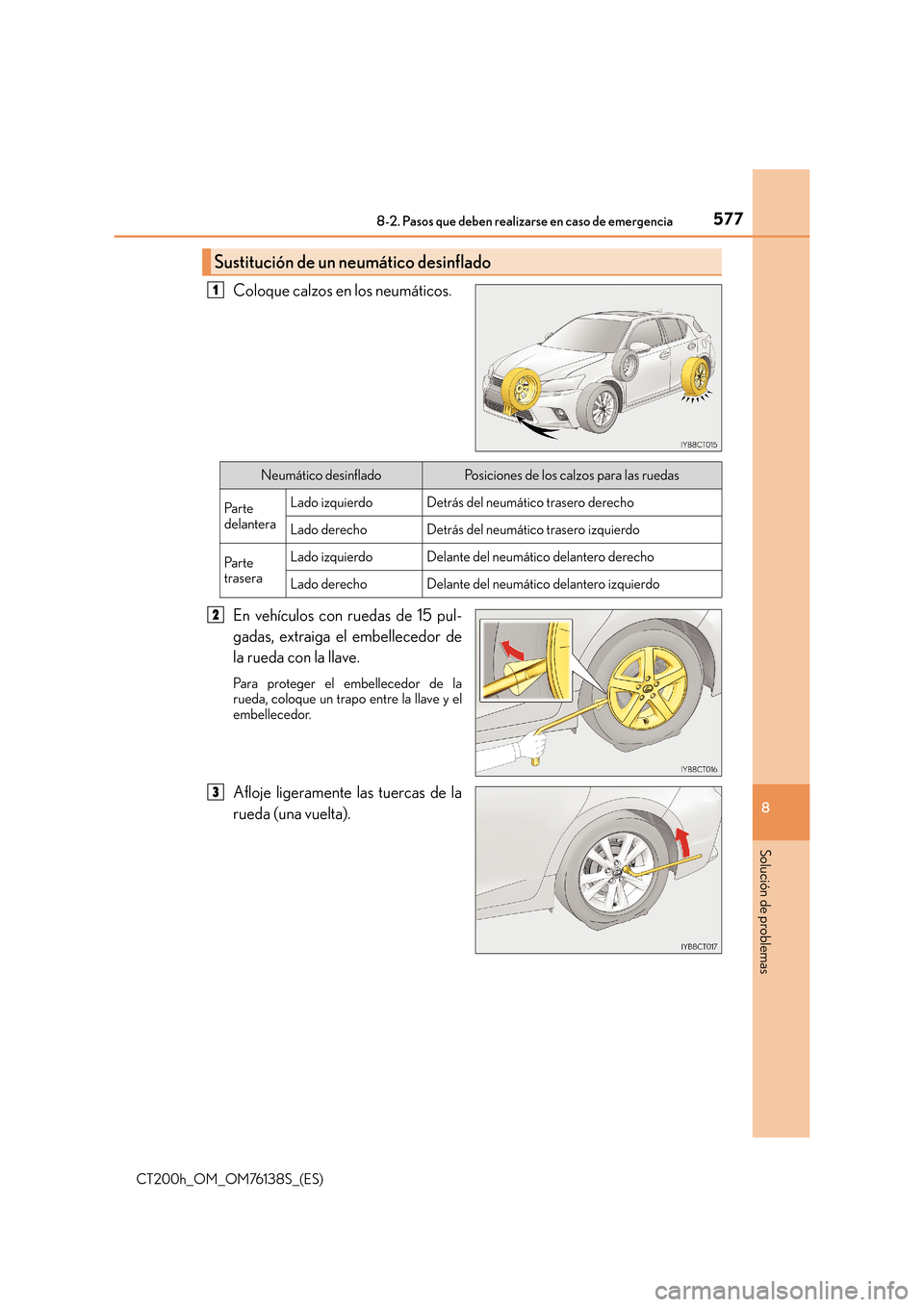

2014 Lexus CT200h Manual del propietario (in Spanish)

5778-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas
Coloque calzos en los neumáticos.
En vehículos con ruedas de 15 pul-
gadas, extraiga el embellecedor de
la rueda con la llave.
Para proteger el embellecedor de la
rueda, coloque un trapo entre la llave y el
embellecedor.
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Pa r t e
delanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Pa r t e
traseraLado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
3

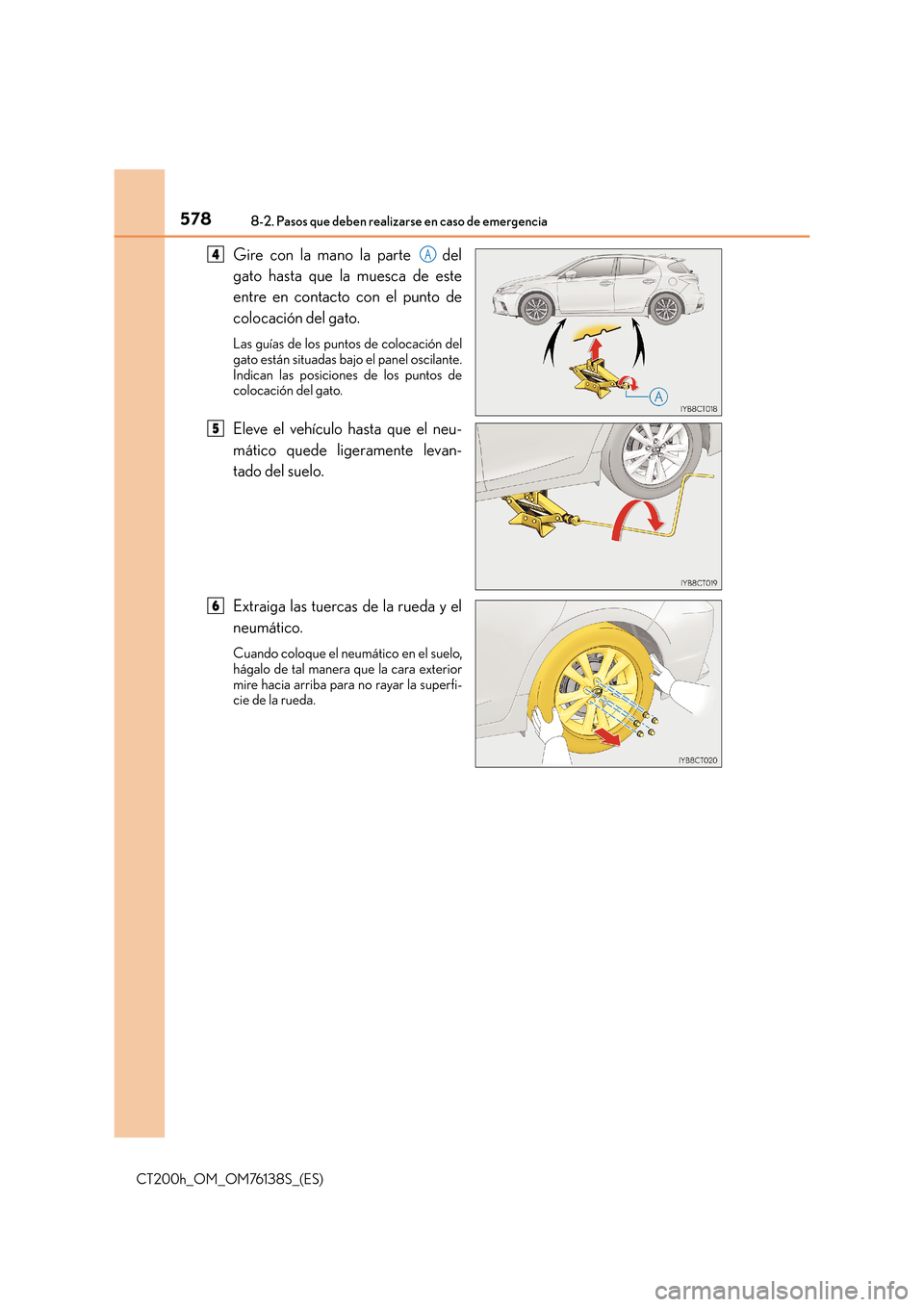

5788-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
Gire con la mano la parte del
gato hasta que la muesca de este
entre en contacto con el punto de
colocación del gato.
Las guías de los puntos de colocación del
gato están situadas bajo el panel oscilante.
Indican las posiciones de los puntos de
colocación del gato.
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Extraiga las tuercas de la rueda y el
neumático.
Cuando coloque el neumático en el suelo,
hágalo de tal manera que la cara exterior
mire hacia arriba para no rayar la superfi-
cie de la rueda.
4A
5
6

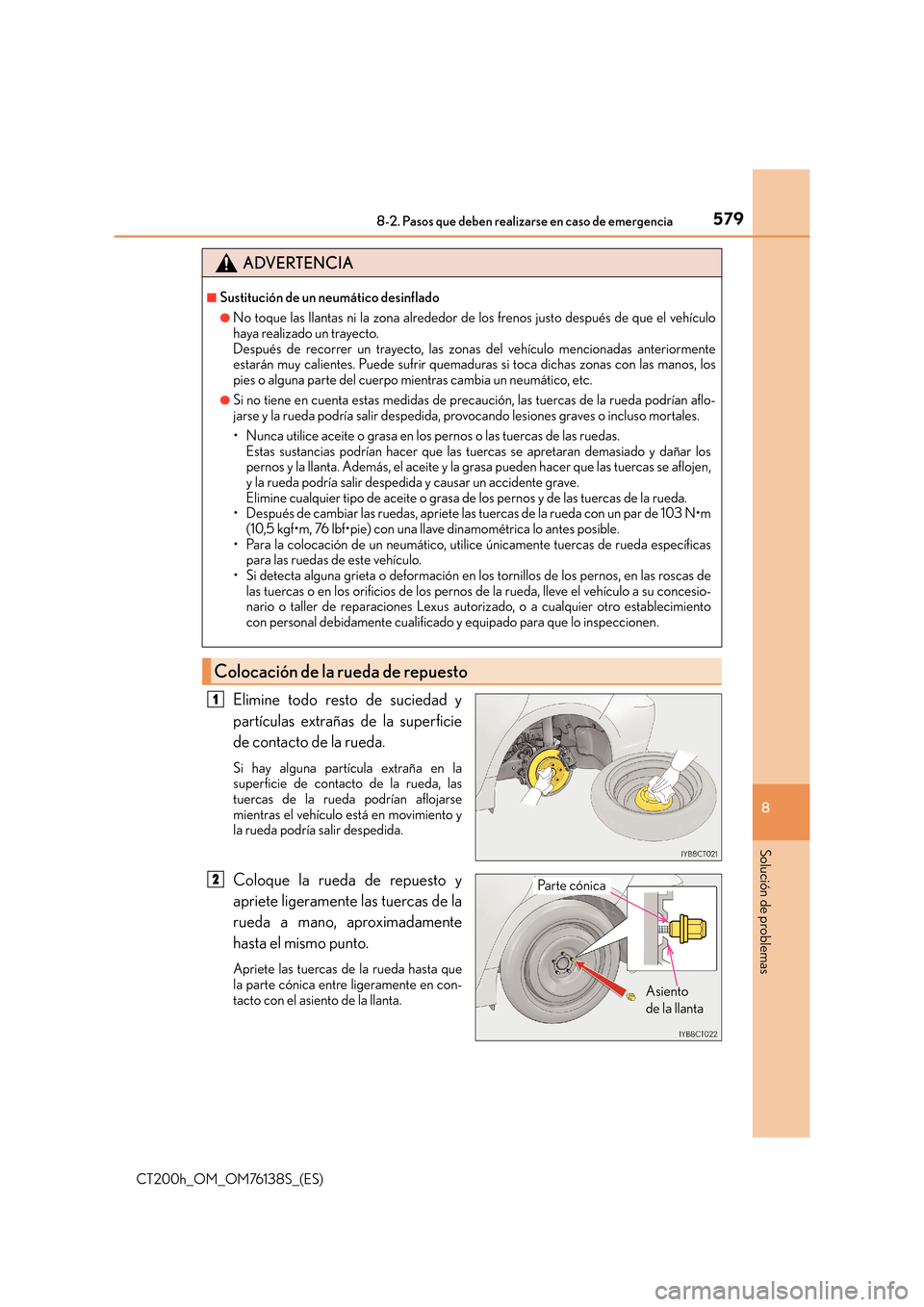

5798-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas
Elimine todo resto de suciedad y
partículas extrañas de la superficie
de contacto de la rueda.
Si hay alguna partícula extraña en la
superficie de contacto de la rueda, las
tuercas de la rueda podrían aflojarse
mientras el vehículo está en movimiento y
la rueda podría salir despedida.
Coloque la rueda de repuesto y
apriete ligeramente las tuercas de la
rueda a mano, aproximadamente
hasta el mismo punto.
Apriete las tuercas de la rueda hasta que
la parte cónica entre ligeramente en con-
tacto con el asiento de la llanta.
ADVERTENCIA
■Sustitución de un neumático desinflado
●No toque las llantas ni la zona alrededor de los frenos justo después de que el vehículo
haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anteriormente
estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas con las manos, los
pies o alguna parte del cuerpo mientras cambia un neumático, etc.
●Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda podrían aflo-
jarse y la rueda podría salir despedida, provocando lesiones graves o incluso mortales.
• Nunca utilice aceite o grasa en los pernos o las tuercas de las ruedas. Estas sustancias podrían hacer que las tuercas se apretaran demasiado y dañar los
pernos y la llanta. Además, el aceite y la grasa pueden hacer que las tuercas se aflojen,
y la rueda podría salir despedida y causar un accidente grave.
Elimine cualquier tipo de aceite o grasa de los pernos y de las tuercas de la rueda.
• Después de cambiar las ruedas, apriete las tuercas de la rueda con un par de 103 N•m (10,5 kgf•m, 76 lbf•pie) con una llave dinamométrica lo antes posible.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda específicas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los tornillos de los pernos, en las roscas de
las tuercas o en los orificios de los pernos de la rueda, lleve el vehículo a su concesio-
nario o taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento
con personal debidamente cualificado y equipado para que lo inspeccionen.
Colocación de la rueda de repuesto
1
Asiento
de la llanta
Parte cónica2

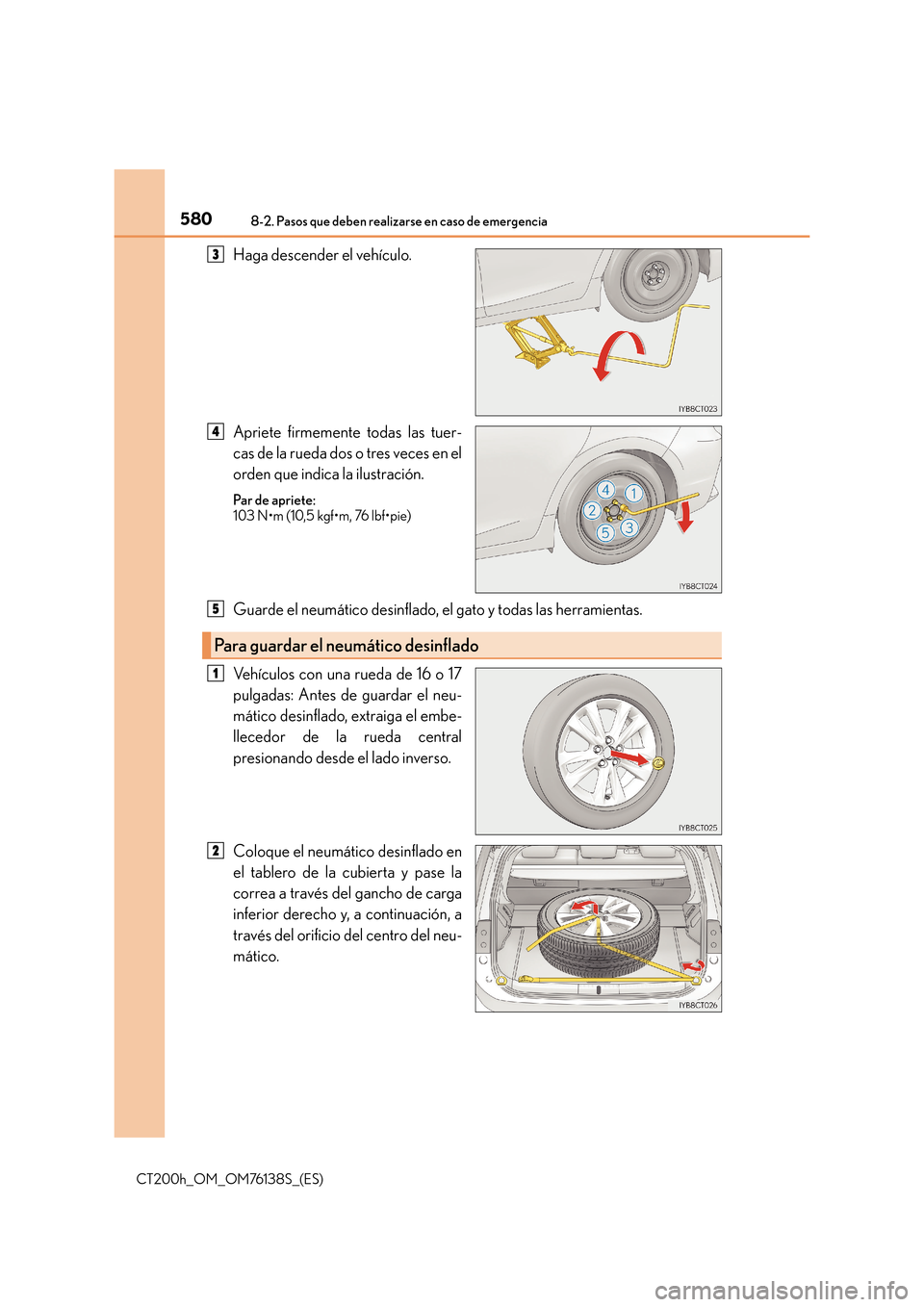

5808-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
Haga descender el vehículo.
Apriete firmemente todas las tuer-
cas de la rueda dos o tres veces en el
orden que indica la ilustración.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
Guarde el neumático desinflado, el gato y todas las herramientas.
Vehículos con una rueda de 16 o 17
pulgadas: Antes de guardar el neu-
mático desinflado, extraiga el embe-
llecedor de la rueda central
presionando desde el lado inverso.
Coloque el neumático desinflado en
el tablero de la cubierta y pase la
correa a través del gancho de carga
inferior derecho y, a continuación, a
través del orificio del centro del neu-
mático.
3
4
Para guardar el neumático desinflado
5
1
2

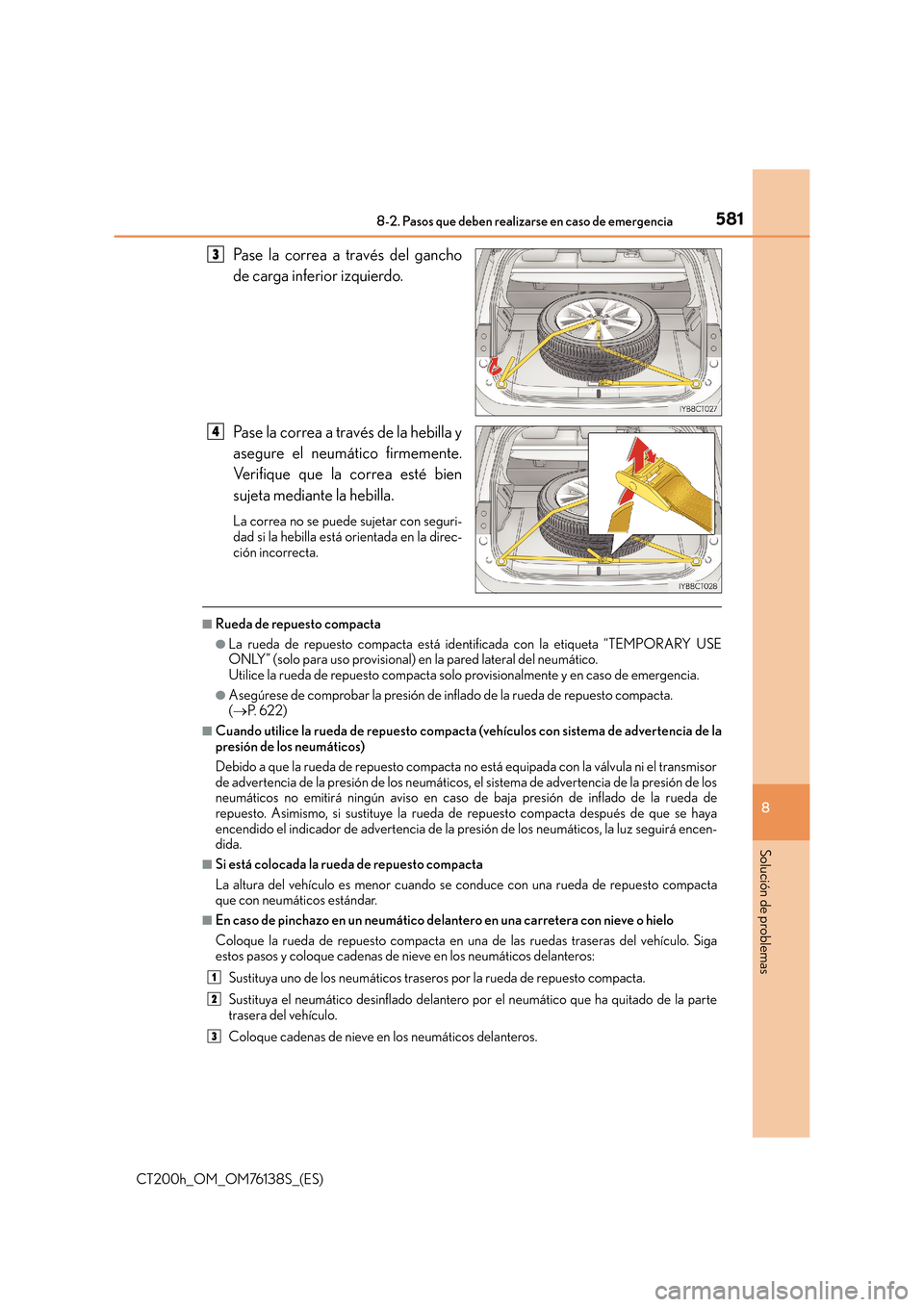

5818-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas
Pase la correa a través del gancho
de carga inferior izquierdo.
Pase la correa a través de la hebilla y
asegure el neumático firmemente.
Verifique que la correa esté bien
sujeta mediante la hebilla.
La correa no se puede sujetar con seguri-
dad si la hebilla está orientada en la direc-
ción incorrecta.
■Rueda de repuesto compacta
●La rueda de repuesto compacta está identificada con la etiqueta “TEMPORARY USE
ONLY” (solo para uso provisional) en la pared lateral del neumático.
Utilice la rueda de repuesto compacta solo provisionalmente y en caso de emergencia.
●Asegúrese de comprobar la presión de inflado de la rueda de repuesto compacta.
( → P. 622)
■Cuando utilice la rueda de repuesto compacta (vehículos con sistema de advertencia de la
presión de los neumáticos)
Debido a que la rueda de repuesto compacta no está equipada con la válvula ni el transmisor
de advertencia de la presión de los neumáticos, el sistema de advertencia de la presión de los
neumáticos no emitirá ningún aviso en caso de baja presión de inflado de la rueda de
repuesto. Asimismo, si sustituye la rueda de repuesto compacta después de que se haya
encendido el indicador de advertencia de la presión de los neumáticos, la luz seguirá encen-
dida.
■Si está colocada la rueda de repuesto compacta
La altura del vehículo es menor cuando se conduce con una rueda de repuesto compacta
que con neumáticos estándar.
■En caso de pinchazo en un neumático delantero en una carretera con nieve o hielo
Coloque la rueda de repuesto compacta en una de las ruedas traseras del vehículo. Siga
estos pasos y coloque cadenas de nieve en los neumáticos delanteros:
Sustituya uno de los neumáticos traseros por la rueda de repuesto compacta.
Sustituya el neumático desinflado delantero por el neumático que ha quitado de la parte
trasera del vehículo.
Coloque cadenas de nieve en los neumáticos delanteros.
3
4
1
2
3

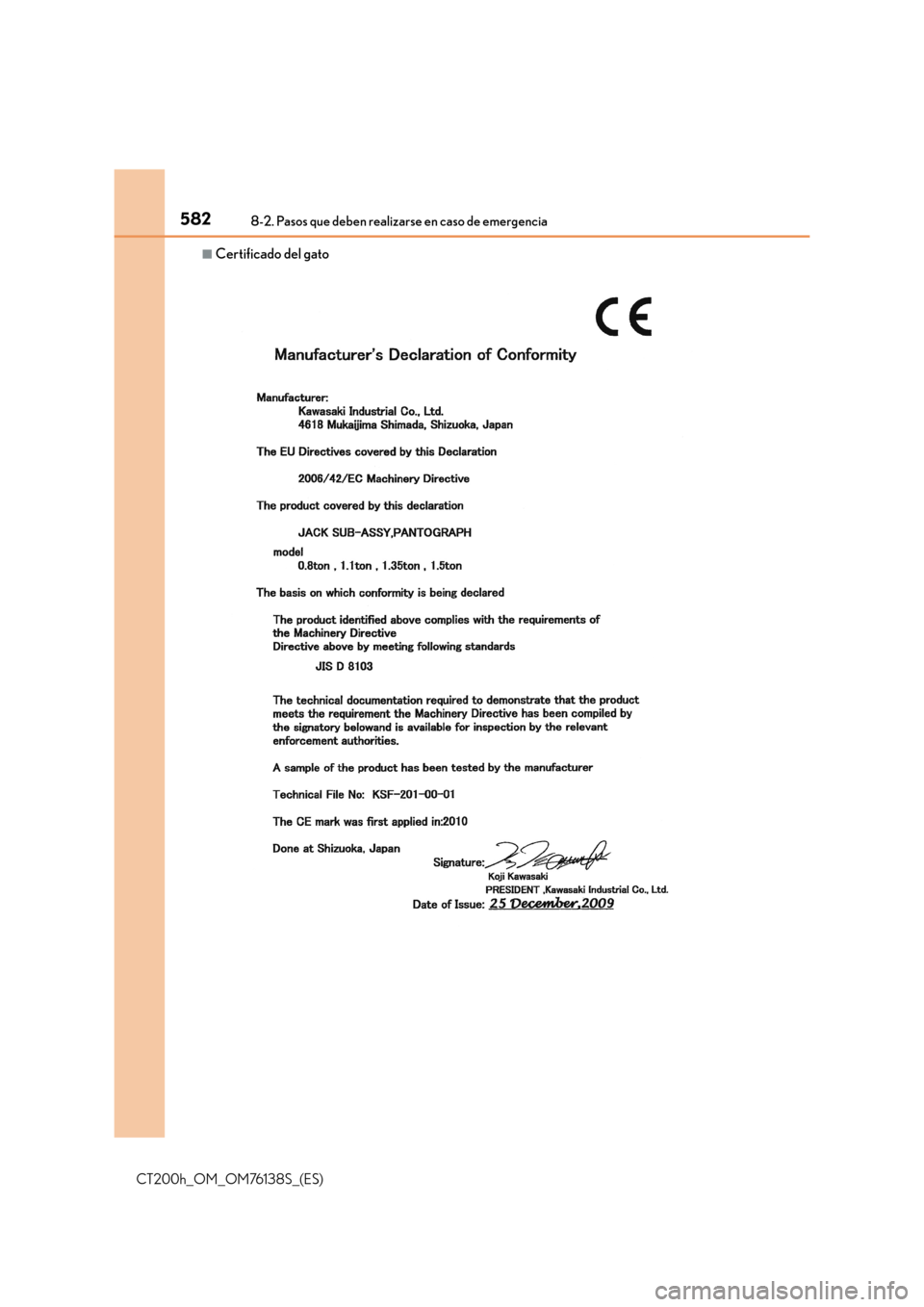

5828-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
■Certificado del gato

5838-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
8
Solución de problemas
ADVERTENCIA
■Cuando se utilice una rueda de repuesto compacta
●Recuerde que la rueda de repuesto suministrada está especialmente diseñada para utili-
zarla en este vehículo. No utilice la rueda de repuesto en otro vehículo.
●No utilice más de una rueda de repuesto a la vez.
●Sustituya la rueda de repuesto por una normal lo antes posible.
●Evite acelerar repentinamente, girar el volant e de manera abrupta, frenar bruscamente y
realizar cambios de marcha que provoquen el frenado brusco del motor.
■Si está colocada la rueda de repuesto compacta
Puede que no se detecte de forma adecuada la velocidad del vehículo, impidiendo que los
siguientes sistemas funcionen correctamente:
■Límite de velocidad al utilizar la rueda de repuesto compacta
No conduzca a una velocidad superior a 80 km /h (50 mph) cuando circule con una rueda
de repuesto compacta.
La rueda de repuesto compacta no se ha diseñado para conducir a velocidades elevadas.
Si no tiene en cuenta esta indicación podría sufrir un accidente y provocar lesiones graves o
incluso mortales.
■Después de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se encuen-
tran bien colocados en sus respectivos emplazamientos para evitar posibles lesiones en
caso de colisión o frenazo.
■Al guardar el neumático desinflado
●Asegúrese de que los respaldos traseros se encuentren en su posición original.
●Asegúrelo con una correa para atar neumáticos. En caso contrario, el neumático desin-
flado puede salir despedido en caso de frenazo o accidente inesperado, lo que podría
provocar una lesión grave o incluso mortal.
• ABS y asistencia al freno
•VSC
•TRC
• Control de la velocidad de crucero (si el
vehículo dispone de ello)
• Control de la velocidad de crucero asis- tido por radar
(si el vehículo dispone de ello)
• PCS (sistema de seguridad anticolisión) (si el vehículo dispone de ello) •EPS
• Sistema del monitor de visión trasera
(si el vehículo dispone de ello)
• Monitor de asistencia al estaciona- miento Lexus
(si el vehículo dispone de ello)
• Sensor de asistencia al estacionamiento Lexus
(si el vehículo dispone de ello)
• Sistema de navegación (si el vehículo dispone de ello)

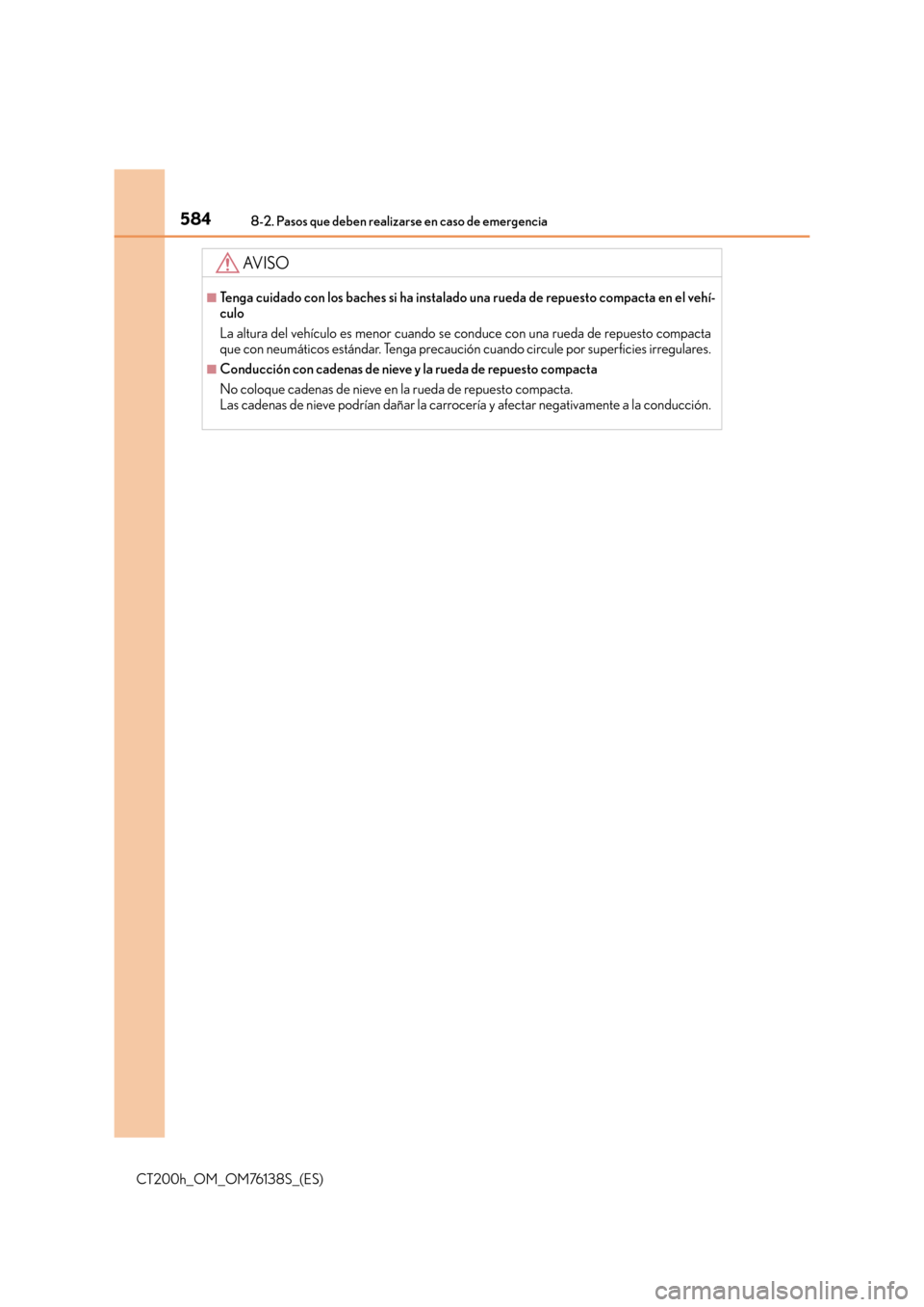

5848-2. Pasos que deben realizarse en caso de emergencia
CT200h_OM_OM76138S_(ES)
AV I S O
■Tenga cuidado con los baches si ha instalado una rueda de repuesto compacta en el vehí-
culo
La altura del vehículo es menor cuando se conduce con una rueda de repuesto compacta
que con neumáticos estándar. Tenga precaución cuando circule por superficies irregulares.
■Conducción con cadenas de nieve y la rueda de repuesto compacta
No coloque cadenas de nieve en la rueda de repuesto compacta.
Las cadenas de nieve podrían dañar la carrocería y afectar negativamente a la conducción.
