2014 Lexus CT200h Manual del propietario (in Spanish)

2414-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
CT200h_OM_OM76138S_(ES)
Puede modificar el volumen del avisador acústico y las condiciones de funciona-
miento de la pantalla.
XSistema Lexus Display Audio
Pulse el botón “MENU” del mando de control de Lexus Display Audio y, a
continuación, seleccione “Configuración” en la pantalla.
Seleccione “Vehículo” y, a continuación, “LEXUS park assist” en la pantalla.
Seleccione el elemento que desea.
XSistema de navegación
Pulse el botón “MENU” del Remote Touch y, a continuación, seleccione
“Configuración” en la pantalla.
Seleccione “Vehículo” y, a continuación, “Configuración de LEXUS park
assist” en la pantalla.
Seleccione el elemento que desea.El volumen del avisador acústico se puede ajustar.
Puede elegir entre encender o apagar la pantalla del sensor de asistencia
al estacionamiento Lexus.
Puede ajustarse la pantalla del sensor central trasero, así como la indica-
ción del tono.
Configuración del sensor de asisten cia al estacionamiento Lexus (vehí-
culos con sistema Lexus Display Audio o sistema de navegación)
1
2
3
1
2
3
XPantalla de Lexus Display AudioXPantalla del sistema de navegación
1
2
3

2424-5. Utilización de los sistemas de asistencia a la conducción
CT200h_OM_OM76138S_(ES)
■Puede utilizarse el sensor de asistencia al estacionamiento Lexus cuando
●Sensores de esquina delanteros:
• El interruptor de arranque está en modo ON.
• La posición del cambio no está en P.
• La velocidad del vehículo es inferior a unos 10 km/h (6 mph). (A cualquier velocidad, cuando la posición del cambio está en R)
●Sensores de esquina traseros y sensores centrales traseros:
• El interruptor de arranque está en modo ON.
• La posición del cambio está en R.
■Pantalla del sensor de asistencia al estacionamiento Lexus
Cuando se detecta un obstáculo mientras se está usando el sistema del monitor de visión tra-
sera o el monitor de asistencia al estacionamiento Lexus, el indicador de advertencia apare-
cerá en la esquina superior de la pantalla, aunque se haya seleccionado la opción de pantalla
desactivada.
■Información sobre la detección de los sensores
●Las zonas de detección del sensor se limitan a las zonas situadas alrededor del paracho-
ques del vehículo.
●Determinadas circunstancias del vehículo y el entorno pueden afectar a la capacidad del
sensor para detectar correctamente los obstáculos. A continuación, se describen algunos
casos.
• Los sensores están sucios, tienen nieve o hielo. (Este problema se soluciona limpiando
los sensores).
• El sensor está helado. (Este problema se soluciona descongelando la zona correspon-
diente).
En condiciones climáticas particularmente frías, si un sensor está helado, la pantalla
puede presentar una imagen anómala y los obstáculos pueden pasar desapercibidos.
• El sensor está tapado de alguna forma.
• El vehículo se inclina considerablemente hacia un lado.
• En una calzada con muchos baches, inclinación considerable, gravilla o hierba.
• El entorno del vehículo es ruidoso, debido a cláxones, motores de motos, frenos de aire comprimido de vehículos grandes o demás ruidos fuertes que producen ondas ultrasó-
nicas.
• Se encuentra cerca de otro vehículo equipado con sensores de asistencia al estaciona- miento.
• El sensor está cubierto de espray o mucha lluvia.
• El vehículo está equipado con un poste en la aleta o una antena inalámbrica.
• Hay anillas de remolcado de emergencia instaladas.
• El parachoques o el sensor reciben un fuerte impacto.
• El vehículo se acerca a un bordillo alto o curvado.
• La luz del sol es muy intensa o la temperatura muy baja.
• Es imposible detectar la zona situada justo debajo de los parachoques.
• Si los obstáculos están demasiado próximos al sensor.
• Se ha instalado una suspensión que no es genuina de Lexus (suspensión más baja, etc.).
• Puede ocurrir que las personas no se detecten si llevan ciertos tipos de tejidos.
Además de los ejemplos mencionados, en algunos casos, los sensores pueden calcular
que la distancia a las señales u otros obstáculos es menor de la que existe en realidad,
debido a su forma.

2434-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
CT200h_OM_OM76138S_(ES)
●Es posible que el sensor no detecte obstáculos de determinadas formas. Preste especial
atención a los obstáculos siguientes:
• Cables, vallas, cuerdas, etc.
• Algodón, nieve y demás materiales que absorben ondas de sonido
• Objetos puntiagudos
• Obstáculos bajos
• Obstáculos altos con partes que sobresalen hacia su vehículo
●Se pueden producir las siguientes situaciones durante el uso.
• En función de la forma del obstáculo y otros factores, la distancia de detección puede
reducirse o la detección puede ser imposible.
• Los obstáculos puede que no se detecten si se encuentran demasiado cerca del sensor.
• Se producirá un pequeño retraso entre la detección del obstáculo y su visualización. Incluso a velocidades reducidas, existe la posibilidad de que el obstáculo entre dentro
de las áreas de detección del sensor antes de que se visualice la pantalla y suene el avi-
sador acústico.
• Los postes delgados o los objetos que se encuentren en una posición inferior a la del
sensor puede que no se detecten cuando el vehículo se acerque a ellos, aunque se
hayan detectado previamente.
• Puede resultar difícil oír los pitidos a causa del volumen del sistema de sonido o del ruido
del caudal de aire del sistema de aire acondicionado.
■Si se muestra un mensaje en la pantalla de información múltiple
→ P. 553
■Personalización
La configuración (p. ej. el volumen del avisador acústico) puede cambiarse.
(Funciones personalizables: →P. 6 2 6 )
ADVERTENCIA
■Al utilizar el sensor de asistencia al estacionamiento Lexus
Tenga en cuenta las medidas de precaución que se indican a continuación.
De lo contrario, resultaría complicado conducir el vehículo de forma segura y podría pro-
vocarse un accidente.
●No utilice el sensor a velocidades superiores a los 10 km/h (6 mph).
●Las áreas de detección de los sensores y los tiempos de reacción son limitados. Para su
seguridad, al avanzar o retroceder, compruebe la zona alrededor del vehículo (especial-
mente los laterales del vehículo) y conduzca con precaución, utilizando el freno para con-
trolar la velocidad del vehículo.
●No instale ningún accesorio dentro de las zonas de detección de los sensores.

2444-5. Utilización de los sistemas de asistencia a la conducción
CT200h_OM_OM76138S_(ES)
AV I S O
■Al utilizar el sensor de asistencia al estacionamiento Lexus
En las situaciones siguientes, el sistema puede que no funcione correctamente debido a
una avería del sensor, etc. Lleve el vehículo a un concesionario o taller de reparaciones
Lexus autorizado, o a cualquier otro establecimiento con personal debidamente cualifi-
cado y equipado.
●La pantalla de funcionamiento del sensor de asistencia al estacionamiento Lexus parpa-
dea y se activa el avisador acústico cu ando no se detecta ningún obstáculo.
●Si el área alrededor de un sensor choca con algún objeto o recibe un fuerte impacto.
●Si el parachoques golpea contra algún objeto.
●Si la visualización se muestra continuamente sin que se escuche un pitido, excepto
cuando se haya activado el interruptor para silenciar el avisador acústico.
●Si se produce un error en la visualización , compruebe el sensor en primer lugar.
Si el error se produce aunque no haya hielo, nieve ni barro en el sensor, es posible que el
sensor esté averiado.
■Notas para cuando lave el vehículo
Procure no salpicar agua ni vapor con de masiada fuerza en la zona del sensor.
Podría afectar al funcionamiento del sensor.

245
4
4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
CT200h_OM_OM76138S_(ES)
Sistema del monitor de visión trasera∗
La imagen trasera se visualiza cuando la posición del cambio está en R y el inte-
rruptor de arranque está en modo ON.
El sistema del monitor de visión trasera se desactivará cuando la posición del cambio esté
en cualquier posición distinta de R.
Tipo de sistema Lexus Display Audio: Cuando la posición del cambio se desplaza a la
posición R y se pulsa un botón de modo (como “MENU”), el sistema del monitor de visión
trasera se cancela y la pantalla pasa al modo del botón que se ha pulsado.
∗: Si el vehículo dispone de ello
El sistema del monitor de visión tr
asera ayuda al conductor mostrándole
líneas de guía, así como una imagen de la zona que está detrás del vehículo,
mientras se retrocede, por ejemplo, al estacionar.
Las ilustraciones de la pantalla utilizadas en este documento se ofrecen a
modo de ejemplo y pueden diferir de la imagen que aparece realmente en la
pantalla.
XTipo de espejo retrovisorXTipo de sistema Lexus Display
Audio

2464-5. Utilización de los sistemas de asistencia a la conducción
CT200h_OM_OM76138S_(ES)●
Para apagar temporalmente el
monitor cuando está encendido.
Pulse el botón “AUTO”. El indicador
debería ponerse naranja.
El monitor se volverá a encender
automáticamente después de des-
activar el interruptor de arranque y
colocarlo en modo ON.
●Para encender manualmente el monitor cuando está apagado.
Pulse el botón “AUTO”. El in
dicador debería ponerse verde.
■Cuando utilice el sistema del monitor de visión trasera
La función antideslumbramiento del espejo retrovisor interior se cancelará.
■Apagado automático
La pantalla se apaga automáticamente después de 5 minutos.
Cambio de la pantalla (tipo de espejo retrovisor)

2474-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
CT200h_OM_OM76138S_(ES)■

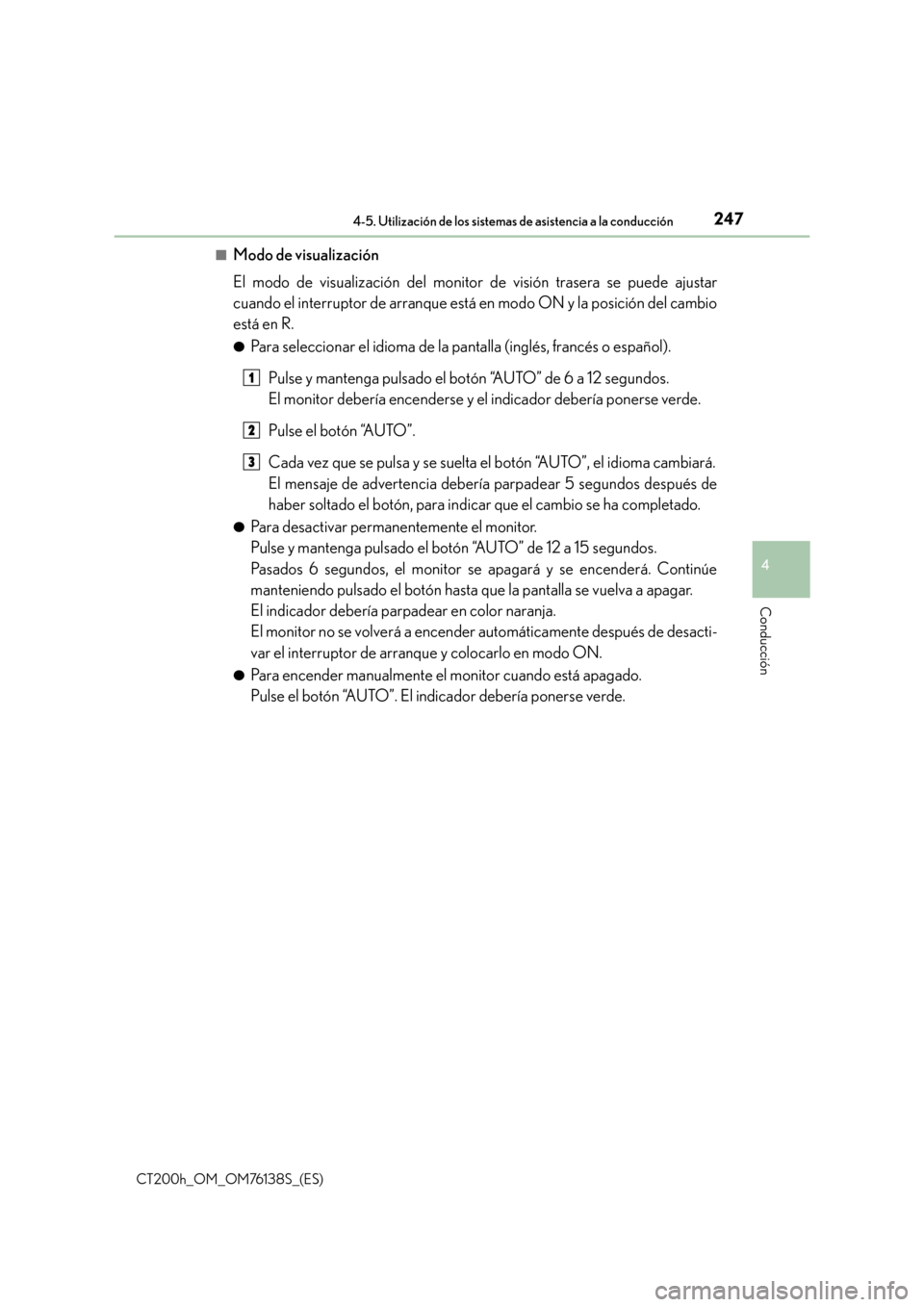

Modo de visualización
El modo de visualización del monitor de visión trasera se puede ajustar
cuando el interruptor de arranque está en modo ON y la posición del cambio
está en R.
●Para seleccionar el idioma de la pantalla (inglés, francés o español).
Pulse y mantenga pulsado el botón “AUTO” de 6 a 12 segundos.
El monitor debería encenderse y el indicador debería ponerse verde.
Pulse el botón “AUTO”.
Cada vez que se pulsa y se suelta el botón “AUTO”, el idioma cambiará.
El mensaje de advertencia debería parpadear 5 segundos después de
haber soltado el botón, para indicar que el cambio se ha completado.
●Para desactivar permanentemente el monitor.
Pulse y mantenga pulsado el botón “AUTO” de 12 a 15 segundos.
Pasados 6 segundos, el monitor se apagará y se encenderá. Continúe
manteniendo pulsado el botón hasta que la pantalla se vuelva a apagar.
El indicador debería parpadear en color naranja.
El monitor no se volverá a encender automáticamente después de desacti-
var el interruptor de arranque y colocarlo en modo ON.
●Para encender manualmente el monitor cuando está apagado.
Pulse el botón “AUTO”. El indicador debería ponerse verde.
1
2
3

2484-5. Utilización de los sistemas de asistencia a la conducción
CT200h_OM_OM76138S_(ES)■
Descripción de la pantalla
La pantalla del sistema del monitor de visión trasera se visualizará si la posi-
ción del cambio se desplaza a la posición R mientras el interruptor de arran-
que se encuentra en modo ON.
Línea de guía de la anchura del vehículo
La línea indica una guía del recorrido cuando el vehículo circula marcha atrás en línea
recta.
La anchura mostrada es mayor que la anchura real del vehículo.
Línea de guía del centro del vehículo
Estas líneas indican el centro estimado del vehículo en el suelo.
Línea de guía de la distancia (roja)
La línea muestra una distancia detrás del vehículo, un punto situado a aproximada-
mente 0,5 m (1,5 pies) del borde del parachoques.
Línea de guía de la distancia (azul)
La línea muestra una distancia detrás del vehículo, un punto situado a aproximada-
mente 1 m (3 pies) del borde del parachoques.
Pantalla del sensor de asistencia al estacionamiento Lexus (si el vehículo
dispone de ello)
Tipo de sistema Lexus Display Audio: Si se detecta un obstáculo mientras el sensor de
asistencia al estacionamiento Lexus está activado, aparece una visualización en la
esquina superior derecha de la pantalla.
Utilización del sistema del monitor de visión trasera
1
2
3
4
5
