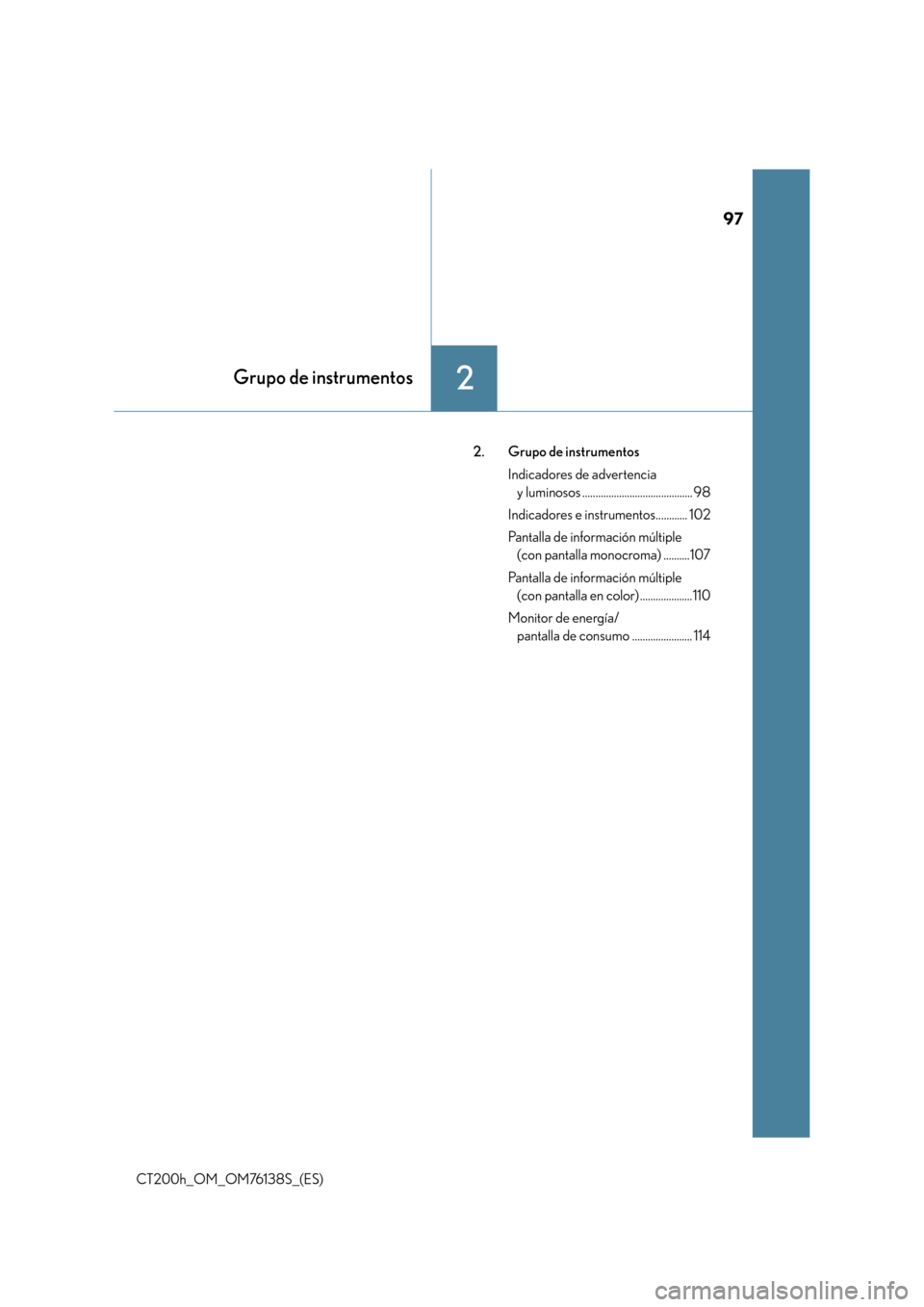

2014 Lexus CT200h Manual del propietario (in Spanish)

97
2Grupo de instrumentos
CT200h_OM_OM76138S_(ES)2. Grupo de instrumentos
Indicadores de advertencia y luminosos .......................................... 98
Indicadores e instrumentos............ 102
Pantalla de información múltiple (con pantalla monocroma) ..........107
Pantalla de información múltiple (con pantalla en color) ....................110
Monitor de energía/ pantalla de consumo ....................... 114

982. Grupo de instrumentos
CT200h_OM_OM76138S_(ES)

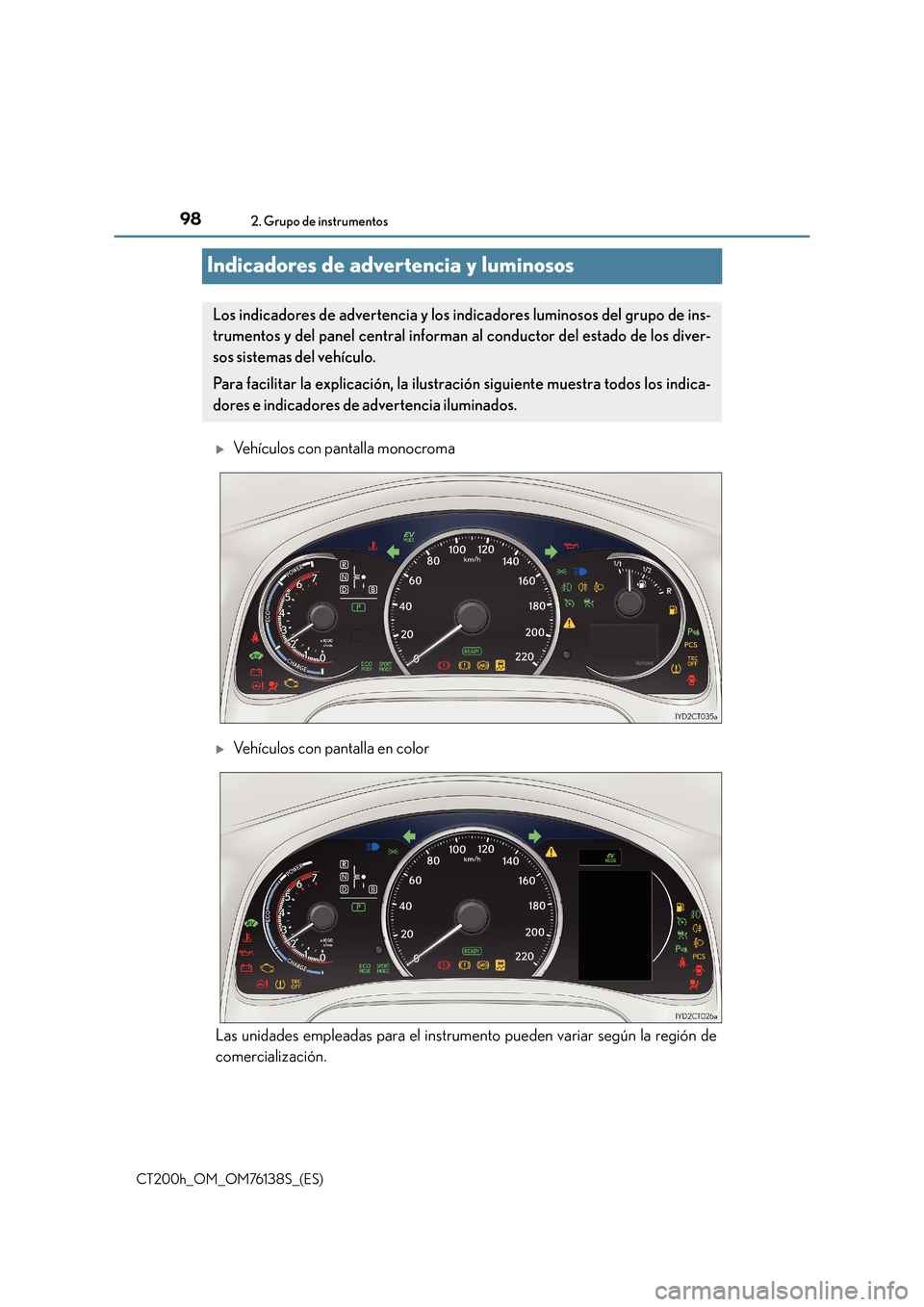

Indicadores de advertencia y luminosos
XVehículos con pantalla monocroma
XVehículos con pantalla en color
Las unidades empleadas para el instrumento pueden variar según la región de
comercialización.
Los indicadores de advertencia y los in dicadores luminosos del grupo de ins-
trumentos y del panel central informan al conductor del estado de los diver-
sos sistemas del vehículo.
Para facilitar la explicación, la ilustración siguiente muestra todos los indica-
dores e indicadores de advertencia iluminados.

992. Grupo de instrumentos
2
Grupo de instrumentos
CT200h_OM_OM76138S_(ES)

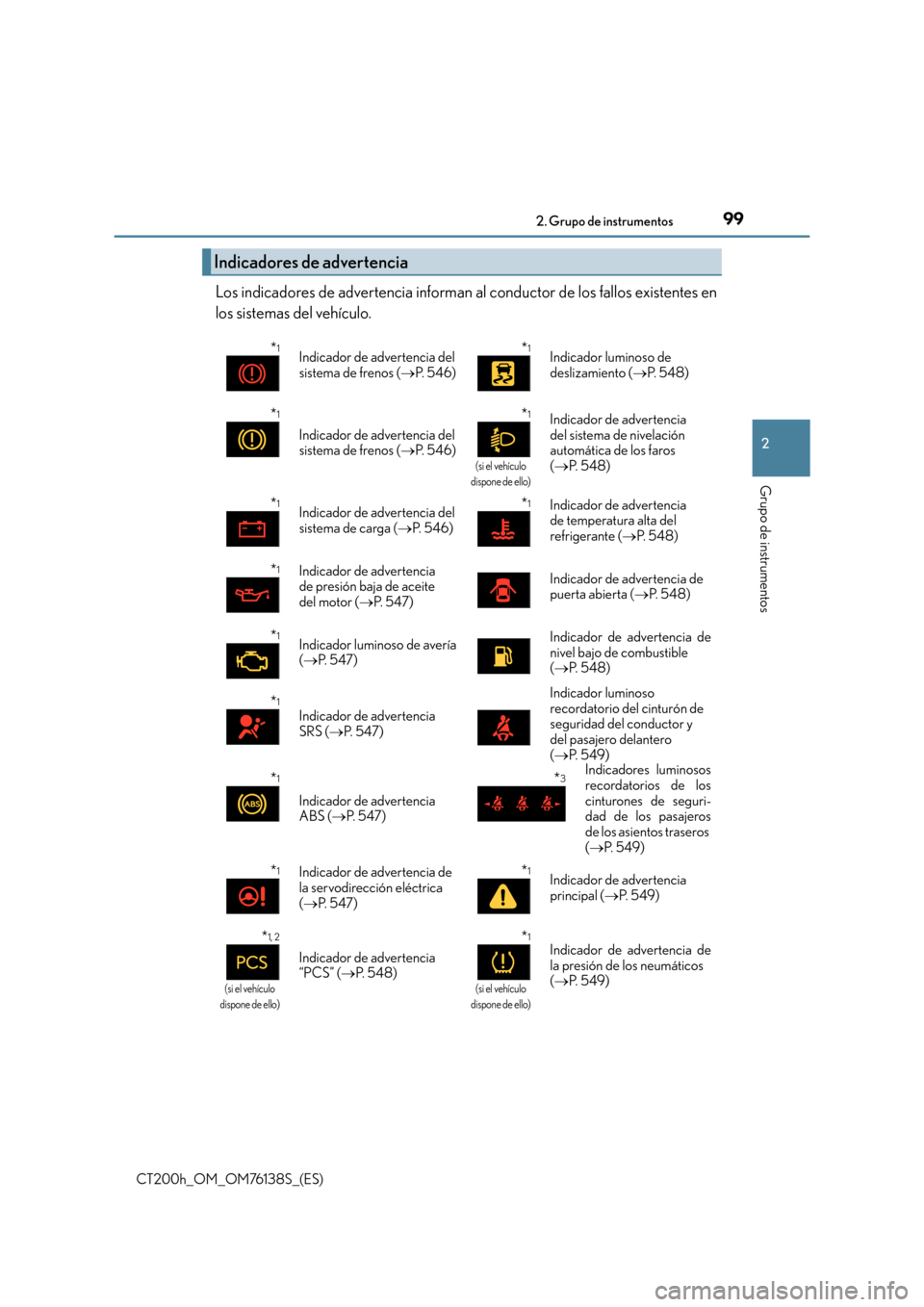

Los indicadores de advertencia informan al conductor de los fallos existentes en
los sistemas del vehículo.
Indicadores de advertencia
*1Indicador de advertencia del
sistema de frenos (→P. 5 4 6 )*1Indicador luminoso de
deslizamiento ( →P. 5 4 8 )
*1
Indicador de advertencia del
sistema de frenos ( →P. 5 4 6 )
*1
(si el vehículo
dispone de ello)
Indicador de advertencia
del sistema de nivelación
automática de los faros
( → P. 5 4 8 )
*1Indicador de advertencia del
sistema de carga ( →P. 5 4 6 )*1Indicador de advertencia
de temperatura alta del
refrigerante ( →P. 5 4 8 )
*1Indicador de advertencia
de presión baja de aceite
del motor ( →P. 5 4 7 ) Indicador de advertencia de
puerta abierta (
→P. 5 4 8 )
*1Indicador luminoso de avería
(→ P. 5 4 7 ) Indicador de advertencia de
nivel bajo de combustible
(
→ P. 5 4 8 )
*1Indicador de advertencia
SRS ( →P. 5 4 7 ) Indicador luminoso
recordatorio del cinturón de
seguridad del conductor y
del pasajero delantero
(
→ P. 5 4 9 )
*1
Indicador de advertencia
ABS ( →P. 5 4 7 )
*3Indicadores luminosos
recordatorios de los
cinturones de seguri-
dad de los pasajeros
de los asientos traseros
(→ P. 5 4 9 )
*1Indicador de advertencia de
la servodirección eléctrica
(→ P. 5 4 7 )*1Indicador de advertencia
principal ( →P. 5 4 9 )
*1, 2
(si el vehículo
dispone de ello)
Indicador de advertencia
“PCS” ( →P. 5 4 8 )
*1
(si el vehículo
dispone de ello)
Indicador de advertencia de
la presión de los neumáticos
( → P. 5 4 9 )

1002. Grupo de instrumentos
CT200h_OM_OM76138S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en modoON para indicar que se está realizando la comprobación del sistema. Se apagan cuando
se pone en marcha el sistema híbrido, o después de pocos segundos. Si los indicadores no
se encienden o no se apagan, es posible que ha ya una avería en el sistema. Lleve el vehí-
culo a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro esta-
blecimiento con personal debidamente cualifi cado y equipado para que lo inspeccionen.
*2: El indicador parpadea para indicar una avería.
*3: Esta luz se ilumina en el panel central.
Los indicadores informan al conductor del estado de funcionamiento de los dife-
rentes sistemas del vehículo.
Indicadores
Indicador luminoso de los
intermitentes (→P. 2 0 1 ) Indicador luminoso
“ECO MODE” (
→P. 2 5 7 )
Indicador luminoso de las
luces traseras ( →P. 2 0 3 ) Indicador luminoso
“SPORT MODE”
(
→ P. 2 5 7 )
Indicador luminoso de las
luces de carretera ( →P. 2 0 4 )
(si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero ( →P. 219, 222)
(si el vehículo
dispone de ello)
Indicador luminoso de las
luces antiniebla delanteras
( → P. 2 0 7 )
(si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero asistido por radar
( → P. 222)
Indicador luminoso de la luz
antiniebla trasera ( →P. 2 0 7 )
(si el vehículo
dispone de ello)
Indicador luminoso del
sensor de asistencia al
estacionamiento Lexus
( → P. 2 3 6 )
Indicador luminoso “READY”
( → P. 1 8 9 )
*1, 2Indicador luminoso de
deslizamiento
(→ P. 259, 262)
Indicador EV ( →P. 7 8 )
*1Indicador luminoso
“TRC OFF” ( →P. 2 5 9 )
Indicador de modo de
conducción EV ( →P. 1 9 4 )
*1, 3
(si el vehículo
dispone de ello)
Indicador de advertencia
“PCS” ( →P. 2 6 5 )

1012. Grupo de instrumentos
2
Grupo de instrumentos
CT200h_OM_OM76138S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en el modoON para indicar que se está realizando la comprobación del sistema. Se apagan cuando
se pone en marcha el sistema híbrido, o después de pocos segundos. Si los indicadores no
se encienden o no se apagan, es posible que ha ya una avería en el sistema. Lleve el vehí-
culo a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro esta-
blecimiento con personal debidamente cualifi cado y equipado para que lo inspeccionen.
*2: El indicador parpadea para indicar que el sistema está en funcionamiento.
*3: El indicador se enciende cuando se apaga el sistema. El indicador parpadea más rápido
de lo normal para indicar que el sistema está funcionando.
*4: Esta luz se ilumina en el panel central. Indicadores de posición del
cambio (
→P. 1 9 6 )
*1, 4Indicador luminoso
“PASSENGER AIR
BAG” ( →P. 55)
ADVERTENCIA
■Si un indicador de advertencia de un sistema de seguridad no se enciende
Si el indicador de un sistema de seguridad (como el indicador de advertencia ABS o el indi-
cador de advertencia SRS) no se enciende al poner en marcha el sistema híbrido, es posi-
ble que dichos sistemas no estén disponibles para protegerle en caso de accidente, lo que
podría ocasionar lesiones graves o mortales. En ese caso lleve inmediatamente el vehículo
a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier estableci-
miento con personal debidamente cualificado y equipado para que lo inspeccionen.

1022. Grupo de instrumentos
CT200h_OM_OM76138S_(ES)

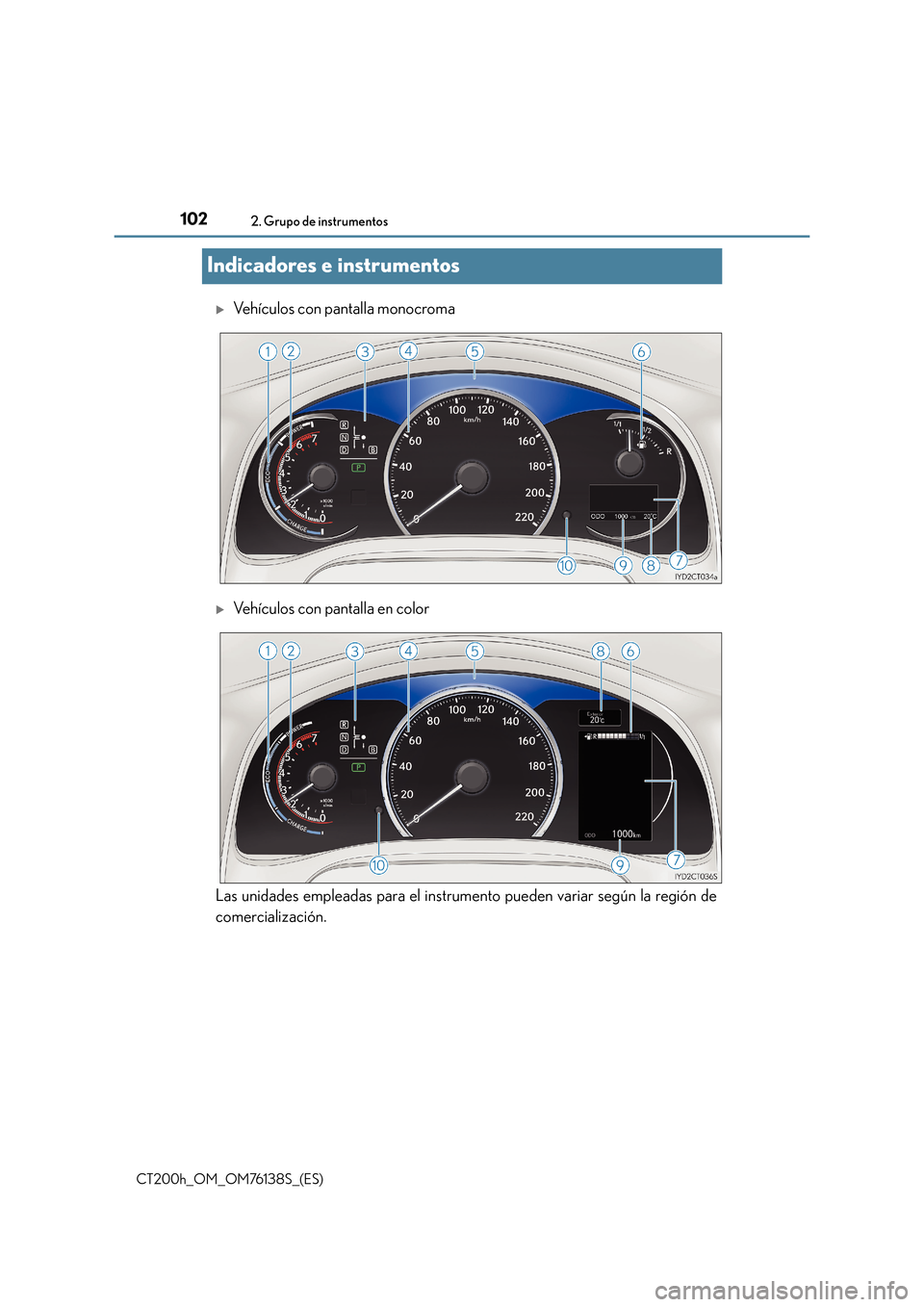

Indicadores e instrumentos
XVehículos con pantalla monocroma
XVehículos con pantalla en color
Las unidades empleadas para el instrumento pueden variar según la región de
comercialización.

1032. Grupo de instrumentos
2
Grupo de instrumentos
CT200h_OM_OM76138S_(ES)

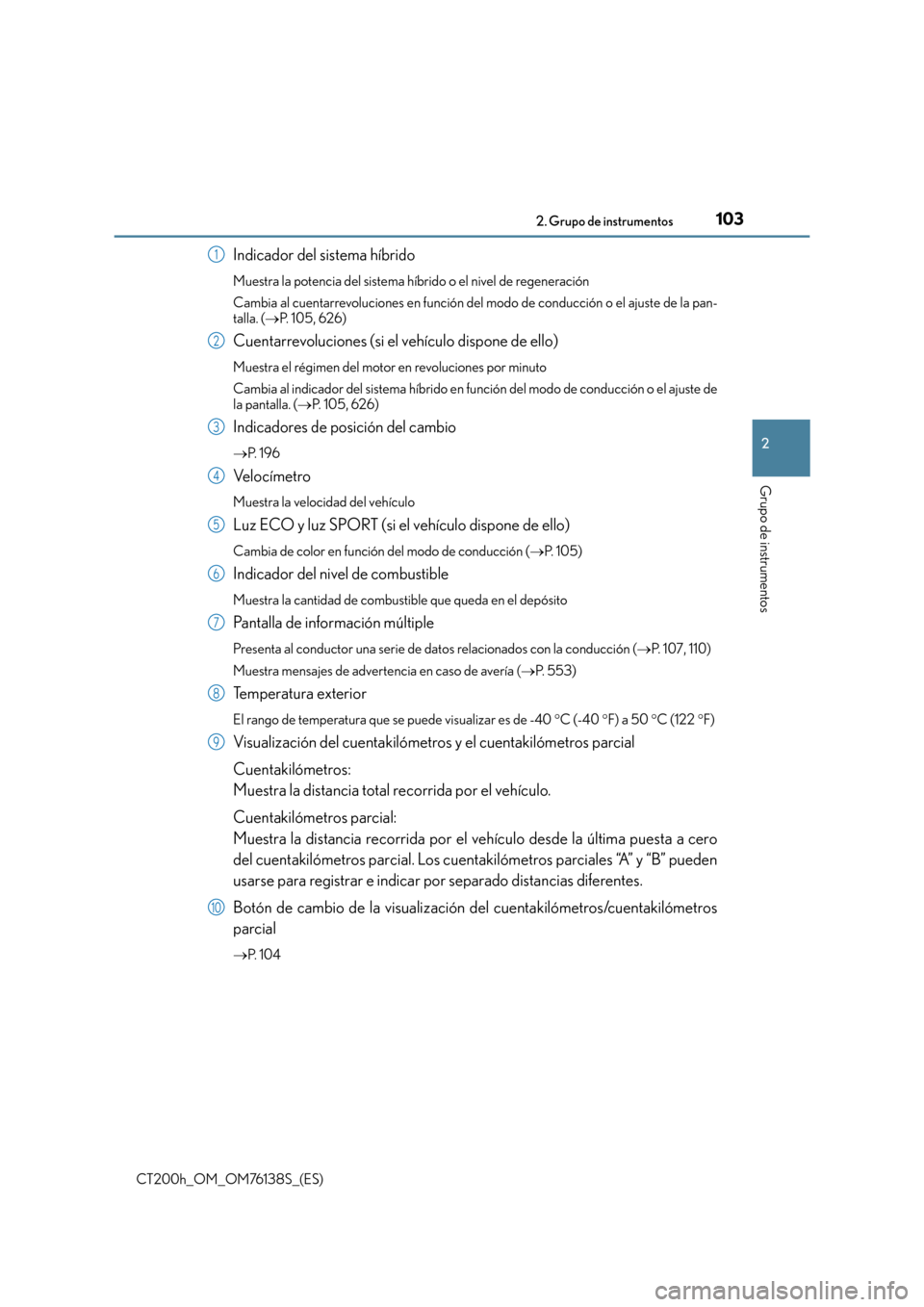

Indicador del sistema híbrido
Muestra la potencia del sistema híbrido o el nivel de regeneración
Cambia al cuentarrevoluciones en función del modo de conducción o el ajuste de la pan-
talla. (→P. 1 0 5 , 6 2 6 )
Cuentarrevoluciones (si el vehículo dispone de ello)
Muestra el régimen del motor en revoluciones por minuto
Cambia al indicador del sistema híbrido en fu nción del modo de conducción o el ajuste de
la pantalla. ( →P. 1 0 5 , 6 2 6 )
Indicadores de posición del cambio
→P. 1 9 6
Ve l o c í m e t r o
Muestra la velocidad del vehículo
Luz ECO y luz SPORT (si el vehículo dispone de ello)
Cambia de color en función del modo de conducción ( →P. 1 0 5 )
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Pantalla de información múltiple
Presenta al conductor una serie de datos relacionados con la conducción ( →P. 107, 110)
Muestra mensajes de advertencia en caso de avería ( →P. 5 5 3 )
Temperatura exterior
El rango de temperatura que se puede visualizar es de -40 °C (-40 °F) a 50 °C (122 °F)
Visualización del cuentakilómetros y el cuentakilómetros parcial
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo.
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero
del cuentakilómetros parcial. Los cuentakilómetros parciales “A” y “B” pueden
usarse para registrar e indicar por separado distancias diferentes.
Botón de cambio de la visualización del cuentakilómetros/cuentakilómetros
parcial
→ P. 1 0 4
1
2
3
4
5
6
7
8
9
10

1042. Grupo de instrumentos
CT200h_OM_OM76138S_(ES)

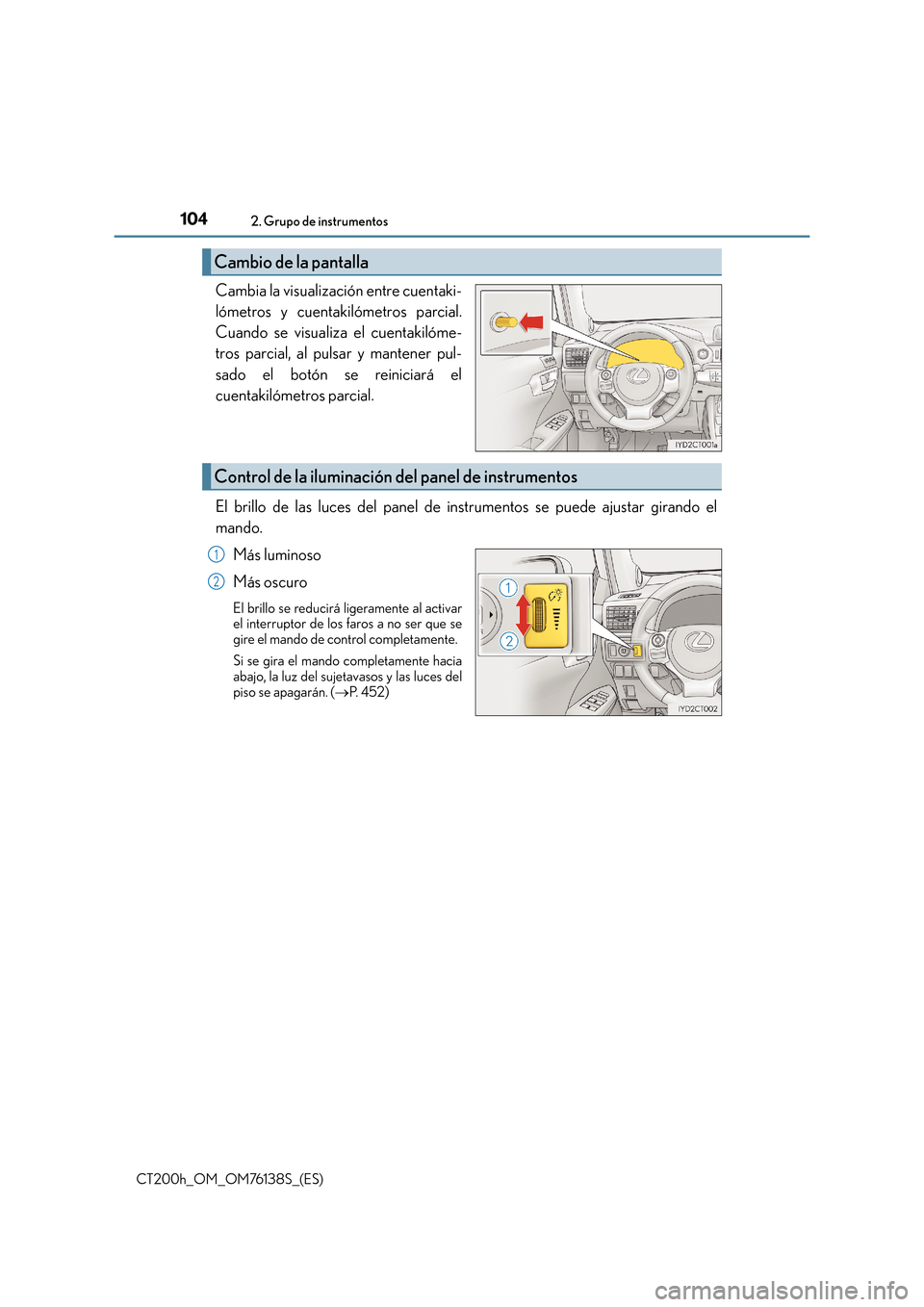

Cambia la visualización entre cuentaki-
lómetros y cuentakilómetros parcial.
Cuando se visualiza el cuentakilóme-
tros parcial, al pulsar y mantener pul-
sado el botón se reiniciará el
cuentakilómetros parcial.
El brillo de las luces del panel de instrumentos se puede ajustar girando el
mando. Más luminoso
Más oscuro
El brillo se reducirá ligeramente al activar
el interruptor de los faros a no ser que se
gire el mando de control completamente.
Si se gira el mando completamente hacia
abajo, la luz del sujetavasos y las luces del
piso se apagarán. ( →P. 4 5 2 )
Cambio de la pantalla
Control de la iluminación del panel de instrumentos
1
2
