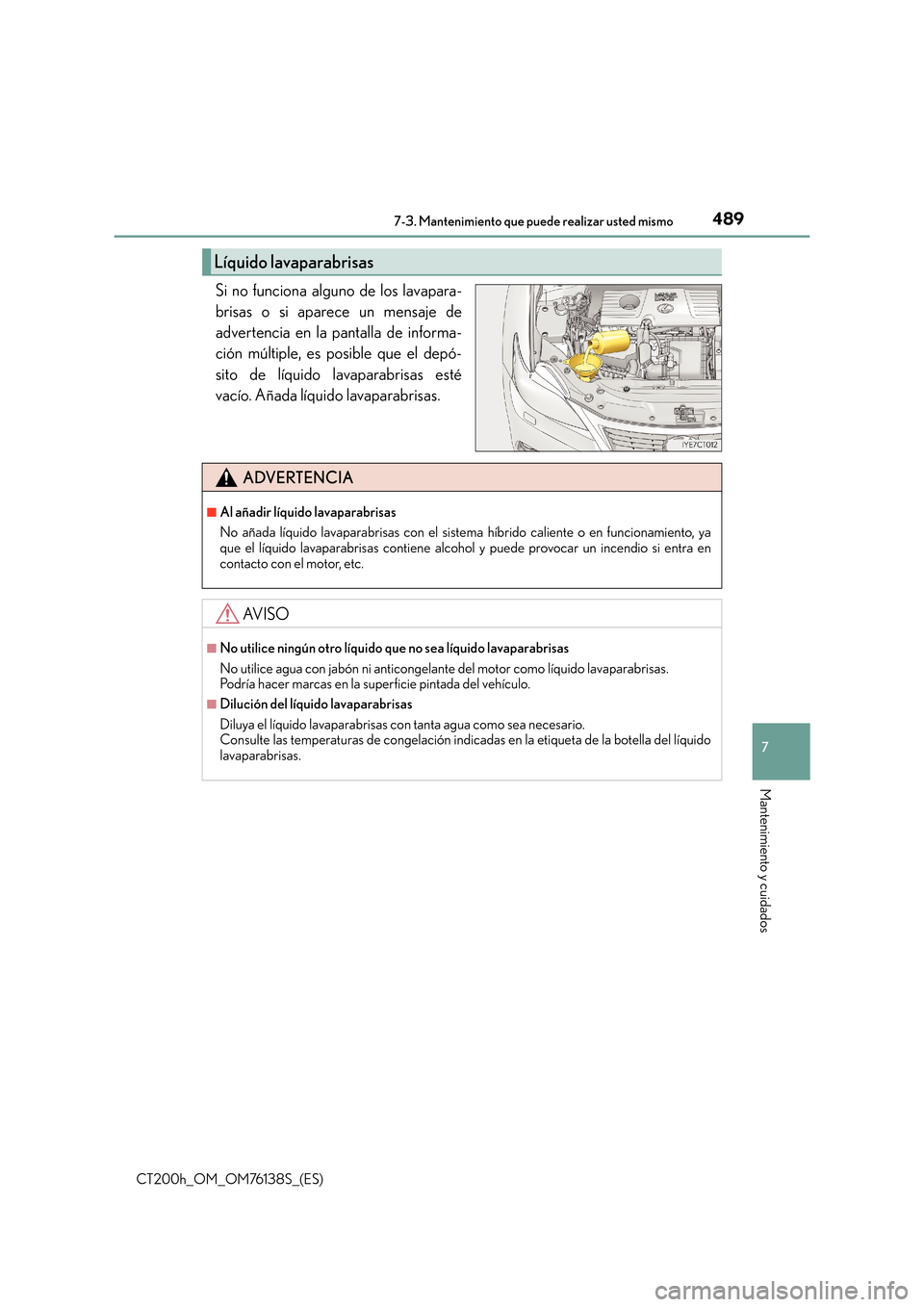

2014 Lexus CT200h Manual del propietario (in Spanish)

4897-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
Si no funciona alguno de los lavapara-
brisas o si aparece un mensaje de
advertencia en la pantalla de informa-
ción múltiple, es posible que el depó-
sito de líquido lavaparabrisas esté
vacío. Añada líquido lavaparabrisas.
Líquido lavaparabrisas
ADVERTENCIA
■Al añadir líquido lavaparabrisas
No añada líquido lavaparabrisas con el sistema híbrido caliente o en funcionamiento, ya
que el líquido lavaparabrisas contiene alcohol y puede provocar un incendio si entra en
contacto con el motor, etc.
AV I S O
■No utilice ningún otro líquido que no sea líquido lavaparabrisas
No utilice agua con jabón ni anticongelan te del motor como líquido lavaparabrisas.
Podría hacer marcas en la superficie pintada del vehículo.
■Dilución del líquido lavaparabrisas
Diluya el líquido lavaparabrisas con tanta agua como sea necesario.
Consulte las temperaturas de congelación indicadas en la etiqueta de la botella del líquido
lavaparabrisas.

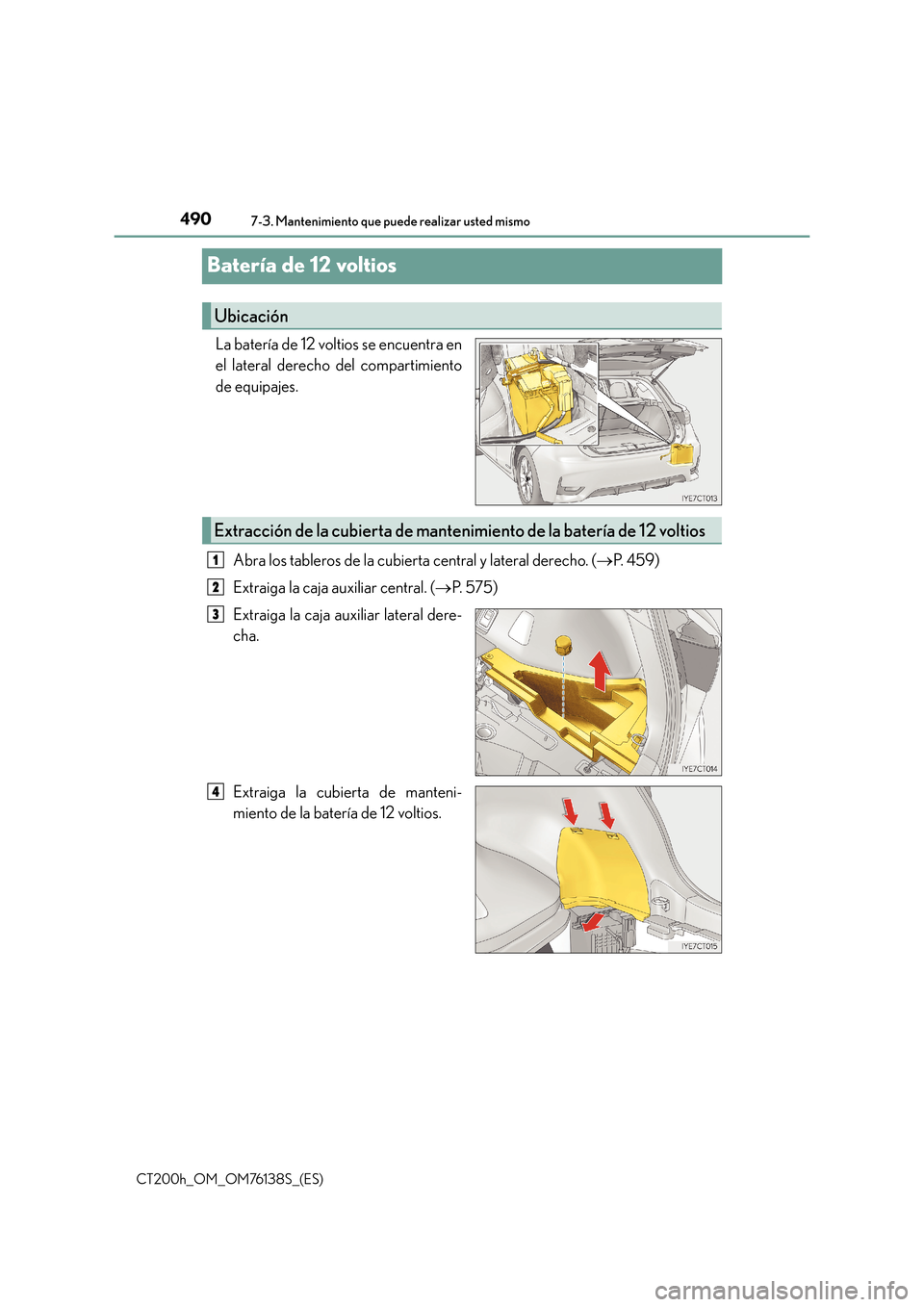

4907-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
Batería de 12 voltios
La batería de 12 voltios se encuentra en
el lateral derecho del compartimiento
de equipajes.Abra los tableros de la cubierta central y lateral derecho. ( →P. 4 5 9 )
Extraiga la caja auxiliar central. ( →P. 5 7 5 )
Extraiga la caja auxiliar lateral dere-
cha.
Extraiga la cubierta de manteni-
miento de la batería de 12 voltios.
Ubicación
Extracción de la cubierta de mantenimiento de la batería de 12 voltios
1
2
3
4

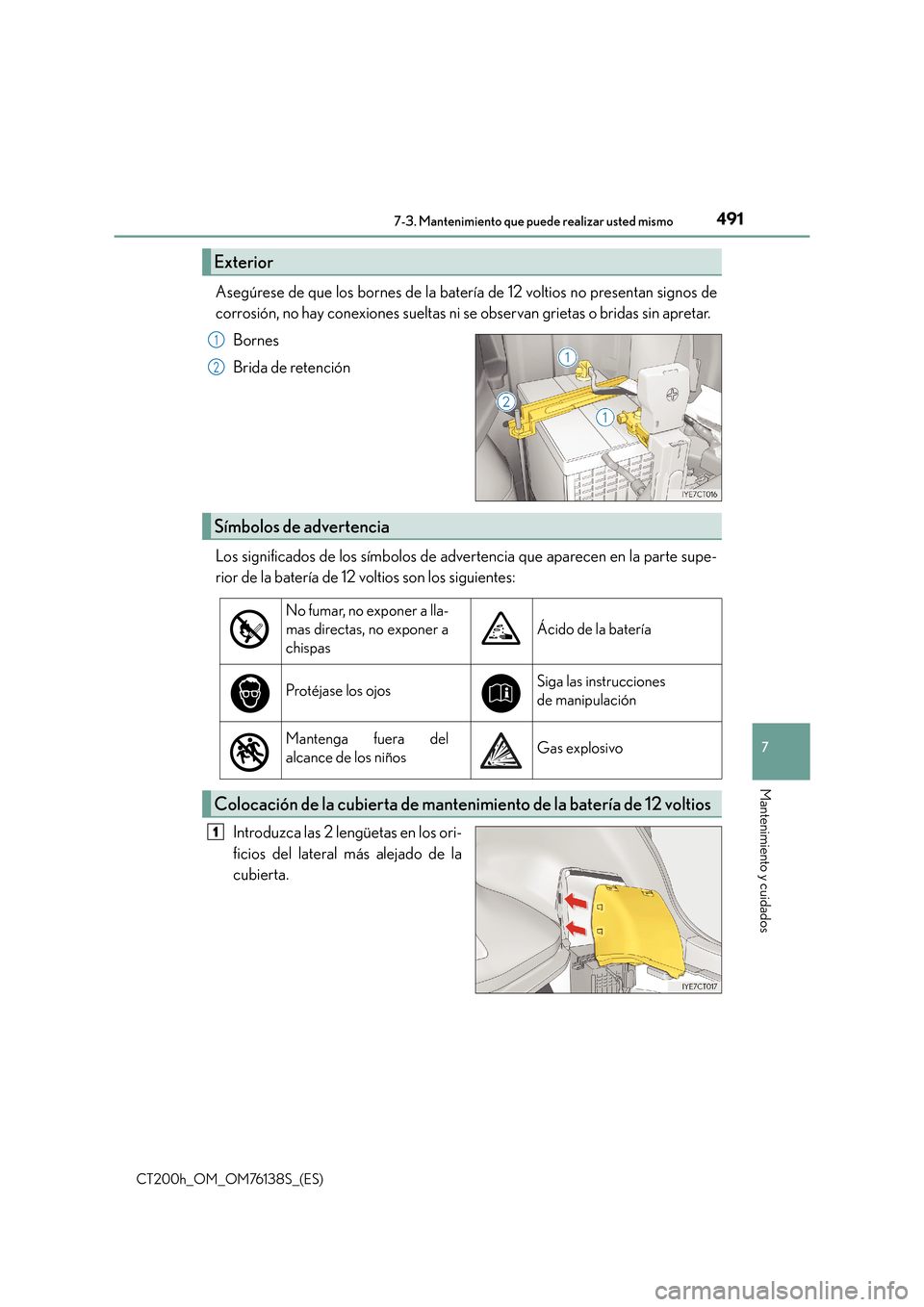

4917-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
Asegúrese de que los bornes de la batería de 12 voltios no presentan signos de
corrosión, no hay conexiones sueltas ni se observan grietas o bridas sin apretar.
Bornes
Brida de retención
Los significados de los símbolos de advertencia que aparecen en la parte supe-
rior de la batería de 12 voltios son los siguientes:
Introduzca las 2 lengüetas en los ori-
ficios del lateral más alejado de la
cubierta.
Exterior
1
2
Símbolos de advertencia
No fumar, no exponer a lla-
mas directas, no exponer a
chispas
Ácido de la batería
Protéjase los ojosSiga las instrucciones
de manipulación
Mantenga fuera del
alcance de los niñosGas explosivo
Colocación de la cubierta de manten imiento de la batería de 12 voltios
1

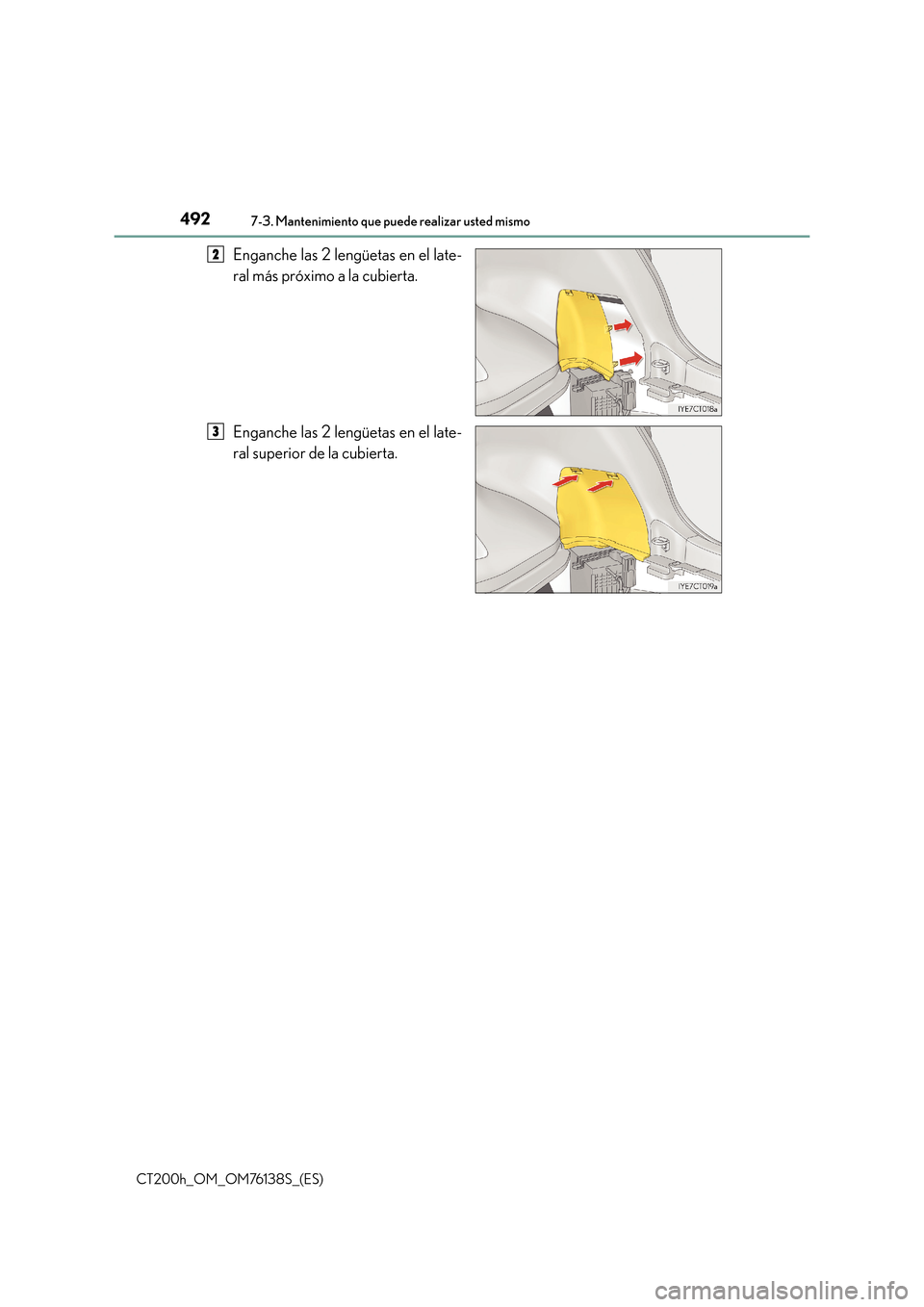

4927-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
Enganche las 2 lengüetas en el late-
ral más próximo a la cubierta.
Enganche las 2 lengüetas en el late-
ral superior de la cubierta.2
3

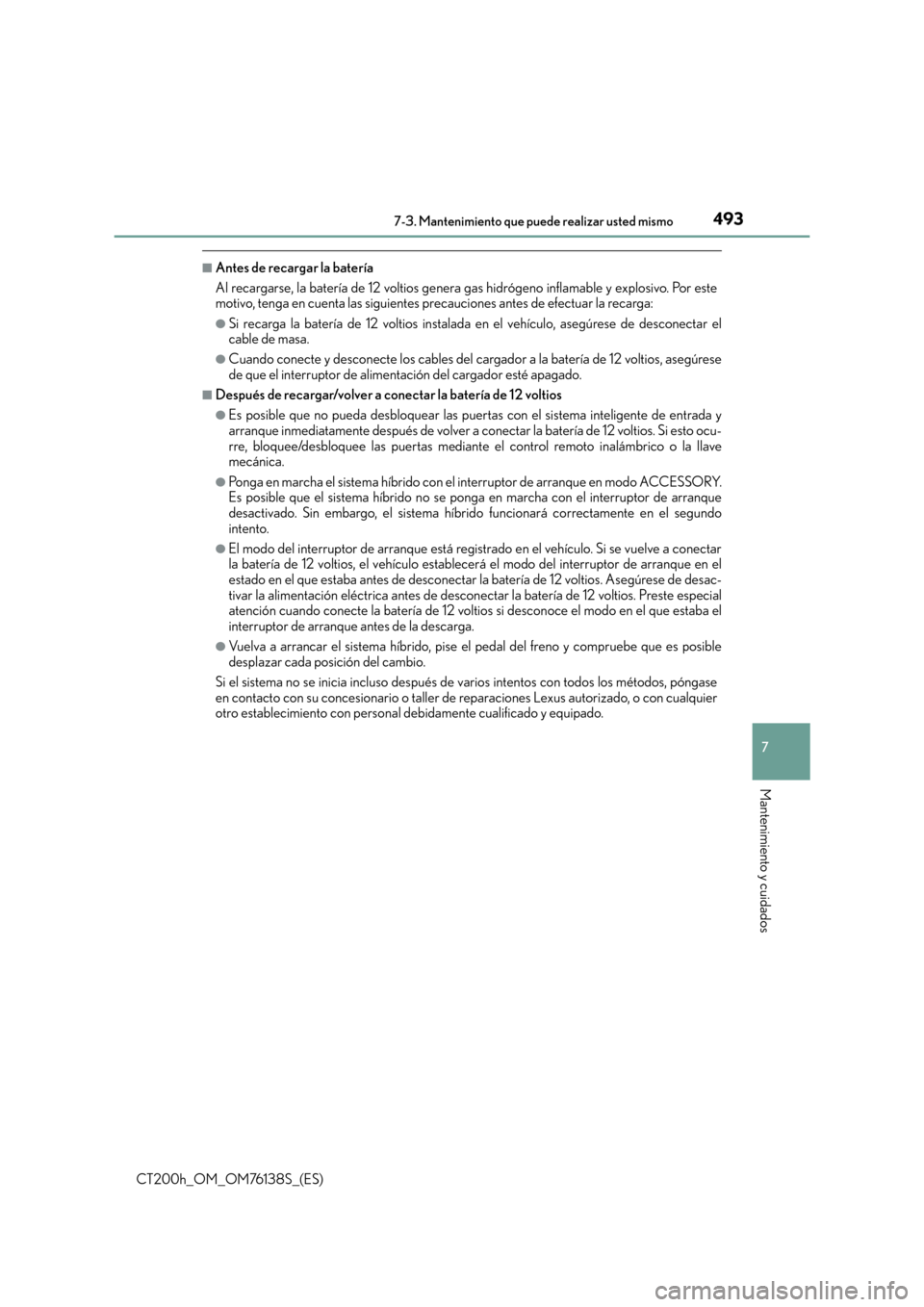

4937-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
■Antes de recargar la batería
Al recargarse, la batería de 12 voltios genera gas hidrógeno inflamable y explosivo. Por este
motivo, tenga en cuenta las siguientes precauciones antes de efectuar la recarga:
●Si recarga la batería de 12 voltios instalada en el vehículo, asegúrese de desconectar el
cable de masa.
●Cuando conecte y desconecte los cables del cargador a la batería de 12 voltios, asegúrese
de que el interruptor de alimentación del cargador esté apagado.
■Después de recargar/volver a conectar la batería de 12 voltios
●Es posible que no pueda desbloquear las puer tas con el sistema inteligente de entrada y
arranque inmediatamente después de volver a conectar la batería de 12 voltios. Si esto ocu-
rre, bloquee/desbloquee las puertas mediante el control remoto inalámbrico o la llave
mecánica.
●Ponga en marcha el sistema híbrido con el interruptor de arranque en modo ACCESSORY.
Es posible que el sistema híbrido no se pong a en marcha con el interruptor de arranque
desactivado. Sin embargo, el sistema híbrid o funcionará correctamente en el segundo
intento.
●El modo del interruptor de arranque está registrado en el vehículo. Si se vuelve a conectar
la batería de 12 voltios, el vehículo establecerá el modo del interruptor de arranque en el
estado en el que estaba antes de desconectar la batería de 12 voltios. Asegúrese de desac-
tivar la alimentación eléctrica antes de desconec tar la batería de 12 voltios. Preste especial
atención cuando conecte la batería de 12 volt ios si desconoce el modo en el que estaba el
interruptor de arranque antes de la descarga.
●Vuelva a arrancar el sistema híbrido, pise el pedal del freno y compruebe que es posible
desplazar cada posición del cambio.
Si el sistema no se inicia incluso después de varios intentos con todos los métodos, póngase
en contacto con su concesionario o taller de reparaciones Lexus autorizado, o con cualquier
otro establecimiento con personal debidamente cualificado y equipado.

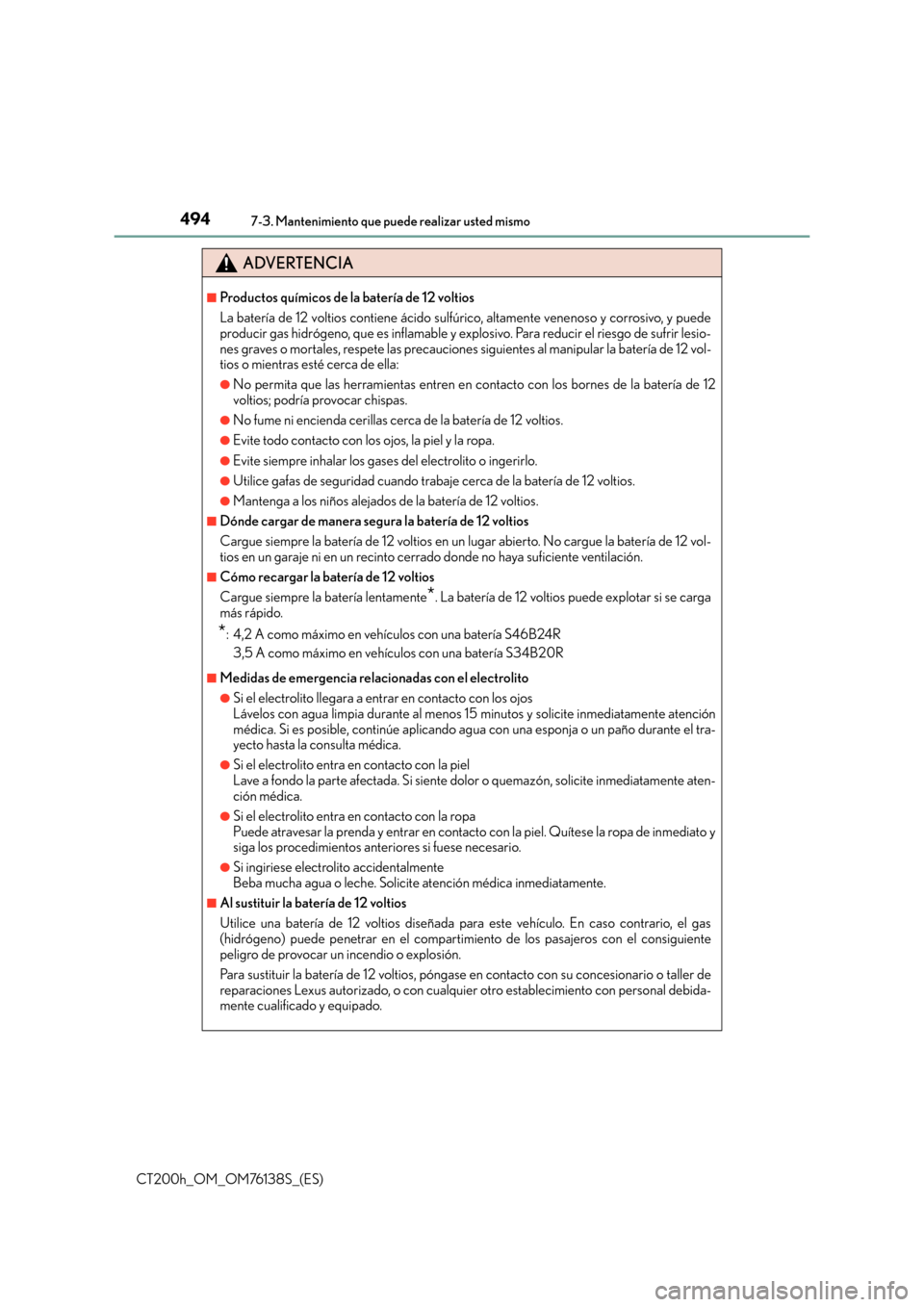

4947-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
ADVERTENCIA
■Productos químicos de la batería de 12 voltios
La batería de 12 voltios contiene ácido sulfúrico, altamente venenoso y corrosivo, y puede
producir gas hidrógeno, que es inflamable y explosivo. Para reducir el riesgo de sufrir lesio-
nes graves o mortales, respete las precauciones siguientes al manipular la batería de 12 vol-
tios o mientras esté cerca de ella:
●No permita que las herramientas entren en contacto con los bornes de la batería de 12
voltios; podría provocar chispas.
●No fume ni encienda cerillas cerca de la batería de 12 voltios.
●Evite todo contacto con los ojos, la piel y la ropa.
●Evite siempre inhalar los gases del electrolito o ingerirlo.
●Utilice gafas de seguridad cuando trabaje cerca de la batería de 12 voltios.
●Mantenga a los niños alejados de la batería de 12 voltios.
■Dónde cargar de manera segura la batería de 12 voltios
Cargue siempre la batería de 12 voltios en un lugar abierto. No cargue la batería de 12 vol-
tios en un garaje ni en un recinto cerrado donde no haya suficiente ventilación.
■Cómo recargar la batería de 12 voltios
Cargue siempre la batería lentamente
*. La batería de 12 voltios puede explotar si se carga
más rápido.
*: 4,2 A como máximo en vehículos con una batería S46B24R
3,5 A como máximo en vehículos con una batería S34B20R
■Medidas de emergencia relacionadas con el electrolito
●Si el electrolito llegara a entrar en contacto con los ojos
Lávelos con agua limpia durante al menos 15 minutos y solicite inmediatamente atención
médica. Si es posible, continúe aplicando ag ua con una esponja o un paño durante el tra-
yecto hasta la consulta médica.
●Si el electrolito entra en contacto con la piel
Lave a fondo la parte afectada. Si siente dolor o quemazón, solicite inmediatamente aten-
ción médica.
●Si el electrolito entra en contacto con la ropa
Puede atravesar la prenda y entrar en contacto con la piel. Quítese la ropa de inmediato y
siga los procedimientos ante riores si fuese necesario.
●Si ingiriese electrolito accidentalmente
Beba mucha agua o leche. Solicite atención médica inmediatamente.
■Al sustituir la batería de 12 voltios
Utilice una batería de 12 voltios diseñada para este vehículo. En caso contrario, el gas
(hidrógeno) puede penetrar en el compartimiento de los pasajeros con el consiguiente
peligro de provocar un incendio o explosión.
Para sustituir la batería de 12 voltios, póngase en contacto con su concesionario o taller de
reparaciones Lexus autorizado, o con cualquier otro establecimiento con personal debida-
mente cualificado y equipado.

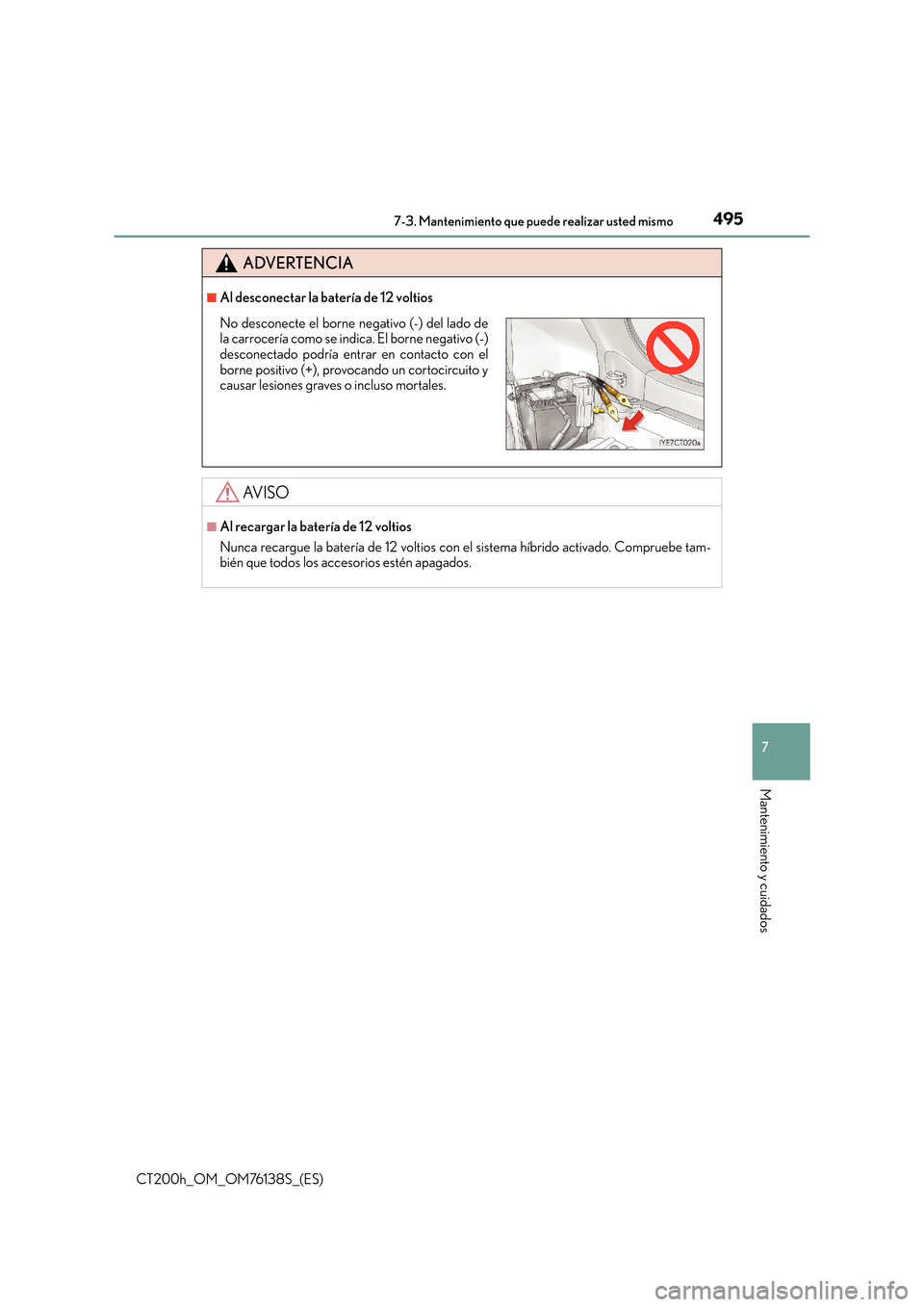

4957-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
■Al desconectar la batería de 12 voltios
AV I S O
■Al recargar la batería de 12 voltios
Nunca recargue la batería de 12 voltios con el sistema híbrido activado. Compruebe tam-
bién que todos los accesorios estén apagados.
No desconecte el borne negativo (-) del lado de
la carrocería como se indica. El borne negativo (-)
desconectado podría entrar en contacto con el
borne positivo (+), provocando un cortocircuito y
causar lesiones graves o incluso mortales.

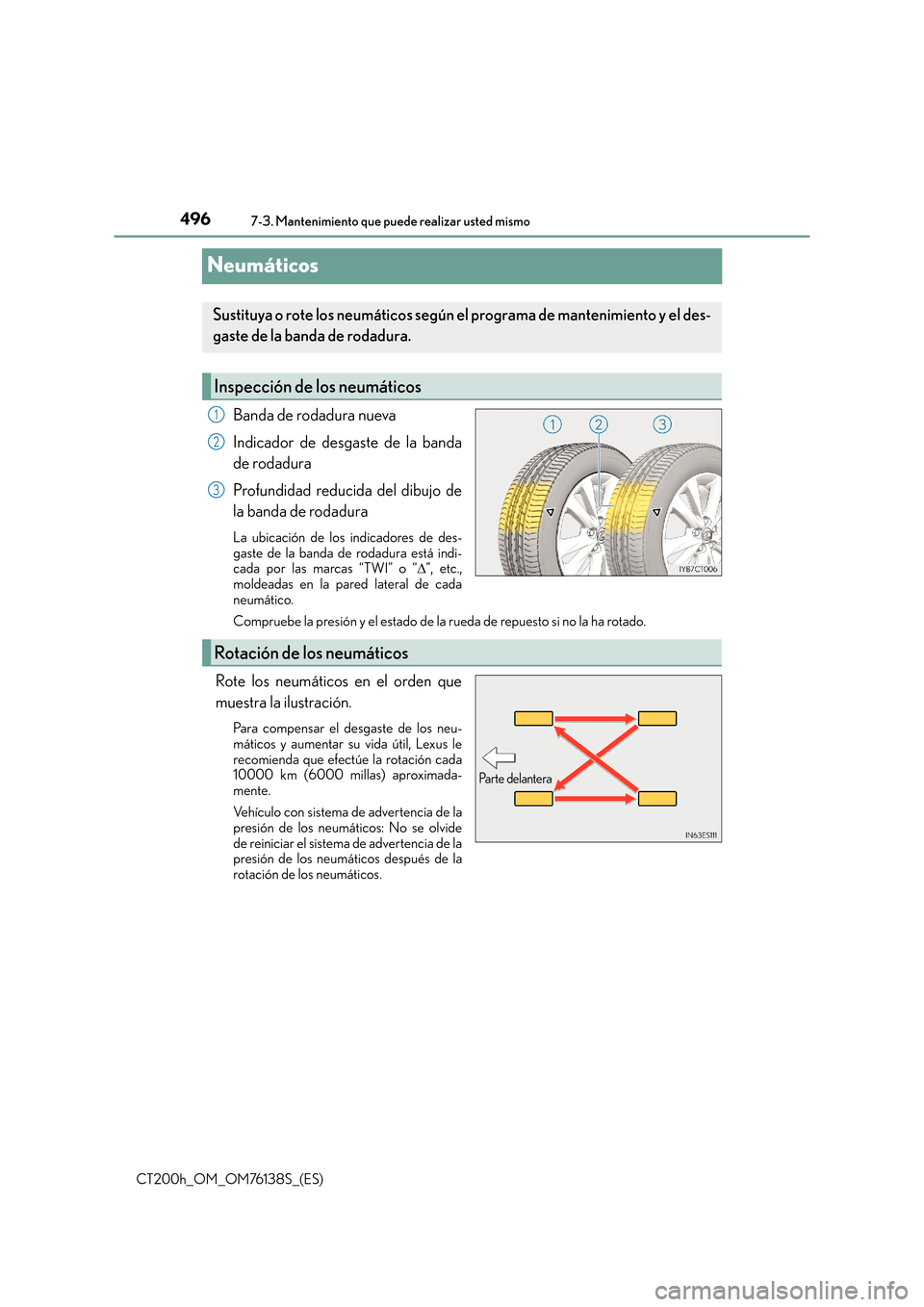

4967-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
Neumáticos
Banda de rodadura nueva
Indicador de desgaste de la banda
de rodadura
Profundidad reducida del dibujo de
la banda de rodadura
La ubicación de los indicadores de des-
gaste de la banda de rodadura está indi-
cada por las marcas “TWI” o “∆”, etc.,
moldeadas en la pared lateral de cada
neumático.
Compruebe la presión y el estado de la rueda de repuesto si no la ha rotado.
Rote los neumáticos en el orden que
muestra la ilustración.
Para compensar el desgaste de los neu-
máticos y aumentar su vida útil, Lexus le
recomienda que efectúe la rotación cada
10000 km (6000 millas) aproximada-
mente.
Vehículo con sistema de advertencia de la
presión de los neumáticos: No se olvide
de reiniciar el sistema de advertencia de la
presión de los neumáticos después de la
rotación de los neumáticos.
Sustituya o rote los neumáticos según el programa de mantenimiento y el des-
gaste de la banda de rodadura.
Inspección de los neumáticos
1
2
3
Rotación de los neumáticos
Pa r t e d e l a n t e r a
