2014 Lexus CT200h Manual del propietario (in Spanish)

5137-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados

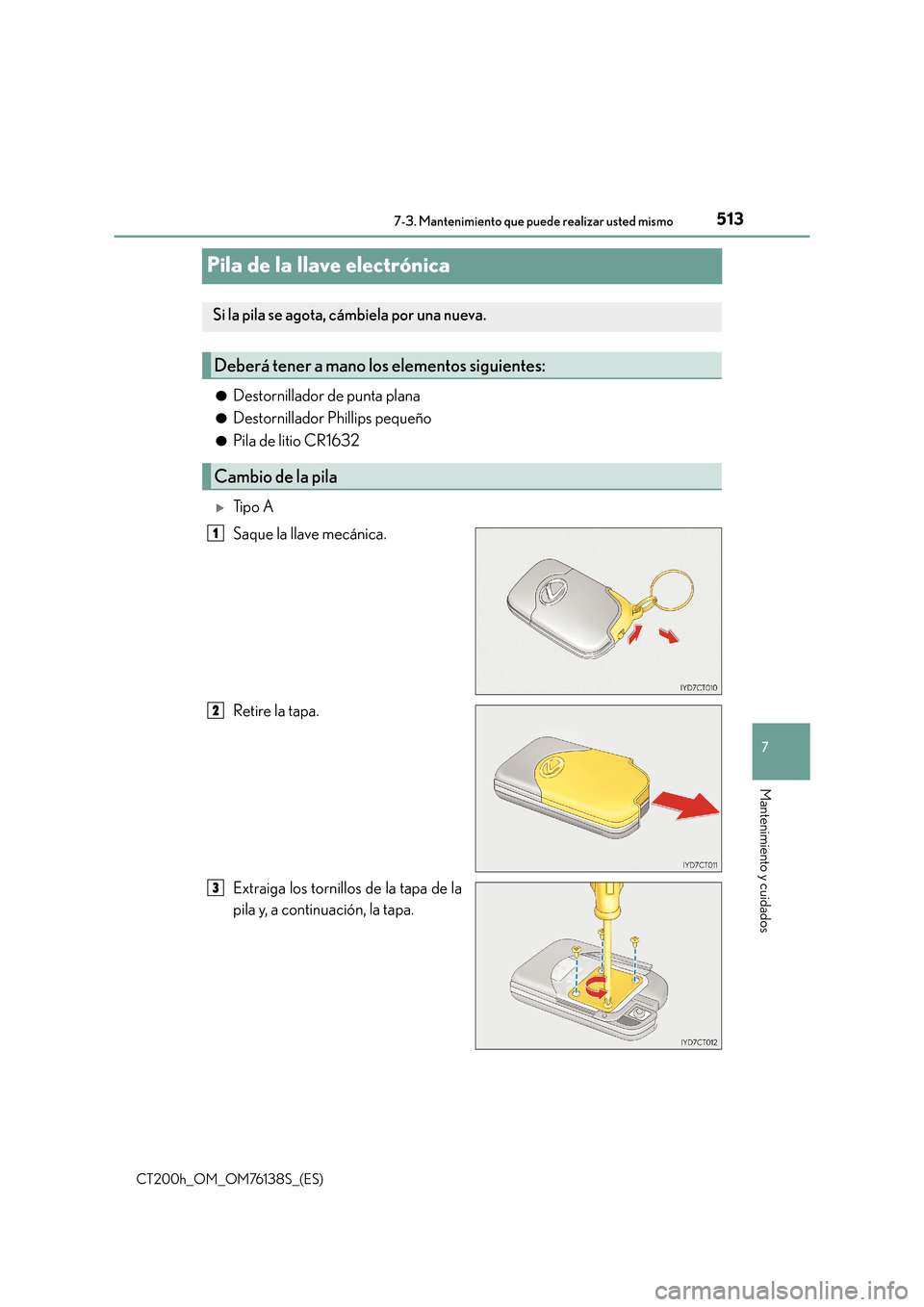

Pila de la llave electrónica
●Destornillador de punta plana
●Destornillador Phillips pequeño
●Pila de litio CR1632
XTi p o A
Saque la llave mecánica.
Retire la tapa.
Extraiga los tornillos de la tapa de la
pila y, a continuación, la tapa.
Si la pila se agota, cámbiela por una nueva.
Deberá tener a mano los elementos siguientes:
Cambio de la pila
1
2
3

5147-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)

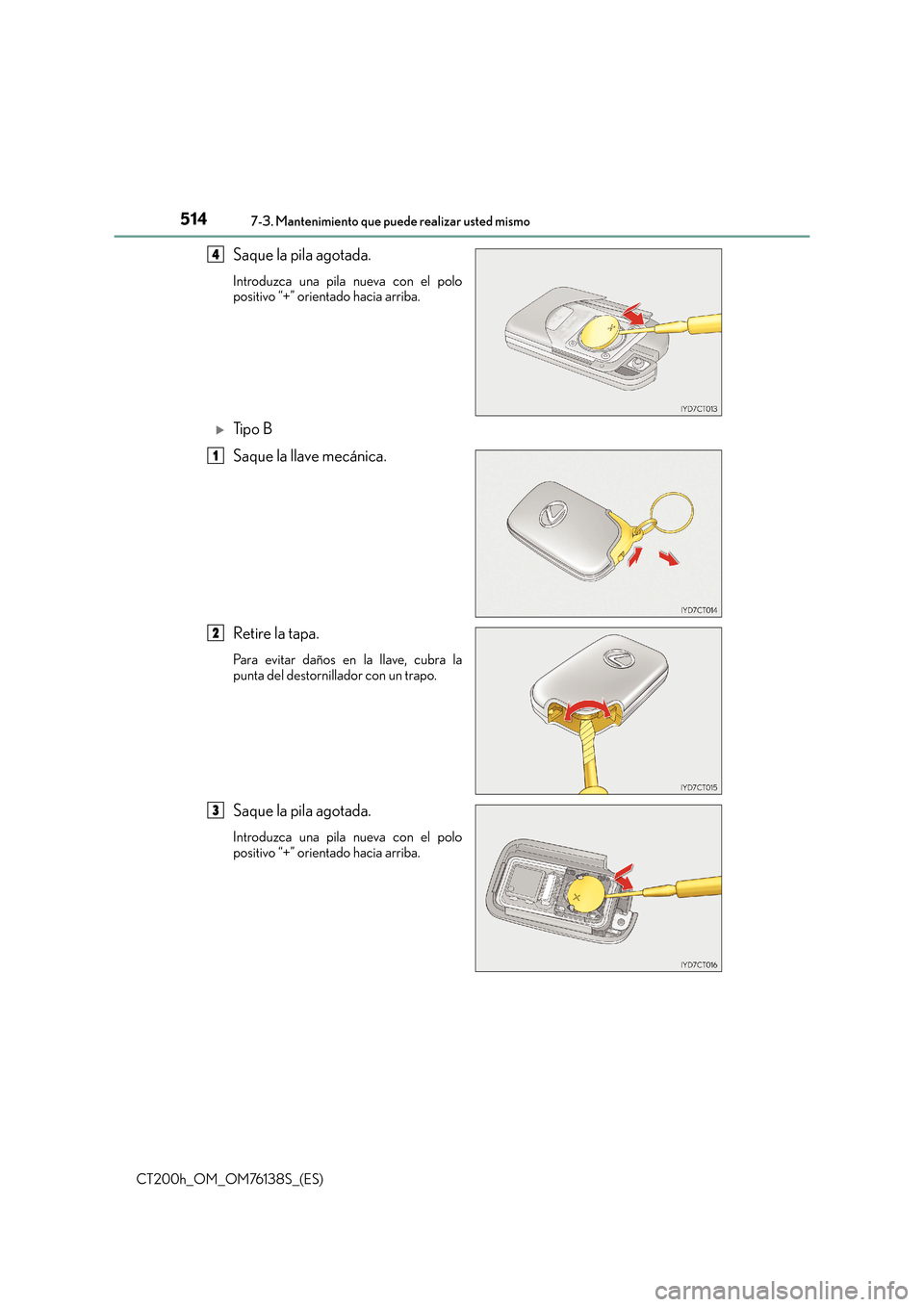

Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
XTi p o B
Saque la llave mecánica.
Retire la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
4
1
2
3

5157-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
■Utilice una pila de litio CR1632
●Las pilas pueden adquirirse en cualquier concesionario o taller de reparaciones Lexus
autorizado, o en cualquier otro establecimiento con personal debidamente cualificado y
equipado, como tiendas de electrodomésticos o de material fotográfico.
●Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabricante.
●Deseche las pilas gastadas conforme a la legislación local correspondiente.
■Si se necesita cambiar la pila de la llave de tarjeta (si el vehículo dispone de ello)
Solo los concesionarios Lexus suministran la pila para la llave de tarjeta. En su concesionario
Lexus pueden reemplazarle la pila.
■Si la pila de la llave electrónica está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y arranque como el control remoto inalámbrico
dejarán de funcionar correctamente.
●El alcance se verá reducido.
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragarlas, podrían provocarle asfixia. Manténga-
las fuera del alcance de los niños. De no seguir esta advertencia, pueden producirse lesio-
nes graves o incluso mortales.
■Certificación del sistema inteligente de entrada y arranque
PELIGRO DE EXPLOSIÓN SI LA PILA SE SUSTITUYE POR UNA DE DISTINTO
TIPO.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES.
AV I S O
■Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles accidentes:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
●No toque ningún otro componente interno del control remoto inalámbrico.
●No doble los polos de la pila.

5167-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)

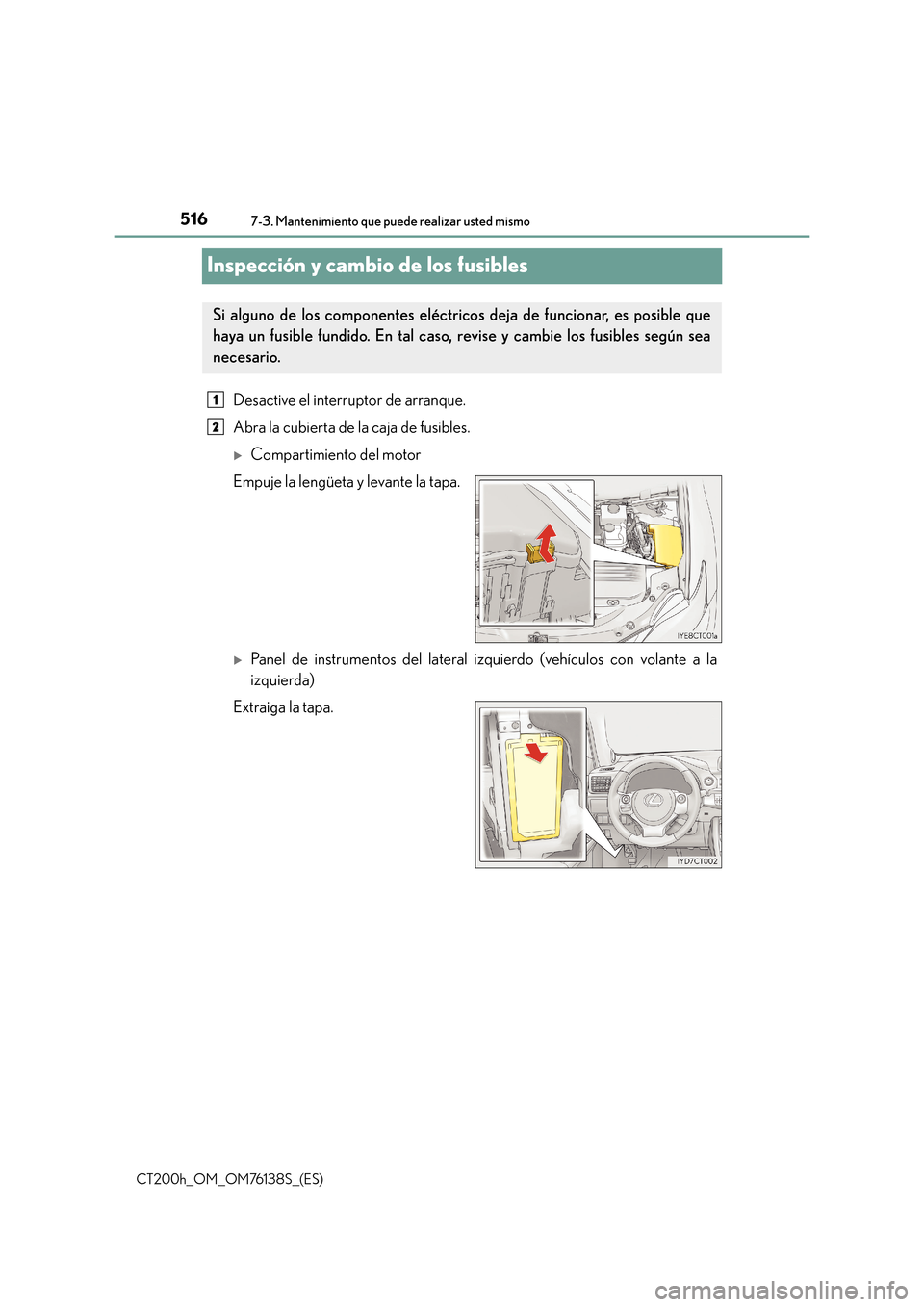

Inspección y cambio de los fusibles
Desactive el interruptor de arranque.
Abra la cubierta de la caja de fusibles.
XCompartimiento del motor
Empuje la lengüeta y levante la tapa.
XPanel de instrumentos del lateral izquierdo (vehículos con volante a la
izquierda)
Extraiga la tapa.
Si alguno de los componentes eléctricos deja de funcionar, es posible que
haya un fusible fundido. En tal caso, revise y cambie los fusibles según sea
necesario.
1
2

5177-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados

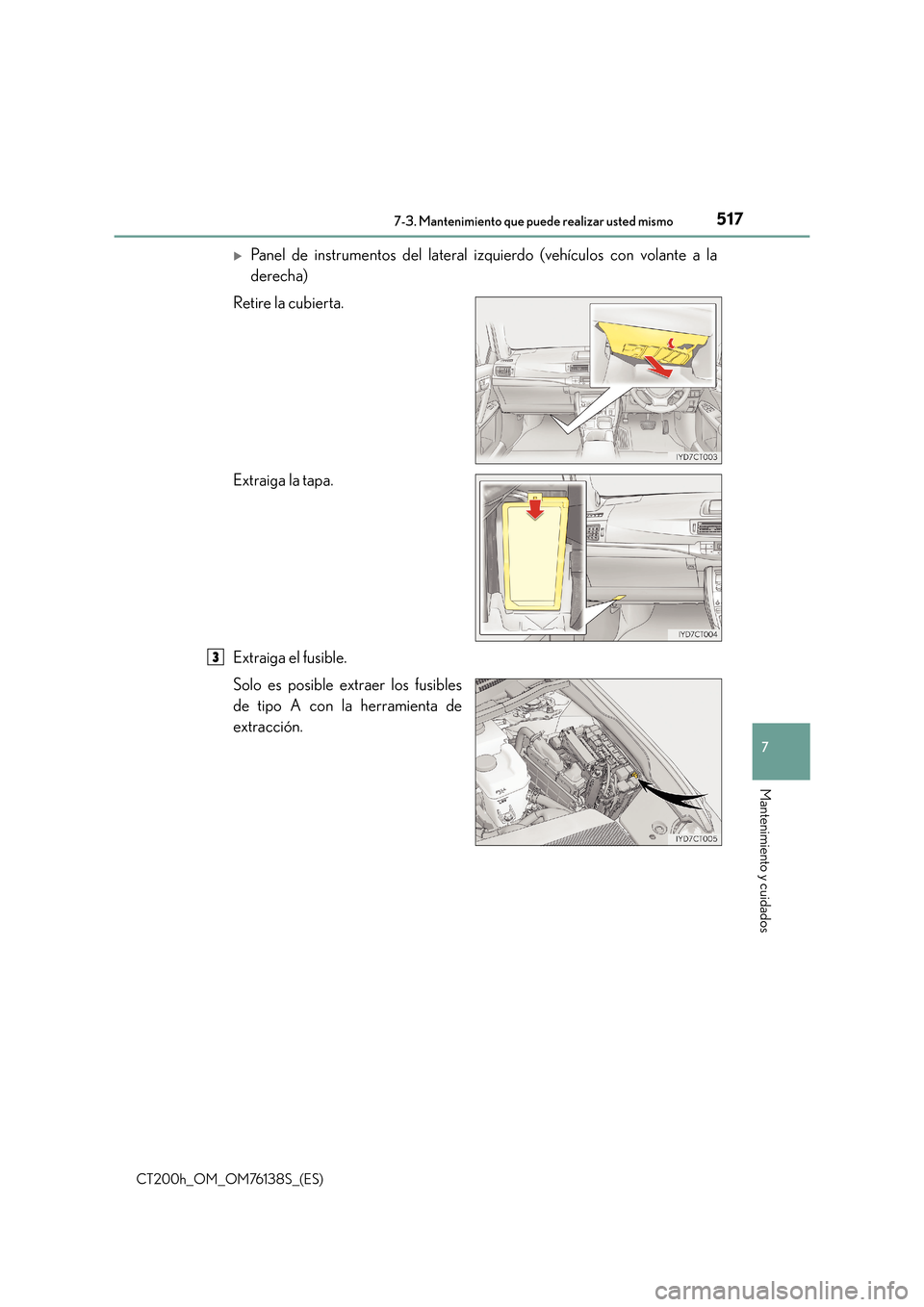

XPanel de instrumentos del lateral izquierdo (vehículos con volante a la
derecha)
Retire la cubierta.
Extraiga la tapa.
Extraiga el fusible.
Solo es posible extraer los fusibles
de tipo A con la herramienta de
extracción.
3

5187-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)

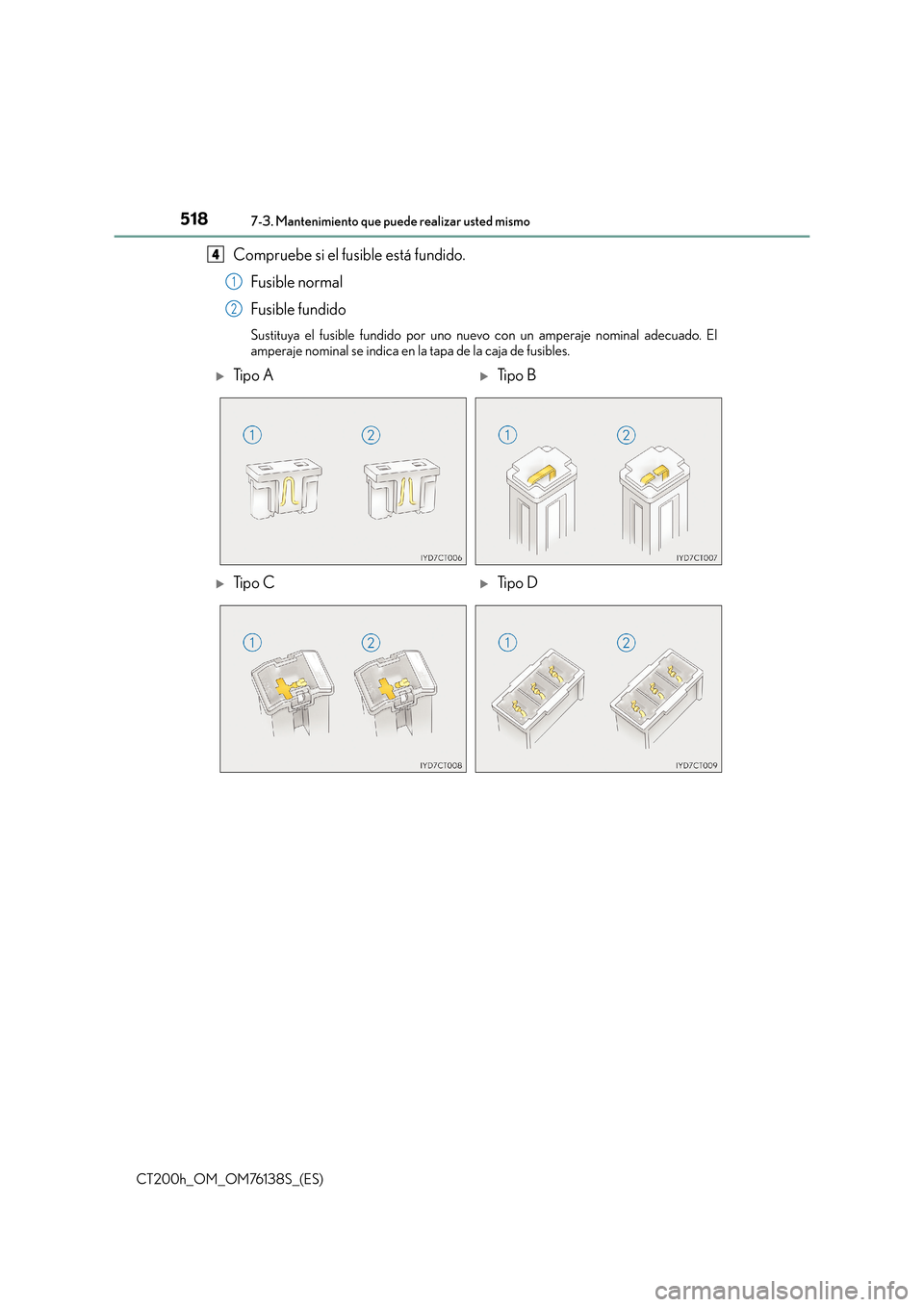

Compruebe si el fusible está fundido.Fusible normal
Fusible fundido
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado. El
amperaje nominal se indica en la tapa de la caja de fusibles.
4
1
2
XTi p o AXTi p o B
XTi p o CXTi p o D

5197-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
■Después de cambiar un fusible
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea necesa-
rio cambiar una bombilla. ( →P. 5 2 0 )
●Si el fusible cambiado se funde de nuevo, póngase en contacto con cualquier concesionario
o taller de reparaciones Lexus autorizado, o con cualquier otro establecimiento con perso-
nal debidamente cualificado y equipado.
■Si hay una sobrecarga en un circuito
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de cables.
■Al cambiar las bombillas
Lexus le recomienda la utilización de productos Lexus genuinos diseñados para este vehí-
culo. Debido a que determinadas bombillas están conectadas a circuitos diseñados para evi-
tar la sobrecarga, las piezas no genuinas o las piezas no diseñadas para este vehículo podrían
no ser utilizables.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sustituya un
fusible por cualquier otro objeto.
●Utilice siempre fusibles originales Lexus o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
●No modifique los fusibles ni las cajas de fusibles.
■La caja de fusibles está cerca de la unidad de control de potencia
Nunca revise o cambie los fusibles, ya que hay componentes de alta tensión y cableado
cerca de la caja de fusibles.
De lo contrario, podría sufrir una descarga eléctrica que le podría causar graves lesiones o
incluso la muerte.
AV I S O
■Antes de cambiar los fusibles
Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Lexus autori-
zado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado
para determinar y solucionar la causa de la sobrecarga eléctrica.

5207-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)

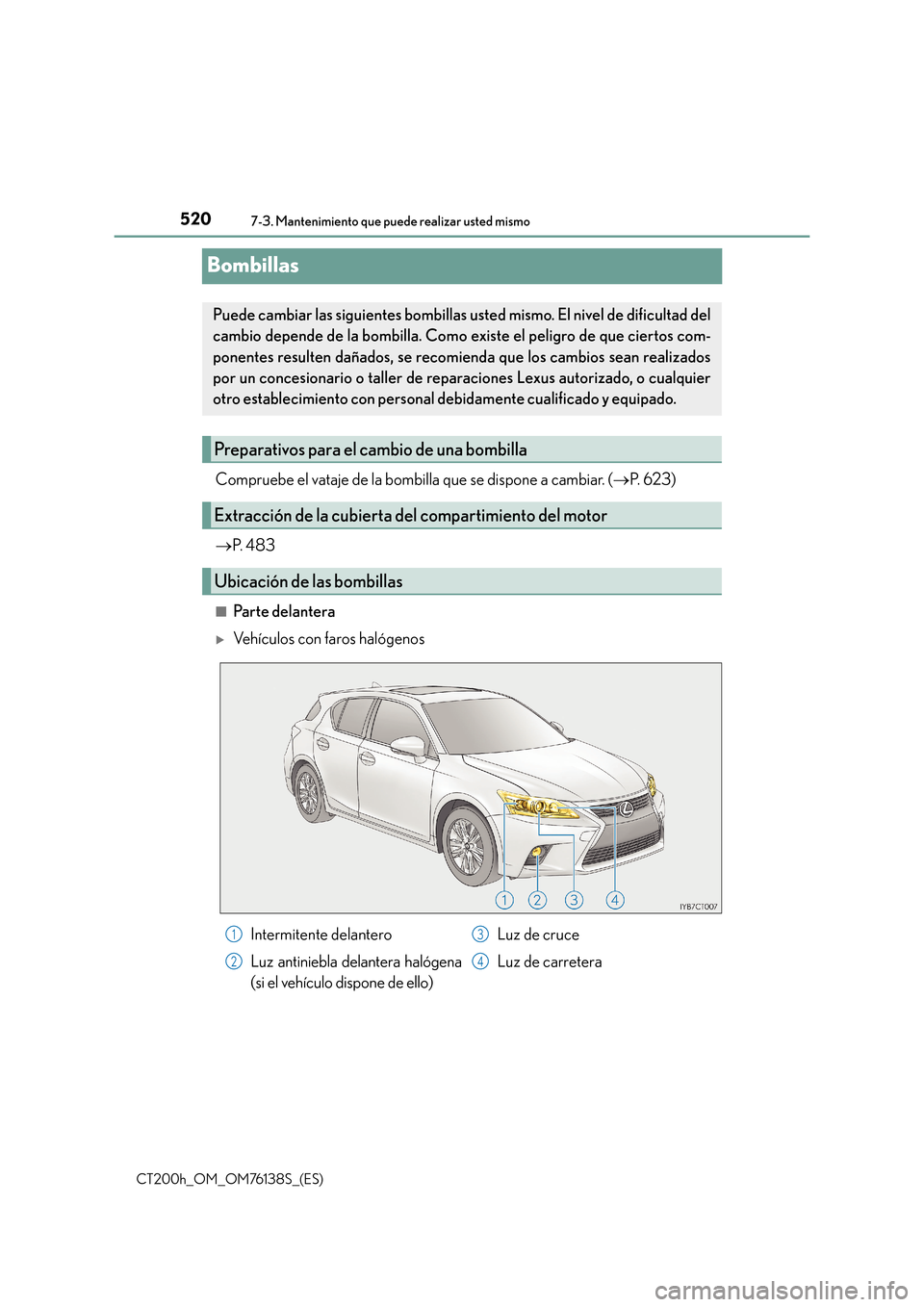

Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (→P. 6 2 3 )
→ P. 4 8 3
■Parte delantera
XVehículos con faros halógenos
Puede cambiar las siguientes bombillas usted mismo. El nivel de dificultad del
cambio depende de la bombilla. Como existe el peligro de que ciertos com-
ponentes resulten dañados, se recomienda que los cambios sean realizados
por un concesionario o taller de reparaciones Lexus autorizado, o cualquier
otro establecimiento con personal debidamente cualificado y equipado.
Preparativos para el cambio de una bombilla
Extracción de la cubierta del compartimiento del motor
Ubicación de las bombillas
Intermitente delantero
Luz antiniebla delantera halógena
(si el vehículo dispone de ello) Luz de cruce
Luz de carretera1
2
3
4
