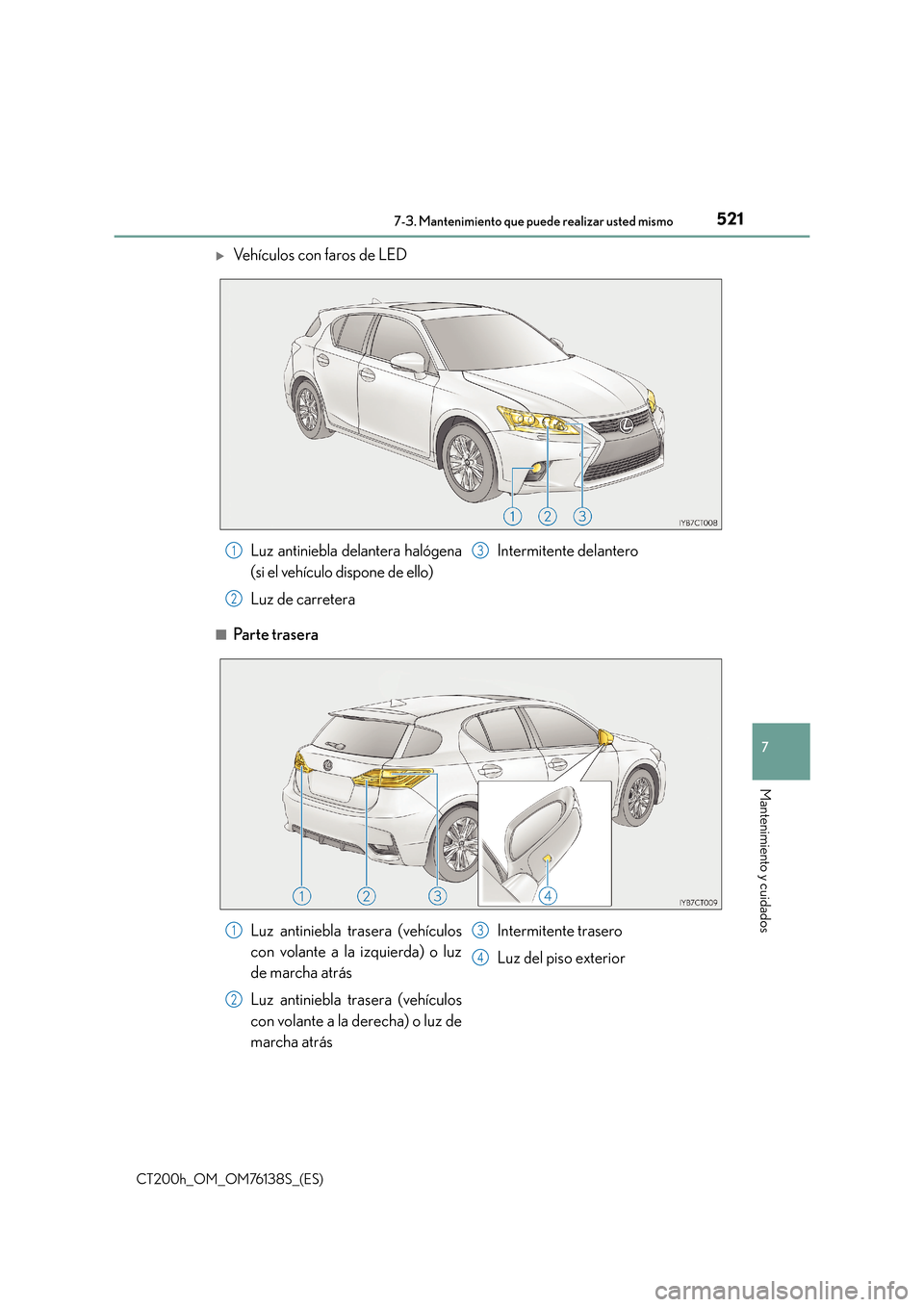

5217-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
XVehículos con faros de LED
■Parte trasera
Luz antiniebla delantera halógena
(si el vehículo dispone de ello)
Luz de carreteraIntermitente delantero1
2
3
Luz antiniebla trasera (vehículos
con volante a la izquierda) o luz
de marcha atrás
Luz antiniebla trasera (vehículos
con volante a la derecha) o luz de
marcha atrásIntermitente trasero
Luz del piso exterior1
2
3
4

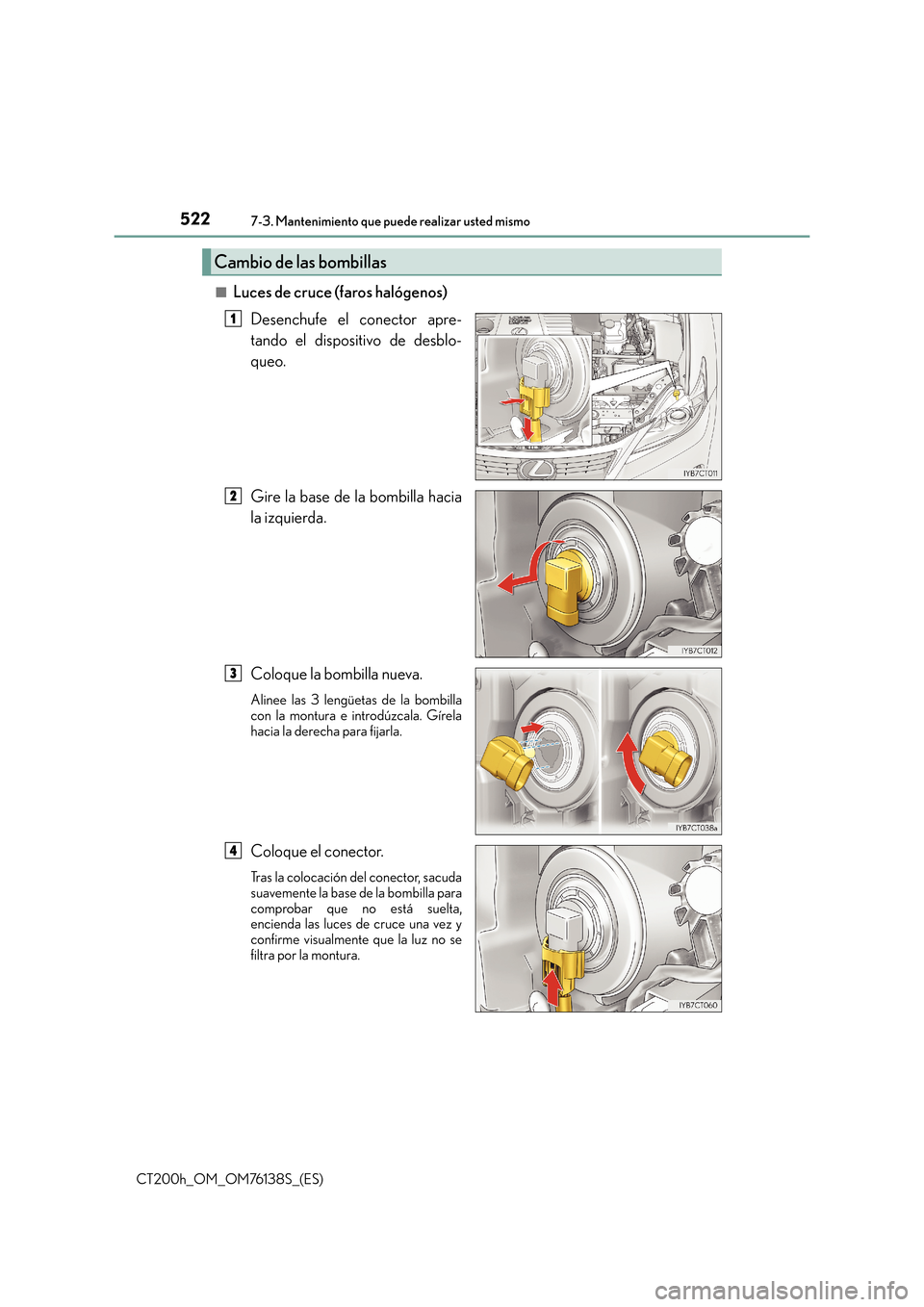

5227-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)■
Luces de cruce (faros halógenos)
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla hacia
la izquierda.
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombilla
con la montura e introdúzcala. Gírela
hacia la derecha para fijarla.
Coloque el conector.
Tras la colocación del conector, sacuda
suavemente la base de la bombilla para
comprobar que no está suelta,
encienda las luces de cruce una vez y
confirme visualmente que la luz no se
filtra por la montura.
Cambio de las bombillas
1
2
3
4

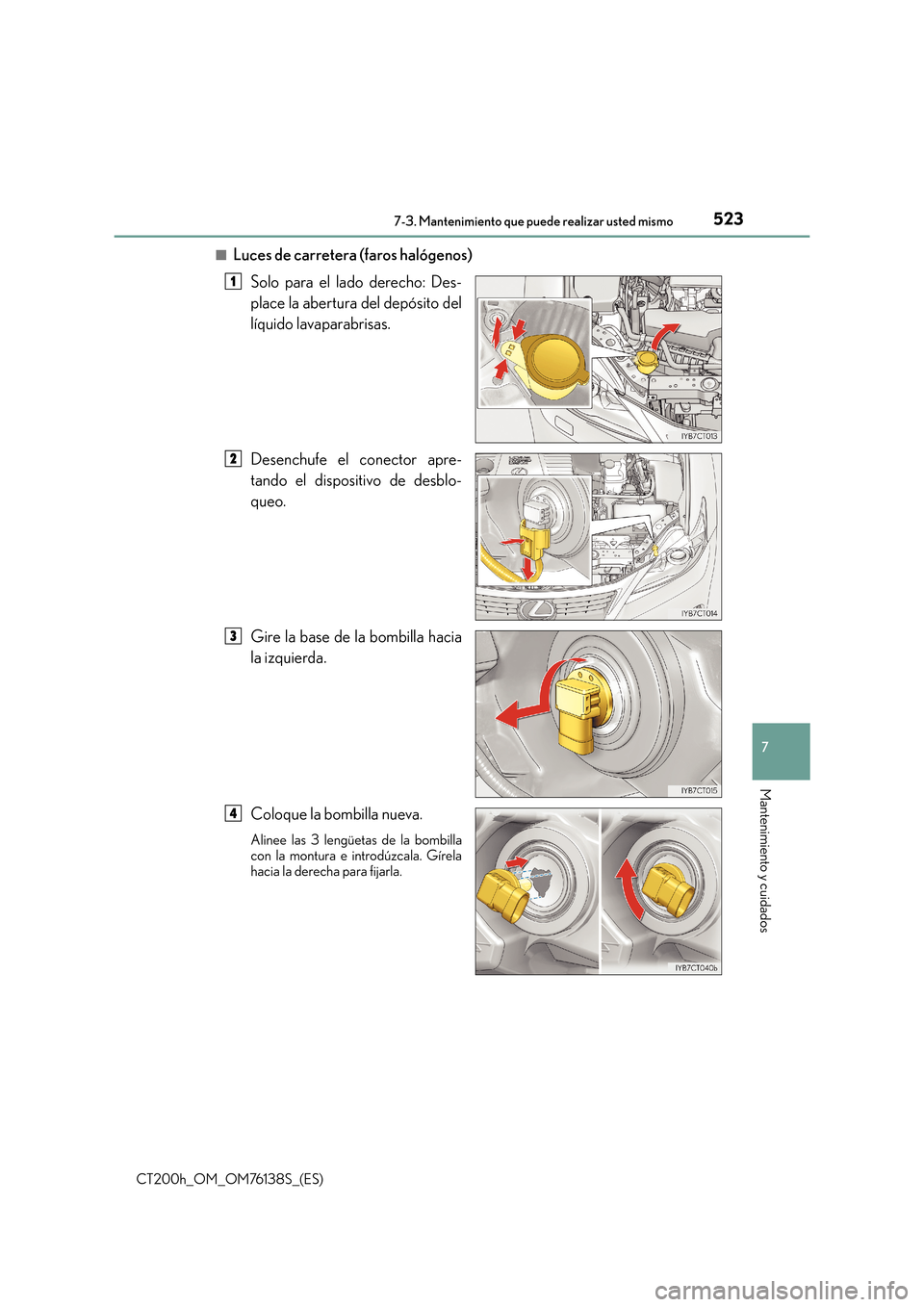

5237-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
■Luces de carretera (faros halógenos)Solo para el lado derecho: Des-
place la abertura del depósito del
líquido lavaparabrisas.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla hacia
la izquierda.
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombilla
con la montura e introdúzcala. Gírela
hacia la derecha para fijarla.
1
2
3
4

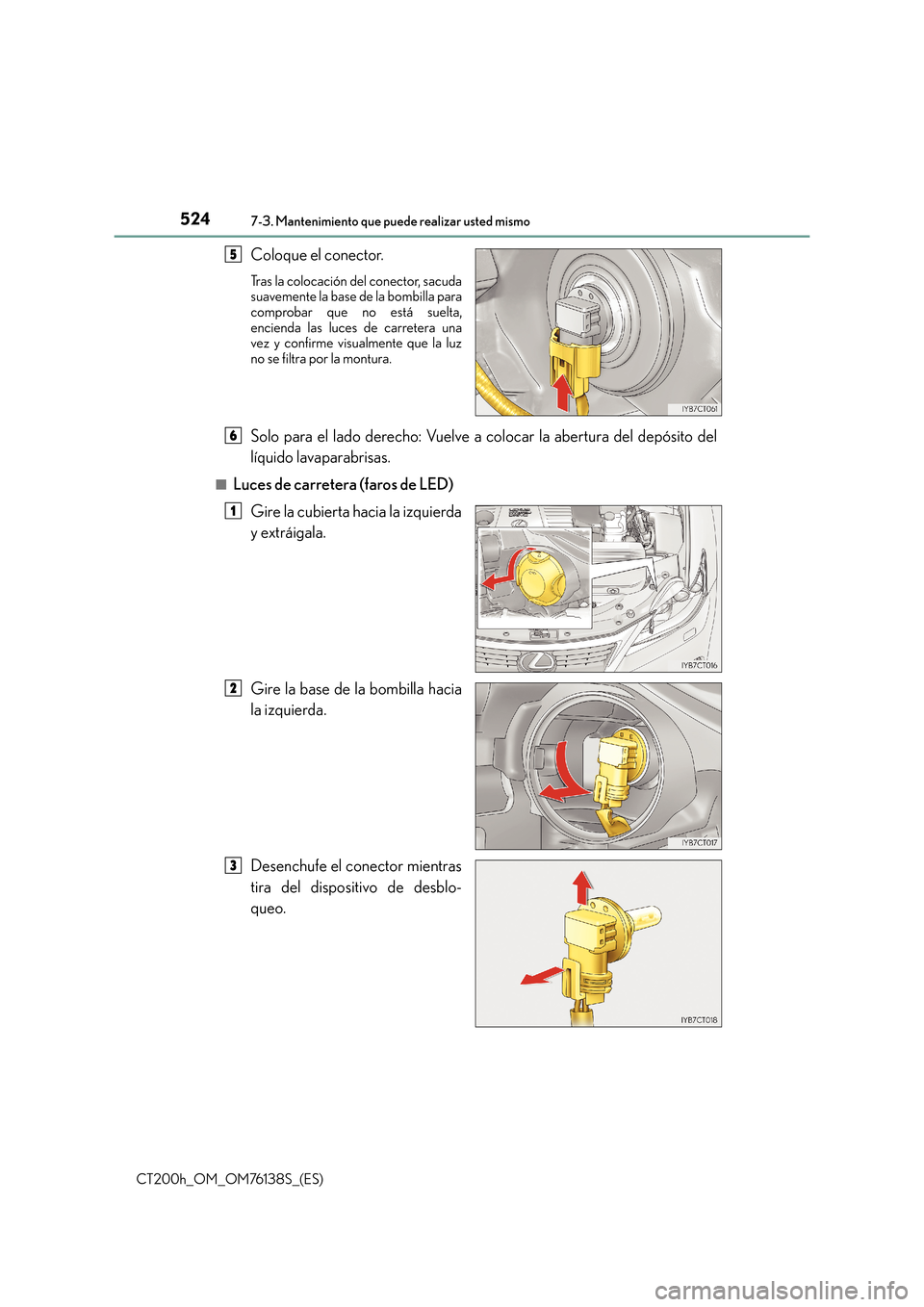

5247-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
Coloque el conector.
Tras la colocación del conector, sacuda
suavemente la base de la bombilla para
comprobar que no está suelta,
encienda las luces de carretera una
vez y confirme visualmente que la luz
no se filtra por la montura.
Solo para el lado derecho: Vuelve a colocar la abertura del depósito del
líquido lavaparabrisas.
■Luces de carretera (faros de LED)Gire la cubierta hacia la izquierda
y extráigala.
Gire la base de la bombilla hacia
la izquierda.
Desenchufe el conector mientras
tira del dispositivo de desblo-
queo.
5
6
1
2
3

5257-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
Sustituya la bombilla y coloque la
base de la bombilla.
Alinee las 3 lengüetas de la bombilla
con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Sacuda suavemente la base de la bom-
billa para comprobar que no está
suelta, encienda las luces de carretera
una vez y confirme visualmente que la
luz no se filtra por la montura.
Para colocar la cubierta, lleve a cabo el paso en orden inverso.
■Luz antiniebla delantera halógena (si el vehículo dispone de ello)Quite 2 tornillos, un perno y un
clip, y tire hacia abajo del forro de
la aleta.
Tire hacia abajo del forro de la aleta
lentamente, procurando no desplazar
ninguno de los componentes fijos.
4
5
61
1

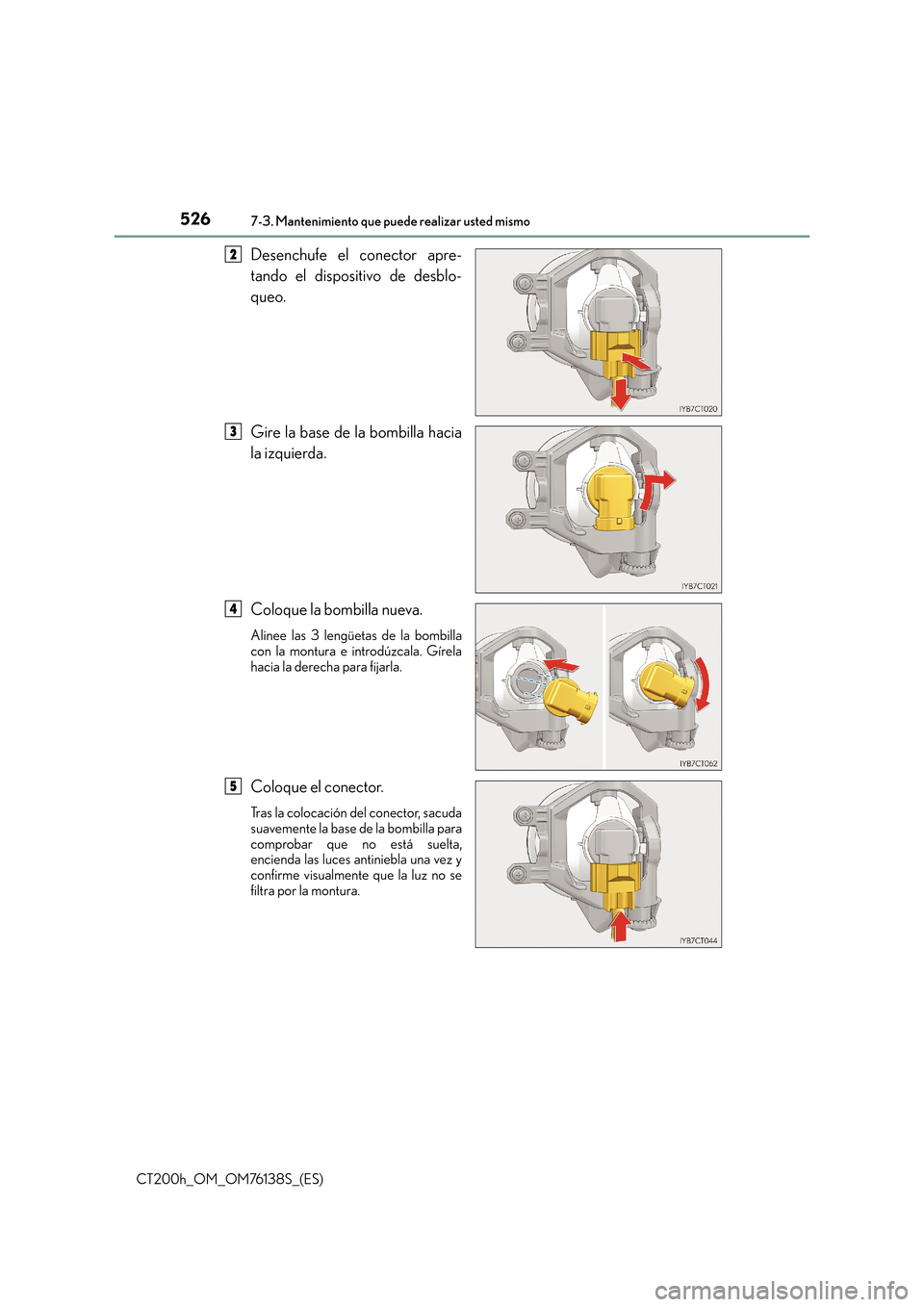

5267-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla hacia
la izquierda.
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombilla
con la montura e introdúzcala. Gírela
hacia la derecha para fijarla.
Coloque el conector.
Tras la colocación del conector, sacuda
suavemente la base de la bombilla para
comprobar que no está suelta,
encienda las luces antiniebla una vez y
confirme visualmente que la luz no se
filtra por la montura.
2
3
4
5

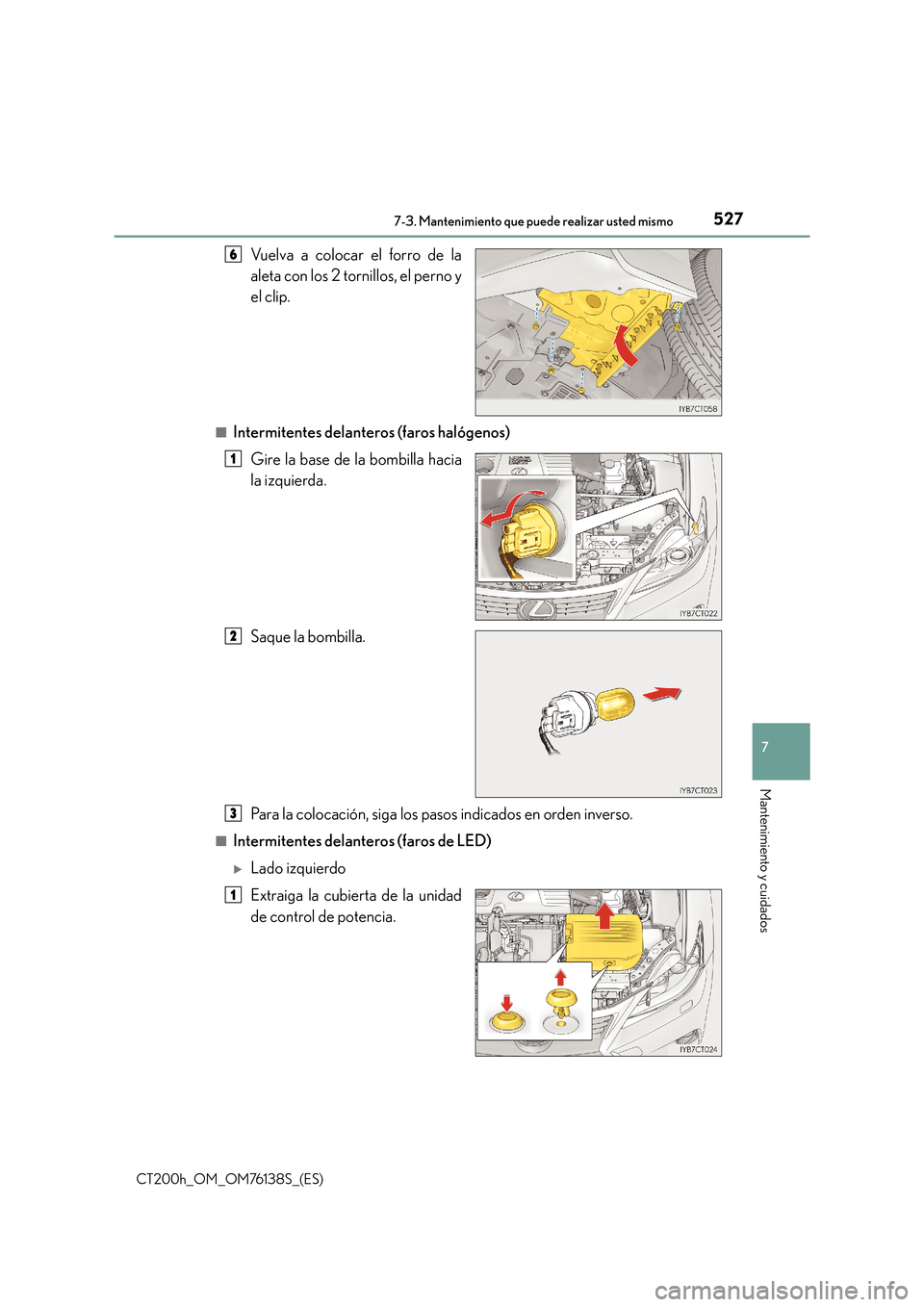

5277-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
Vuelva a colocar el forro de la
aleta con los 2 tornillos, el perno y
el clip.
■Intermitentes delanteros (faros halógenos)Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
■Intermitentes delanteros (faros de LED)
XLado izquierdo
Extraiga la cubierta de la unidad
de control de potencia.
6
1
2
3
1

5287-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
XLado derecho
Desplace la abertura del depósito del líquido lavaparabrisas. (→P. 5 2 3 )
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
2
3
4
1
2
3
4
