2494-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
CT200h_OM_OM76138S_(ES)■
Área mostrada en pantalla
El sistema del monitor de visión tra-
sera muestra una imagen de la vista
desde el parachoques de la parte
trasera del vehículo.
La imagen de la pantalla del sistema
del monitor de visión trasera se
puede ajustar. (
→P. 3 5 6 )
• El área visualizada en la pantalla puede
variar según la orientación del vehí-
culo.
• Los objetos que están cerca de alguna de las esquinas del parachoques, o
debajo de este, no se visualizan.
• La cámara utiliza una lente especial. La distancia de la imagen que aparece en
pantalla es distinta de la distancia real.
• Es posible que el monitor no pueda mostrar los objetos que se encuentran
a una altura superior a la de la cámara.
• Si su vehículo está equipado con una placa de matrícula retroiluminada, esta puede interferir con la visualización.
Precauciones con el sistema de l monitor de visión trasera
Esquinas del parachoques

2504-5. Utilización de los sistemas de asistencia a la conducción
CT200h_OM_OM76138S_(ES)■

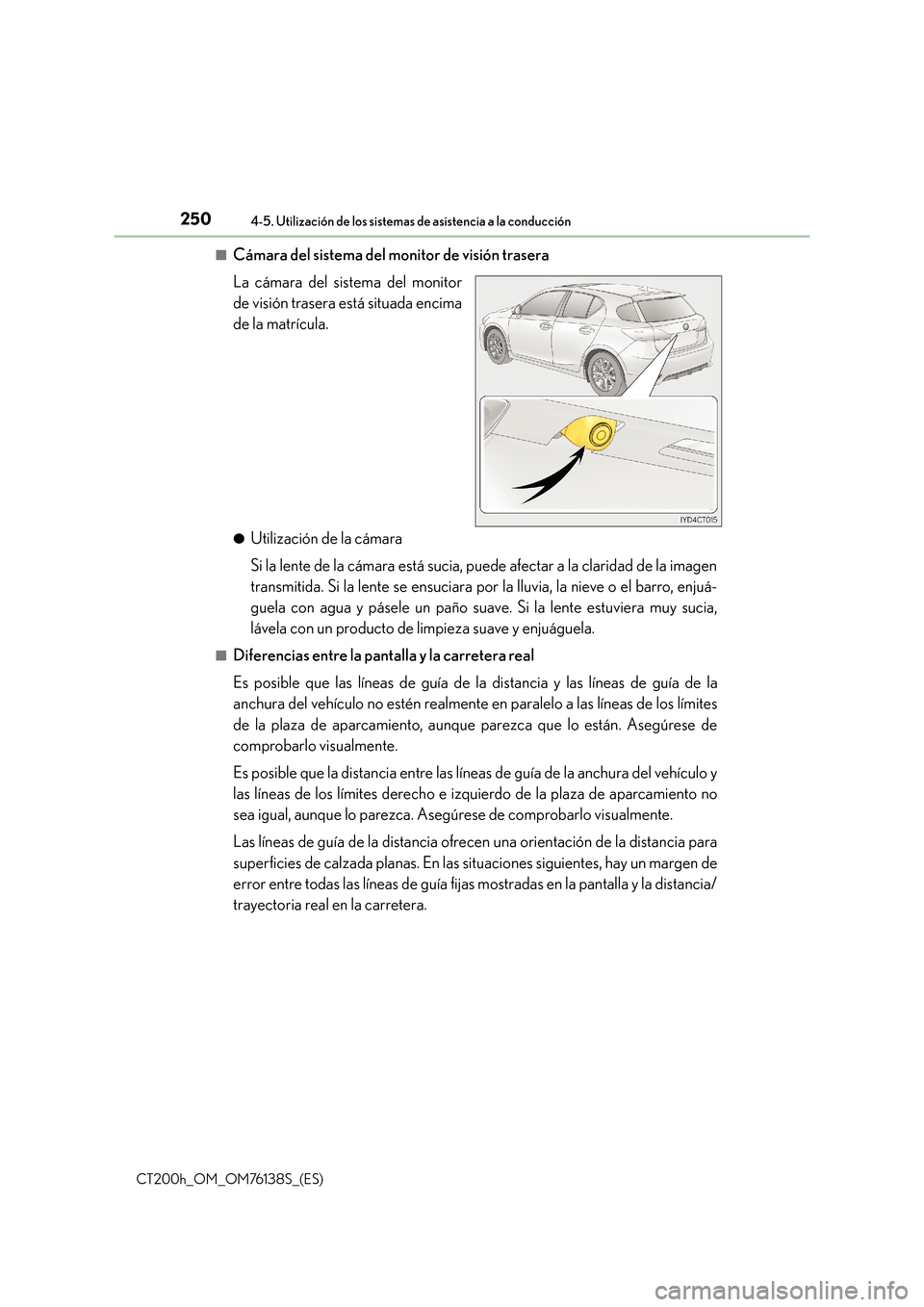

Cámara del sistema del monitor de visión trasera
La cámara del sistema del monitor
de visión trasera está situada encima
de la matrícula.
●Utilización de la cámara
Si la lente de la cámara está sucia, puede afectar a la claridad de la imagen
transmitida. Si la lente se ensuciara por la lluvia, la nieve o el barro, enjuá-
guela con agua y pásele un paño suave. Si la lente estuviera muy sucia,
lávela con un producto de limpieza suave y enjuáguela.
■Diferencias entre la pant
alla y la carretera real
Es posible que las líneas de guía de la distancia y las líneas de guía de la
anchura del vehículo no estén realmente en paralelo a las líneas de los límites
de la plaza de aparcamiento, aunque parezca que lo están. Asegúrese de
comprobarlo visualmente.
Es posible que la distancia entre las líneas de guía de la anchura del vehículo y
las líneas de los límites derecho e izquierdo de la plaza de aparcamiento no
sea igual, aunque lo parezca. Asegúrese de comprobarlo visualmente.
Las líneas de guía de la distancia ofrecen una orientación de la distancia para
superficies de calzada planas. En las situaciones siguientes, hay un margen de
error entre todas las líneas de guía fijas mostradas en la pantalla y la distancia/
trayectoria real en la carretera.

2514-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
CT200h_OM_OM76138S_(ES)●

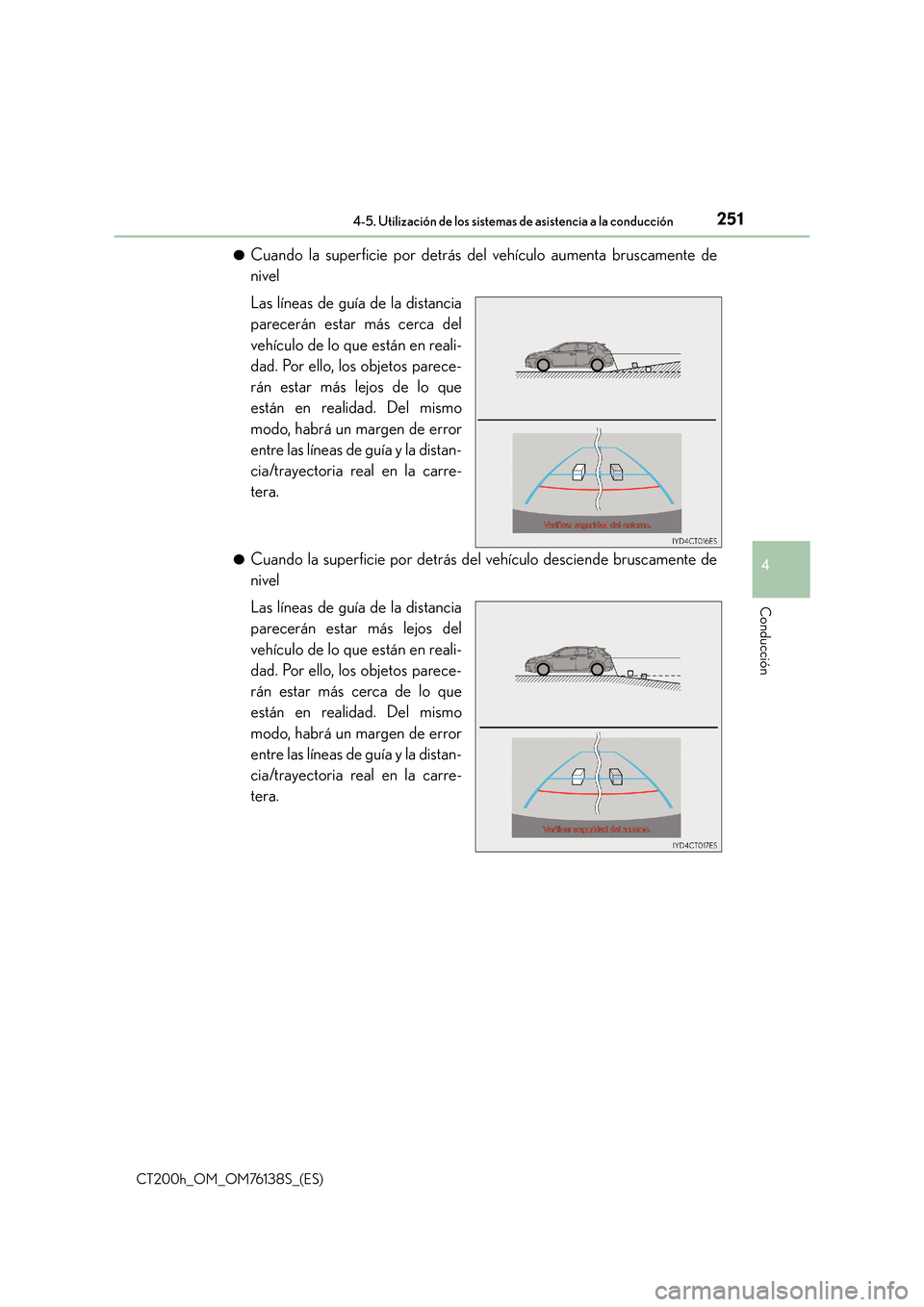

Cuando la superficie por detrás del vehículo aumenta bruscamente de
nivel
Las líneas de guía de la distancia
parecerán estar más cerca del
vehículo de lo que están en reali-
dad. Por ello, los objetos parece-
rán estar más lejos de lo que
están en realidad. Del mismo
modo, habrá un margen de error
entre las líneas de guía y la distan-
cia/trayectoria real en la carre-
tera.
●Cuando la superficie por detrás del vehículo desciende bruscamente de
nivel
Las líneas de guía de la distancia
parecerán estar más lejos del
vehículo de lo que están en reali-
dad. Por ello, los objetos parece-
rán estar más cerca de lo que
están en realidad. Del mismo
modo, habrá un margen de error
entre las líneas de guía y la distan-
cia/trayectoria real en la carre-
tera.

2524-5. Utilización de los sistemas de asistencia a la conducción
CT200h_OM_OM76138S_(ES)●

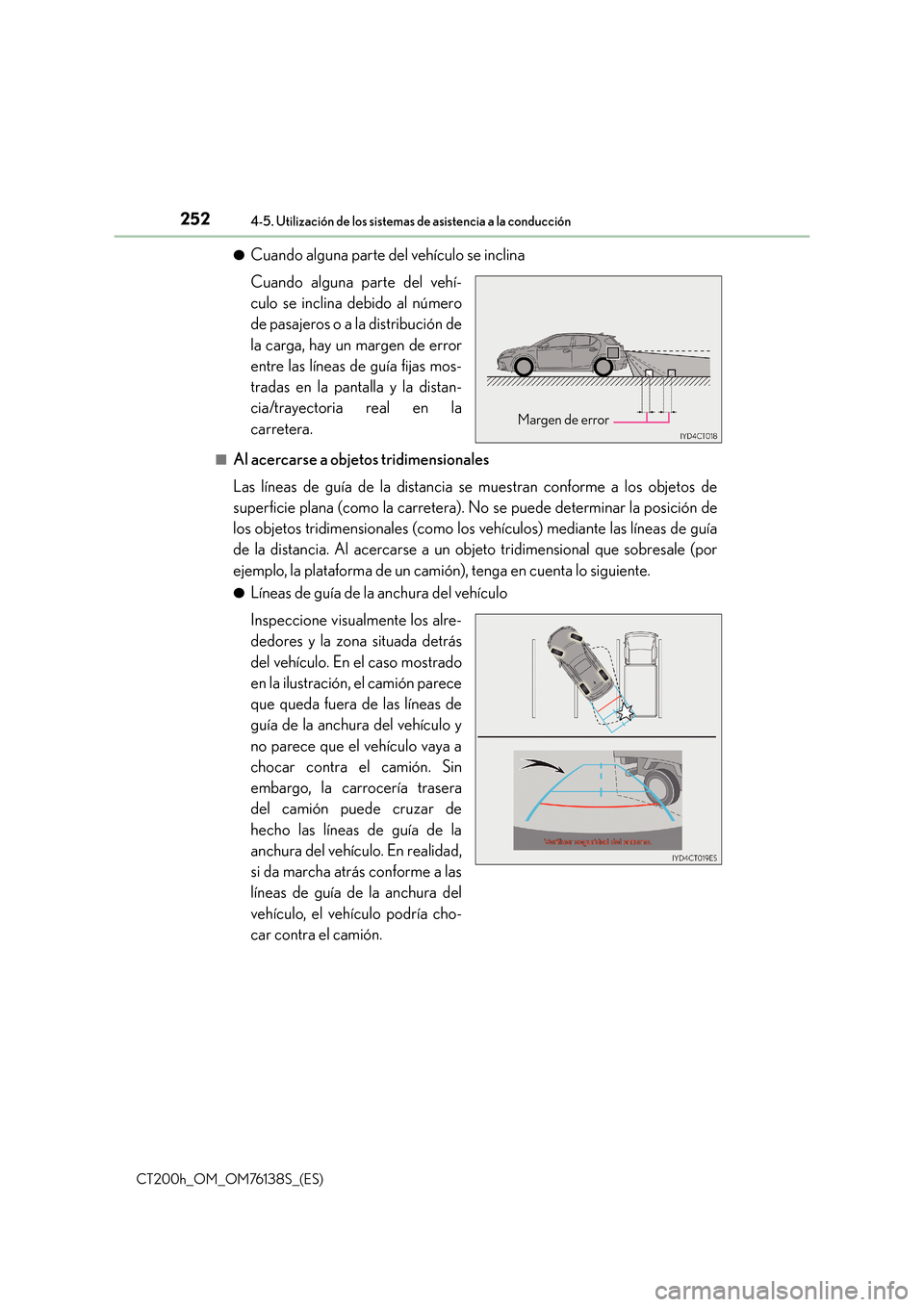

Cuando alguna parte del vehículo se inclina
Cuando alguna parte del vehí-
culo se inclina debido al número
de pasajeros o a la distribución de
la carga, hay un margen de error
entre las líneas de guía fijas mos-
tradas en la pantalla y la distan-
cia/trayectoria real en la
carretera.
■Al acercarse a objetos tridimensionales
Las líneas de guía de la distancia se muestran conforme a los objetos de
superficie plana (como la carretera). No
se puede determinar la posición de
los objetos tridimensionales (como los vehículos) mediante las líneas de guía
de la distancia. Al acercarse a un objeto tridimensional que sobresale (por
ejemplo, la plataforma de un camión), tenga en cuenta lo siguiente.
●Líneas de guía de la anchura del vehículo
Inspeccione visualmente los alre-
dedores y la zona situada detrás
del vehículo. En el caso mostrado
en la ilustración, el camión parece
que queda fuera de las líneas de
guía de la anchura del vehículo y
no parece que el vehículo vaya a
chocar contra el camión. Sin
embargo, la carrocería trasera
del camión puede cruzar de
hecho las líneas de guía de la
anchura del vehículo. En realidad,
si da marcha atrás conforme a las
líneas de guía de la anchura del
vehículo, el vehículo podría cho-
car contra el camión.
Margen de error

2534-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
CT200h_OM_OM76138S_(ES)●

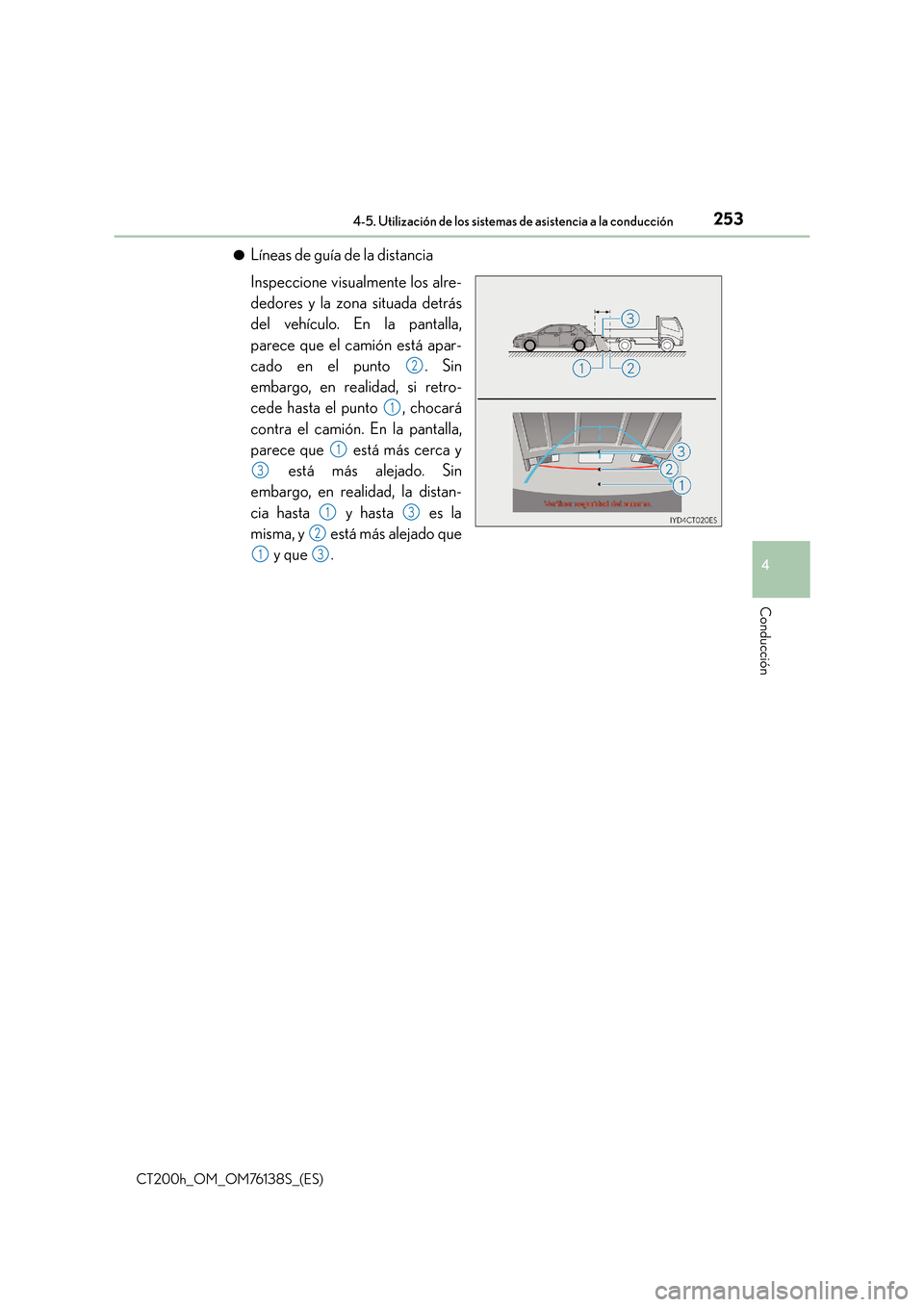

Líneas de guía de la distancia
Inspeccione visualmente los alre-
dedores y la zona situada detrás
del vehículo. En la pantalla,
parece que el camión está apar-
cado en el punto . Sin
embargo, en realidad, si retro-
cede hasta el punto , chocará
contra el camión. En la pantalla,
parece que está más cerca y
está más alejado. Sin
embargo, en realidad, la distan-
cia hasta y hasta es la
misma, y está más alejado que
y que .
2
1
1
3
13
2
13

2544-5. Utilización de los sistemas de asistencia a la conducción
CT200h_OM_OM76138S_(ES)■

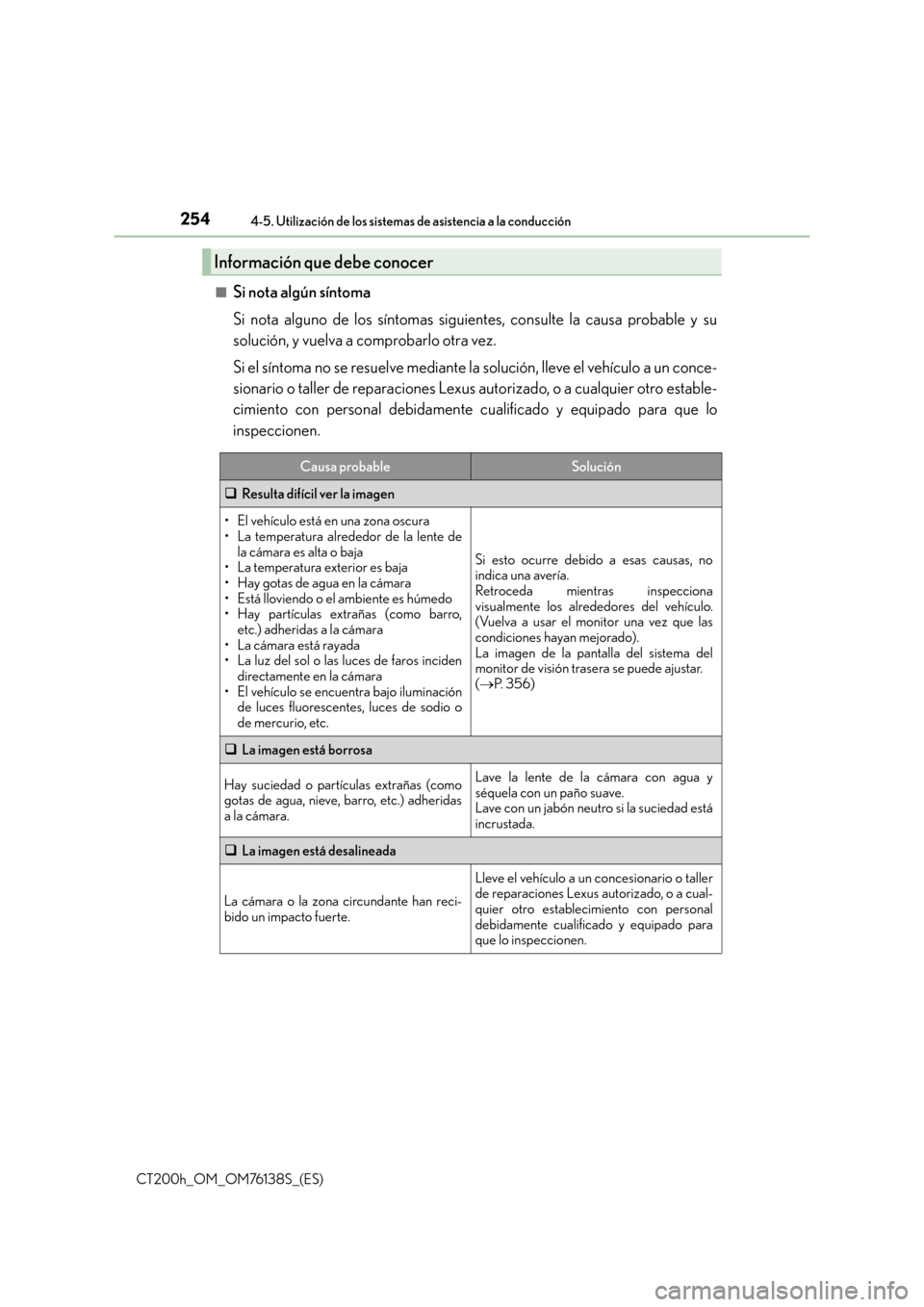

Si nota algún síntoma
Si nota alguno de los síntomas siguientes, consulte la causa probable y su
solución, y vuelva a comprobarlo otra vez.
Si el síntoma no se resuelve mediante la solución, lleve el vehículo a un conce-
sionario o taller de reparaciones Lexus autorizado, o a cualquier otro estable-
cimiento con personal debidamente cualificado y equipado para que lo
inspeccionen.
Información que debe conocer
Causa probableSolución
‰
Resulta difícil ver la imagen
• El vehículo está en una zona oscura
• La temperatura alrededor de la lente de
la cámara es alta o baja
• La temperatura exterior es baja
• Hay gotas de agua en la cámara
• Está lloviendo o el ambiente es húmedo
• Hay partículas extrañas (como barro,
etc.) adheridas a la cámara
• La cámara está rayada
• La luz del sol o las luces de faros inciden
directamente en la cámara
• El vehículo se encuentra bajo iluminación de luces fluorescentes, luces de sodio o
de mercurio, etc.
Si esto ocurre debido a esas causas, no
indica una avería.
Retroceda mientras inspecciona
visualmente los alrededores del vehículo.
(Vuelva a usar el monitor una vez que las
condiciones hayan mejorado).
La imagen de la pantalla del sistema del
monitor de visión trasera se puede ajustar.
(→ P. 3 5 6 )
‰ La imagen está borrosa
Hay suciedad o partículas extrañas (como
gotas de agua, nieve, barro, etc.) adheridas
a la cámara.Lave la lente de la cámara con agua y
séquela con un paño suave.
Lave con un jabón neutro si la suciedad está
incrustada.
‰La imagen está desalineada
La cámara o la zona circundante han reci-
bido un impacto fuerte.
Lleve el vehículo a un concesionario o taller
de reparaciones Lexus autorizado, o a cual-
quier otro establecimiento con personal
debidamente cualificado y equipado para
que lo inspeccionen.

2554-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
CT200h_OM_OM76138S_(ES)

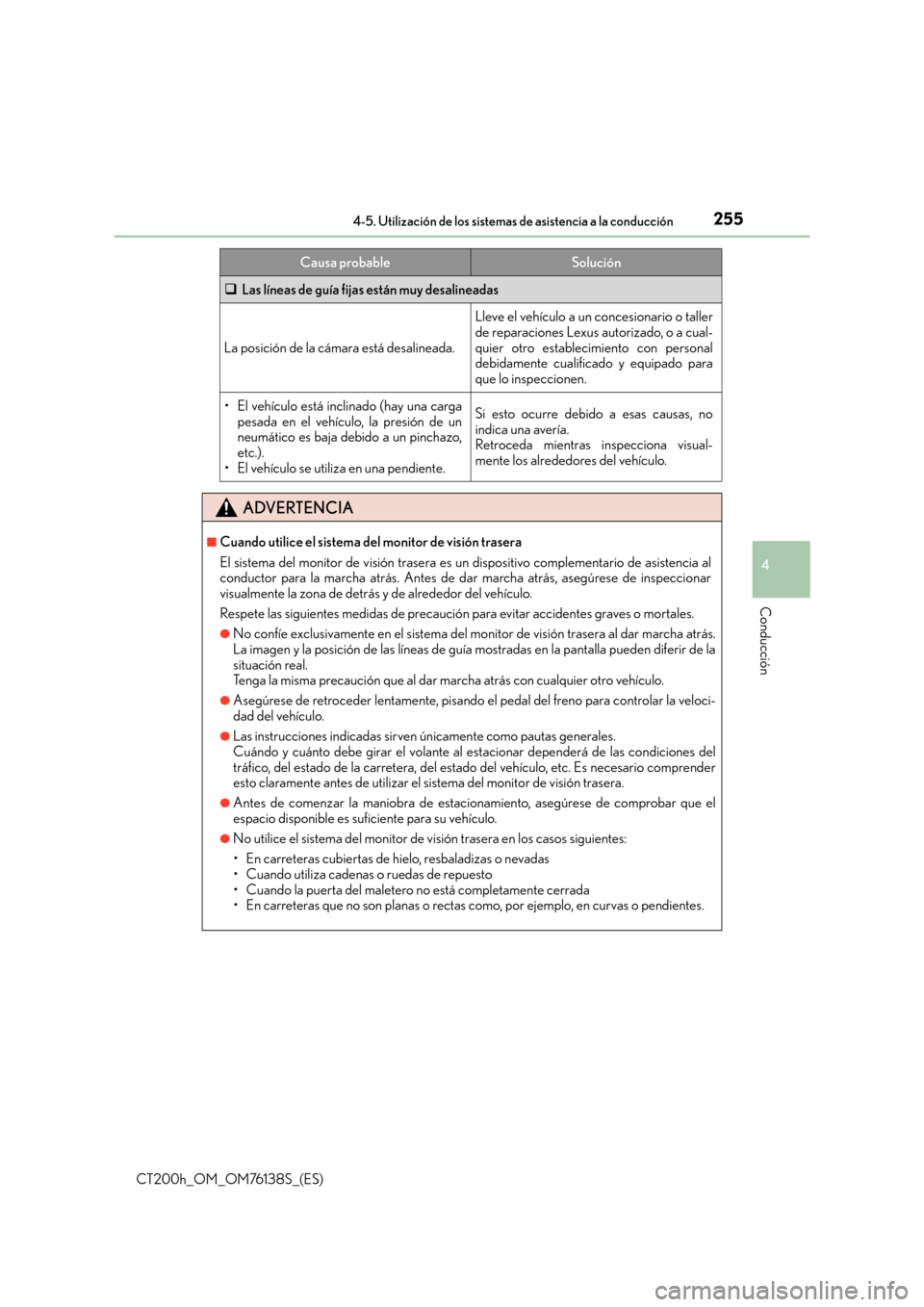

‰Las líneas de guía fijas están muy desalineadas
La posición de la cámara está desalineada.
Lleve el vehículo a un concesionario o taller
de reparaciones Lexus autorizado, o a cual-
quier otro establecimiento con personal
debidamente cualificado y equipado para
que lo inspeccionen.
• El vehículo está inclinado (hay una carga
pesada en el vehículo, la presión de un
neumático es baja debido a un pinchazo,
etc.).
• El vehículo se utiliza en una pendiente.Si esto ocurre debido a esas causas, no
indica una avería.
Retroceda mientras inspecciona visual-
mente los alrededores del vehículo.
ADVERTENCIA
■Cuando utilice el sistema del monitor de visión trasera
El sistema del monitor de visión trasera es un dispositivo complementario de asistencia al
conductor para la marcha atrás. Antes de dar marcha atrás, asegúrese de inspeccionar
visualmente la zona de detrás y de alrededor del vehículo.
Respete las siguientes medidas de precaución para evitar accidentes graves o mortales.
●No confíe exclusivamente en el sistema del monitor de visión trasera al dar marcha atrás.
La imagen y la posición de las líneas de guía mostradas en la pantalla pueden diferir de la
situación real.
Tenga la misma precaución que al dar marcha atrás con cualquier otro vehículo.
●Asegúrese de retroceder lentamente, pisando el pedal del freno para controlar la veloci-
dad del vehículo.
●Las instrucciones indicadas sirven únicamente como pautas generales.
Cuándo y cuánto debe girar el volante al estacionar dependerá de las condiciones del
tráfico, del estado de la carretera, del estado del vehículo, etc. Es necesario comprender
esto claramente antes de utilizar el sistema del monitor de visión trasera.
●Antes de comenzar la maniobra de estacionamiento, asegúrese de comprobar que el
espacio disponible es suficiente para su vehículo.
●No utilice el sistema del monitor de visión trasera en los casos siguientes:
• En carreteras cubiertas de hielo, resbaladizas o nevadas
• Cuando utiliza cadenas o ruedas de repuesto
• Cuando la puerta del maletero no está completamente cerrada
• En carreteras que no son planas o rectas como, por ejemplo, en curvas o pendientes.
Causa probableSolución

2564-5. Utilización de los sistemas de asistencia a la conducción
CT200h_OM_OM76138S_(ES)

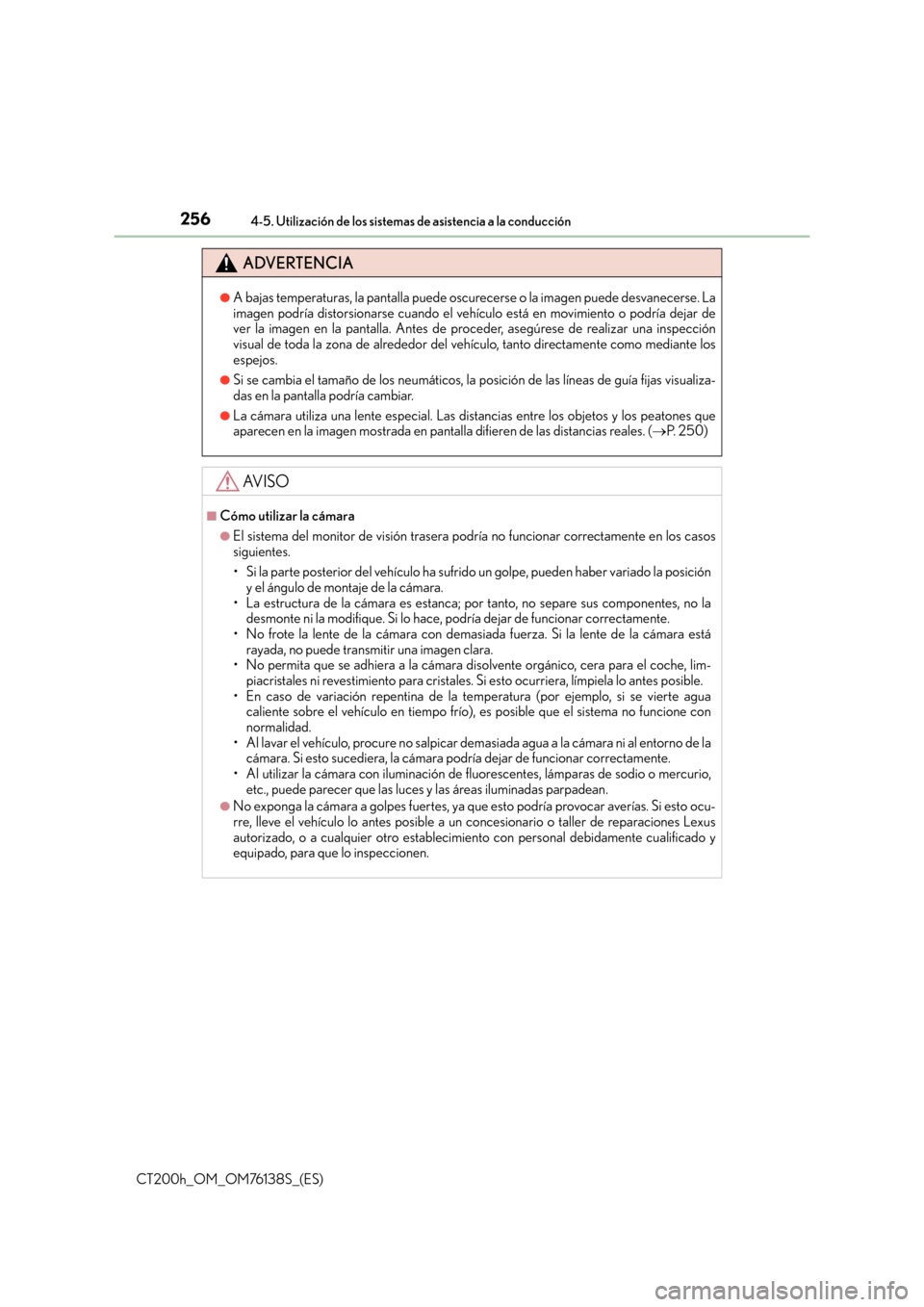

ADVERTENCIA
●A bajas temperaturas, la pantalla puede oscurecerse o la imagen puede desvanecerse. La
imagen podría distorsionarse cuando el vehículo está en movimiento o podría dejar de
ver la imagen en la pantalla. Antes de proceder, asegúrese de realizar una inspección
visual de toda la zona de alrededor del vehículo, tanto directamente como mediante los
espejos.
●Si se cambia el tamaño de los neumáticos, la posición de las líneas de guía fijas visualiza-
das en la pantalla podría cambiar.
●La cámara utiliza una lente especial. Las distancias entre los objetos y los peatones que
aparecen en la imagen mostrada en pantalla difieren de las distancias reales. (→P. 2 5 0 )
AV I S O
■Cómo utilizar la cámara
●El sistema del monitor de visión trasera podría no funcionar correctamente en los casos
siguientes.
• Si la parte posterior del vehículo ha sufrido un golpe, pueden haber variado la posición
y el ángulo de montaje de la cámara.
• La estructura de la cámara es estanca; por tanto, no separe sus componentes, no la desmonte ni la modifique. Si lo hace, podría dejar de funcionar correctamente.
• No frote la lente de la cámara con demasiada fuerza. Si la lente de la cámara está
rayada, no puede transmitir una imagen clara.
• No permita que se adhiera a la cámara disolvente orgánico, cera para el coche, lim- piacristales ni revestimiento para cristales. Si esto ocurriera, límpiela lo antes posible.
• En caso de variación repentina de la temperatura (por ejemplo, si se vierte agua caliente sobre el vehículo en tiempo frío), es posible que el sistema no funcione con
normalidad.
• Al lavar el vehículo, procure no salpicar demasiada agua a la cámara ni al entorno de la cámara. Si esto sucediera, la cámara podría dejar de funcionar correctamente.
• Al utilizar la cámara con iluminación de fluorescentes, lámparas de sodio o mercurio,
etc., puede parecer que las luces y las áreas iluminadas parpadean.
●No exponga la cámara a golpes fuertes, ya que esto podría provocar averías. Si esto ocu-
rre, lleve el vehículo lo antes posible a un concesionario o taller de reparaciones Lexus
autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y
equipado, para que lo inspeccionen.
