Page 145 of 450

HINWEIS:
Durch Veränderungen des Fahrgestells/der
Radaufhängung oder der Reifengröße wird
die Funktion des Abstandstempomaten be-
einflusst.
AKTIVIEREN DES
ABSTANDSTEMPOMATEN (ACC)
Sie können den Abstandstempomaten (ACC)
nur dann einschalten, wenn die Fahrgeschwin-
digkeit mehr als 30 km/h (19 mph) beträgt.
Wenn das System eingeschaltet und betriebs-
bereit ist, wird auf dem Infodisplay (EVIC) „ACC
Ready“ (Abstandstempomat bereit) angezeigt.
Wenn das System ausgeschaltet ist, wird auf
dem Infodisplay (EVIC) „Adaptive Cruise Con-
trol Off (ACC)“ (Abstandstempomat aus) ange-
zeigt.HINWEIS:
Unter den folgenden Bedingungen können
Sie den Abstandstempomaten nicht aktivie-
ren:
•
Allradantrieb, untere Ganggruppe,
• wenn Sie die Bremsen betätigen,
• wenn die Feststellbremse angezogen ist,
• wenn das Automatikgetriebe auf PARK,
REVERSE (Rückwärtsgang) oder NEU-
TRAL (Leerlauf) steht,
• wenn die Fahrgeschwindigkeit außerhalb
des Geschwindigkeitsbereichs liegt,
• wenn die Bremsen überhitzt sind.
AktivierungDrücken Sie die Taste EIN/AUS des Abstands-
tempomaten (ACC) kurz. Im Menü für den
Abstandstempomaten auf dem Infodisplay
(EVIC) wird „ACC Ready“ (Abstandstempomat
(ACC) bereit) angezeigt.
Adaptive Cruise Control Ready
(Abstandstempomat bereit)
141
Page 146 of 450

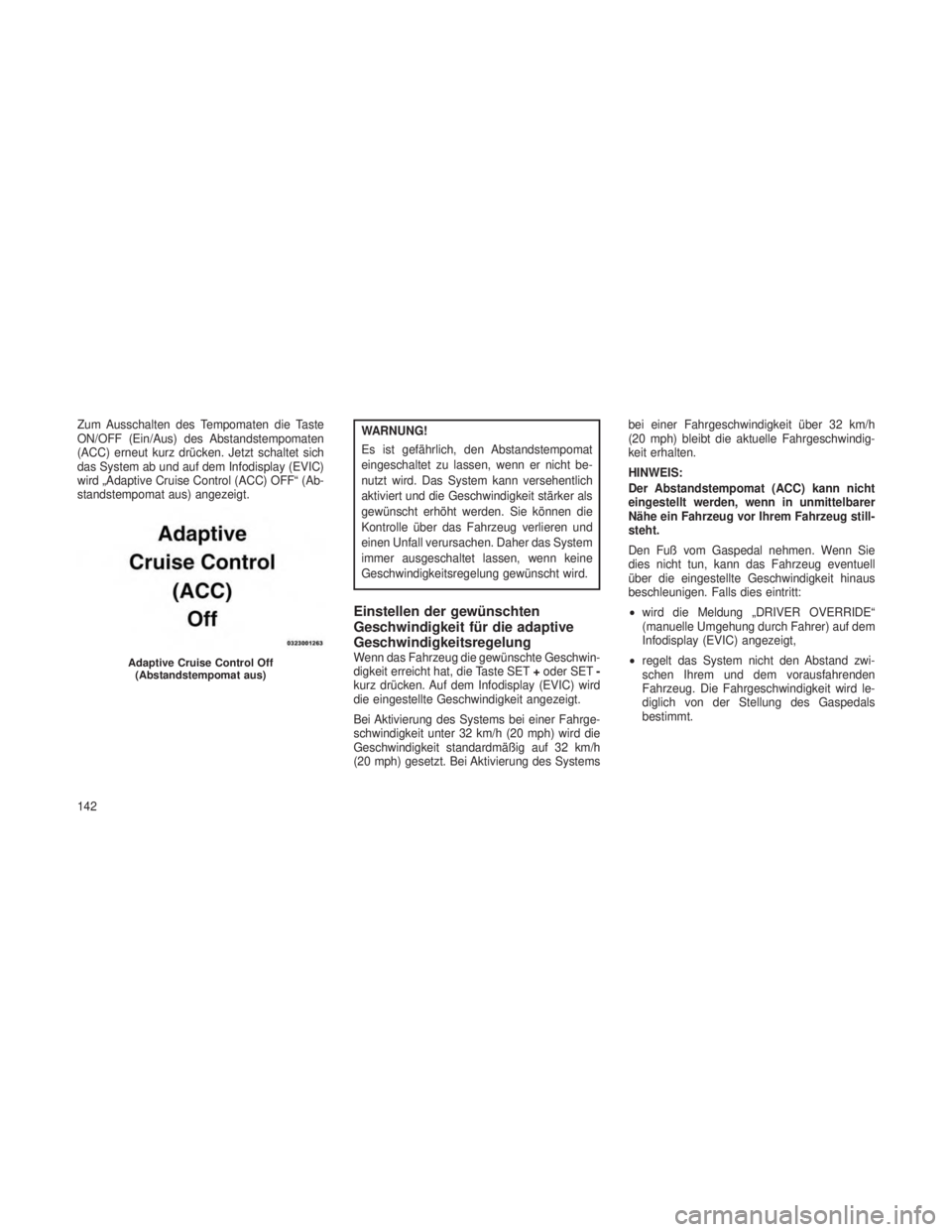

Zum Ausschalten des Tempomaten die Taste
ON/OFF (Ein/Aus) des Abstandstempomaten
(ACC) erneut kurz drücken. Jetzt schaltet sich
das System ab und auf dem Infodisplay (EVIC)
wird „Adaptive Cruise Control (ACC) OFF“ (Ab-
standstempomat aus) angezeigt.WARNUNG!
Es ist gefährlich, den Abstandstempomat
eingeschaltet zu lassen, wenn er nicht be-
nutzt wird. Das System kann versehentlich
aktiviert und die Geschwindigkeit stärker als
gewünscht erhöht werden. Sie können die
Kontrolle über das Fahrzeug verlieren und
einen Unfall verursachen. Daher das System
immer ausgeschaltet lassen, wenn keine
Geschwindigkeitsregelung gewünscht wird.
Einstellen der gewünschten
Geschwindigkeit für die adaptive
Geschwindigkeitsregelung
Wenn das Fahrzeug die gewünschte Geschwin-
digkeit erreicht hat, die Taste SET+oder SET -
kurz drücken. Auf dem Infodisplay (EVIC) wird
die eingestellte Geschwindigkeit angezeigt.
Bei Aktivierung des Systems bei einer Fahrge-
schwindigkeit unter 32 km/h (20 mph) wird die
Geschwindigkeit standardmäßig auf 32 km/h
(20 mph) gesetzt. Bei Aktivierung des Systems bei einer Fahrgeschwindigkeit über 32 km/h
(20 mph) bleibt die aktuelle Fahrgeschwindig-
keit erhalten.
HINWEIS:
Der Abstandstempomat (ACC) kann nicht
eingestellt werden, wenn in unmittelbarer
Nähe ein Fahrzeug vor Ihrem Fahrzeug still-
steht.
Den Fuß vom Gaspedal nehmen. Wenn Sie
dies nicht tun, kann das Fahrzeug eventuell
über die eingestellte Geschwindigkeit hinaus
beschleunigen. Falls dies eintritt:
•
wird die Meldung „DRIVER OVERRIDE“
(manuelle Umgehung durch Fahrer) auf dem
Infodisplay (EVIC) angezeigt,
• regelt das System nicht den Abstand zwi-
schen Ihrem und dem vorausfahrenden
Fahrzeug. Die Fahrgeschwindigkeit wird le-
diglich von der Stellung des Gaspedals
bestimmt.Adaptive Cruise Control Off
(Abstandstempomat aus)
142
Page 147 of 450

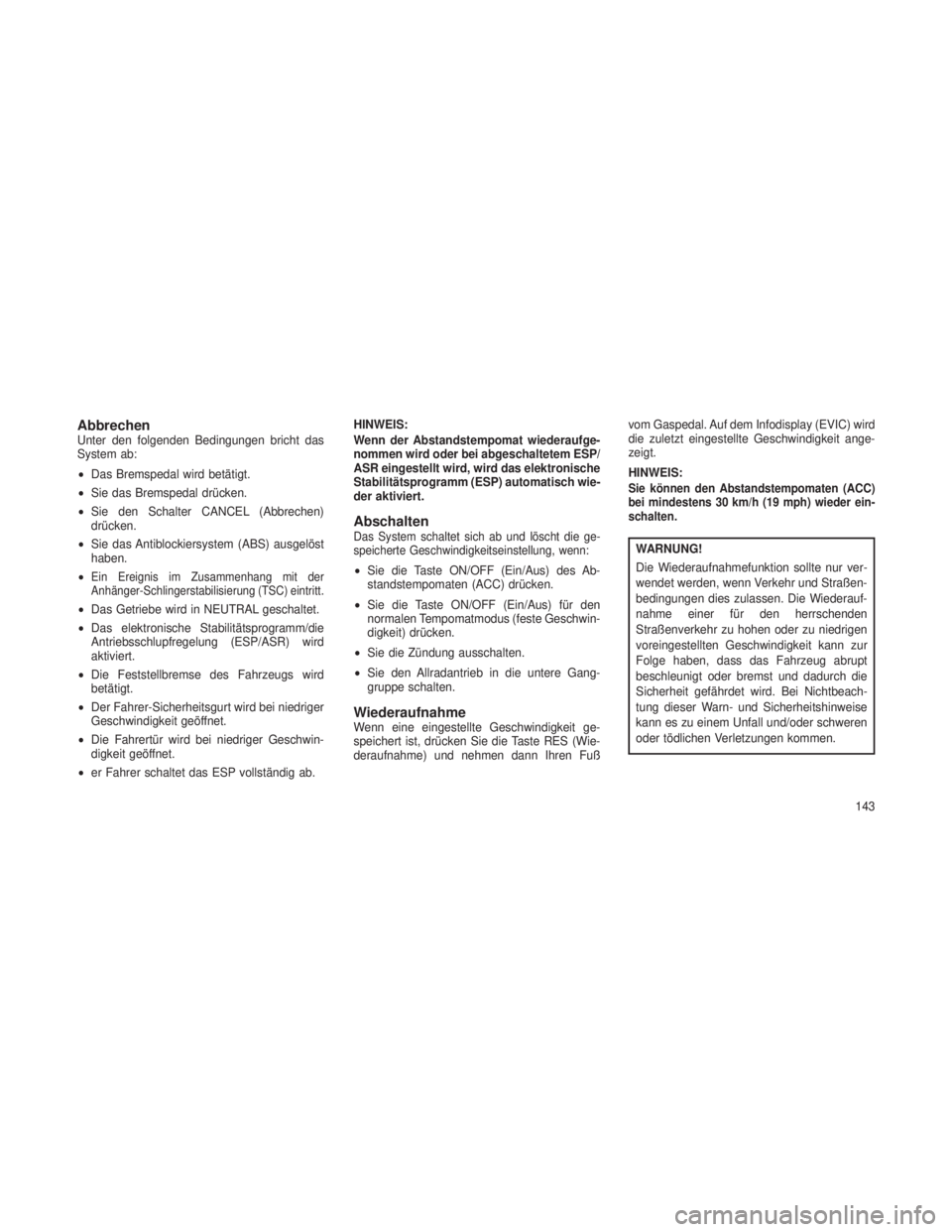

AbbrechenUnter den folgenden Bedingungen bricht das
System ab:
•Das Bremspedal wird betätigt.
• Sie das Bremspedal drücken.
• Sie den Schalter CANCEL (Abbrechen)
drücken.
• Sie das Antiblockiersystem (ABS) ausgelöst
haben.
•
Ein Ereignis im Zusammenhang mit der
Anhänger-Schlingerstabilisierung (TSC) eintritt.
• Das Getriebe wird in NEUTRAL geschaltet.
• Das elektronische Stabilitätsprogramm/die
Antriebsschlupfregelung (ESP/ASR) wird
aktiviert.
• Die Feststellbremse des Fahrzeugs wird
betätigt.
• Der Fahrer-Sicherheitsgurt wird bei niedriger
Geschwindigkeit geöffnet.
• Die Fahrertür wird bei niedriger Geschwin-
digkeit geöffnet.
• er Fahrer schaltet das ESP vollständig ab. HINWEIS:
Wenn der Abstandstempomat wiederaufge-
nommen wird oder bei abgeschaltetem ESP/
ASR eingestellt wird, wird das elektronische
Stabilitätsprogramm (ESP) automatisch wie-
der aktiviert.
AbschaltenDas System schaltet sich ab und löscht die ge-
speicherte Geschwindigkeitseinstellung, wenn:
•
Sie die Taste ON/OFF (Ein/Aus) des Ab-
standstempomaten (ACC) drücken.
• Sie die Taste ON/OFF (Ein/Aus) für den
normalen Tempomatmodus (feste Geschwin-
digkeit) drücken.
• Sie die Zündung ausschalten.
• Sie den Allradantrieb in die untere Gang-
gruppe schalten.
WiederaufnahmeWenn eine eingestellte Geschwindigkeit ge-
speichert ist, drücken Sie die Taste RES (Wie-
deraufnahme) und nehmen dann Ihren Fuß vom Gaspedal. Auf dem Infodisplay (EVIC) wird
die zuletzt eingestellte Geschwindigkeit ange-
zeigt.
HINWEIS:
Sie können den Abstandstempomaten (ACC)
bei mindestens 30 km/h (19 mph) wieder ein-
schalten.
WARNUNG!
Die Wiederaufnahmefunktion sollte nur ver-
wendet werden, wenn Verkehr und Straßen-
bedingungen dies zulassen. Die Wiederauf-
nahme einer für den herrschenden
Straßenverkehr zu hohen oder zu niedrigen
voreingestellten Geschwindigkeit kann zur
Folge haben, dass das Fahrzeug abrupt
beschleunigt oder bremst und dadurch die
Sicherheit gefährdet wird. Bei Nichtbeach-
tung dieser Warn- und Sicherheitshinweise
kann es zu einem Unfall und/oder schweren
oder tödlichen Verletzungen kommen.
143
Page 148 of 450

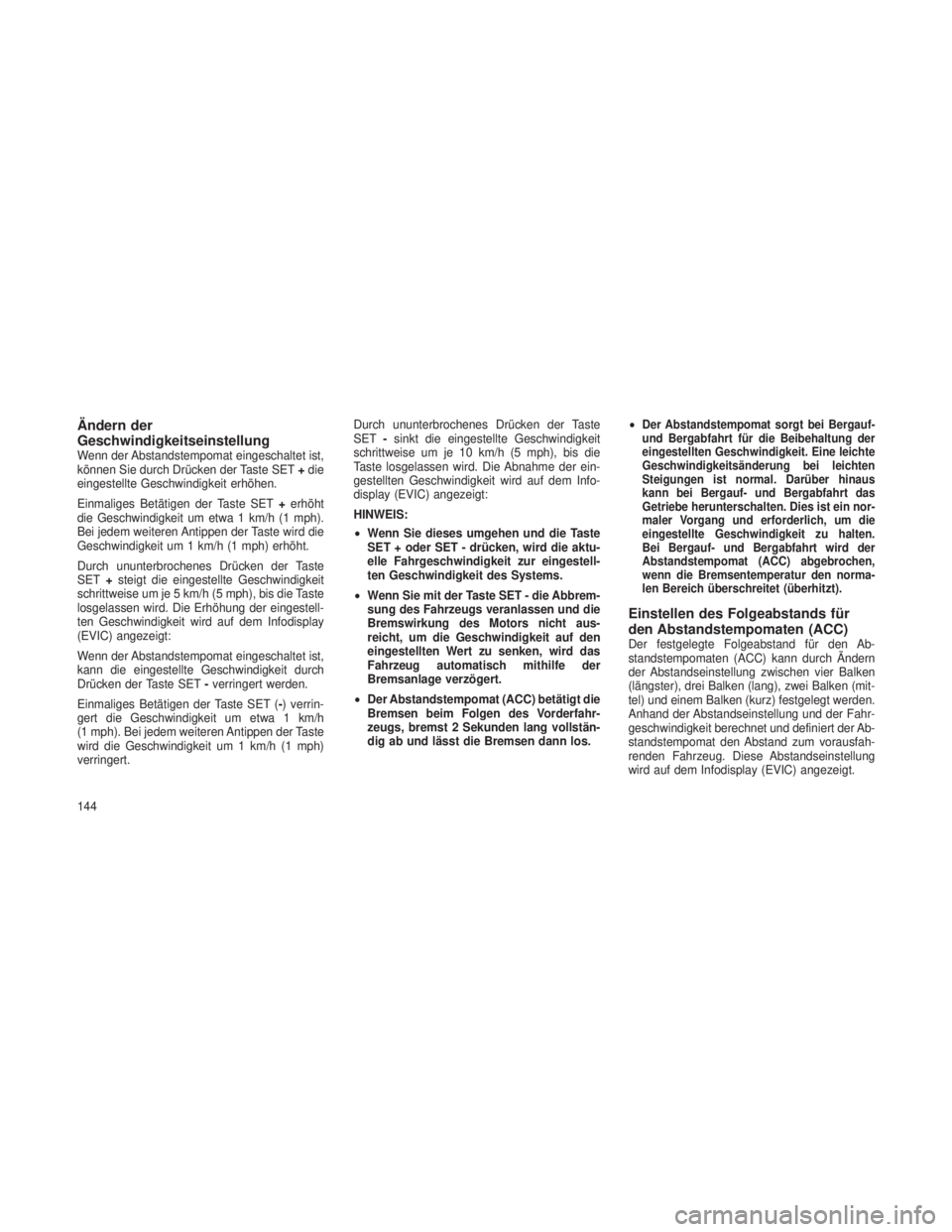

Ändern der
Geschwindigkeitseinstellung
Wenn der Abstandstempomat eingeschaltet ist,
können Sie durch Drücken der Taste SET+die
eingestellte Geschwindigkeit erhöhen.
Einmaliges Betätigen der Taste SET +erhöht
die Geschwindigkeit um etwa 1 km/h (1 mph).
Bei jedem weiteren Antippen der Taste wird die
Geschwindigkeit um 1 km/h (1 mph) erhöht.
Durch ununterbrochenes Drücken der Taste
SET +steigt die eingestellte Geschwindigkeit
schrittweise um je 5 km/h (5 mph), bis die Taste
losgelassen wird. Die Erhöhung der eingestell-
ten Geschwindigkeit wird auf dem Infodisplay
(EVIC) angezeigt:
Wenn der Abstandstempomat eingeschaltet ist,
kann die eingestellte Geschwindigkeit durch
Drücken der Taste SET -verringert werden.
Einmaliges Betätigen der Taste SET (-) verrin-
gert die Geschwindigkeit um etwa 1 km/h
(1 mph). Bei jedem weiteren Antippen der Taste
wird die Geschwindigkeit um 1 km/h (1 mph)
verringert. Durch ununterbrochenes Drücken der Taste
SET
-sinkt die eingestellte Geschwindigkeit
schrittweise um je 10 km/h (5 mph), bis die
Taste losgelassen wird. Die Abnahme der ein-
gestellten Geschwindigkeit wird auf dem Info-
display (EVIC) angezeigt:
HINWEIS:
• Wenn Sie dieses umgehen und die Taste
SET + oder SET - drücken, wird die aktu-
elle Fahrgeschwindigkeit zur eingestell-
ten Geschwindigkeit des Systems.
• Wenn Sie mit der Taste SET - die Abbrem-
sung des Fahrzeugs veranlassen und die
Bremswirkung des Motors nicht aus-
reicht, um die Geschwindigkeit auf den
eingestellten Wert zu senken, wird das
Fahrzeug automatisch mithilfe der
Bremsanlage verzögert.
• Der Abstandstempomat (ACC) betätigt die
Bremsen beim Folgen des Vorderfahr-
zeugs, bremst 2 Sekunden lang vollstän-
dig ab und lässt die Bremsen dann los. •
Der Abstandstempomat sorgt bei Bergauf-
und Bergabfahrt für die Beibehaltung der
eingestellten Geschwindigkeit. Eine leichte
Geschwindigkeitsänderung bei leichten
Steigungen ist normal. Darüber hinaus
kann bei Bergauf- und Bergabfahrt das
Getriebe herunterschalten. Dies ist ein nor-
maler Vorgang und erforderlich, um die
eingestellte Geschwindigkeit zu halten.
Bei Bergauf- und Bergabfahrt wird der
Abstandstempomat (ACC) abgebrochen,
wenn die Bremsentemperatur den norma-
len Bereich überschreitet (überhitzt).
Einstellen des Folgeabstands für
den Abstandstempomaten (ACC)
Der festgelegte Folgeabstand für den Ab-
standstempomaten (ACC) kann durch Ändern
der Abstandseinstellung zwischen vier Balken
(längster), drei Balken (lang), zwei Balken (mit-
tel) und einem Balken (kurz) festgelegt werden.
Anhand der Abstandseinstellung und der Fahr-
geschwindigkeit berechnet und definiert der Ab-
standstempomat den Abstand zum vorausfah-
renden Fahrzeug. Diese Abstandseinstellung
wird auf dem Infodisplay (EVIC) angezeigt.
144
Page 149 of 450

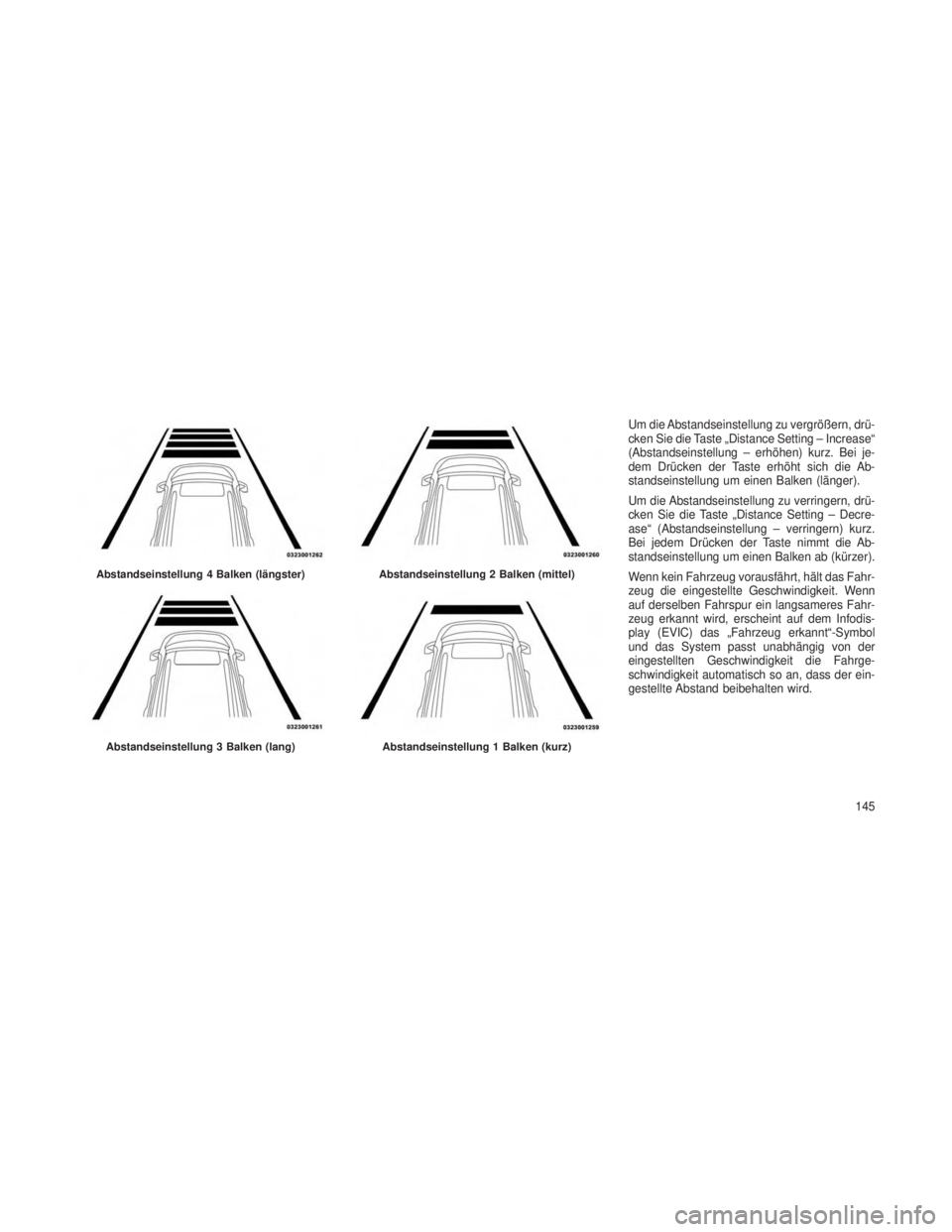

Um die Abstandseinstellung zu vergrößern, drü-
cken Sie die Taste „Distance Setting – Increase“
(Abstandseinstellung – erhöhen) kurz. Bei je-
dem Drücken der Taste erhöht sich die Ab-
standseinstellung um einen Balken (länger).
Um die Abstandseinstellung zu verringern, drü-
cken Sie die Taste „Distance Setting – Decre-
ase“ (Abstandseinstellung – verringern) kurz.
Bei jedem Drücken der Taste nimmt die Ab-
standseinstellung um einen Balken ab (kürzer).
Wenn kein Fahrzeug vorausfährt, hält das Fahr-
zeug die eingestellte Geschwindigkeit. Wenn
auf derselben Fahrspur ein langsameres Fahr-
zeug erkannt wird, erscheint auf dem Infodis-
play (EVIC) das „Fahrzeug erkannt“-Symbol
und das System passt unabhängig von der
eingestellten Geschwindigkeit die Fahrge-
schwindigkeit automatisch so an, dass der ein-
gestellte Abstand beibehalten wird.
Abstandseinstellung 4 Balken (längster)
Abstandseinstellung 3 Balken (lang)
Abstandseinstellung 2 Balken (mittel)
Abstandseinstellung 1 Balken (kurz)
145
Page 150 of 450

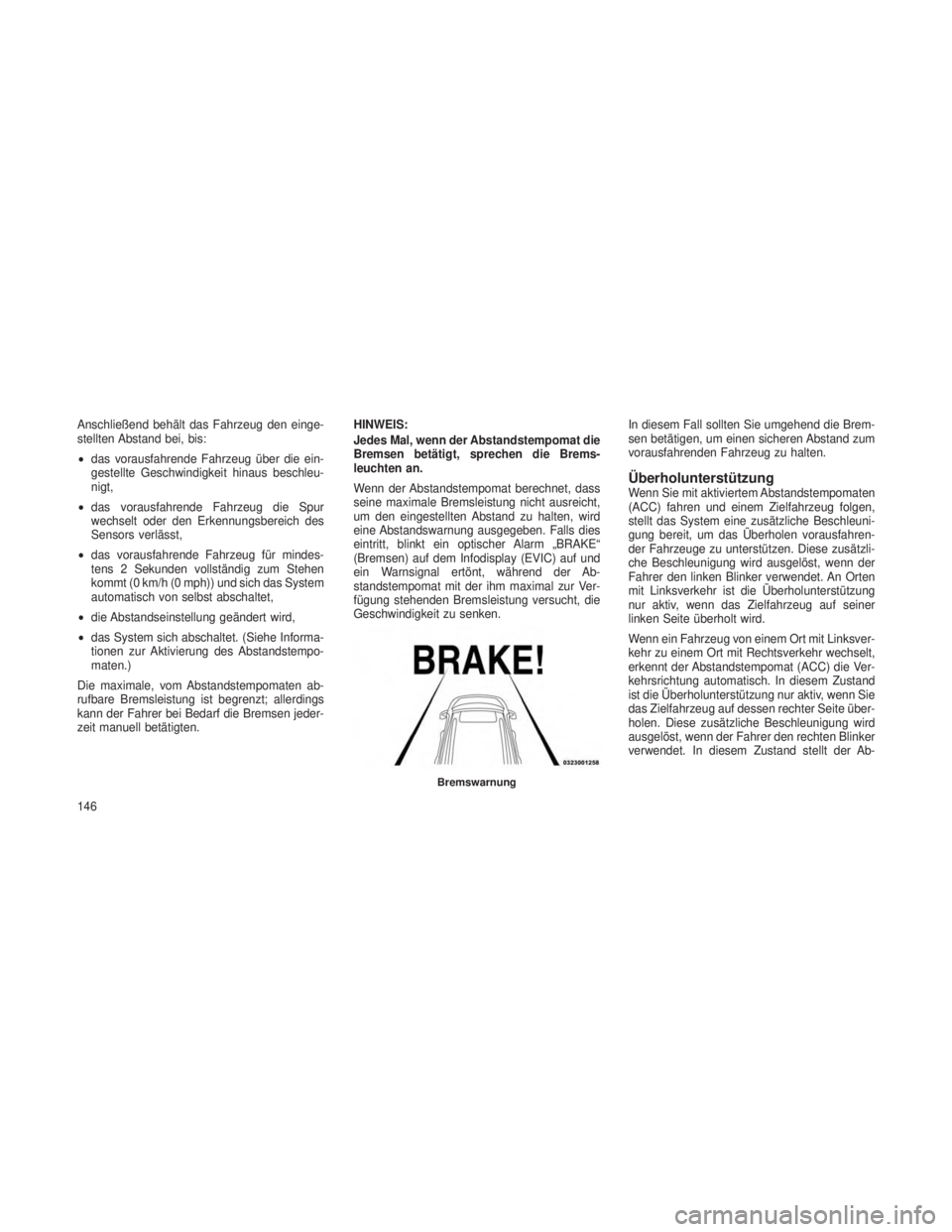

Anschließend behält das Fahrzeug den einge-
stellten Abstand bei, bis:
•das vorausfahrende Fahrzeug über die ein-
gestellte Geschwindigkeit hinaus beschleu-
nigt,
• das vorausfahrende Fahrzeug die Spur
wechselt oder den Erkennungsbereich des
Sensors verlässt,
• das vorausfahrende Fahrzeug für mindes-
tens 2 Sekunden vollständig zum Stehen
kommt (0 km/h (0 mph)) und sich das System
automatisch von selbst abschaltet,
• die Abstandseinstellung geändert wird,
• das System sich abschaltet. (Siehe Informa-
tionen zur Aktivierung des Abstandstempo-
maten.)
Die maximale, vom Abstandstempomaten ab-
rufbare Bremsleistung ist begrenzt; allerdings
kann der Fahrer bei Bedarf die Bremsen jeder-
zeit manuell betätigten. HINWEIS:
Jedes Mal, wenn der Abstandstempomat die
Bremsen betätigt, sprechen die Brems-
leuchten an.
Wenn der Abstandstempomat berechnet, dass
seine maximale Bremsleistung nicht ausreicht,
um den eingestellten Abstand zu halten, wird
eine Abstandswarnung ausgegeben. Falls dies
eintritt, blinkt ein optischer Alarm „BRAKE“
(Bremsen) auf dem Infodisplay (EVIC) auf und
ein Warnsignal ertönt, während der Ab-
standstempomat mit der ihm maximal zur Ver-
fügung stehenden Bremsleistung versucht, die
Geschwindigkeit zu senken.
In diesem Fall sollten Sie umgehend die Brem-
sen betätigen, um einen sicheren Abstand zum
vorausfahrenden Fahrzeug zu halten.
ÜberholunterstützungWenn Sie mit aktiviertem Abstandstempomaten
(ACC) fahren und einem Zielfahrzeug folgen,
stellt das System eine zusätzliche Beschleuni-
gung bereit, um das Überholen vorausfahren-
der Fahrzeuge zu unterstützen. Diese zusätzli-
che Beschleunigung wird ausgelöst, wenn der
Fahrer den linken Blinker verwendet. An Orten
mit Linksverkehr ist die Überholunterstützung
nur aktiv, wenn das Zielfahrzeug auf seiner
linken Seite überholt wird.
Wenn ein Fahrzeug von einem Ort mit Linksver-
kehr zu einem Ort mit Rechtsverkehr wechselt,
erkennt der Abstandstempomat (ACC) die Ver-
kehrsrichtung automatisch. In diesem Zustand
ist die Überholunterstützung nur aktiv, wenn Sie
das Zielfahrzeug auf dessen rechter Seite über-
holen. Diese zusätzliche Beschleunigung wird
ausgelöst, wenn der Fahrer den rechten Blinker
verwendet. In diesem Zustand stellt der Ab-
Bremswarnung
146
Page 151 of 450

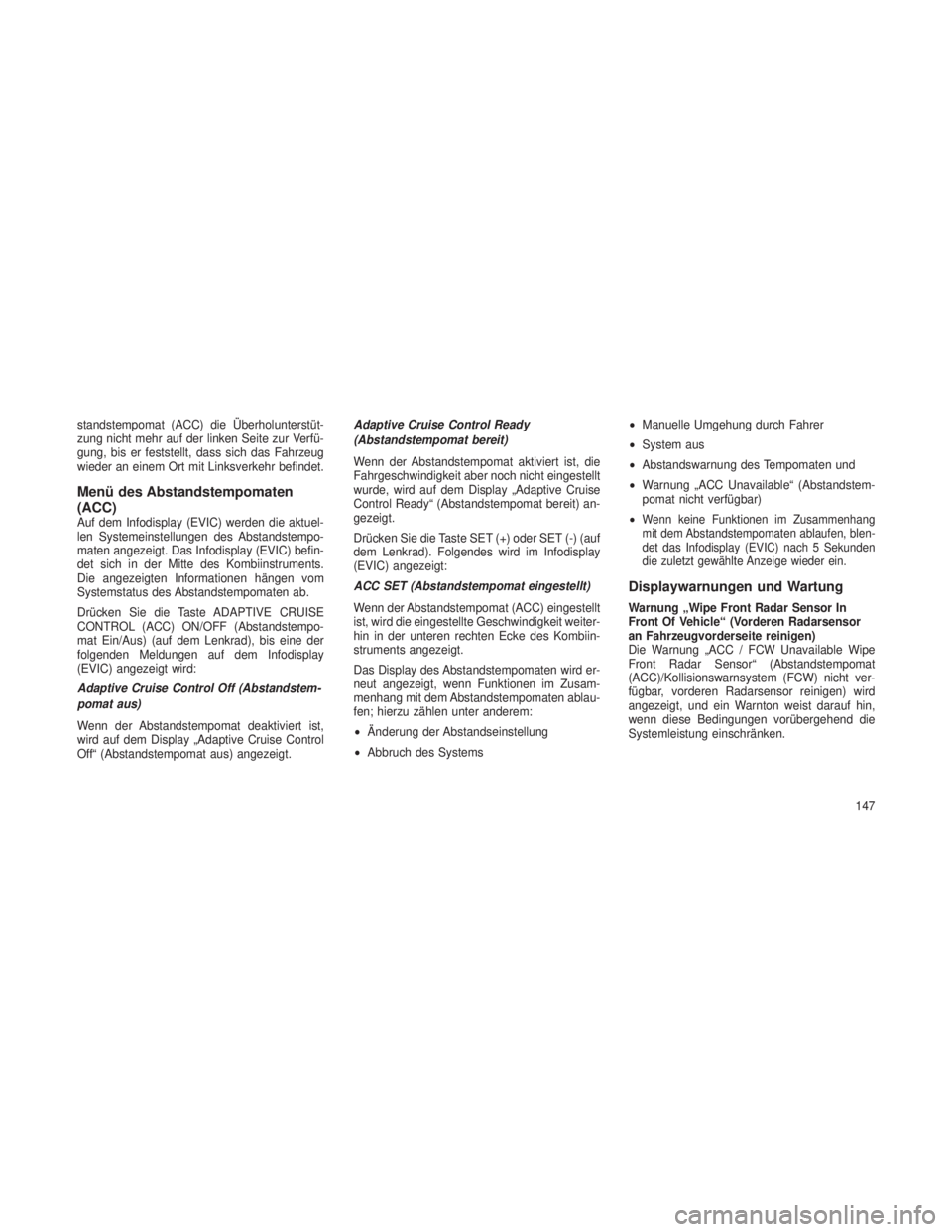

standstempomat (ACC) die Überholunterstüt-
zung nicht mehr auf der linken Seite zur Verfü-
gung, bis er feststellt, dass sich das Fahrzeug
wieder an einem Ort mit Linksverkehr befindet.
Menü des Abstandstempomaten
(ACC)
Auf dem Infodisplay (EVIC) werden die aktuel-
len Systemeinstellungen des Abstandstempo-
maten angezeigt. Das Infodisplay (EVIC) befin-
det sich in der Mitte des Kombiinstruments.
Die angezeigten Informationen hängen vom
Systemstatus des Abstandstempomaten ab.
Drücken Sie die Taste ADAPTIVE CRUISE
CONTROL (ACC) ON/OFF (Abstandstempo-
mat Ein/Aus) (auf dem Lenkrad), bis eine der
folgenden Meldungen auf dem Infodisplay
(EVIC) angezeigt wird:
Adaptive Cruise Control Off (Abstandstem-
pomat aus)
Wenn der Abstandstempomat deaktiviert ist,
wird auf dem Display „Adaptive Cruise Control
Off“ (Abstandstempomat aus) angezeigt.Adaptive Cruise Control Ready
(Abstandstempomat bereit)
Wenn der Abstandstempomat aktiviert ist, die
Fahrgeschwindigkeit aber noch nicht eingestellt
wurde, wird auf dem Display „Adaptive Cruise
Control Ready“ (Abstandstempomat bereit) an-
gezeigt.
Drücken Sie die Taste SET (+) oder SET (-) (auf
dem Lenkrad). Folgendes wird im Infodisplay
(EVIC) angezeigt:
ACC SET (Abstandstempomat eingestellt)
Wenn der Abstandstempomat (ACC) eingestellt
ist, wird die eingestellte Geschwindigkeit weiter-
hin in der unteren rechten Ecke des Kombiin-
struments angezeigt.
Das Display des Abstandstempomaten wird er-
neut angezeigt, wenn Funktionen im Zusam-
menhang mit dem Abstandstempomaten ablau-
fen; hierzu zählen unter anderem:
•
Änderung der Abstandseinstellung
• Abbruch des Systems •
Manuelle Umgehung durch Fahrer
• System aus
• Abstandswarnung des Tempomaten und
• Warnung „ACC Unavailable“ (Abstandstem-
pomat nicht verfügbar)
•Wenn keine Funktionen im Zusammenhang
mit dem Abstandstempomaten ablaufen, blen-
det das Infodisplay (EVIC) nach 5 Sekunden
die zuletzt gewählte Anzeige wieder ein.
Displaywarnungen und Wartung
Warnung „Wipe Front Radar Sensor In
Front Of Vehicle“ (Vorderen Radarsensor
an Fahrzeugvorderseite reinigen)
Die Warnung „ACC / FCW Unavailable Wipe
Front Radar Sensor“ (Abstandstempomat
(ACC)/Kollisionswarnsystem (FCW) nicht ver-
fügbar, vorderen Radarsensor reinigen) wird
angezeigt, und ein Warnton weist darauf hin,
wenn diese Bedingungen vorübergehend die
Systemleistung einschränken.
147
Page 152 of 450

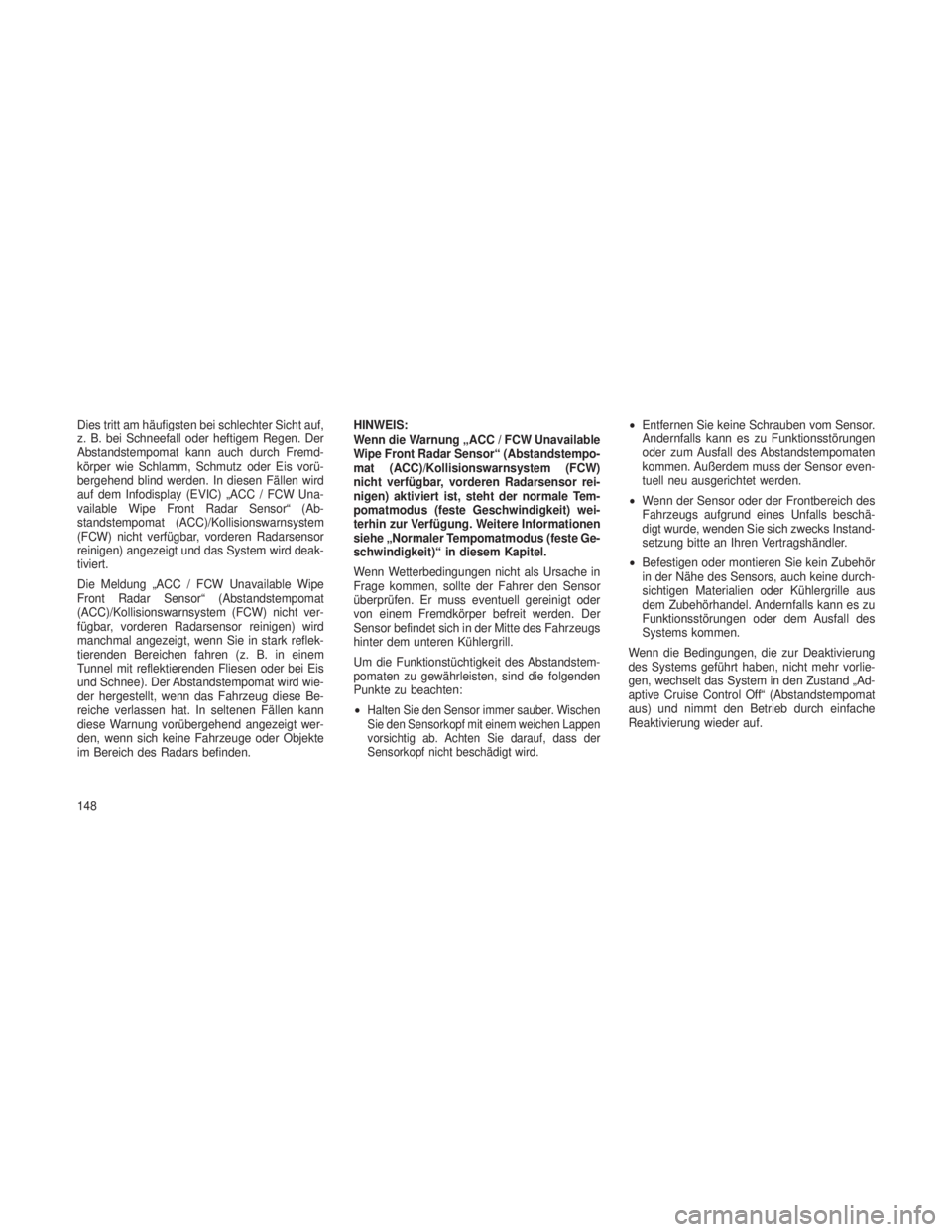

Dies tritt am häufigsten bei schlechter Sicht auf,
z. B. bei Schneefall oder heftigem Regen. Der
Abstandstempomat kann auch durch Fremd-
körper wie Schlamm, Schmutz oder Eis vorü-
bergehend blind werden. In diesen Fällen wird
auf dem Infodisplay (EVIC) „ACC / FCW Una-
vailable Wipe Front Radar Sensor“ (Ab-
standstempomat (ACC)/Kollisionswarnsystem
(FCW) nicht verfügbar, vorderen Radarsensor
reinigen) angezeigt und das System wird deak-
tiviert.
Die Meldung „ACC / FCW Unavailable Wipe
Front Radar Sensor“ (Abstandstempomat
(ACC)/Kollisionswarnsystem (FCW) nicht ver-
fügbar, vorderen Radarsensor reinigen) wird
manchmal angezeigt, wenn Sie in stark reflek-
tierenden Bereichen fahren (z. B. in einem
Tunnel mit reflektierenden Fliesen oder bei Eis
und Schnee). Der Abstandstempomat wird wie-
der hergestellt, wenn das Fahrzeug diese Be-
reiche verlassen hat. In seltenen Fällen kann
diese Warnung vorübergehend angezeigt wer-
den, wenn sich keine Fahrzeuge oder Objekte
im Bereich des Radars befinden.HINWEIS:
Wenn die Warnung „ACC / FCW Unavailable
Wipe Front Radar Sensor“ (Abstandstempo-
mat (ACC)/Kollisionswarnsystem (FCW)
nicht verfügbar, vorderen Radarsensor rei-
nigen) aktiviert ist, steht der normale Tem-
pomatmodus (feste Geschwindigkeit) wei-
terhin zur Verfügung. Weitere Informationen
siehe „Normaler Tempomatmodus (feste Ge-
schwindigkeit)“ in diesem Kapitel.
Wenn Wetterbedingungen nicht als Ursache in
Frage kommen, sollte der Fahrer den Sensor
überprüfen. Er muss eventuell gereinigt oder
von einem Fremdkörper befreit werden. Der
Sensor befindet sich in der Mitte des Fahrzeugs
hinter dem unteren Kühlergrill.
Um die Funktionstüchtigkeit des Abstandstem-
pomaten zu gewährleisten, sind die folgenden
Punkte zu beachten:
•
Halten Sie den Sensor immer sauber. Wischen
Sie den Sensorkopf mit einem weichen Lappen
vorsichtig ab. Achten Sie darauf, dass der
Sensorkopf nicht beschädigt wird.
•
Entfernen Sie keine Schrauben vom Sensor.
Andernfalls kann es zu Funktionsstörungen
oder zum Ausfall des Abstandstempomaten
kommen. Außerdem muss der Sensor even-
tuell neu ausgerichtet werden.
• Wenn der Sensor oder der Frontbereich des
Fahrzeugs aufgrund eines Unfalls beschä-
digt wurde, wenden Sie sich zwecks Instand-
setzung bitte an Ihren Vertragshändler.
• Befestigen oder montieren Sie kein Zubehör
in der Nähe des Sensors, auch keine durch-
sichtigen Materialien oder Kühlergrille aus
dem Zubehörhandel. Andernfalls kann es zu
Funktionsstörungen oder dem Ausfall des
Systems kommen.
Wenn die Bedingungen, die zur Deaktivierung
des Systems geführt haben, nicht mehr vorlie-
gen, wechselt das System in den Zustand „Ad-
aptive Cruise Control Off“ (Abstandstempomat
aus) und nimmt den Betrieb durch einfache
Reaktivierung wieder auf.
148
