2014 CITROEN DS4 Kasutusjuhend (in Estonian)

263Praktiline informatsioon










Lambipirni vahetamine


Tuled on kaetud
polükarbonaatklaasiga, mis on
omakorda kaetud lakikihiga :


)
ärge puhastage tulesid kuiva
või abrasiivse lapiga ega
puhastusvahendi või lahustiga,


)
kasutage käsna ja seebivett
või neutraalse pH'ga
puhastusvahendit,

)
väga määrdunud kohtade
sur vepesu korral vältige veejoa
pikemat suunamist tuledele ja
nende ümbrusele, et vältida lakikihi
ja tihendite kahjustamist. Enne lambipirni vahetamist peab tuli
olema kustutatud mõni minut varem
(raske põletuse oht).


)
Ärge puutuge lambipirni
sõrmedega, kasutage ebemeid
mitte jätvat lappi.
Kohustuslik on kasutada vaid
ultraviolettkiirgusele vastupidavaid
lampe, et mitte kahjustada esituld.
Asendage läbipõlenud lambipirn alati
sama numbri ja näitajatega pirniga.



Elektrilöögi oht

Ksenoonlambipirni (D1S-35W)
vahetamine viiakse läbi CITROËN
esinduses või kvalifitseeritud töökojas.

H1, H7... tüüpi pirnide puhul asetage
nende nagad kindlasti õigetesse
kohtadesse, et tagada parima
kvaliteediga valgustust.

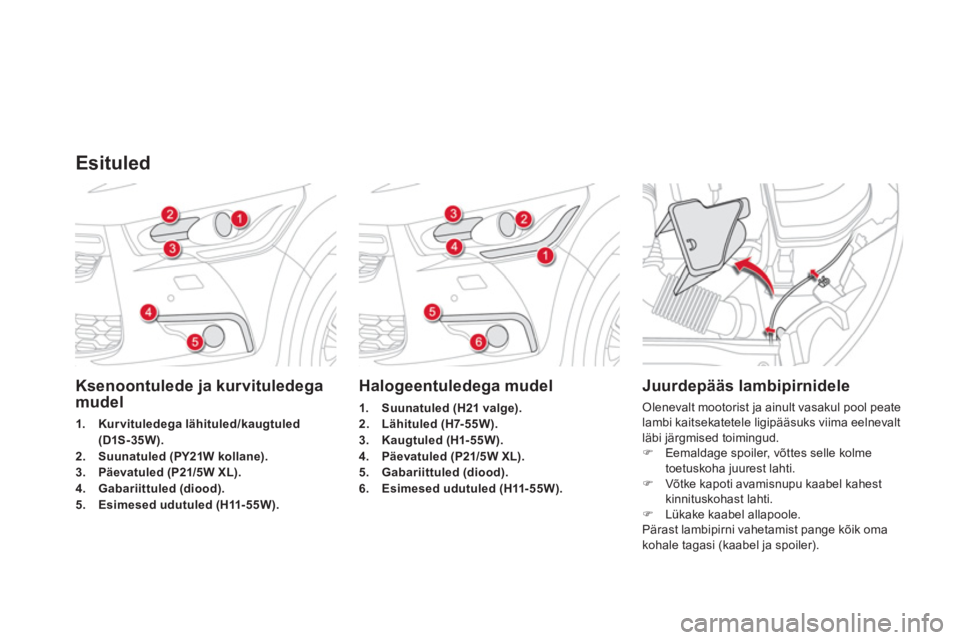

Ksenoontulede ja kurvituledega
mudel


1.
Kurvituledega lähituled/kaugtuled
(D1S-35W).


2.
Suunatuled (PY21W kollane).


3.
Päevatuled (P21/5W XL).


4.
Gabariittuled (diood).


5.
Esimesed udutuled (H11-55W).











Halogeentuledega mudel



1.
Suunatuled (H21 valge).


2.
Lähituled (H7- 55W).


3.
Kaugtuled (H1- 55W).


4.
Päevatuled (P21/5W XL).


5.
Gabariittuled (diood).


6.
Esimesed udutuled (H11-55W).





Juurdepääs lambipirnidele

Olenevalt mootorist ja ainult vasakul pool peate
lambi kaitsekatetele ligipääsuks viima eelnevalt
läbi järgmised toimingud.


)
Eemaldage spoiler, võttes selle kolme
toetuskoha juurest lahti.

)
Võtke kapoti avamisnupu kaabel kahest
kinnituskohast lahti.

)
Lükake kaabel allapoole.
Pärast lambipirni vahetamist pange kõik oma
kohale tagasi (kaabel ja spoiler).


Esituled

265Praktiline informatsioon










Lähitulede vahetamine (ainult
halogeentuledega mudelil)


)
Eemaldage kate, tõmmates ser vast.

)
Võtke lambi ühendusjuhe lahti.

)
Lükake vedrud laiali, et lampi vabastada.

)
Eemaldage lambipirn ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.











Suunatulede vahetamine

Tagasiasetamisel sulgege kate
hoolikalt, et tagada tule hermeetilisust.
Kollased pirnid, nt. suunatulede omad,
tuleb vahetada sarnaste omadustega ja
värvusega pirnide vastu. Kui suunatule märgutuli kiiremini vilgub
(parem või vasak), tähistab see vastava
poole tule riket.
Ksenoontuledega mudel



)
Eemaldage kate, seda ser vast tõmmates.

)
Võtke lambijuhe lahti.

)
Lambi vabastamiseks lükake vedrud laiali.

)
Tõmmake lambipirn välja ja vahetage uue
vastu.
Tagasiasetamisel toimige vastupidises
järjekorras.

Halogeentuledega mudel



)
Keerake lambipesa veerandpöörde võrra ja
võtke välja.

)
Tõmmake lambipirn välja ja vahetage uue
vastu.
Tagasiasetamisel toimige vastupidises
järjekorras.

Päevatulede vahetamine



)
Eemaldake kate, tõmmates ser vast.

)
Võtke lambi juhe lahti.

)
Keerake lambipesa veerandpöörde võrra
ja eemaldage lamp.

)
Eemaldage lambipirn ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.



Kaugtulede vahetamine (ainult
halogeentuledega mudelil)


)
Eemaldage kate, tõmmates ser vast.

)
Võtke lambi ühendusjuhe lahti.

)
Vajutage vedrudele, et lampi vabastada.

)
Eemaldage lambipirn ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.











Külgmiste dubleerivate
suunatulede vahetamine


)
Lükake kruvikeeraja tule keskosa poole
tule ja esiklaasi allosa kohalt.

)
Avage tuli kruvikeeraja abil ja eemaldage
tuli.

)
Võtke lambi ühendusjuhe lahti.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Selle tule saate CITROËN esindusest või
kvalifitseeritud töökojast.

267Praktiline informatsioon







Küljetulede vahetamine

Dioodtulede vahetamiseks pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.



Valgustorude/gabariittulede
vahetamine

Seda tüüpi dioodtulede vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.








Esimeste udutulede vahetamine



)
Aserage lameda otsaga kruvikeeraja
iluliistu avasse.

)
Võtke kruvikeerajat kangina kasutades
kaitseraua iluliist lahti (parkimisabi andur
jääb iluliistu külge).

)

Eemaldage kaks kruvi ja võtke tuledeplokk välja.

)
Võtke lambi ühendusjuhe lahti.

)
Keerake lambipesa veerandpöörde võrra ja
võtke välja.

)

Tõmmake lambipirn välja ja vahetage uue vastu.
Tagasiasetamisel toimige vastupidises järjekorras.
Nende lambipirnide vahetamiseks võite
pöörduda ka CITROËN esindusse või
kvalifitseeritud töökotta.

1.
Pidurutuled (P21/5W).


2.
Gabariittuled (diood).


3.
Suunatuled (PY21W kollane).


4.
Ta g u r d u s t u l e d

(P21W).


5.
Udutuled (P21W).





























Ta g a t u l e d

Punased lambid, näitaks suunatuled,
tuleb vahetada samade omaduste ja
värvusega lampide vastu.
Pakiruumi luugil olevad tuled
(va. valgustorud) ei ole päris tuled,
vaid dekoratiivelemendid.

Piduri-, tagurdus- ja suunatulede vahetamine

Neid kolme pirni vahetatakse pakiruumi väljastpoolt :


)
avage pakiruum,

)
eemaldage vastava poole paneelis olev
võre,

)
keerake kaks mutrit nr. 10 võtmega lahti ja
seejärel jätkake keeramist käega,

)
võtke tule pistik lahti,

)
võtke tuli ettevaatlikult välja, seda
väljapoole tõmmates,
)
eemaldage vahtkummist tihend,

)
võtke kaks väikest pistikut lahti,

)
lükake kaks naga laiali ja eemaldage
lambipesa,

)
keerake pirni veerandpöörde võrra ja
asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kontrollige, et tuli tagasiasetamisel õigesti
juhikutesse asetuks.
Keerake tuli veekindluse tagamiseks tugevalt,
aga ettevaatlikult kinni.

269Praktiline informatsioon


Valgustorude/gabariittulede
vahetamine






Numbrimärgi tulede vahetamine
(W5W)

Lisapiduritule vahetamine
(valgusdioodid)
Seda tüüpi valgusdioodidega tulesid
laske vahetada CITROËN esinduses või
kvalifitseeritud töökojas.
Seda tüüpi dioodtulede vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta. Eemaldamise lihtsustamiseks avage pakiruumi
luuk pooleldi.


)
Asetage peenike kruvikeeraja ühte
tuledeklaasi aukudest.

)
Lükake klaasi väljapoole.

)
Eemaldage tuledeklaas.

)
Asendage läbipõlenud lambipirn.
Tagasiasetamiseks vajutage läbipaistvale
kattele.

Kaitsme vahetamine

Kaitsmete eemaldamise näpitsad asuvad
armatuurlaua kaitsmekarbi kaane küljes.
Juurdepääsuks :


)
võtke kaas lahti, tõmmates ülaosast
paremalt ja seejärel vasakult poolt,

)
eemaldage kaas täielikult ja pöörake
tagurpidi,

Juurdepääs tööriistadele


)
võtke lahti alus, mille tagaküljel on
näpitsad.








Udutulede vahetamine

Neid pirne vahetatakse tagumise kaitseraua
juurest väljastpoolt :


)
viige käsi kaitseraua alla,

)
keerake lambipesa veerand pööret ja
eemaldage see,

)
keerake pirni veerand pööret ja vahetage
see uue vastu.
Tagasiasetamiseks viige samad toimingud läbi
vastupidises järjekorras.
Ärge puudutage katalüsaatorit ;
te võite end põletada, kui vahetate pirni
vahetult pärast süüte väljalülitamist.
