PRAKTIČNE INFORMACIJE

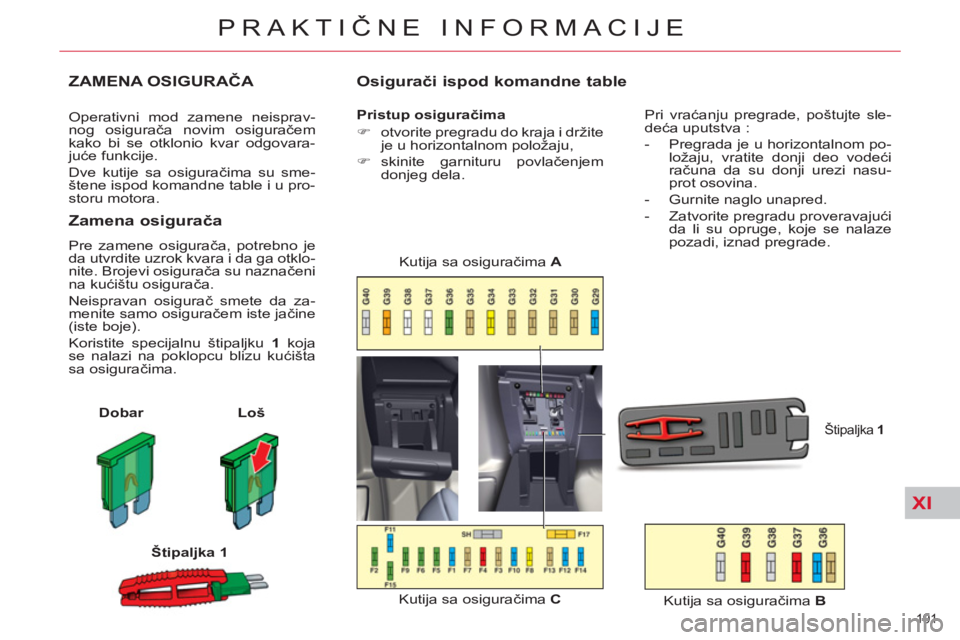

ZAMENA OSIGURAČA

Operativni mod zamene neisprav-
nog osigurača novim osiguračem
kako bi se otklonio kvar odgovara-
juće funkcije.
Dve kutije sa osiguračima su sme-
štene ispod komandne table i u pro-
storu motora.

Zamena osigurača

Pre zamene osigurača, potrebno je
da utvrdite uzrok kvara i da ga otklo-
nite. Brojevi osigurača su naznačeni
na kućištu osigurača.

Neispravan osigurač smete da za-
menite samo osiguračem iste jačine
(iste boje).
Koristite specijalnu štipaljku 1
koja
se nalazi na poklopcu blizu kućišta
sa osiguračima.

Dobar

Loš


Štipaljka 1




Osigurači ispod komandne table


Pristup osiguračima


)
otvorite pregradu do kraja i držite
je u horizontalnom položaju,

)
skinite garnituru povlačenjem
donjeg dela.
Kutija sa osiguračima C Kutija sa osiguračima A


Štipaljka 1





Pri vraćanju pregrade, poštujte sle-
deća uputstva :


- Pregrada je u horizontalnom po-
ložaju, vratite donji deo vodeći
računa da su donji urezi nasu-
prot osovina.

- Gurnite naglo unapred.

- Zatvorite pregradu proveravajući
da li su opruge, koje se nalaze
pozadi, iznad pregrade.
Kutija sa osiguračima B

XI
192
PRAKTIČNE INFORMACIJE


Tabelarni pregled osigurača




Osigurač br.



Jačina



Funkcije




G29



-

Ne koristi se


G30



5 A

Grejači retrovizora


G31



5 A

Senzor za kišu i svetlo


G32



5 A

Lampice nezakopčanosti pojaseva


G33



5 A

Elektrohromni retrovizori


G34



20 A

Kapak (limuzina)


G35



5 A

Svetlo na vratima suvozača – Pomeranje retrovizora suvozača


G36



30 A

Motorizovani poklopac prtljažnika (Tourer)


G37



20 A

Grejači prednjih sedišta


G38



30 A

Električno podešavanje sedišta vozača


G39



30 A

Električno podešavanje sedišta suvozača – Hi-Fi pojačalo


G40



3 A

Napajanje kućišta kuke za vuč
u (BSR-a)

KUTIJA SA OSIGURAČIMA B



Osigurač br.



Jačina



Funkcije




G36



15 A

Automatski menjač sa 6 stepena prenosa


5 A

Automatski menjač sa 4 stepena prenosa


G37



10 A

Dnevna svetla – Dijagnostička utičnica


G38



3 A

ESP


G39



10 A

Hidrauličko oslanjanje


G40



3 A

STOP prekidač

XI
193
PRAKTIČNE INFORMACIJE

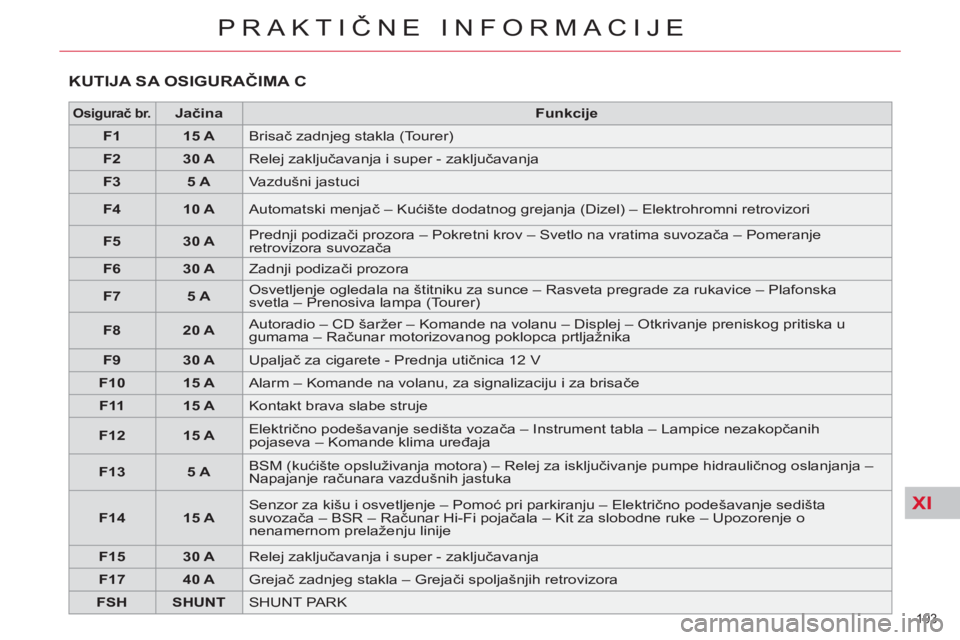

KUTIJA SA OSIGURAČIMA C



Osigurač br.



Jačina



Funkcije




F1



15 A

Brisač zadnjeg stakla (Tourer)


F2



30 A

Relej zaključavanja i super - zaključavanja


F3



5 A

Vazdušni jastuci


F4



10 A

Automatski menjač – Kućište dodatnog grejanja (Dizel) – Elektrohromni retrovizori


F5



30 A

Prednji podizači prozora – Pokretni krov – Svetlo na vratima suvozača – Pomeranje
retrovizora suvozača


F6



30 A

Zadnji podizači prozora


F7



5 A

Osvetljenje ogledala na štitniku za sunce – Rasveta pregrade za rukavice – Plafonska
svetla – Prenosiva lampa (Tourer)


F8



20 A

Autoradio – CD šaržer – Komande na volanu – Displej – Otkrivanje preniskog pritiska u
gumama – Računar motorizovanog poklopca prtljažnika


F9



30 A

Upaljač za cigarete - Prednja utičnica 12 V


F10



15 A

Alarm – Komande na volanu, za signalizaciju i za brisače


F11



15 A

Kontakt brava slabe struje


F12



15 A

Električno podešavanje sedišta vozača – Instrument tabla – Lampice nezakopčanih
pojaseva – Komande klima uređaja


F13



5 A

BSM (kućište opsluživanja motora) – Relej za isključivanje pumpe hidrauličnog oslanjanja –
Napajanje računara vazdušnih jastuka


F14



15 A

Senzor za kišu i osvetljenje – Pomoć pri parkiranju – Električno podešavanje sedišta
suvozača – BSR – Računar Hi-Fi pojačala – Kit za slobodne ruke – Upozorenje o
nenamernom prelaženju linije


F15



30 A

Relej zaključavanja i super - zaključavanja


F17



40 A

Grejač zadnjeg stakla – Grejači spoljašnjih retrovizora


FSH



SHUNT

SHUNT PARK

XI
194
PRAKTIČNE INFORMACIJE


Osigurači u motornom
prostoru

Posle zamene osigurača, veoma
pažljivo zatvorite poklopac.


Zahvati na MAXI osiguračima za
dodatnu zaštitu, koji su smešte-
ni u kutijama,
isključivo obavljaj-
te
u
stručnom servisu ili u mreži

CITROËN.
Pristup osiguračima


)
Odvrnite svaki vijak za 1/4 kruga.

)
Zamenite osigurač.

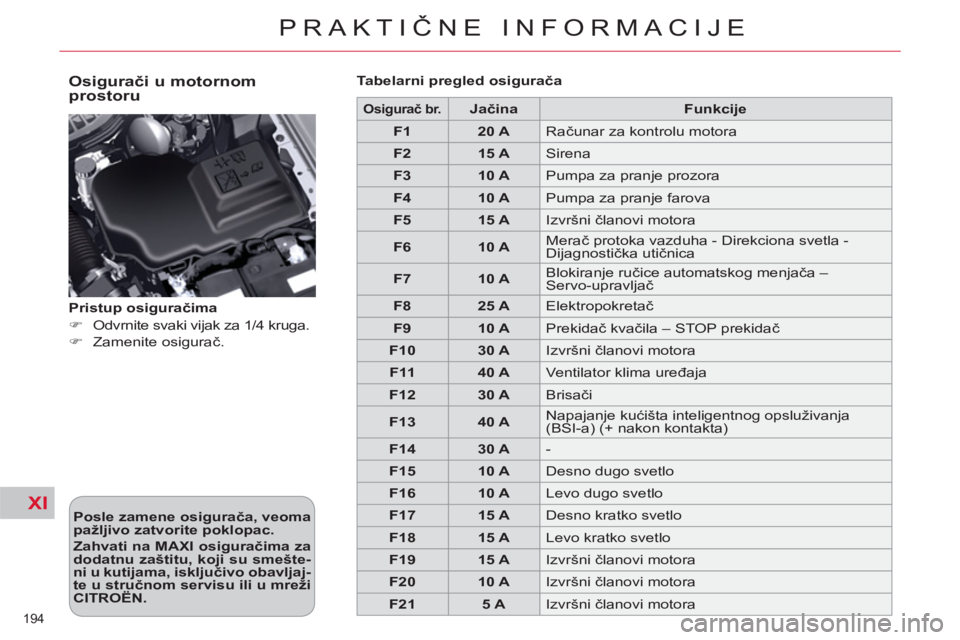

Tabelarni pregled osigurača




Osigurač br.



Jačina



Funkcije




F1



20 A

Računar za kontrolu motora


F2



15 A

Sirena


F3



10 A

Pumpa za pranje prozora


F4



10 A

Pumpa za pranje farova


F5



15 A

Izvršni članovi motora


F6



10 A

Merač protoka vazduha - Direkciona svetla -
Dijagnostička utičnica


F7



10 A

Blokiranje ručice automatskog menjača –
Servo-upravljač


F8



25 A

Elektropokretač


F9



10 A

Prekidač kvačila – STOP prekidač


F10



30 A

Izvršni članovi motora


F11



40 A

Ventilator klima uređaja


F12



30 A

Brisači


F13



40 A

Napajanje kućišta inteligentnog opsluživanja
(BSI-a) (+ nakon kontakta)


F14



30 A

-


F15



10 A

Desno dugo svetlo


F16



10 A

Levo dugo svetlo


F17



15 A

Desno kratko svetlo


F18



15 A

Levo kratko svetlo


F19



15 A

Izvršni članovi motora


F20



10 A

Izvršni članovi motora


F21



5 A

Izvršni članovi motora

XI
!
195
PRAKTIČNE INFORMACIJE

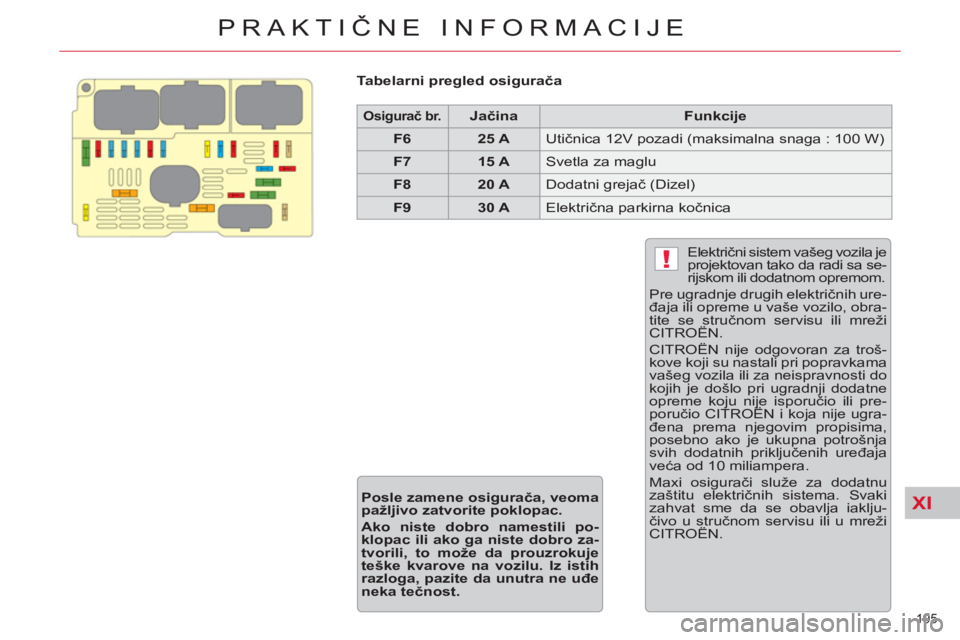

Tabelarni pregled osigurača




Osigurač br.




Jačina



Funkcije




F6



25 A

Utičnica 12V pozadi (maksimalna snaga : 100 W)


F7



15 A

Svetla za maglu


F8



20 A

Dodatni grejač (Dizel)


F9



30 A

Električna parkirna kočnica

Električni sistem vašeg vozila je
projektovan tako da radi sa se-
rijskom ili dodatnom opremom.
Pre ugradnje drugih električnih ure-
đaja ili opreme u vaše vozilo, obra-
tite se stručnom servisu ili mreži
CITROËN.
CITROËN nije odgovoran za troš-
kove koji su nastali pri popravkama
vašeg vozila ili za neispravnosti do
kojih je došlo pri ugradnji dodatne
opreme koju nije isporučio ili pre-
poručio CITROËN i koja nije ugra-
đena prema njegovim propisima,
posebno ako je ukupna potrošnja
svih dodatnih priključenih uređaja
veća od 10 miliampera.
Maxi osigurači služe za dodatnu
zaštitu električnih sistema. Svaki
zahvat sme da se obavlja iaklju-
čivo u stručnom servisu ili u mreži
CITROËN.
Posle zamene osigurača, veoma
pažljivo zatvorite poklopac.


Ako niste dobro namestili po-
klopac ili ako ga niste dobro za-
tvorili, to može da prouzrokuje
teške kvarove na vozilu. Iz istih
razloga, pazite da unutra ne uđe
neka tečnost.

XI
!
196
PRAKTIČNE INFORMACIJE

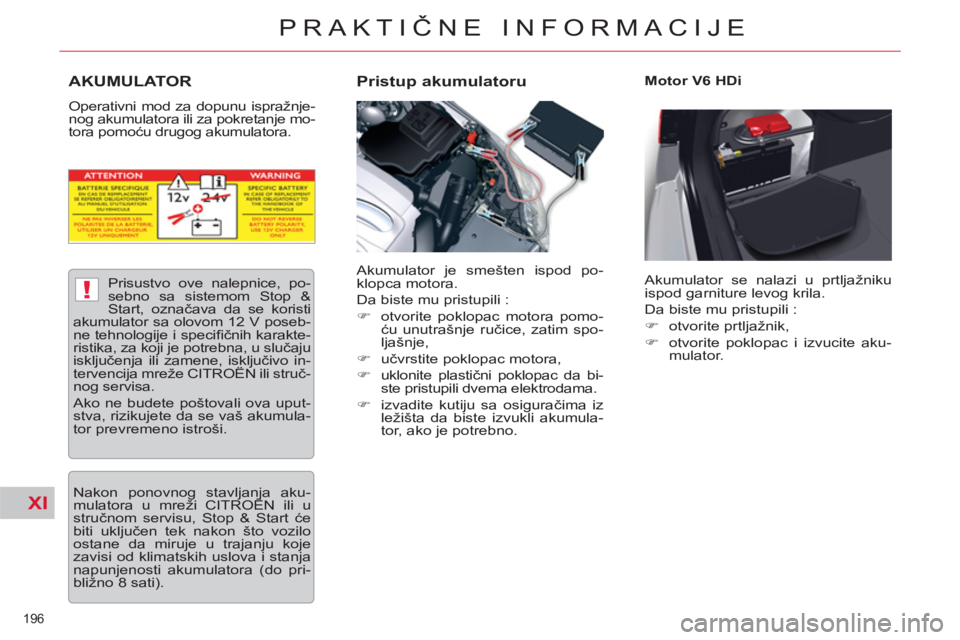

AKUMULATOR

Operativni mod za dopunu ispražnje-
nog akumulatora ili za pokretanje mo-
tora pomoću drugog akumulatora.


Pristup akumulatoru

Motor V6 HDi
Akumulator je smešten ispod po-
klopca motora.
Da biste mu pristupili :


)
otvorite poklopac motora pomo-
ću unutrašnje ručice, zatim spo-
ljašnje,

)
učvrstite poklopac motora,

)
uklonite plastični poklopac da bi-
ste pristupili dvema elektrodama.

)
izvadite kutiju sa osiguračima iz
ležišta da biste izvukli akumula-
tor, ako je potrebno. Akumulator se nalazi u prtljažniku
ispod garniture levog krila.
Da biste mu pristupili :


)
otvorite prtljažnik,

)
otvorite poklopac i izvucite aku-
mulator.







Prisustvo ove nalepnice, po-
sebno sa sistemom Stop &
Start, označava da se koristi
akumulator sa olovom 12 V poseb-
ne tehnologije i specifi čnih karakte-
ristika, za koji je potrebna, u slučaju
isključenja ili zamene, isključivo in-
tervencija mreže CITROËN ili struč-
nog servisa.
Ako ne budete poštovali ova uput-
stva, rizikujete da se vaš akumula-
tor prevremeno istroši.

Nakon ponovnog stavljanja aku-
mulatora u mreži CITROËN ili u
stručnom servisu, Stop & Start će
biti uključen tek nakon što vozilo
ostane da miruje u trajanju koje
zavisi od klimatskih uslova i stanja
napunjenosti akumulatora (do pri-
bližno 8 sati).

XI
!
197
PRAKTIČNE INFORMACIJE

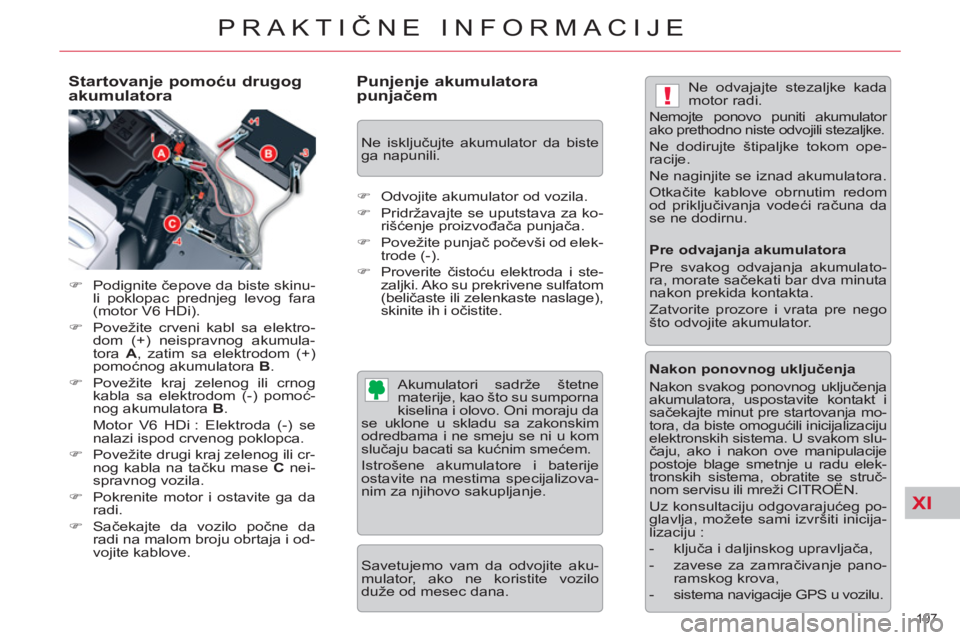

Startovanje pomoću drugog
akumulatora


)
Podignite čepove da biste skinu-
li poklopac prednjeg levog fara
(motor V6 HDi).

)
Povežite crveni kabl sa elektro-
dom (+) neispravnog akumula-
tora A
, zatim sa elektrodom (+)
pomoćnog akumulatora B
.

)
Povežite kraj zelenog ili crnog
kabla sa elektrodom (-) pomoć-
nog akumulatora B
.
Motor V6 HDi : Elektroda (-) se
nalazi ispod crvenog poklopca.

)
Povežite drugi kraj zelenog ili cr-
nog kabla na tačku mase C
nei-
spravnog vozila.

)
Pokrenite motor i ostavite ga da
radi.

)
Sačekajte da vozilo počne da
radi na malom broju obrtaja i od-
vojite kablove.



Punjenje akumulatora
punjačem

Akumulatori sadrže štetne
materije, kao što su sumporna
kiselina i olovo. Oni moraju da
se uklone u skladu sa zakonskim
odredbama i ne smeju se ni u kom
slučaju bacati sa kućnim smećem.
Istrošene akumulatore i baterije
ostavite na mestima specijalizova-
nim za njihovo sakupljanje.
Savetujemo vam da odvojite aku-
mulator, ako ne koristite vozilo
duže od mesec dana. Ne odvajajte stezaljke kada
motor radi.
Nemojte ponovo puniti akumulator
ako prethodno niste odvojili stezaljke.
Ne dodirujte štipaljke tokom ope-
racije.
Ne naginjite se iznad akumulatora.
Otkačite kablove obrnutim redom
od priključivanja vodeći računa da
se ne dodirnu.

Pre odvajanja akumulatora
Pre svakog odvajanja akumulato-
ra, morate sačekati bar dva minuta
nakon prekida kontakta.
Zatvorite prozore i vrata pre nego
što odvojite akumulator.

Nakon ponovnog uključenja
Nakon svakog ponovnog uključenja
akumulatora, uspostavite kontakt i
sačekajte minut pre startovanja mo-
tora, da biste omogućili inicijalizaciju
elektronskih sistema. U svakom slu-
čaju, ako i nakon ove manipulacije
postoje blage smetnje u radu elek-
tronskih sistema, obratite se struč-
nom servisu ili mreži CITROËN.
Uz konsultaciju odgovarajućeg po-
glavlja, možete sami izvršiti inicija-
lizaciju :


- ključa i daljinskog upravljača,

- zavese za zamračivanje pano-
ramskog krova,

- sistema navigacije GPS u vozilu.



)
Odvojite akumulator od vozila.

)
Pridržavajte se uputstava za ko-
rišćenje proizvo
đača punjača.

)
Povežite punjač počevši od elek-
trode (-).

)
Proverite čistoću elektroda i ste-
zaljki. Ako su prekrivene sulfatom
(beličaste ili zelenkaste naslage),
skinite ih i očistite.
Ne isključujte akumulator da biste
ga napunili.

XI
!
198
PRAKTIČNE INFORMACIJE

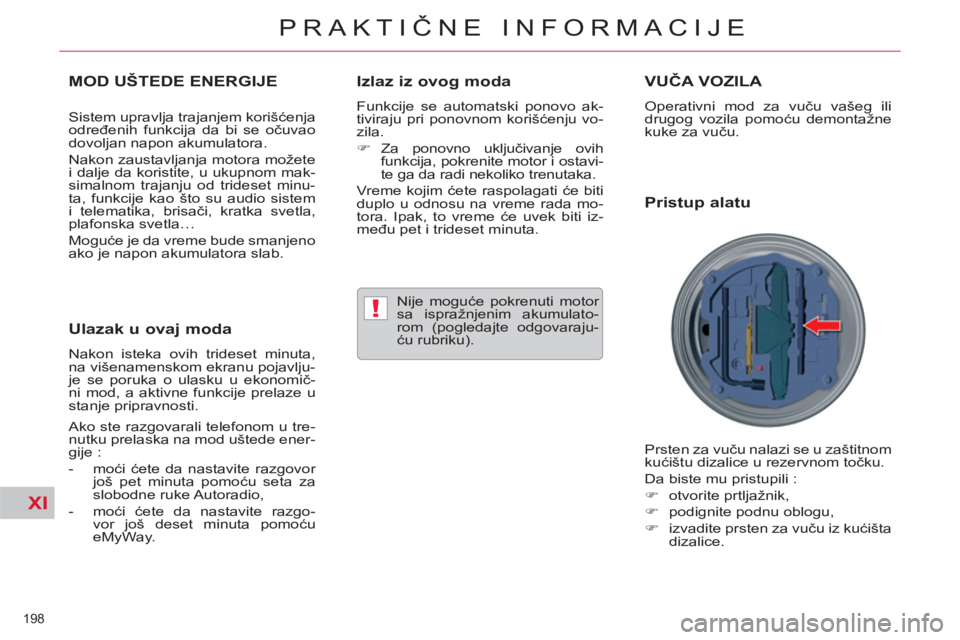

MOD UŠTEDE ENERGIJE


Sistem upravlja trajanjem korišćenja
određenih funkcija da bi se očuvao
dovoljan napon akumulatora.
Nakon zaustavljanja motora možete
i dalje da koristite, u ukupnom mak-
simalnom trajanju od trideset minu-
ta, funkcije kao što su audio sistem
i telematika, brisači, kratka svetla,
plafonska svetla…
Moguće je da vreme bude smanjeno
ako je napon akumulatora slab.


Izlaz iz ovog moda

Funkcije se automatski ponovo ak-
tiviraju pri ponovnom korišćenju vo-
zila.


)
Za ponovno uključivanje ovih
funkcija, pokrenite motor i ostavi-
te ga da radi nekoliko trenutaka.
Vreme kojim ćete raspolagati će biti
duplo u odnosu na vreme rada mo-
tora. Ipak, to vreme će uvek biti iz-
među pet i trideset minuta.

Nije moguće pokrenuti motor
sa ispražnjenim akumulato-
rom (pogledajte odgovaraju-
ću rubriku).

VUČA VOZILA

Operativni mod za vuču vašeg ili
drugog vozila pomoću demontažne
kuke za vuču.


Pristup alatu

Prsten za vuču nalazi se u zaštitnom
kućištu dizalice u rezervnom točku.
Da biste mu pristupili :


)
otvorite prtljažnik,

)
podignite podnu oblogu,

)
izvadite prsten za vuču iz kućišta
dizalice.



Ulazak u ovaj moda

Nakon isteka ovih trideset minuta,
na višenamenskom ekranu pojavlju-
je se poruka o ulasku u ekonomič-
ni mod, a aktivne funkcije prelaze u
stanje pripravnosti.

Ako ste razgovarali telefonom u tre-
nutku prelaska na mod uštede ener-
gije :


- moći ćete da nastavite razgovor
još pet minuta pomoću seta za
slobodne ruke Autoradio,

- moći ćete da nastavite razgo-
vor još deset minuta pomoću
eMyWay.
