2014 CITROEN C5 Priručnik (in Serbian)

X
!
167

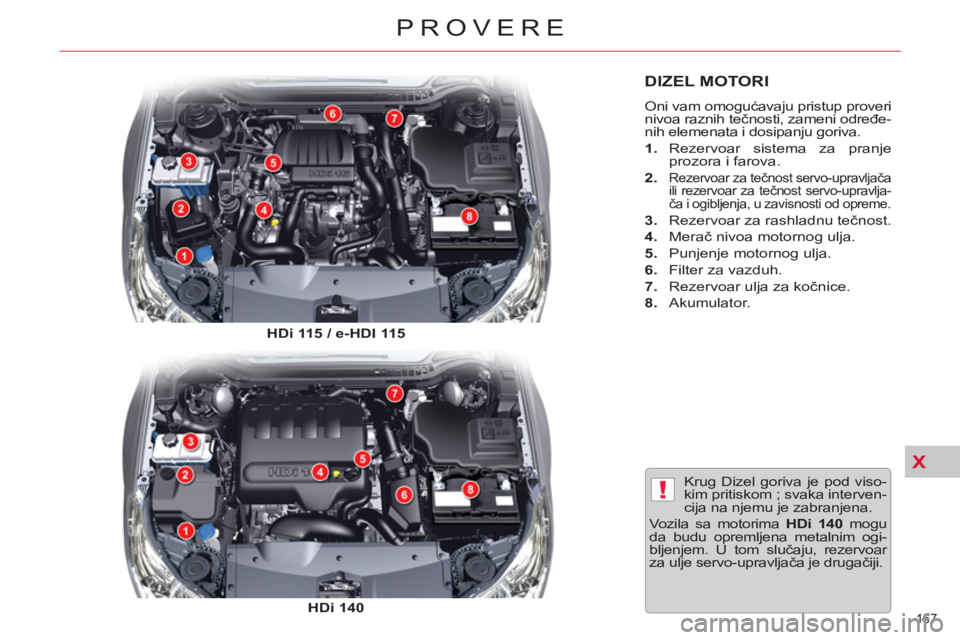

PROVERE
DIZEL MOTORI
Oni vam omogućavaju pristup proveri
nivoa raznih tečnosti, zameni određe-
nih elemenata i dosipanju goriva.


1.
Rezervoar sistema za pranje
prozora i farova.

2.

Rezervoar za tečnost servo-upravljača
ili rezervoar za tečnost servo-upravlja-
ča i ogibljenja, u zavisnosti od opreme.


3.
Rezervoar za rashladnu tečnost.

4.
Merač nivoa motornog ulja.

5.
Punjenje motornog ulja.

6.
Filter za vazduh.

7.
Rezervoar ulja za kočnice.

8.
Akumulator.
Krug Dizel goriva je pod viso-
kim pritiskom ; svaka interven-
cija na njemu je zabranjena.
Vozila sa motorima HDi 140
mogu
da budu opremljena metalnim ogi-
bljenjem. U tom slučaju, rezervoar
za ulje servo-upravljača je drugačiji.
HDi 115 / e-HDI 115


HDi 140

X!
168
PROVERE

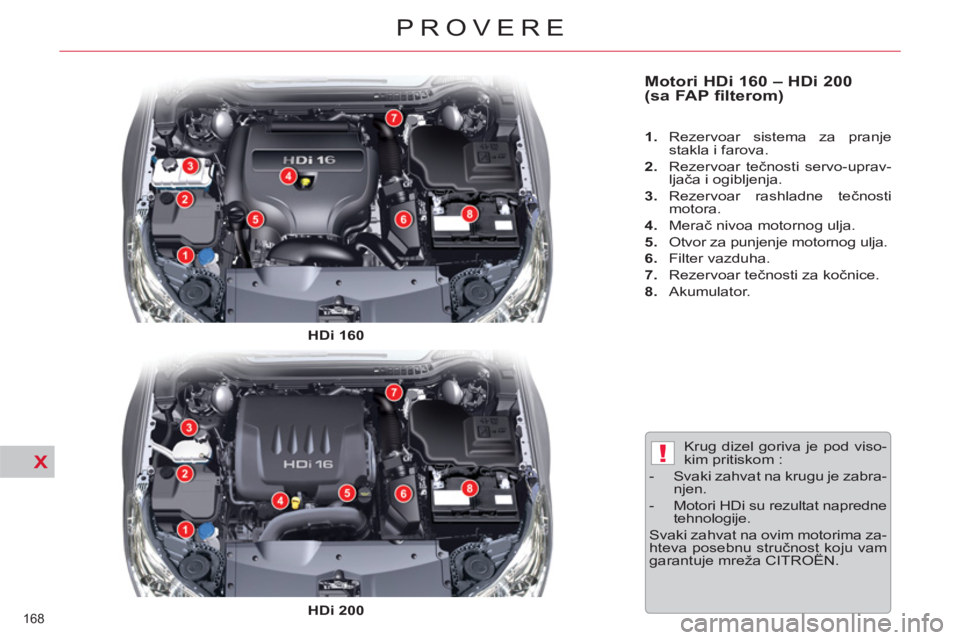

Motori HDi 160 – HDi 200
(sa FAP filterom)



1.
Rezervoar sistema za pranje
stakla i farova.

2.
Rezervoar tečnosti servo-uprav-
ljača i ogibljenja.

3.
Rezervoar rashladne tečnosti
motora.

4.
Merač nivoa motornog ulja.

5.
Otvor za punjenje motornog ulja.

6.
Filter vazduha.

7.
Rezervoar tečnosti za kočnice.

8.
Akumulator.

Krug dizel goriva je pod viso-
kim pritiskom :


- Svaki zahvat na krugu je zabra-
njen.

- Motori HDi su rezultat napredne
tehnologije.
Svaki zahvat na ovim motorima za-
hteva posebnu stručnost koju vam
garantuje mreža CITROËN .

HDi 160


HDi 200

X!
169
PROVERE

Motor V6 HDi 240
(sa FAP filterom)


V6 HDi 240


1.
Rezervoar sistema za pranje
stakala i farova.

2.
Rezervoar tečnosti servo-uprav-
ljača i ogibljenja.

3.
Rezervoar tečnosti za hlađenje
motora.

4.
Merač nivoa motornog ulja.

5.
Punjenje motornog ulja.

6.
Filter vazduha.

7.
Rezervoar tečnosti za kočnice.

8.
Elektrode "+" i "-" za pokretanje
sa pomoćnim akumulatorom.

Krug dizel goriva je pod viso-
kim pritiskom :


- Svaki zahvat na krugu je za-
branjen.

- Motori HDi su rezultat napredne
tehnologije.
Za svaku intervenciju je neophod-
na posebna stručnost koju vam
garantuje mreža CITROËN.

X
!

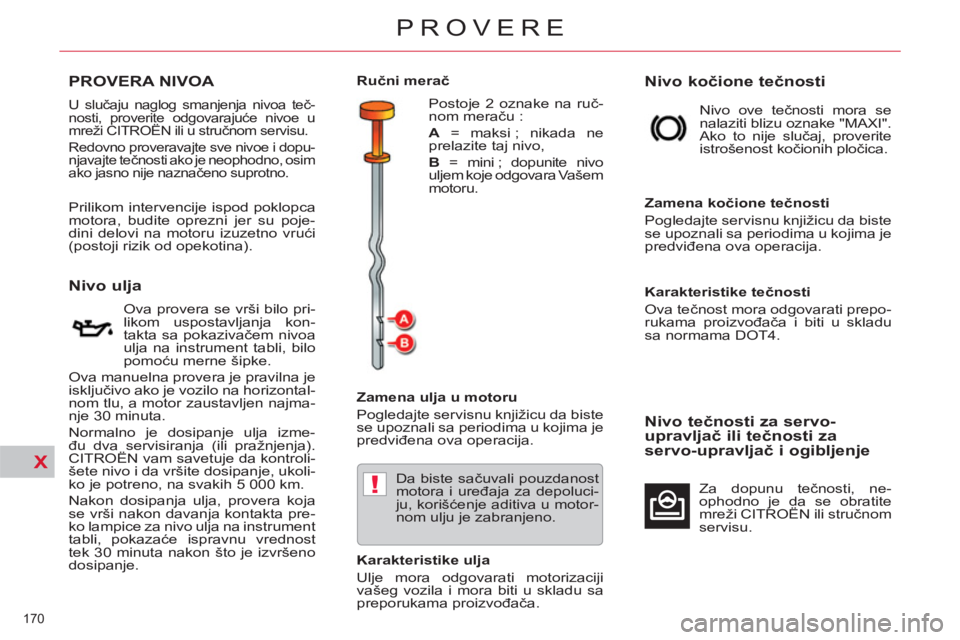

170
PROVERE






PROVERA NIVOA
















Nivo ulja


Ova provera se vrši bilo pri-
likom uspostavljanja kon-
takta sa pokazivačem nivoa
ulja na instrument tabli, bilo
pomoću merne šipke.
Ova manuelna provera je pravilna je
isključivo ako je vozilo na horizontal-
nom tlu, a motor zaustavljen najma-
nje 30 minuta.
Normalno je dosipanje ulja izme-
đu dva servisiranja (ili pražnjenja).
CITROËN vam savetuje da kontroli-
šete nivo i da vršite dosipanje, ukoli-
ko je potreno, na svakih 5 000 km.
Nakon dosipanja ulja, provera koja
se vrši nakon davanja kontakta pre-
ko lampice za nivo ulja na instrument
tabli, pokazaće ispravnu vrednost
tek 30 minuta nakon što je izvršeno
dosipanje.


U slučaju naglog smanjenja nivoa teč-
nosti, proverite odgovarajuće nivoe u
mreži CITROËN ili u stručnom servisu.
Redovno proveravajte sve nivoe i dopu-
njavajte tečnosti ako je neophodno, osim
ako jasno nije naznačeno suprotno.


Prilikom intervencije ispod poklopca
motora, budite oprezni jer su poje-
dini delovi na motoru izuzetno vrući
(postoji rizik od opekotina).


Zamena ulja u motoru
Pogledajte servisnu knjižicu da biste
se upoznali sa periodima u kojima je
predviđena ova operacija.
Da biste sačuvali pouzdanost
motora i uređaja za depoluci-
ju, korišćenje aditiva u motor-
nom ulju je zabranjeno.

Karakteristike ulja
Ulje mora odgovarati motorizaciji
vašeg vozila i mora biti u skladu sa
preporukama proizvođača.












Nivo kočione tečnosti

Nivo ove tečnosti mora se
nalaziti blizu oznake "MAXI".
Ako to nije slučaj, proverite
istrošenost kočionih pločica.

Zamena kočione tečnosti
Pogledajte servisnu knjižicu da biste
se upoznali sa periodima u kojima je
predviđena ova operacija.

Karakteristike tečnosti
Ova tečnost mora odgovarati prepo-
rukama proizvođača i biti u skladu
sa normama DOT4.












Nivo tečnosti za servo-
upravljač ili tečnosti za
servo-upravljač i ogibljenje

Za dopunu tečnosti, ne-
ophodno je da se obratite
mreži CITROËN ili stručnom
servisu.















Ručni merač
Postoje 2 oznake na ruč-
nom meraču :

A
= maksi ; nikada ne
prelazite taj nivo,

B
= mini ; dopunite nivo
uljem koje odgovara Vašem
motoru.

X
!
171
PROVERE









Nivo aditiva za dizel gorivo
(Dizel sa FAP filterom)

Dopunjavanje
Dopunjavanje aditiva je obavezno i
hitno treba da se izvrši u stručnom
servisu ili u mreži CITROËN.









Iskorišćeni proizvodi

Izbegavajte svaki duži dodir
kože sa iskorišćenim uljem i
tečnostima.
Većina ovih tečnosti je štetna po
zdravlje, pa i korozivna.
Ne prosipajte u kanalizaciju
ili po zemlji iskorišćeno ulje i
tečnosti.
Iskorišćeno ulje sipajte u kontejne-
re predviđene u tu svrhu u struč-
nom servisu ili u mreži CITROËN.

Minimalni nivo u rezervo-
aru aditiva se prikazuje
uključivanjem kontrolne
lampice, praćen i zvuč-
nim signalom i porukom na višenamen-
skom ekranu.










Nivo rashladne tečnosti


Nivo ove tečnosti mora
da se nalazi blizu oznake
"MAXI", ali je nikada ne sme
prelaziti.
Kada je motor zagrejan, temperaturu
ove tečnosti reguliše motor-ventilator.
On može da radi i kada je kontakt pre-
kinut.

Zamena rashladne tečnosti
Nije potrebno obnavljanje ove teč-
nosti.

Karakteristike tečnosti
Ova tečnost mora da odgovara pre-
porukama proizvođača.






U vozilima koja su opremljena
fi l-
terom za čestice,
motor-

ventilator
može da radi nakon zaustavljanja
vozila, čak i kada se motor ohladi.


Pored toga, pošto je rashladni si-
stem pod pritiskom, sačekajte bar
sat vremena nakon zaustavljanja
motora pre bilo kakve intervencije.
Da biste izbegli opasnost od opeko-
tina, odvrnite čep za dva kruga da
bi pritisak pao. Kada pritisak padne,
skinite čep i dopunite nivo tečnosti.






















Nivo tečnosti za pranje
stakala i farova

Za vozila koja su opremlje-
na tečnošću za pranje faro-
va, minimalni nivo tečnosti
će biti prikazan zvučnim si-
gnalom i porukom na ekranu.
Dopunite njen nivo prilikom slede-
ćeg zaustavljanja vozila.

Karakteristike tečnosti
Da biste obezbedili optimalno čišće-
nje i izbegli pojavu leda na staklu,
dosipanje ili zamena ove tečnosti ne
bi trebalo da se obavlja vodom.



Zapremina rezervoara (u zavisnosti
od verzije) :


- tečnost za pranje stakala : oko
3,5 litre,

- tečnost za pranje stakala i farova :
oko 6,15 litara.

X
172
PROVERE






PROVERE












Akumulator 12 V

Akumulator je bez održa-
vanja.
Ipak proveravajte, čistoću
i zategnutost klema, po-
sebno u letnjem i zimskom
periodu.
U slučaju neke operacije na aku-
mulatoru, izvestite se u odeljku
"Praktične informacije" da biste upo-
znali mere predostrožnosti pre nje-
govog isključivanja i nakon njegovog
ponovnog uključivanja.










FAP filter (Dizel)

Kao dodatak katalizatoru, ovaj fi lter
aktivno učestvuje u očuvanju kvalite-
ta vazduha zadržavajući nesagorele
čestice koje zagađuju. Na taj način
se ne izbacuje crni dim iz auspuha.
Ukoliko se vozilo duže koristilo na
maloj brzini ili u praznom hodu, kada
se doda gas, može se konstatovati
fenomen izbacivanja vodene pare
na izduvnom loncu. Ova vodena
para je bez posledica na ponašanje
vozila i na zagađenje okoline.

Kada postoji opasnost od začepljenja,
pojavljuje se poruka na instrument tabli
koja je praćena zvučnim signalom i pa-
ljenjem servisne lampice.
Ovo upozorenje vam govori da
je FAP fi lter počeo da se puni
(Izuzetno dugi gradski uslovi vo-
žnje : smanjena brzina, gužva…).
Da bi se fi lter regenerisao, savetuje
se da se, čim je to moguće, vozi br-
zinom većom od 60 km/h najmanje
5 minuta (dok se ne povuče poruka
o opasnosti).
Ako poruka ostane i nakon toga,
obratite se stručnom servisu ili
mreži CITROËN.





Prisustvo ove nalepnice, posebno sa
tim Stop & Start, pokazuje korišćenje
olovnog akumulatora od 12 V speci-
fi čne tehnologije i karakteristika, koje
traže, u slučaju zamene ili isključiva-
nja, isključivu intervenciju ovlašće-
nog servisa CITROËN ili stručnog
servisa.
Osim ako nije drugačije navedeno,
proveravajte ove elemente, u skladu
sa servisnom knjižicom i u zavisno-
sti od motora vašeg vozila.
U suprotnom, izvršite provere u mreži
CITROËN ili u stručnom servisu.





















Filter za vazduh i filter za kabinu


Pogledajte servisnu knjiži-
cu da biste se upoznali sa
periodima za zamenu ovih
elemenata.
U zavisnosti od okruženja
(prašina u vazduhu...) i od upotrebe
vozila (gradska vožnja...), menjajte ih
ako je potrebno dva puta češće
.
Uprljan fi lter za kabinu može da
smanji efi kasnost rada sistema kli-
ma-uređaja i da proizrokuje neprijat-
ne mirise.

Promenite fi lter prilikom
svake promene motornog
ulja.













Filter za ulje

Pogledajte servisnu knjižicu da biste
se upoznali sa periodima za zame-
nu ovog elementa.

X
!
173
PROVERE

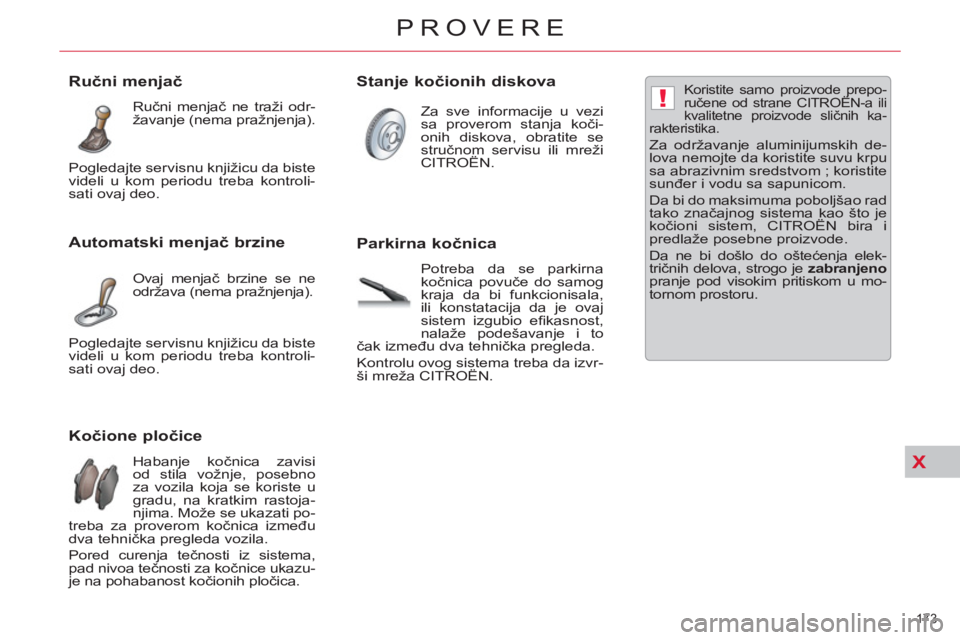

Kočione pločice

Habanje kočnica zavisi
od stila vožnje, posebno
za vozila koja se koriste u
gradu, na kratkim rastoja-
njima. Može se ukazati po-
treba za proverom kočnica između
dva tehnička pregleda vozila.
Pored curenja tečnosti iz sistema,
pad nivoa tečnosti za kočnice ukazu-
je na pohabanost kočionih pločica.







Ručni menjač

Ručni menjač ne traži odr-
žavanje (nema pražnjenja).






Automatski menjač brzine

Ovaj menjač brzine se ne
održava (nema pražnjenja).

Stanje kočionih diskova

Za sve informacije u vezi
sa proverom stanja koči-
onih diskova, obratite se
stručnom servisu ili mreži
CITROËN.


Parkirna kočnica

Potreba da se parkirna
kočnica povuče do samog
kraja da bi funkcionisala,
ili konstatacija da je ovaj
sistem izgubio efi kasnost,
nalaže podešavanje i to
čak između dva tehnička pregleda.
Kontrolu ovog sistema treba da izvr-
ši mreža CITROËN.
Koristite samo proizvode prepo-
ručene od strane CITROËN-a ili
kvalitetne proizvode sličnih ka-
rakteristika.
Za održavanje aluminijumskih de-
lova nemojte da koristite suvu krpu
sa abrazivnim sredstvom ; koristite
sunđer i vodu sa sapunicom.
Da bi do maksimuma poboljšao rad
tako značajnog sistema kao što je
kočioni sistem, CITROËN bira i
predlaže posebne proizvode.
Da ne bi došlo do oštećenja elek-
tričnih delova, strogo je zabranjeno

pranje pod visokim pritiskom u mo-
tornom prostoru. Pogledajte servisnu knjižicu da biste
videli u kom periodu treba kontroli-
sati ovaj deo.
Pogledajte servisnu knjižicu da biste
videli u kom periodu treba kontroli-
sati ovaj deo.

XI
174
PRAKTIČNE INFORMACIJE

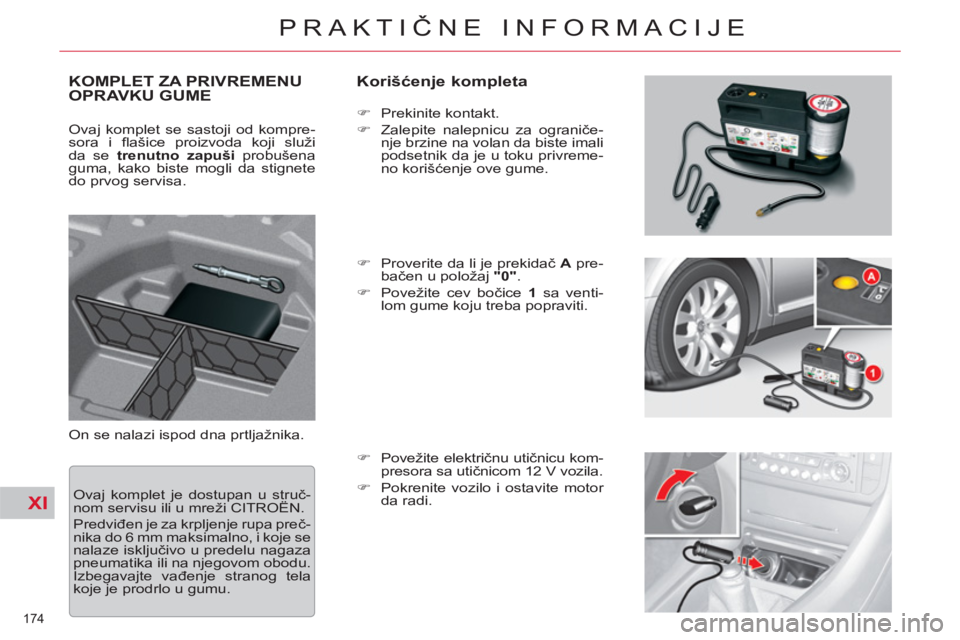

KOMPLET ZA PRIVREMENU
OPRAVKU GUME
Korišćenje kompleta
On se nalazi ispod dna prtljažnika.

)
Prekinite kontakt.

)
Zalepite nalepnicu za ograniče-
nje brzine na volan da biste imali
podsetnik da je u toku privreme-
no korišćenje ove gume.

)
Proverite da li je prekidač A
pre-
bačen u položaj "0"
.

)
Povežite cev bočice 1
sa venti-
lom gume koju treba popraviti.

)
Povežite električnu utičnicu kom-
presora sa utičnicom 12 V vozila.

)
Pokrenite vozilo i ostavite motor
da radi.

Ovaj komplet se sastoji od kompre-
sora i fl ašice proizvoda koji služi
da se trenutno zapuši
probušena
guma, kako biste mogli da stignete
do prvog servisa.
Ovaj komplet je dostupan u struč-
nom servisu ili u mreži CITROËN.
Predviđen je za krpljenje rupa preč-
nika do 6 mm maksimalno, i koje se
nalaze isključivo u predelu nagaza
pneumatika ili na njegovom obodu.
Izbegavajte vađenje stranog tela
koje je prodrlo u gumu.
