PRAKTIČNE INFORMACIJE

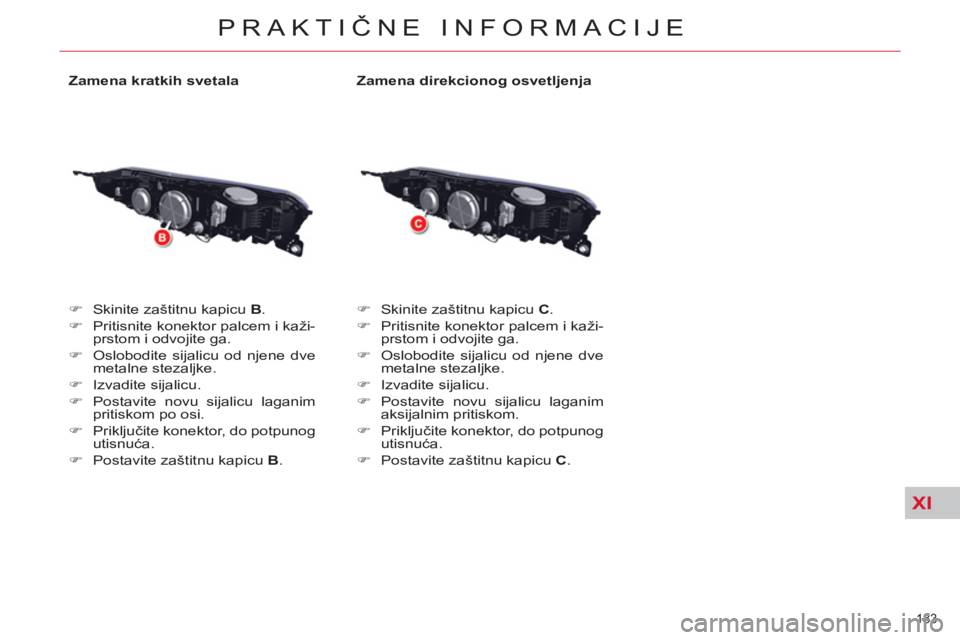

Zamena kratkih svetala


)
Skinite zaštitnu kapicu B.

)
Pritisnite konektor palcem i kaži-
prstom i odvojite ga.

)
Oslobodite sijalicu od njene dve
metalne stezaljke.

)
Izvadite sijalicu.

)
Postavite novu sijalicu laganim
pritiskom po osi.

)
Priključite konektor, do potpunog
utisnuća.

)
Postavite zaštitnu kapicu B.


Zamena direkcionog osvetljenja


)
Skinite zaštitnu kapicu C.

)
Pritisnite konektor palcem i kaži-
prstom i odvojite ga.

)
Oslobodite sijalicu od njene dve
metalne stezaljke.

)
Izvadite sijalicu.

)
Postavite novu sijalicu laganim
aksijalnim pritiskom.

)
Priključite konektor, do potpunog
utisnuća.

)
Postavite zaštitnu kapicu C.

XI
184
PRAKTIČNE INFORMACIJE


Zamena svetala za maglu


)
Skinite vijak za pričvršćivanje
poklopca A
toreks odvijačem,
zakrenite poklopac i skinite ga.

)
Skinite vijak za pričvršćivanje
svetla B
toreks alatom i povla-
čenjem izvadite optički sklop iz
branika.

)
Odspojite konektor D
.
)
Odvrnite sijalicu okretanjem za
¼ kruga.

)
Zamenite sijalicu.

)
Priključite konektor D
.

)
Postavite optički blok u branik.

)
Vijkom pričvrstite optički blok.

)
Namestite poklopac pomoću
njegovih vođica i pričvrstite ga
vijkom.

Sijalice :
H8

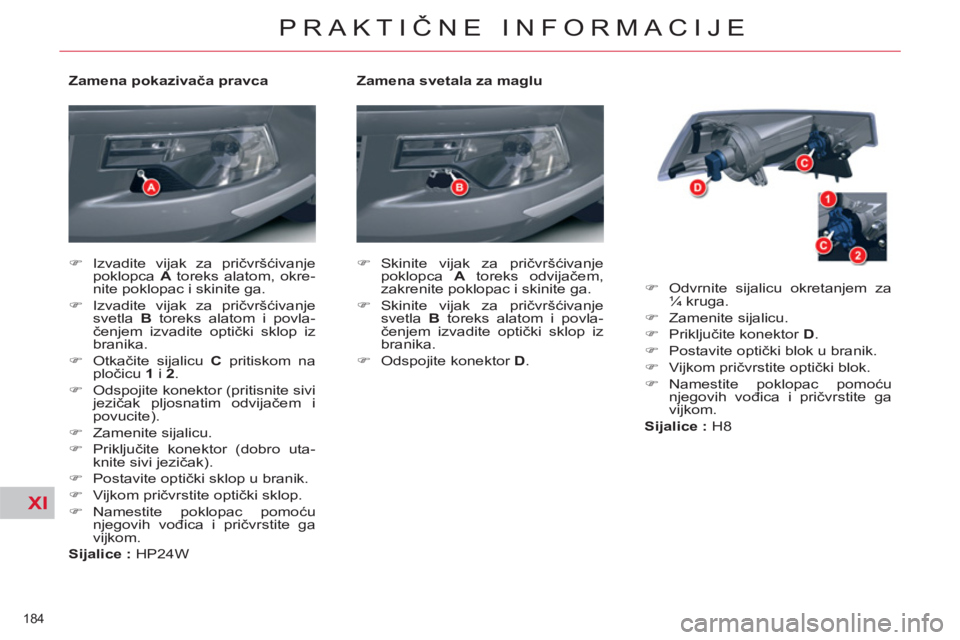

Zamena pokazivača pravca


)
Izvadite vijak za pričvršćivanje
poklopca A
toreks alatom, okre-
nite poklopac i skinite ga.

)
Izvadite vijak za pričvršćivanje
svetla B
toreks alatom i povla-
čenjem izvadite optički sklop iz
branika.

)
Otkačite sijalicu C
pritiskom na
pločicu 1
i 2
.

)
Odspojite konektor (pritisnite sivi
jezičak pljosnatim odvijačem i
povucite).

)
Zamenite sijalicu.

)
Priključite konektor (dobro uta-
knite sivi jezičak).

)
Postavite optički sklop u branik.

)
Vijkom pričvrstite optički sklop.

)
Namestite poklopac pomoću
njegovih vođica i pričvrstite ga
vijkom.

Sijalice :
HP24W

XI
185
PRAKTIČNE INFORMACIJE

Bočni pokazivač pravca je hermetički
zatvoren.
Ako je sijalica neispravna, treba da
zamenite bočni pokazivač pravca.
Obratite se stručnom servisu ili mreži
CITROËN.

Zamena bočnih pokazivača
pravca

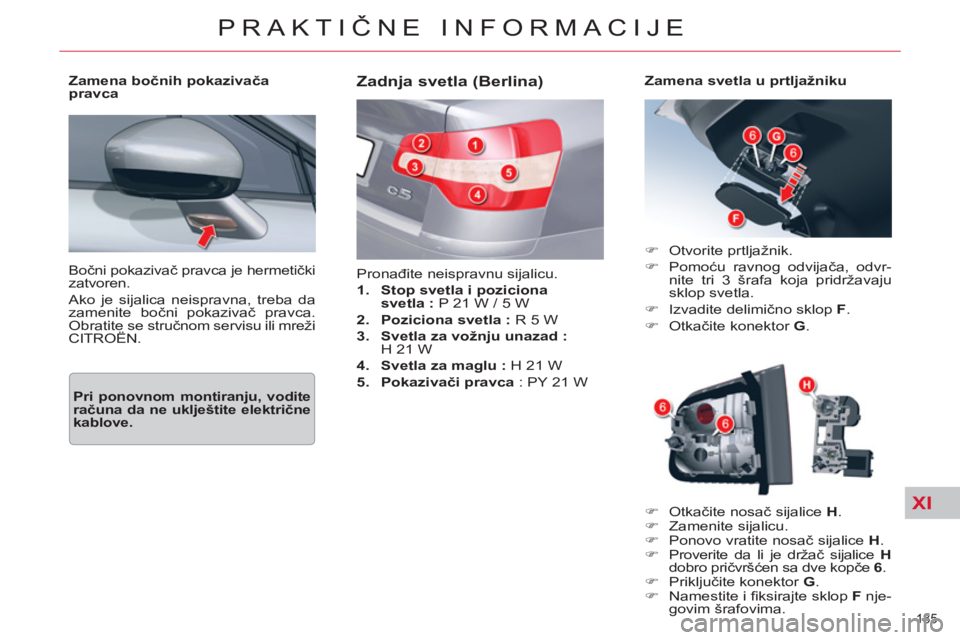

Zadnja svetla (Berlina)

Pronađite neispravnu sijalicu.


1.
Stop svetla i poziciona
svetla :
P 21 W / 5 W

2.
Poziciona svetla :
R 5 W

3.
Svetla za vožnju unazad :

H 21 W

4.
Svetla za maglu :
H 21 W

5.
Pokazivači pravca
:
PY 21 W

)
Otvorite prtljažnik.

)
Pomoću ravnog odvijača, odvr-
nite tri 3 šrafa koja pridržavaju
sklop svetla.

)
Izvadite delimično sklop F
.

)
Otkačite konektor G
.
Zamena svetla u prtljažniku

)
Otkačite nosač sijalice H
.

)
Zamenite sijalicu.

)
Ponovo vratite nosač sijalice H
.

)
Proverite da li je držač sijalice H

dobro pričvršćen sa dve kopče 6
.

)
Priključite konektor
G
.

)
Namestite i fi ksirajte sklop F
nje-
govim šrafovima.






Pri ponovnom montiranju, vodite
računa da ne uklještite električne
kablove.

XI
186
PRAKTIČNE INFORMACIJE

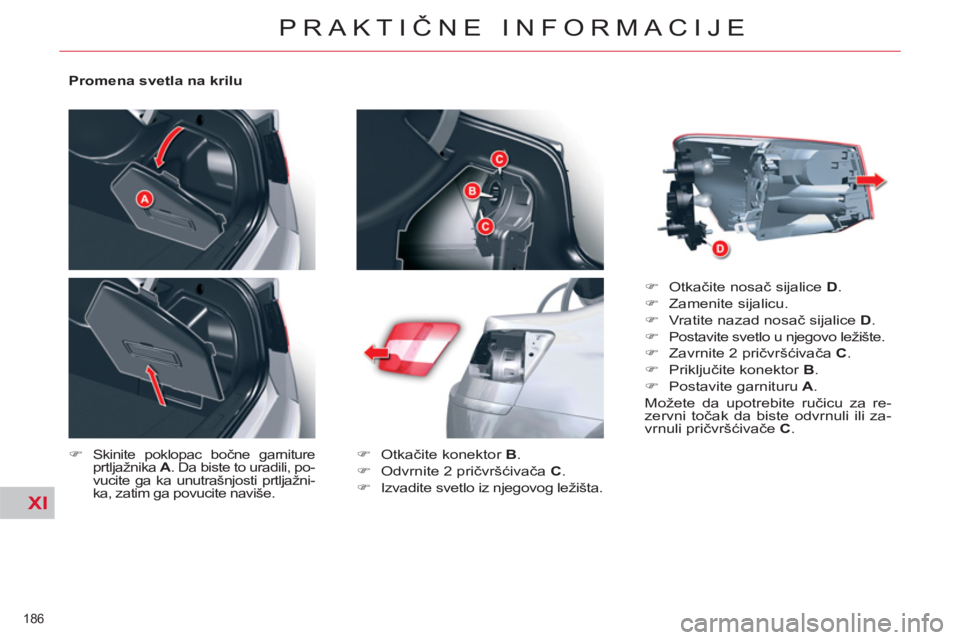

Promena svetla na krilu


)

Skinite poklopac bočne garniture
prtljažnika A
. Da biste to uradili, po-
vucite ga ka unutrašnjosti prtljažni-
ka, zatim ga povucite naviše.
)
Otkačite konektor B
.

)
Odvrnite 2 pričvršćivača C
.

)
Izvadite svetlo iz njegovog ležišta.
)
Otkačite nosač sijalice D
.

)
Zamenite sijalicu.

)
Vratite nazad nosač sijalice D
.

)
Postavite svetlo u njegovo ležište.

)
Zavrnite 2 pričvršćivača C
.

)
Priključite konektor B
.

)
Postavite garnituru A
.
Možete da upotrebite ručicu za re-
zervni točak da biste odvrnuli ili za-
vrnuli pričvršćivače C
.

XI
187
PRAKTIČNE INFORMACIJE


Zamena svetla u prtljažniku


)
Otvorite prtljažnik.

)
Pomoću ravnog odvijača, povu-
cite plastični poklopac F
.

)
Otkačite konektor G
.

)
Odvrnite vijak za pričvršćivanje H
.

)
Oslobodite sijalicu iz svog ležišta.

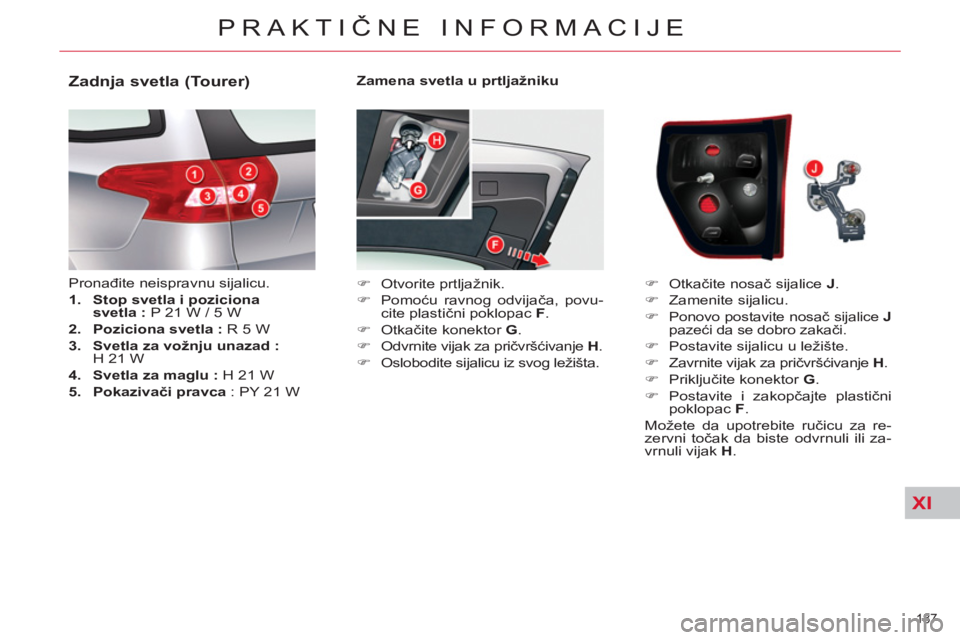

Zadnja svetla (Tourer)

Pronađite neispravnu sijalicu.


1.
Stop svetla i poziciona
svetla :
P 21 W / 5 W

2.
Poziciona svetla :
R 5 W

3.
Svetla za vožnju unazad :

H 21 W

4.
Svetla za maglu :
H 21 W

5.
Pokazivači pravca
:
PY 21 W
)
Otkačite nosač sijalice J
.

)
Zamenite sijalicu.

)

Ponovo postavite nosač sijalice J

pazeći da se dobro zakači.

)
Postavite sijalicu u ležište.

)
Zavrnite vijak za pričvršćivanje H
.

)
Priključite konektor G
.

)
Postavite i zakopčajte plastični
poklopac F
.
Možete da upotrebite ručicu za re-
zervni točak da biste odvrnuli ili za-
vrnuli vijak H
.

XI
188
PRAKTIČNE INFORMACIJE

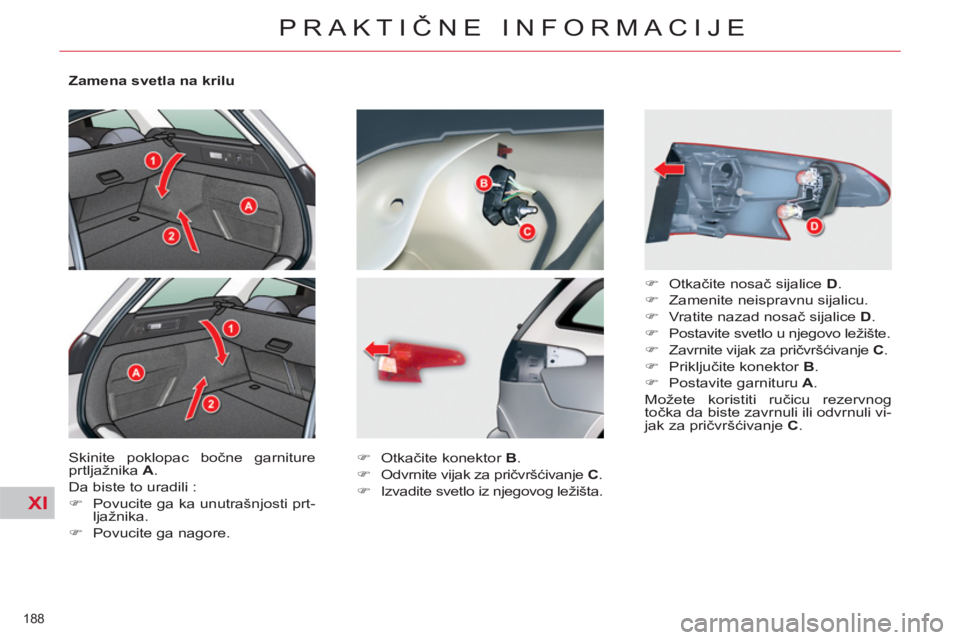

Zamena svetla na krilu
Skinite poklopac bočne garniture
prtljažnika A
.
Da biste to uradili :


)
Povucite ga ka unutrašnjosti prt-
ljažnika.

)
Povucite ga nagore.
)
Otkačite konektor B
.

)
Odvrnite vijak za pričvršćivanje C
.

)
Izvadite svetlo iz njegovog ležišta.
)
Otkačite nosač sijalice D
.

)
Zamenite neispravnu sijalicu.

)
Vratite nazad nosač sijalice D
.

)
Postavite svetlo u njegovo ležište.

)
Zavrnite vijak za pričvršćivanje C
.

)
Priključite konektor B
.

)
Postavite garnituru A
.
Možete koristiti ručicu rezervnog
točka da biste zavrnuli ili odvrnuli vi-
jak za pričvršćivanje C
.

XI
189
PRAKTIČNE INFORMACIJE

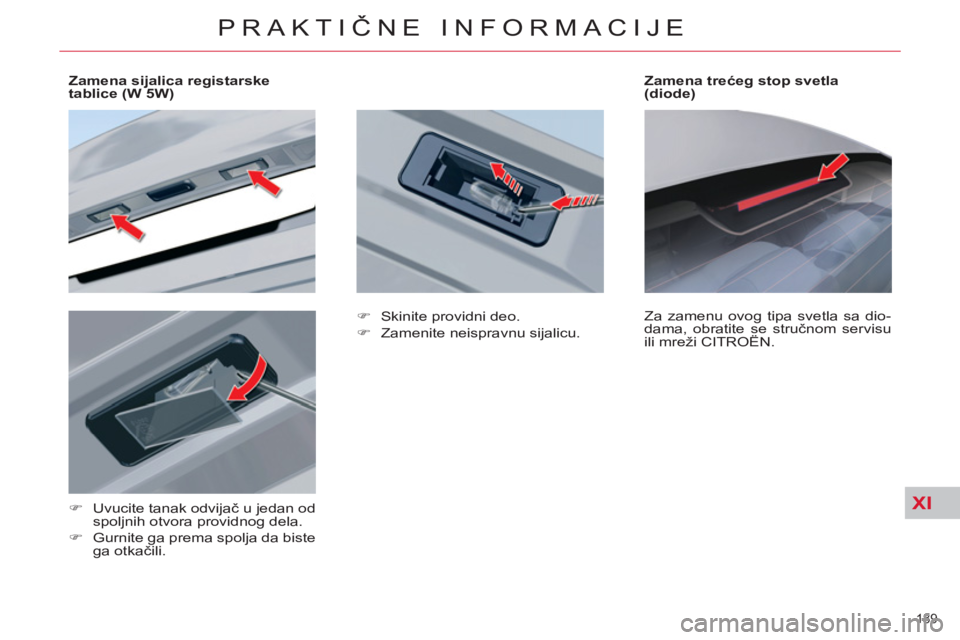

Zamena sijalica registarske
tablice (W 5W)


)
Uvucite tanak odvijač u jedan od
spoljnih otvora providnog dela.

)
Gurnite ga prema spolja da biste
ga otkačili.

Zamena trećeg stop svetla
(diode)
Za zamenu ovog tipa svetla sa dio-
dama, obratite se stručnom servisu
ili mreži CITROËN.

)
Skinite providni deo.

)
Zamenite neispravnu sijalicu.

XI
190
PRAKTIČNE INFORMACIJE

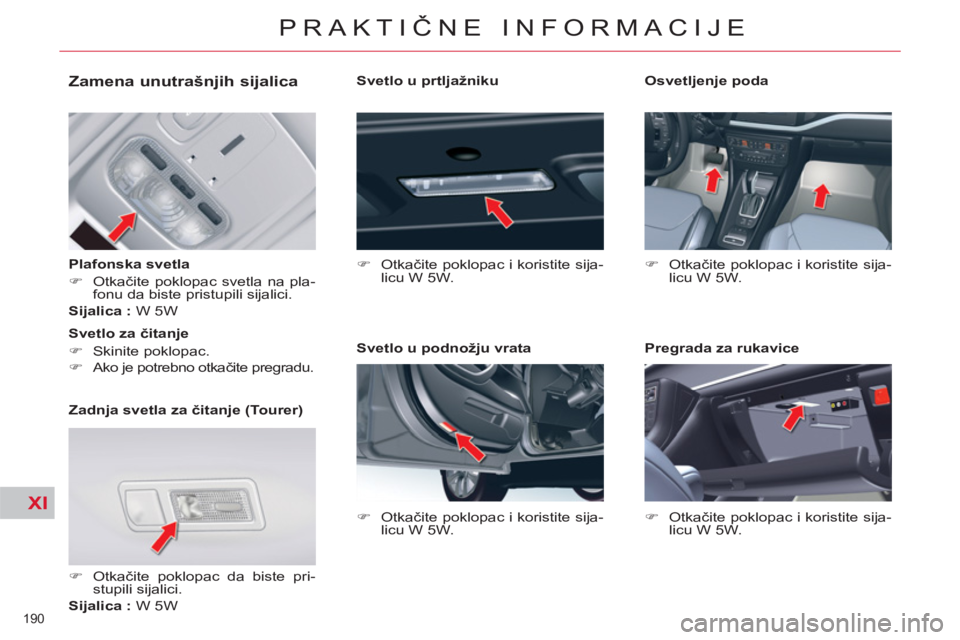

Zamena unutrašnjih sijalica


Plafonska svetla


)
Otkačite poklopac svetla na pla-
fonu da biste pristupili sijalici.

Sijalica :
W 5W

Zadnja svetla za čitanje (Tourer)


)
Otkačite poklopac da biste pri-
stupili sijalici.

Sijalica :
W 5W
Svetlo za čitanje


)
Skinite poklopac.

)
Ako je potrebno otkačite pregradu.

Svetlo u prtljažniku


)
Otkačite poklopac i koristite sija-
licu W 5W.


Svetlo u podnožju vrata


)
Otkačite poklopac i koristite sija-
licu W 5W.

Osvetljenje poda


)
Otkačite poklopac i koristite sija-
licu W 5W.


Pregrada za rukavice


)
Otkačite poklopac i koristite sija-
licu W 5W.
