2014 CITROEN C5 Priručnik (in Serbian)

XI
!
175
PRAKTIČNE INFORMACIJE


)
Izvucite kompresor, otkačite i spa-
kujte bočicu u hermetički zatvore-
nu vreću, da ne biste isprljali Vaše
vozilo tragovima tečnosti.

)
Odmah započnite vožnju, sma-
njenom brzinom (između 20 i
60 km/h) tokom tri kilometra,
kako bi se začepilo probušeno
mesto na gumi.

)
Zaustavite se da biste proverili
opravku i pritisak.

)
Direktno spojite cev kompresora
i ventil popravljenog točka.
)

Pokrenite kompresor pomerajući
dugme A
u položaj "1"
sve dok pri-
tisak u gumi ne dostigne 2,0 bara. Ako nakon pet do deset minu-
ta ne uspete da dobijete ovaj
pritisak, guma se ne može po-
praviti ; obratite se CITROËN mre-
ži radi šlepovanja vašeg vozila.

XI
!
176
PRAKTIČNE INFORMACIJE


)

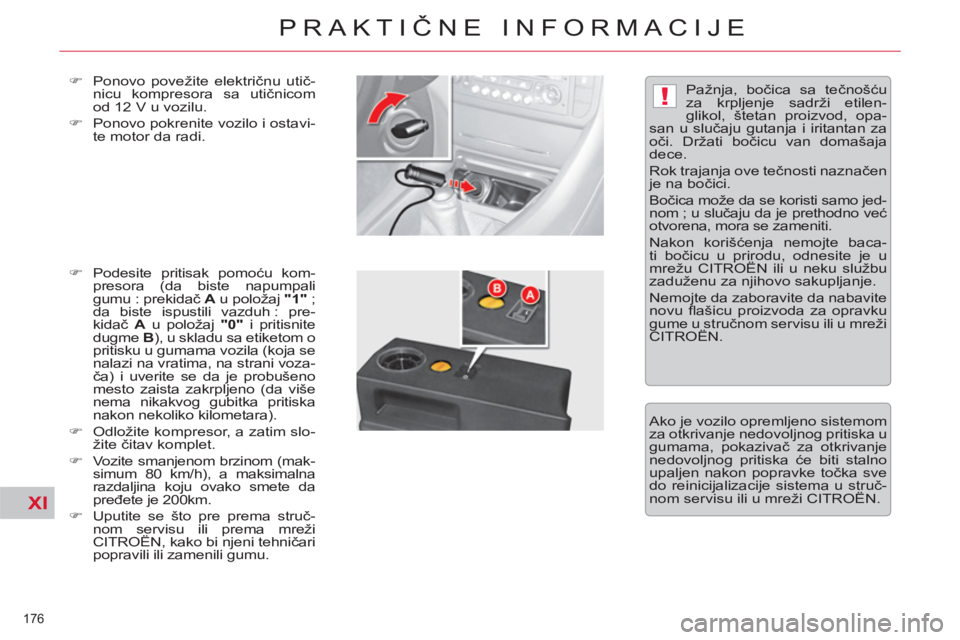

Ponovo povežite električnu utič-
nicu kompresora sa utičnicom
od 12 V u vozilu.

)
Ponovo pokrenite vozilo i ostavi-
te motor da radi.

)
Podesite pritisak pomoću kom-
presora (da biste napumpali
gumu : prekidač A
u položaj "1"
;
da biste ispustili vazduh : pre-
kidač A
u položaj "0"
i pritisnite
dugme B
), u skladu sa etiketom o
pritisku u gumama vozila (koja se
nalazi na vratima, na strani voza-
ča) i uverite se da je probušeno
mesto zaista zakrpljeno (da više
nema nikakvog gubitka pritiska
nakon nekoliko kilometara).

)
Odložite kompresor, a zatim slo-
žite čitav komplet.

)
Vozite smanjenom brzinom (mak-
simum 80 km/h), a maksimalna
razdaljina koju ovako smete da
pređete je 200km.

)
Uputite se što pre prema struč-
nom servisu ili prema mreži
CITROËN, kako bi njeni tehničari
popravili ili zamenili gumu. Pažnja, bočica sa tečnošću
za krpljenje sadrži etilen-
glikol, štetan proizvod, opa-
san u slučaju gutanja i iritantan za
oči. Držati bočicu van domašaja
dece.
Rok trajanja ove tečnosti naznačen
je na bočici.
Bočica može da se koristi samo jed-
nom ; u slučaju da je prethodno već
otvorena, mora se zameniti.
Nakon korišćenja nemojte baca-
ti bočicu u prirodu, odnesite je u
mrežu CITROËN ili u neku službu
zaduženu za njihovo sakupljanje.
Nemojte da zaboravite da nabavite
novu fl ašicu proizvoda za opravku
gume u stručnom servisu ili u mreži
CITROËN.
Ako je vozilo opremljeno sistemom
za otkrivanje nedovoljnog pritiska u
gumama, pokazivač za otkrivanje
nedovoljnog pritiska će biti stalno
upaljen nakon popravke točka sve
do reinicijalizacije sistema u struč-
nom servisu ili u mreži CITROËN.

XI
177
PRAKTIČNE INFORMACIJE

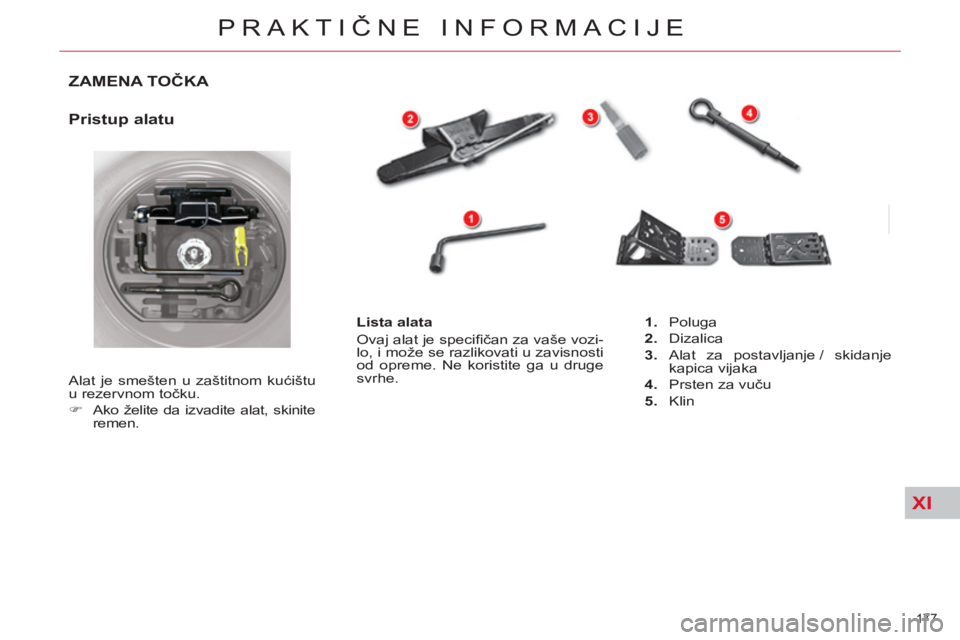

ZAMENA TOČKA

Pristup alatu

Alat je smešten u zaštitnom kućištu
u rezervnom točku.


)
Ako želite da izvadite alat, skinite
remen.
Lista alata
Ovaj alat je specifi čan za vaše vozi-
lo, i može se razlikovati u zavisnosti
od opreme. Ne koristite ga u druge
svrhe.

1.
Poluga

2.
Dizalica

3.
Alat za postavljanje / skidanje
kapica vijaka

4.
Prsten za vuču

5.
Klin

XI
!
178
PRAKTIČNE INFORMACIJE

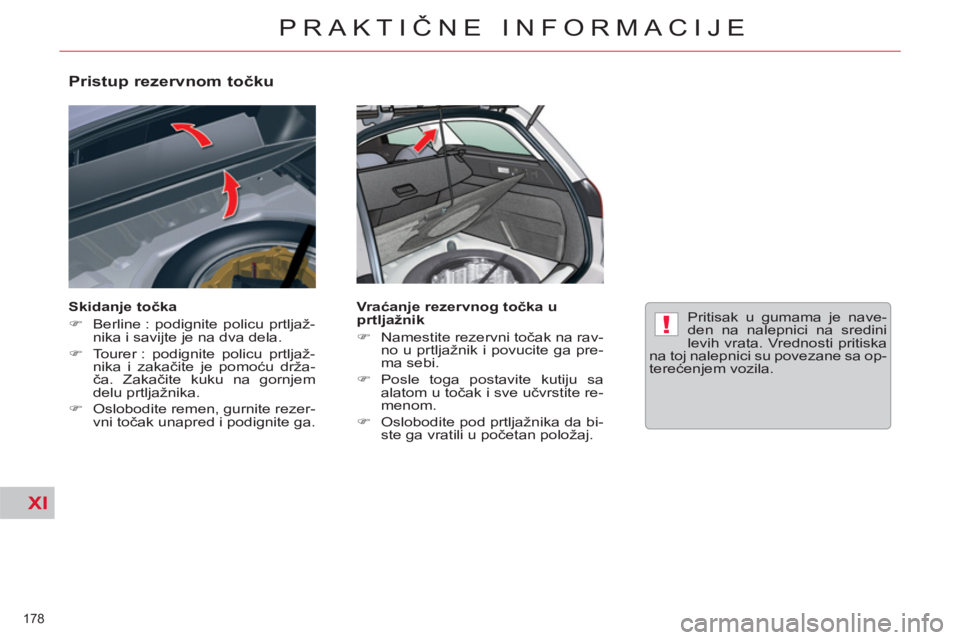

Pristup rezervnom točku


Skidanje točka


)
Berline : podignite policu prtljaž-
nika i savijte je na dva dela.

)
Tourer : podignite policu prtljaž-
nika i zakačite je pomoću drža-
ča. Zakačite kuku na gornjem
delu prtljažnika.

)
Oslobodite remen, gurnite rezer-
vni točak unapred i podignite ga.

Vr aćanje rezervnog točka u
prtljažnik


)
Namestite rezervni točak na rav-
no u prtljažnik i povucite ga pre-
ma sebi.

)
Posle toga postavite kutiju sa
alatom u točak i sve učvrstite re-
menom.

)
Oslobodite pod prtljažnika da bi-
ste ga vratili u početan položaj.
Pritisak u gumama je nave-
den na nalepnici na sredini
levih vrata. Vrednosti pritiska
na toj nalepnici su povezane sa op-
terećenjem vozila.

XI
!
179
PRAKTIČNE INFORMACIJE

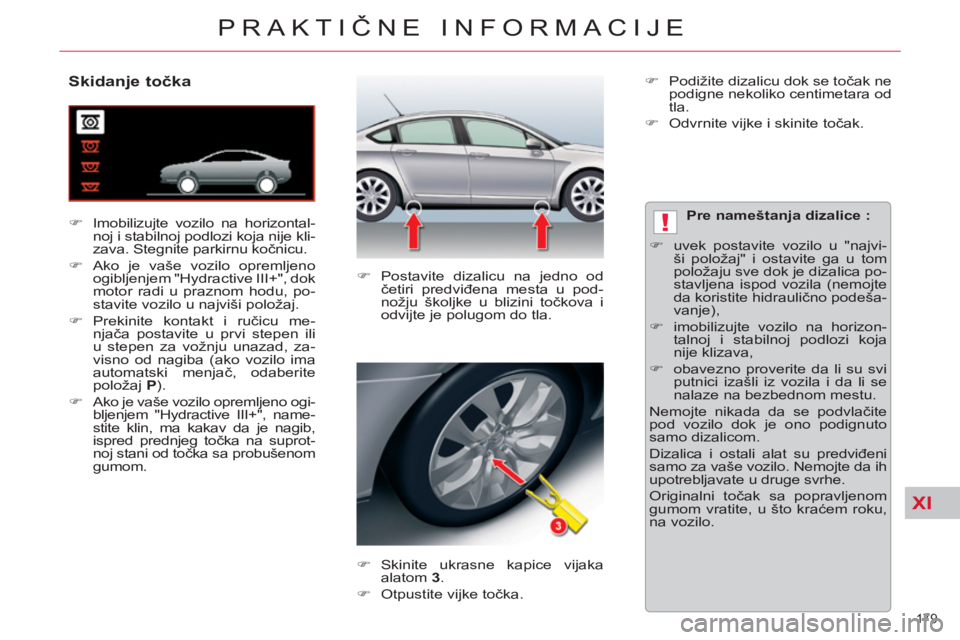

Skidanje točka



)
Imobilizujte vozilo na horizontal-
noj i stabilnoj podlozi koja nije kli-
zava. Stegnite parkirnu kočnicu.

)
Ako je vaše vozilo opremljeno
ogibljenjem "Hydractive III+", dok
motor radi u praznom hodu, po-
stavite vozilo u najviši položaj.

)
Prekinite kontakt i ručicu me-
njača postavite u prvi stepen ili
u stepen za vožnju unazad, za-
visno od nagiba (ako vozilo ima
automatski menjač, odaberite
položaj P
).

)
Ako je vaše vozilo opremljeno ogi-
bljenjem "Hydractive III+", name-
stite klin, ma kakav da je nagib,
ispred prednjeg točka na suprot-
noj stani od točka sa probušenom
gumom.
)
Postavite dizalicu na jedno od
četiri predviđena mesta u pod-
nožju školjke u blizini točkova i
odvijte je polugom do tla.

)
Skinite ukrasne kapice vijaka
alatom 3
.

)
Otpustite vijke točka.

Pre nameštanja dizalice :



)
uvek postavite vozilo u "najvi-
ši položaj" i ostavite ga u tom
položaju sve dok je dizalica po-
stavljena ispod vozila (nemojte
da koristite hidraulično podeša-
vanje),

)
imobilizujte vozilo na horizon-
talnoj i stabilnoj podlozi koja
nije klizava,

)
obavezno proverite da li su svi
putnici izašli iz vozila i da li se
nalaze na bezbednom mestu.


Nemojte nikada da se podvlačite
pod vozilo dok je ono podignuto
samo dizalicom.

Dizalica i ostali alat su predviđeni
samo za vaše vozilo. Nemojte da ih
upotrebljavate u druge svrhe.

Originalni točak sa popravljenom
gumom vratite, u što kraćem roku,
na vozilo.

)
Podižite dizalicu dok se točak ne
podigne nekoliko centimetara od
tla.

)
Odvrnite vijke i skinite točak.

XI
!
180
PRAKTIČNE INFORMACIJE

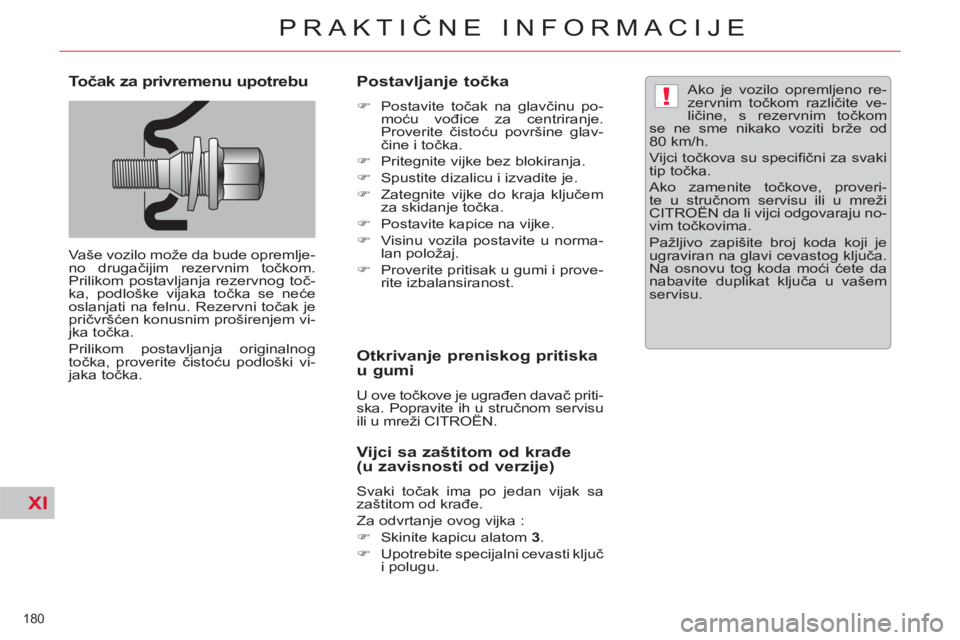

Točak za privremenu upotrebu

Vaše vozilo može da bude opremlje-
no drugačijim rezervnim točkom.
Prilikom postavljanja rezervnog toč-
ka, podloške vijaka točka se neće
oslanjati na felnu. Rezervni točak je
pričvršćen konusnim proširenjem vi-
jka točka.
Prilikom postavljanja originalnog
točka, proverite čistoću podloški vi-
jaka točka.


Postavljanje točka



)
Postavite točak na glavčinu po-
moću vođice za centriranje.
Proverite čistoću površine glav-
čine i točka.

)
Pritegnite vijke bez blokiranja.

)
Spustite dizalicu i izvadite je.

)
Zategnite vijke do kraja ključem
za skidanje točka.

)
Postavite kapice na vijke.

)
Visinu vozila postavite u norma-
lan položaj.

)
Proverite pritisak u gumi i prove-
rite izbalansiranost.



Otkrivanje preniskog pritiska
u gumi
U ove točkove je ugrađen davač priti-
ska. Popravite ih u stručnom servisu
ili u mreži CITROËN.


Vijci sa zaštitom od krađe
(u zavisnosti od verzije)
Svaki točak ima po jedan vijak sa
zaštitom od krađe.
Za odvrtanje ovog vijka :


)
Skinite kapicu alatom 3
.

)
Upotrebite specijalni cevasti ključ
i polugu.


Ako je vozilo opremljeno re-
zervnim točkom različite ve-
ličine, s rezervnim točkom
se ne sme nikako voziti brže od
80 km/h.

Vijci točkova su specifi čni za svaki
tip točka.
Ako zamenite točkove, proveri-
te u stručnom servisu ili u mreži
CITROËN da li vijci odgovaraju no-
vim točkovima.
Pažljivo zapišite broj koda koji je
ugraviran na glavi cevastog ključa.
Na osnovu tog koda moći ćete da
nabavite duplikat ključa u vašem
servisu.

XI
!
181
PRAKTIČNE INFORMACIJE

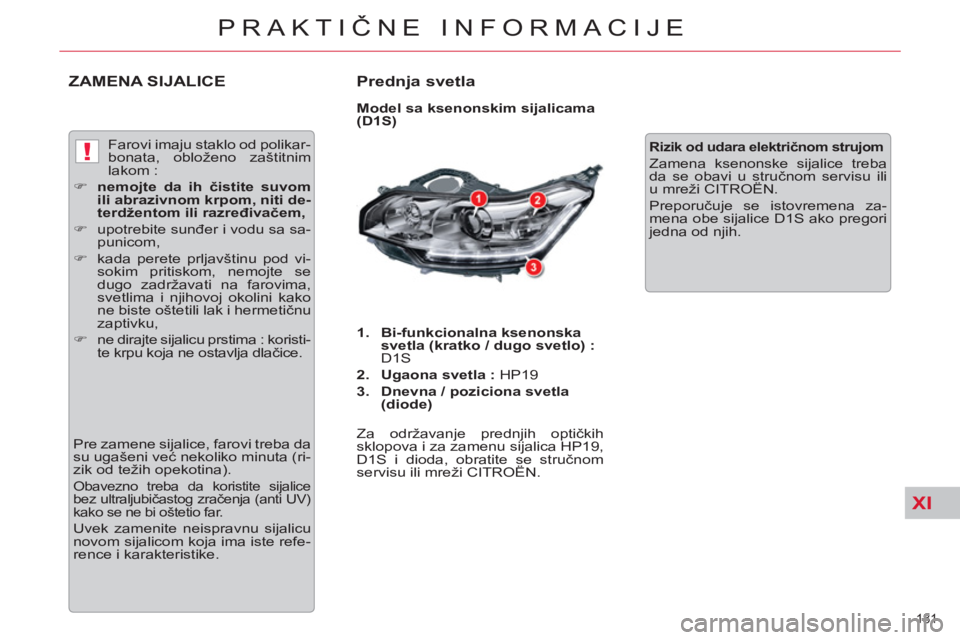

ZAMENA SIJALICE
Prednja svetla


Model sa ksenonskim sijalicama
(D1S)


1.
Bi-funkcionalna ksenonska
svetla (kratko / dugo svetlo) :

D1S

2.
Ugaona svetla :
HP19

3.
Dnevna / poziciona svetla
(diode)




Za održavanje prednjih optičkih
sklopova i za zamenu sijalica HP19,
D1S i dioda, obratite se stručnom
servisu ili mreži CITROËN.


Rizik od udara električnom strujom


Zamena ksenonske sijalice treba
da se obavi u stručnom servisu ili
u mreži CITROËN.
Preporučuje se istovremena za-
mena obe sijalice D1S ako pregori
jedna od njih. Farovi imaju staklo od polikar-
bonata, obloženo zaštitnim
lakom :


)
nemojte da ih čistite suvom
ili abrazivnom krpom, niti de-
terdžentom ili razređivačem,


)
upotrebite sunđer i vodu sa sa-
punicom,

)
kada perete prljavštinu pod vi-
sokim pritiskom, nemojte se
dugo zadržavati na farovima,
svetlima i njihovoj okolini kako
ne biste oštetili lak i hermetičnu
zaptivku,

)
ne dirajte sijalicu prstima : koristi-
te krpu koja ne ostavlja dlačice.

Pre zamene sijalice, farovi treba da
su ugašeni već nekoliko minuta (ri-
zik od težih opekotina).

Obavezno treba da koristite sijalice
bez ultraljubičastog zračenja (anti UV)
kako se ne bi oštetio far.
Uvek zamenite neispravnu sijalicu
novom sijalicom koja ima iste refe-
rence i karakteristike.

XI
182
PRAKTIČNE INFORMACIJE

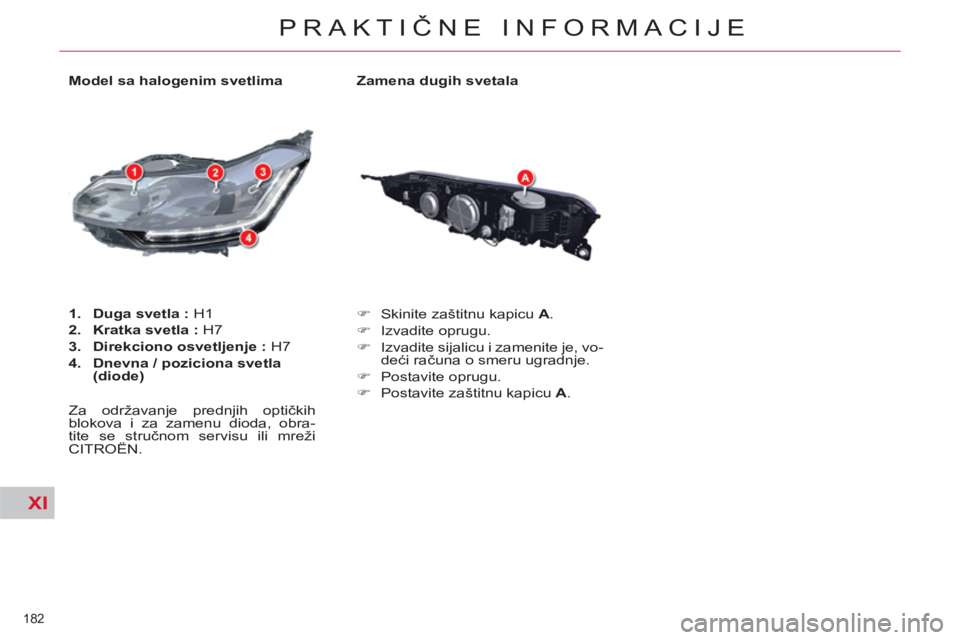

Zamena dugih svetala


)
Skinite zaštitnu kapicu A
.

)
Izvadite oprugu.

)
Izvadite sijalicu i zamenite je, vo-
deći računa o smeru ugradnje.

)
Postavite oprugu.

)
Postavite zaštitnu kapicu A.


Model sa halogenim svetlima


1.
Duga svetla :
H1

2.
Kratka svetla :
H7

3.
Direkciono osvetljenje :
H7

4.
Dnevna / poziciona svetla
(diode)




Za održavanje prednjih optičkih
blokova i za zamenu dioda, obra-
tite se stručnom servisu ili mreži
CITROËN .
